Усилитель+акустика (Долгострой!)

[frag1k offline]

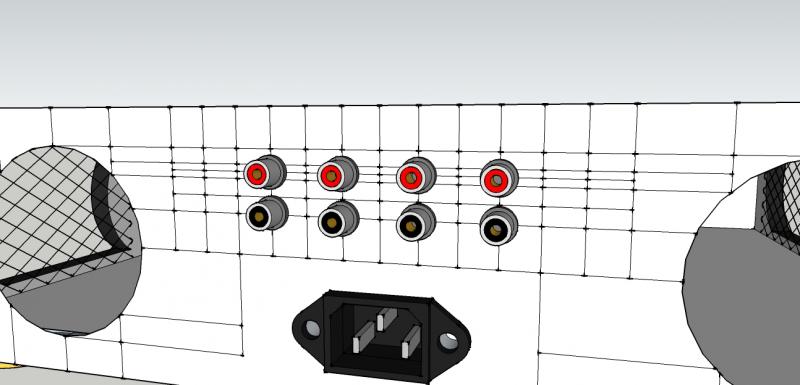

В общем, с боковыми стенками я разобрался, потом покажу что да как. Тут теперь другой вопрос назрел, что если я расположу входы вот так:

Наверное, наловлю кучу помех, но что если поставить экранированные провода?

[vortchun offline]

frag1k, по мне так вентиляция с боку не лудший вариант. тепло поднимается вверх, а не ползет в сторону

[frag1k offline]

vortchun, решетки сбоку это больше декоративная вентиляция... О вентиляции расскажу тоже потом, вы мне вот лучше по задней стенке подскажите? Как быть с помехами?

[Валеркин offline]

frag1k, Да не чего не будет провода на всякий экранированные поставишь.

[Rom@L offline]

Применить экранированные провода, корпусные контакты гнёзд изолировать друг от друга и от корпуса устройства (если он металлический), подключить соответственно каждый к оплётке своего провода. Можно ещё надеть на входные провода ферритовые кольца. И помех не будет.
С наводками сталкивался когда в самодельном усилителе ставил сборку из 4х гнёзд в которой общие провода всех гнёзд запараллелены и выведены на один контакт, входа стояли рядом с силовым трансформатором. В результате прослушивался небольшой фон, сравнимый с шумами усилителя.

[frag1k offline]

Всем спасибо за советы. Но планы немного меняются. Расскажу почему. Сегодня замерял напряжение на выходе всех звуковых устройств, что имеются дома. На DVD, компе и телевизоре - 1В что для моего усилителя хорошо, т.е. при 1В на входе усилителя он выдаст 100Ватт на выходе. А вот на телефоне и плеере даже близко нету 1В, там около 0.5-0.7В что не есть хорошо. Поэтому решено сделать предусилитель. В связи этим проект разбивается на 2 корпуса. В одном усилитель, софт-старт, защита АС, а в другом соответственно предусилитель, регулятор громкости (возможно моторизированный с ДУ, т.к. имеется потенциометр ALPS) и селектор входов.
----------------------
Проект первого корпуса уже почти готов (почти, потому что остальное будет дорабатываться в процессе), собственно он:
1. Общий вид:

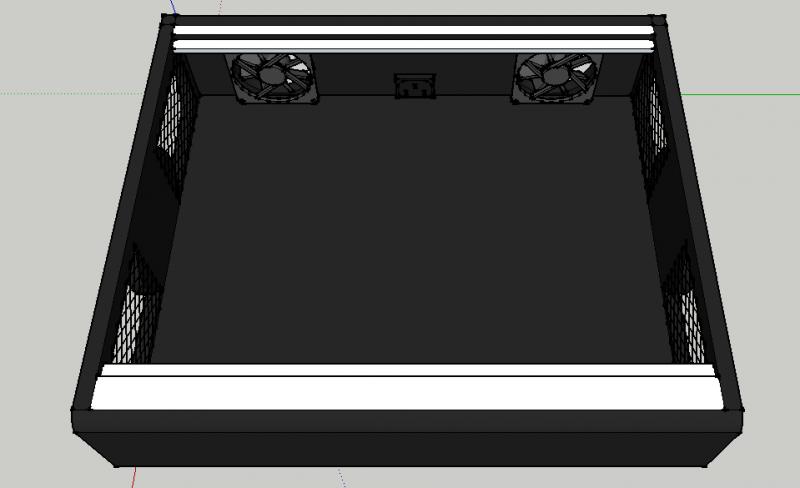

2. Вид сверху:

Верхняя крышка (ДСП толщиной 5мм) будет крепиться в пазы профрезерованные в верхней части корпуса (выделены белым цветом) на обычные М3 винты. Гайки будут закреплены снизу в ДСП.

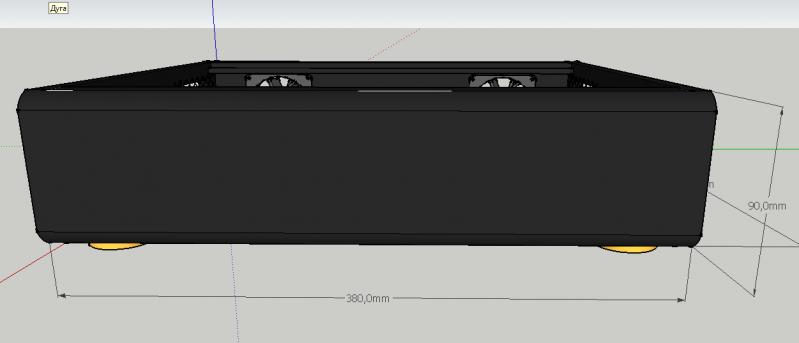

3. Вид спереди:

Орган управления будет только один - кнопка вкл/выкл.

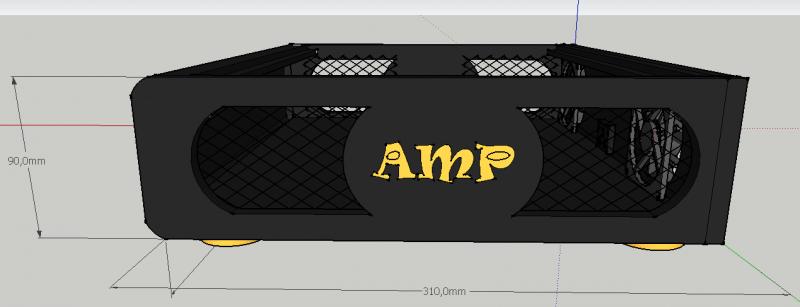

4. Вид сбоку:

Здесь тоже всё предельно просто. Со шрифтами я ещё играюсь, поэтому этот не окончательный.

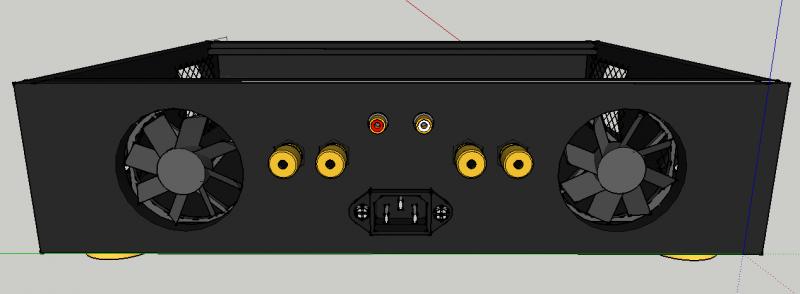

5. Вид сзади:

Кулеры будут прикрывать "стандартной" решёточкой. Сделаны они по такому принципу что... даже не знаю, как выразиться. Так как почти весь корпус будет сделан с ДСП 10мм, то кулер не будет сидеть за ДСП, часть его корпуса будет сточена, а сам вентилятор "будет занимать место в ДСП".
Вид снизу показывать не буду т.к. там нет ничего необычного.
Да и ещё на счёт вентиляции. Я думаю, вентиляции сбоку вполне хватит притом, что будут использоваться радиаторы в паре с кулерами.
----------------------
Что скажите по поводу проекта? Как вам вообще? Жду отзывов и предложений!
P.S. Корпус преда будет выполнен в этом же стиле, но за его разработку я и браться не буду пока не сделаю основную часть, т.е. усилитель.
P.S.S. Могу выложить проект в SketchUP.

[Неформал offline]

Ты уже определился с расположением начинки?

[frag1k offline]

Неформал, в основном да, и если б не эта вечная нехватка денег я уже, наверное, закончил бы проект, но чтобы окончательно определиться с расположением начинки нужно её сделать, а также сделать корпус...

[Ki.r(u) offline]

Многовато кулеров,да и незачем второй корпус городить имхо.Проще - лучше.

[frag1k offline]

А что 2 кулера это нынче много? 2 корпуса... 2 корпуса ведь лучше, и места свободного больше, можно что ни будь впоследствии поменять, усилитель к примеру, как начнёт не хватать мощности, вставлю туда Ланзар`а. Кстати сегодня заказал очередную партию деталей на 1 канал усилителя, как приедут, буду паять.

[Шурика offline]

frag1k, если правильно понимаю, то будут радиаторы с продольным расположением ребер по бокам корпуса, оребрением к сеткам на боковинах и одной стороной поближе к кулерам чтобы воздух горячий уходил. если так - то отлично! охлаждение будет достойное для транзисторного УМа

проект нравиться, сам раньше хотел сделать нечто подобное, но в итоге собрал в корпусе для 19" устройств в RAK стойку

Ki.r(u), кулеров в самый раз - это же не мелкосхема с ограничением выходного тока, а транзисторный усь - жарит пока не сгорит - так что дури там значительно больше

2 корпуса - очень правильное решение! поддерживаю целиком и полностью

[frag1k offline]

Шурика, а вы телепат, однако =) Единственное только что не знаю где бы мне такие радиаторы достать лишь бы не пришлось знакомого фрезеровщика искать, ибо дорого это обойдётся.

[Шурика offline]

frag1k, да наверняка есть! я такие в итоге купил следующим образом - один здоровый радиатор взял и распилил его пополам.

З.Ы: все никак руки не доходят - схемку предварительного постараюсь найти и выложить

[Ruman offline]

А не проще ли на один из входов повесить простенький буфер на операционнике с КУ=2 и не городить ради этого второй корпус

[frag1k offline]

Нет не проще. Если делать, так делать. Не зря же в заголовке темы написано - Долгострой!
