Нужна помощь с чертежами.

Сообщение Неформал » 06 авг 2011 18:52

Всем привет. Мне уже надоел шум моего компа да и сам дизайн его в общем. Видел много работ по созданию самодельного водоблока.
У меня установлен процессор Core 2 Duo E8400. Разгонять не собираюсь его, рабочая температура 32 градуса.

Интересует такая информация как:
наилучшее расположение внутренних "рельефов" внутри водоблока, какой высоты его делать и из какого материала лучше. Если у кого есть готовые чертежи под мой проц буду очень благодарен есл дадите.

У отца моего друга есть станок на котором он сможет вытачить водоблок. Но нужны точные чертежи.

Все остальные элементы водянки сейчас продумываю.
Делаю самодельную систему СВО. Ваше внимание и советы в этом деле необходимы.
Неформал offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 56
Зарегистрирован: 30 июл 2011 11:51
Откуда: Казахстан, Алматы
Вернуться к началу

Сообщение Kuzia-22 » 06 авг 2011 18:57

Материал нужен с наиболее высокой теплопроводностью, если бюджет позволит из чистого золота 999,9, медь хуже но оптимально, далее по качеству алюминий (чистый найти сложно).

На счет расположения, тут сугубо мое имхо расположить елочкой по току жидкости, продольные линии не дадут большого теплообмена. ИМХО опять же
Kuzia-22 offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 75
Зарегистрирован: 14 июн 2011 16:20
Вернуться к началу

Сообщение Неформал » 06 авг 2011 19:11

Материал медь как понял. Какой толщины оптимальный вариант должен быть?
Расположение ёлочкй не до конца понял, можно пример картинкой?
Делаю самодельную систему СВО. Ваше внимание и советы в этом деле необходимы.
Неформал offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 56
Зарегистрирован: 30 июл 2011 11:51
Откуда: Казахстан, Алматы
Вернуться к началу

Сообщение Sonic-Chainik » 06 авг 2011 22:50

Максимально эффективными считаются микроканальные с разгонной пластиной.

Рекомендую посмотреть на конструкцию Watercool Heatkiller.
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение Неформал » 06 авг 2011 23:25

Sonic-Chainik писал(а):Максимально эффективными считаются микроканальные с разгонной пластиной.

Рекомендую посмотреть на конструкцию Watercool Heatkiller.

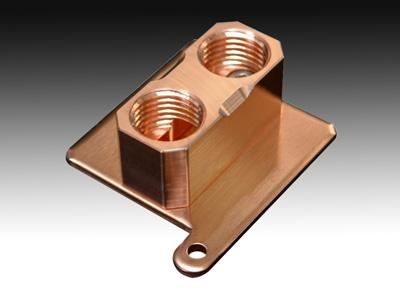

Ищя хоть какие то чертежи водоблока наткнулся на это Изображение
Прост в изготовлении да и не слишком большой. Сделаю по картинке чертежи и изготовлю наверное.
Делаю самодельную систему СВО. Ваше внимание и советы в этом деле необходимы.
Неформал offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 56
Зарегистрирован: 30 июл 2011 11:51
Откуда: Казахстан, Алматы
Вернуться к началу

Сообщение Шурика » 06 авг 2011 23:55

Неформал, это для чипсета водоблок. для процессора не годиться
Плохо быть старым, трезвым и больным

Шурика offline
Mega Modder
Аватара пользователя
Сообщения: 780
Зарегистрирован: 22 июн 2011 00:04
Откуда: Москва
Вернуться к началу

Сообщение Tony » 07 авг 2011 04:50

Раз

Два

Три

Четыре
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

Сообщение Неформал » 07 авг 2011 12:52

Шурика писал(а):Неформал, это для чипсета водоблок. для процессора не годиться


Я его для чипсета и буду делать, для проца другой водоблок буду изготавливать.
Делаю самодельную систему СВО. Ваше внимание и советы в этом деле необходимы.
Неформал offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 56
Зарегистрирован: 30 июл 2011 11:51
Откуда: Казахстан, Алматы
Вернуться к началу

Сообщение Неформал » 07 авг 2011 13:53

Подскажите при помощи какой программы удобней всего создавать 3 модели и чертежи?

Также какой толщины должна быть медная пластина для вободлока?
Делаю самодельную систему СВО. Ваше внимание и советы в этом деле необходимы.
Неформал offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 56
Зарегистрирован: 30 июл 2011 11:51
Откуда: Казахстан, Алматы
Вернуться к началу

Сообщение Bubloid » 07 авг 2011 13:55

Тебе же ссылки дали, читай, разбирайся. Могу ещё добавить из той же серии, но впринципе цикла статей Континенталя достаточно для того что бы понять как лучше сделать водоблок и какие соотношения размеров надо брать
Bubloid offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 154
Зарегистрирован: 16 сен 2010 19:23
Вернуться к началу

Сообщение Неформал » 07 авг 2011 13:57

Лишними сылки не будут, добавляй. Пойду по 2 разу читать инфу которую дал Tony
Делаю самодельную систему СВО. Ваше внимание и советы в этом деле необходимы.
Неформал offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 56
Зарегистрирован: 30 июл 2011 11:51
Откуда: Казахстан, Алматы
Вернуться к началу

Сообщение Sonic-Chainik » 07 авг 2011 13:59

Google ScetchUp
Подошва 3-4мм, высота рёбер не должна превышать двух толщин подошвы.
-=SilentPC в массы=-
Sonic-Chainik offline
Антинакипин
Аватара пользователя
Сообщения: 7811
Зарегистрирован: 14 май 2003 12:15
Откуда: Москва
Вернуться к началу

Сообщение Tony » 07 авг 2011 14:10

"удобней"? ты, наверное, хотел сказать проще всего. самая простая, на мой взгляд, гугль скечап. но она пригодна тока для создания эскизов с точными размерами. по модели из скеча можно сделать чертеж в, предположим, автокаде.

про толщину - смотря какую конструкцию планируешь. от 2х миллиметров и до... кстати почему именно пластина? можно и из прутка сделать, если найдется таковой должного диаметра. по ссылкам-то ходил?
Build a custom or die trying
Tony offline
Mega Modder
Аватара пользователя
Сообщения: 844
Зарегистрирован: 16 фев 2009 11:01
Откуда: Иркутск
Вернуться к началу

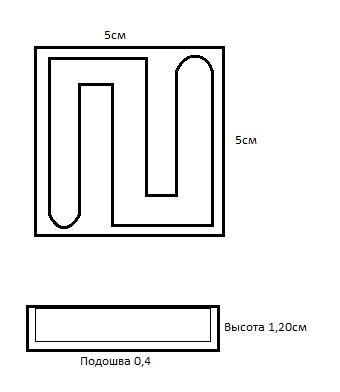

Сообщение Неформал » 07 авг 2011 14:26
