Клавиатура = гитара под Frets on Fire (бюджетный вариант)

[MrSmoked offline]

Я припаял проводки к плате клавы... вычислил какая дорожка к каким контактам идёт и т.д...

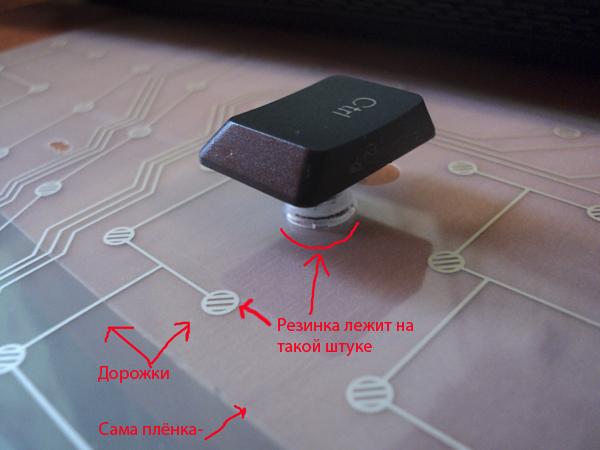

Но как присоединить кнопки к проводкам??? У меня USB клавиатура и кнопка нажимается благодаря резикочке которая нажимается на контакт на плёнке..
Как?? Как соединить??? Кинь идею)))

[pensioner offline]

проткнуть иголкой и капнуть припоя?
вообще фиг знает куда весь этот лист с дорожками девать

[Ki.r(u) offline]

Иногда достаточно просто как следуюет почтить и посмотреть гайд.

[MrSmoked offline]

Так плёнка же проплавится.... или нет? confused

[Ki.r(u) offline]

По плене находятся нужные контакты к которым напрямую паяется кнопка.

[devis offline]

смелая реализация :beer: буду следить)

[devis offline]

никакой пайки.... есть спец штука для ремонта обогрева стёкол авто, вот ей и мазать ,а остальное выкинуть...

[Ki.r(u) offline]

никакой пайки.... есть спец штука для ремонта обогрева стёкол авто, вот ей и мазать ,а остальное выкинуть...

И будешь с рулоном сидеть играть?Он спрашивал как из пленки выставить отдельные клавиши,а в сабже про это четко написано,что пленка используется только для нахождения "перекрестка" контактов с платы.

[devis offline]

Ki.r(u), а я про это и написал, оставить тольео нужные клавиши)

[Валеркин offline]

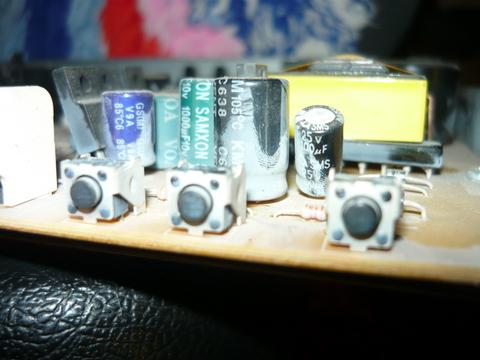

MrSmoked, Тебе нужны другие кнопки не от этой клавиатуры,
нужны простые примерно такие, только с горизонтальной установкой.

[pensioner offline]

Ki.r(u), можно поподробнее? либо искал плохо, либо еще что, но не нашел на форуме про это

[Ki.r(u) offline]

После не долгих размышленый стало понятно что сигнал на ПК подается замыканием 2х контактов, один из области "А" , другой из области "Б" (на других клавах контакты могут размещаться по другому)
Сразу прикинув варианты спайки проводов от кнопок с платой клавы, решил сделать некий разьем для быстрой сборки\разборки схемы, и под руку попала плата от старого винчестера, на ней имелся интересующий меня IDE разьем,который без проблем отделился от винчестера и припаялся к плате клавиатуры.

Дальше началась работа над кнопками,первые варианты Fret buttons тобишь кнопок на грифе было ужасно тяжело сделать и работали они также :ass: , поэтому эту часть описывать нету смысла.Главное - это выпиляная лобзиком часть из старой клавы с кнопочками " 1,2,3,4,5".В этот кусок клавы идеально вписались кнопки от мышки 5шт,я думаю нету смысла обьяснять как они выглядят... (низ на фотке - это как раз тот вариант который отказался долго жить)

Кнопки к плате паялись посредством использованя небольшого куска IDE шлейфа (на фотке прекрасно видно,что паялись конкретные проводки,которые идут на определенные контакты на плате клавы) кнопки от мышек клеились суперклеем в красную зону на фотке

Вся суть здесь.По пленке ищем 2 контакта к которым идет нужная клавиша.Паяем между ними кнопку.И так повторять до полного профита.

[MrSmoked offline]

Это получается я могу выкинуть нахрен всё он клавы и оставить только плату да?
И купить просто кнопки confused

[Ki.r(u) offline]

Совершенно верно!

[tokutei offline]

Доброго времени суток. я вот тоже решил себе гитару собрать, и у меня возник вопрос сбора клавиш.

1 - слой клавиш, 2 - резиновая подложка (для возврата кнопки), 3 - кнопки от мыши.
правильно ли я понял ваш способ крепления? или вы еще 4 - ый слой делали из пластика, ибо я не представляю, как можно клеить кнопки на резину..

пытался понять по этой фотографии
