Кастомный корпус

[Валеркин offline]

Boogie, Я бы здесь не делал, его будет видно через стекло.
Надо сделать так, чтобы профили не преграждали обзор на железки компа,
иначе какой смысл. Профили можно пропустить буквой "п" по передней,
боковой, и задней стенке, выше и ниже материнки. Может сначала сделать
эти детали а потом думать над усилением.

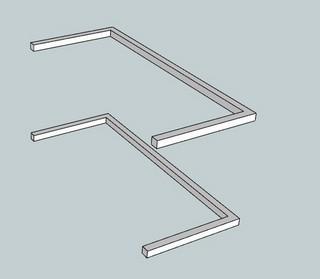

примерно так

[Boogie offline]

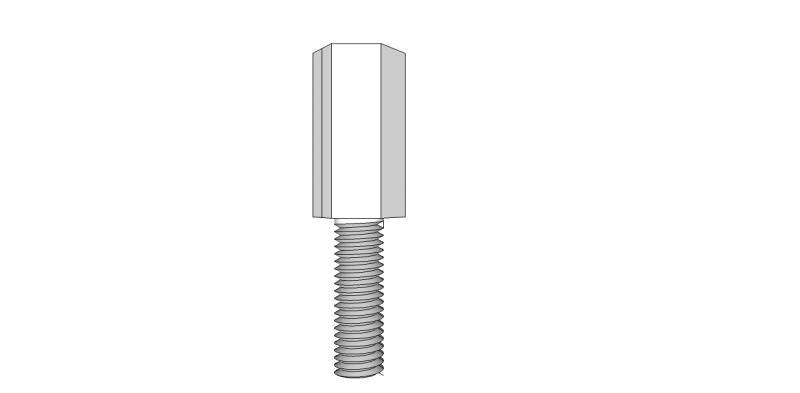

Да, с эстетической точки зрения и правда проблемы будут, в этот раз буду моделировать из картона перед, непосредственно кроением и сборкой. Тут ещё вопрос возник: такой вид крепежа


Как называется? Там в шляпке резьба есть. У меня есть пара таких из гнезда VGA. Очень удобно крепить на такие материнскую плату, тоесть вворачиваю в места крепления эти болтики, а сверху м.плату. А вот купить я немогу их, незнаю как называется :dontknow: гугл не помог, может быть вы знаете?

[Boogie offline]

По крепежам нашёл информацию, это называется стойки. По всей видимости продаются в комплекте с корпусами.

[Шурика offline]

Boogie, продаются и отдельно. довольно распространенный крепеж для плат, продают в магазинах и рынках радиоэлектроники

[wwar offline]

Была та же проблема пока не спросил у знакомого в комп.магазине, он мне жменю отсыпал бесплатно))) Так что нужно побегать, поспрашивать, продаются не везде, но не дефицит.

[Ki.r(u) offline]

Гугл не что?

http://yandex.ru/yandsearch?clid=9582&t ... 1%82&lr=51

Тысячи их,по бросовым ценам.
Как вариант - полтос в руку и по сервисам.

Вариантов стоек мало:
Две дырки внутрь
Дырка+резьба снаружи
Две резьбы в разные стороны.

Основное же различие - сама резьба (бывают переходники М3-UNC32-6) и высота.
Материал - сталь,но чаще всего - латунь,так что постоянно выкручивать их не советую.

[Boogie offline]

Сходил на радио рынок местный за крепежами, там обяснил ситуацию, и мне совершенно безвозмездно отсыпали разного рода крепежей. Добрые ребята там работают gud теперь в крепеже, практически, не нуждаюсь :D сейчас сижу радостный, думаю собрать масштабированный макет из картона от коробки мат. платы и видео карты, чтоб все слабые места распознать.

[TinMen offline]

Boogie, Какой программой рисовал эскиз

[TinMen offline]

Спасибо. Понял сам: Google SketchUp. Смотри мой проект. Готовность ~ 70%.








Картинки нужно разделять энтером и почаще пользовать пред.просмотром.
Sonic-Chainik

[Ki.r(u) offline]

Мать родная...а зачем все наружу то?Пассив?

[TinMen offline]

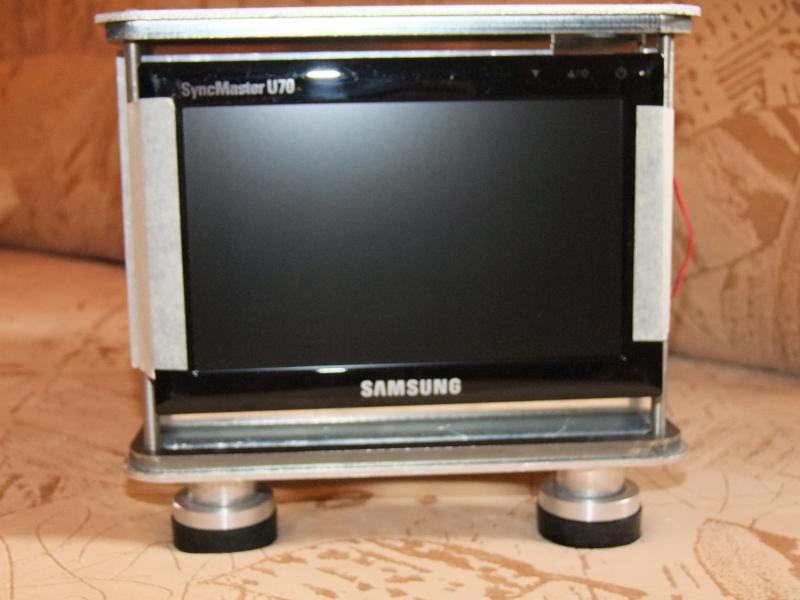

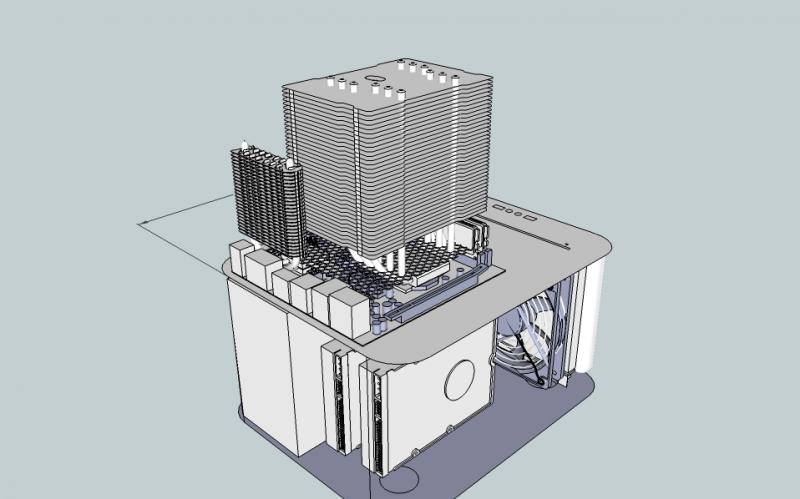

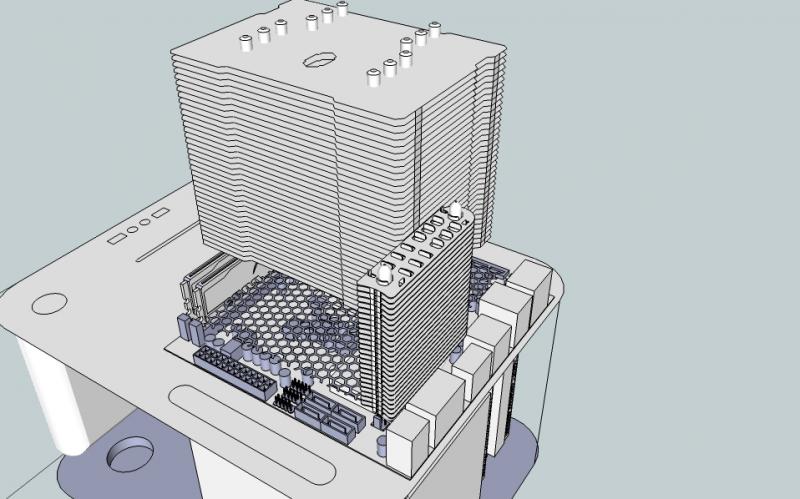

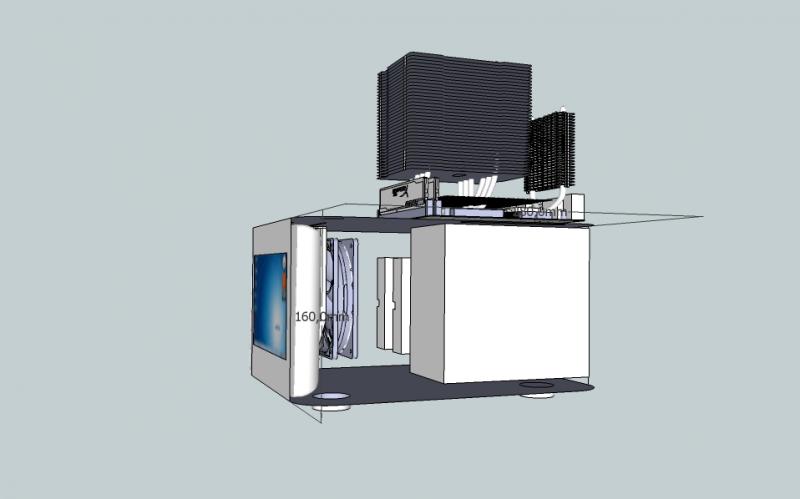

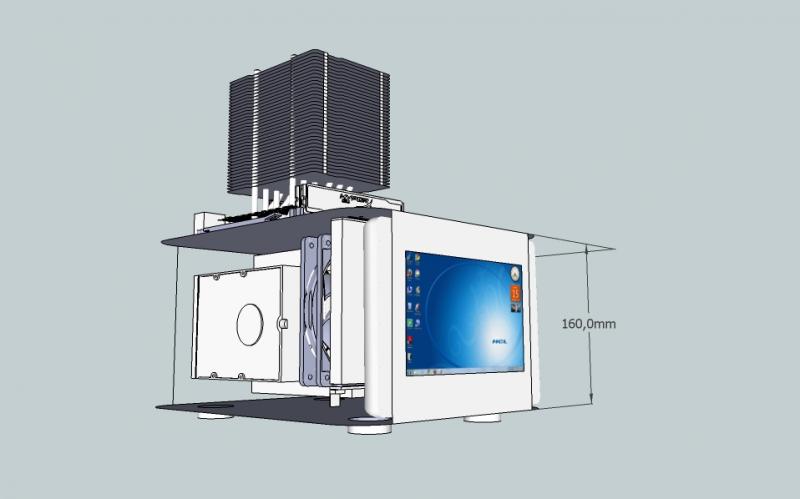

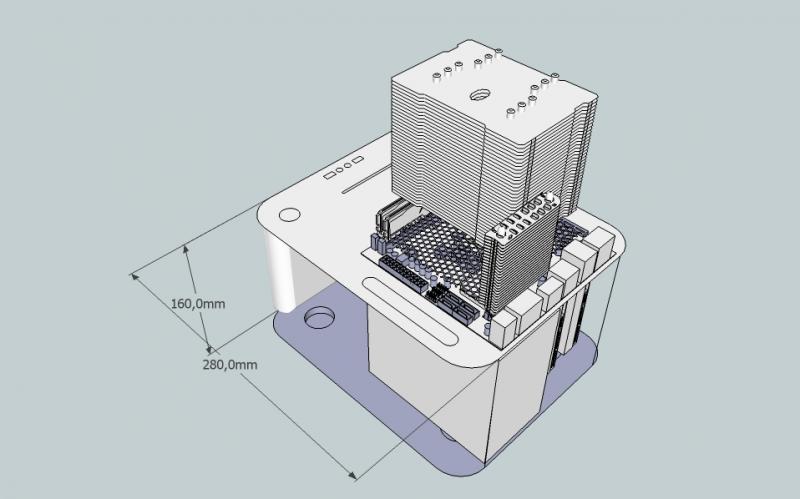

Да. будет пассив. Но как видите на эскизе будут два кулера : один на винчестеры, другой в блоке питания. Корпус на 90% из алюминия, резался лазером. Впереди монитор Samsung SyncMaster U70.


Картинки нужно разделять энтером и почаще пользовать пред.просмотром.
Sonic-Chainik ---- БОЛЬШОЕ Спасибо. Когда отправлял не посмотрел, торопился. А потом когда посмотрел было поздно. Ну и пресловутые - Вы не можете редактировать свои сообщения. Вы не можете удалять свои сообщения.

[Ki.r(u) offline]

Хм,быть может при наличии двух вентиляторов нарастить немного стенки и добавить третий?Все же защита будет,да и пыли поменьше...хощяин барин конечно,но имхо.

[frag1k offline]

Boogie, а в чём чертежи нарисованы? Именно чертежи, а не 3Д-модель.

[Boogie offline]

Google sketch up же, делаешь вид "параллельная проекция" и ставишь камеру как нужно(вид спереди, сзади справа слева, сверху, снизу.). Там ещё есть инструмент, показывающий разметку с размерами. Очень удобная программа. Так же есть готовые модели деталей, от материнских плат вплоть до антивандальных кнопок( window -> components). К сожалению нет ни времени ни возможности заниматься моддингом, осенью свободнее будет надеюсь.

[TinMen offline]

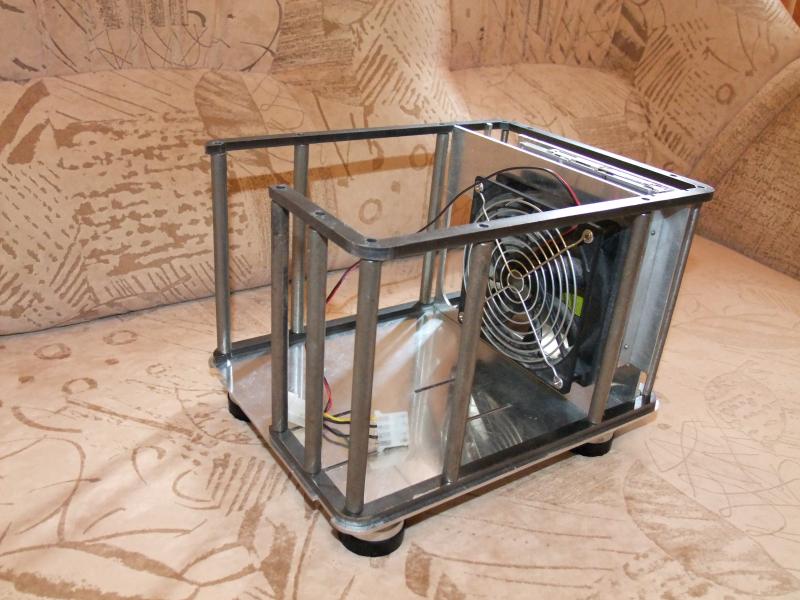

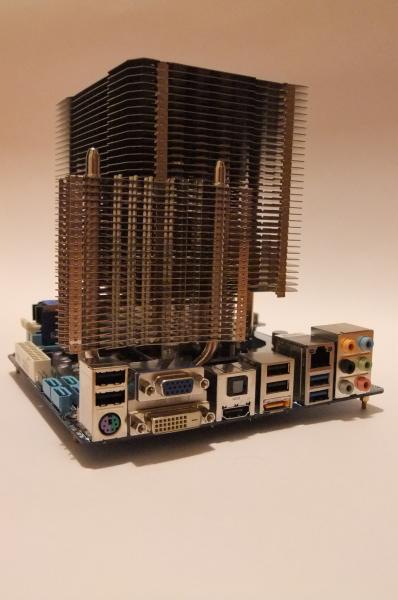

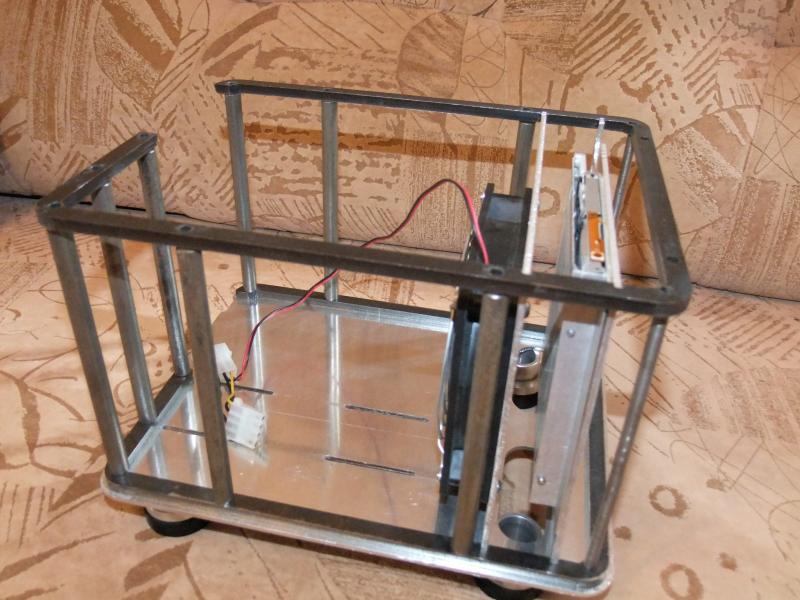

Знаю, как иногда хочется чего нибудь нового. А смотреть по сути нечего, сплошные вырезания дырок. Нет, Я ничего не хочу сказать плохого, но бывают варианты и со вкусом сделанные, и руки у людей растут из нужного места. Поэтому высылаю фото моего проекта. Сразу скажу - не судите строго, потому что это все черновой вариант. Много недоделок. Будет время сделаю свою тему, а пока выложу фото здесь. Тем более автор может найдет ответ на свой вопрос по поводу каркаса. Забыл сказать проект называется "dreamboat" По смыслу английский - русский - dreamboat предмет мечтаний, предел желаний, голубая мечта. Кстати все кулера (Thermalright HR-02 и Thermalright HR-05 SLI) и некоторые детали будут голубого цвета. По поводу пассива - систему проверял, работает. Правда спалил процессор. Захотелось проверить (Система была разогнана и работала в полном пассиве(кроме питания), А Я ДУРЕНЬ ЗАИГРАЛСЯ В ИГРУ ,более 2 часов, И ПРОЗЕВАЛ КРИТИЧЕСКУЮ ТЕМПЕРАТУРУ. Система ушла в перезагруз, в биосе только была t = 91 ºC и больше оттуда не возвращалась). Поэтому буду проводить небольшой даунклокинг.

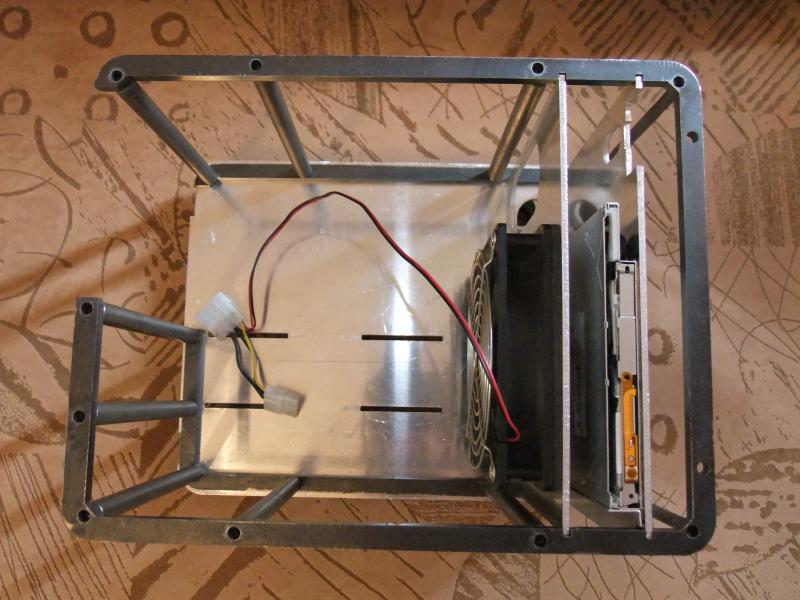

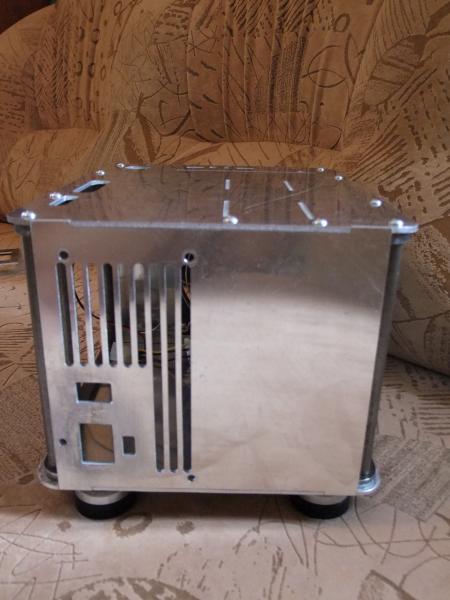

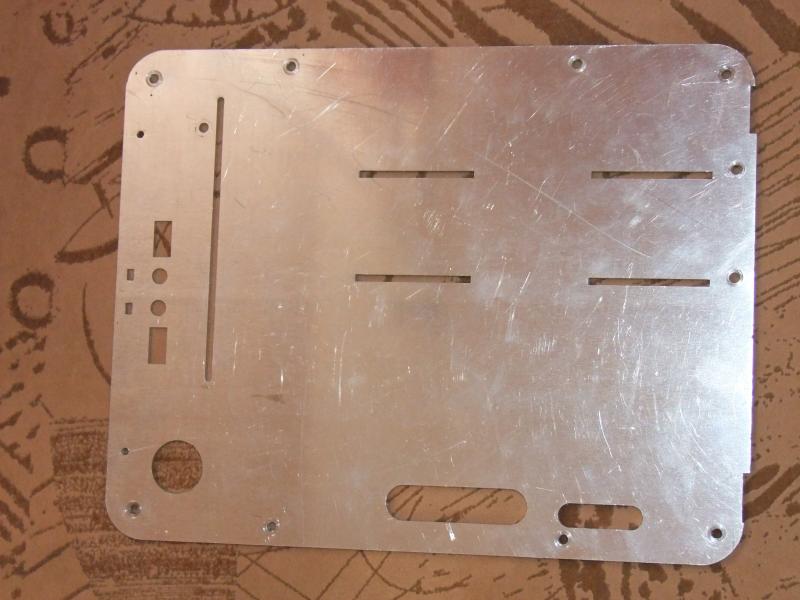

Пазы для крепления задней стенки

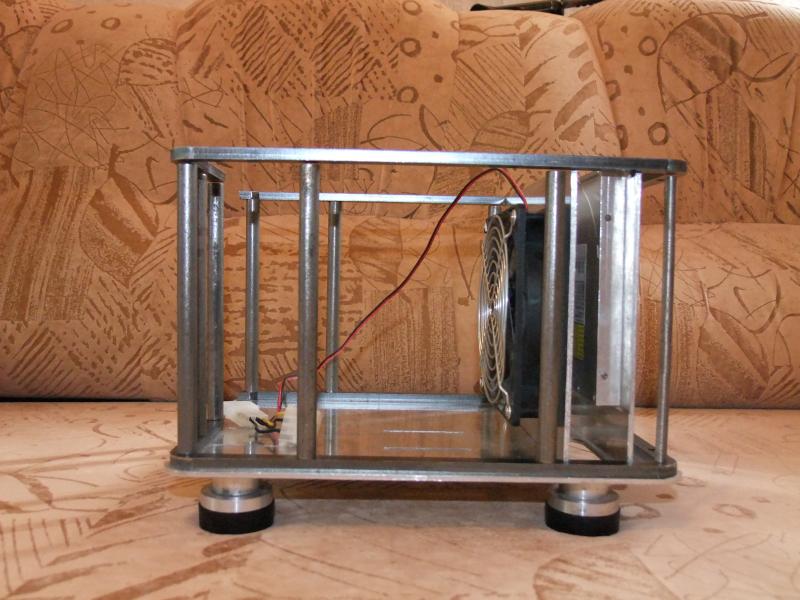

Будущие ножки

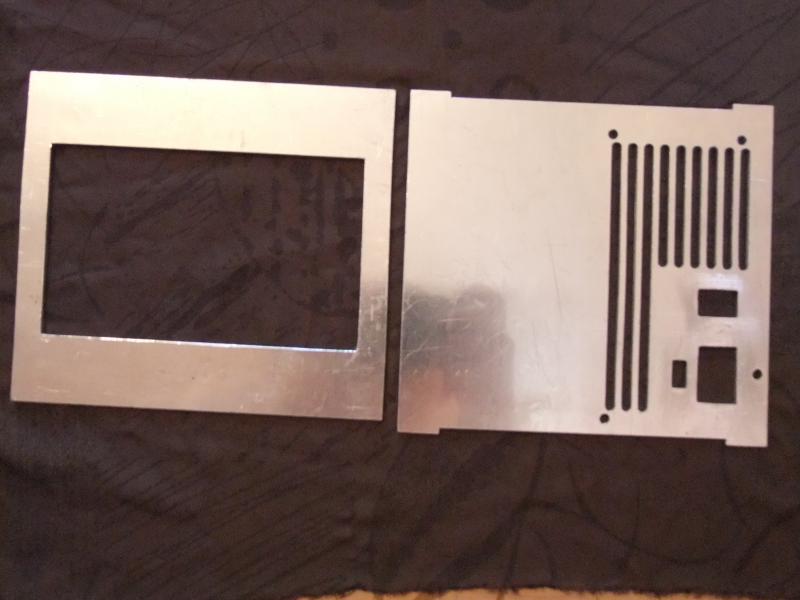

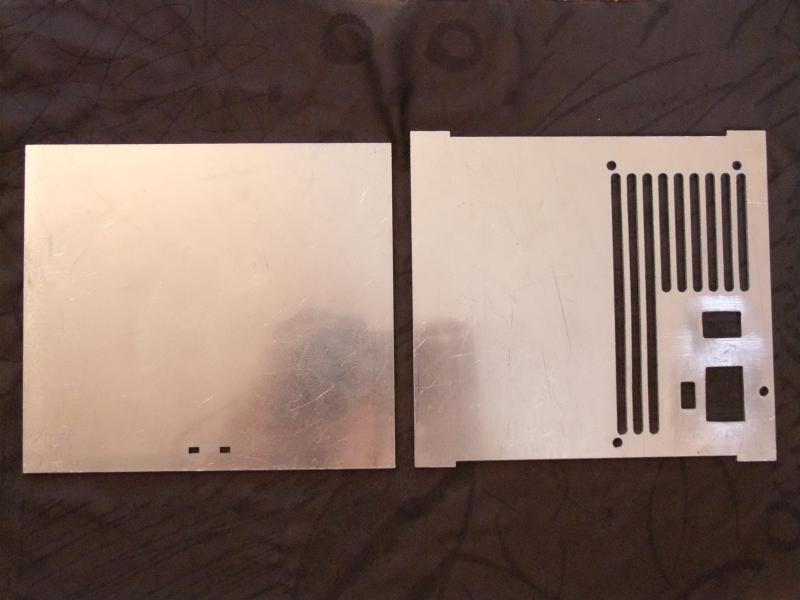

Боковые крышки

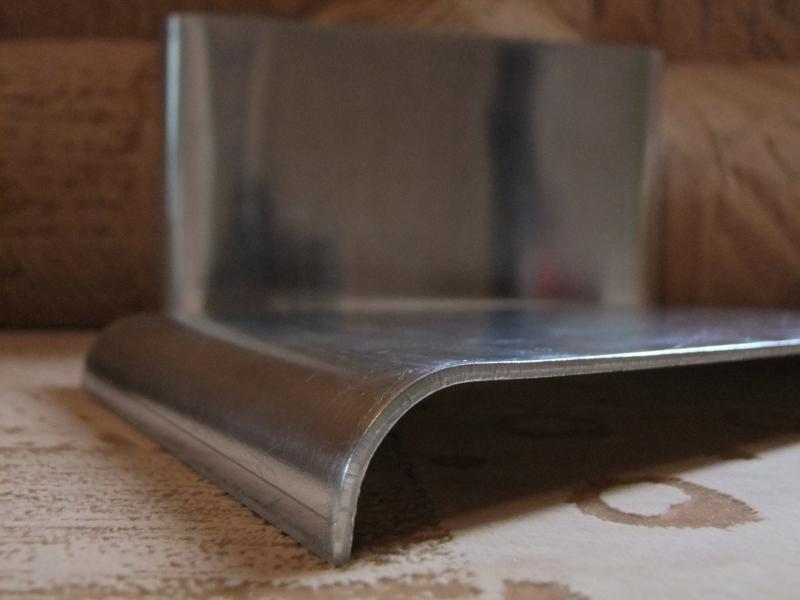

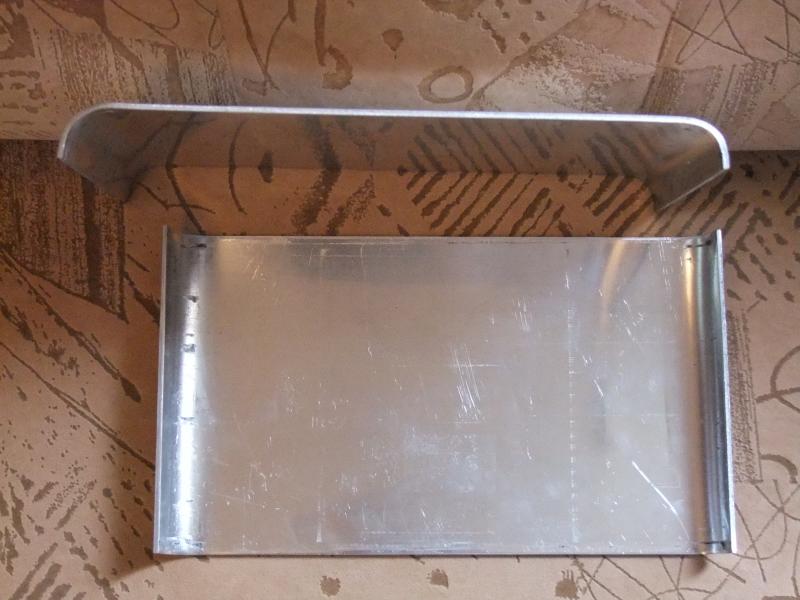

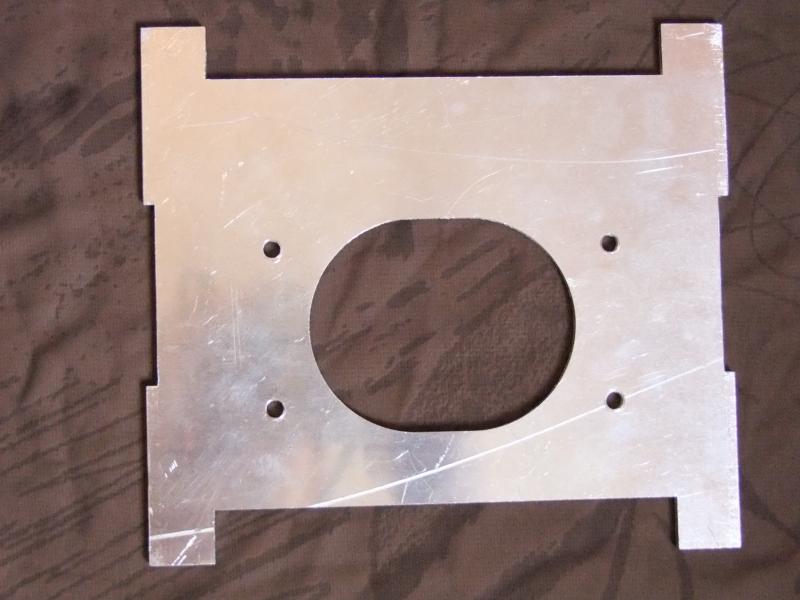

Гнуть было не просто

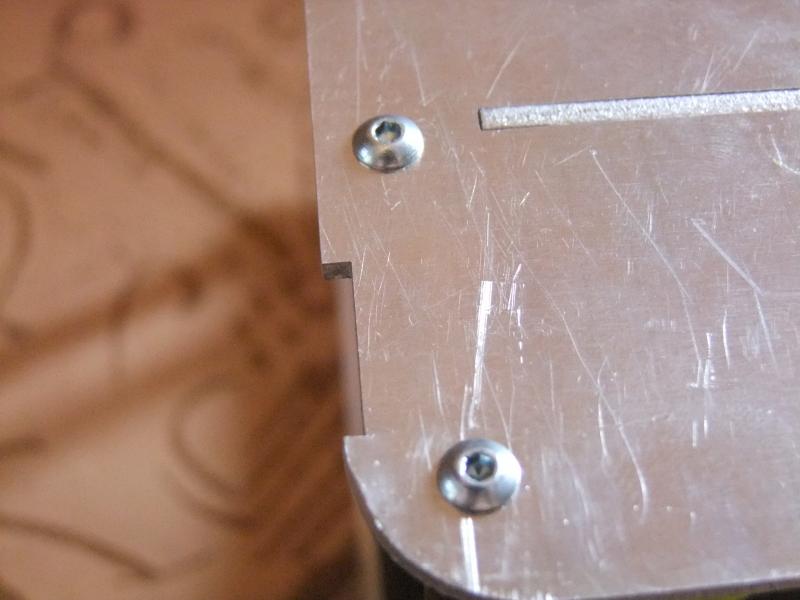

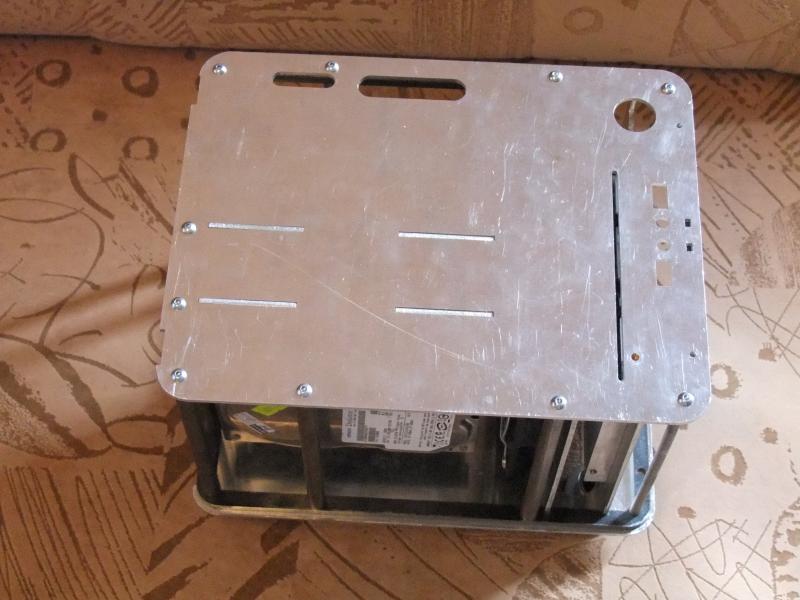

Один угол зарезан на станке. Думаю переделывать всю крышку.

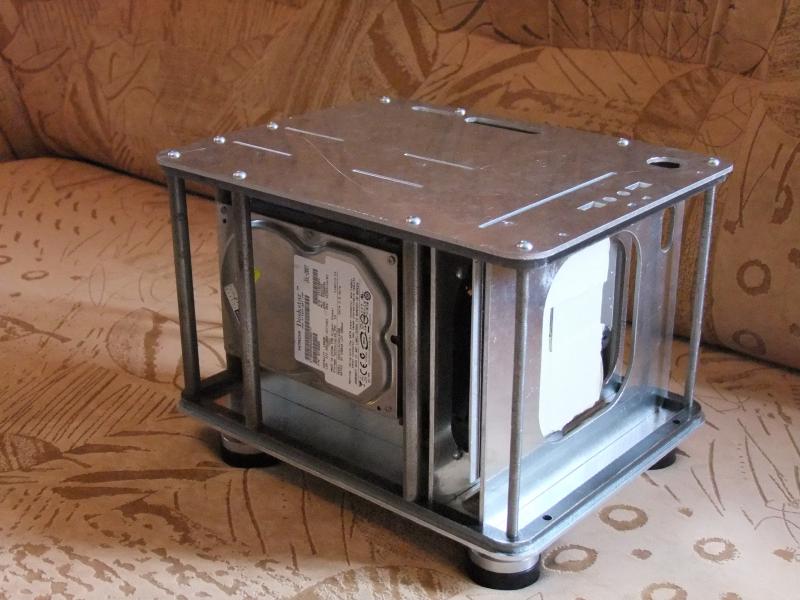

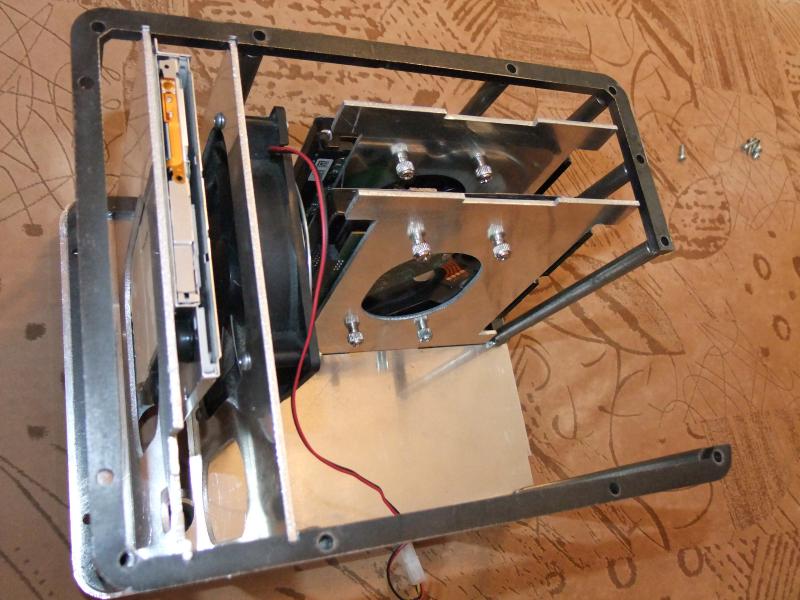

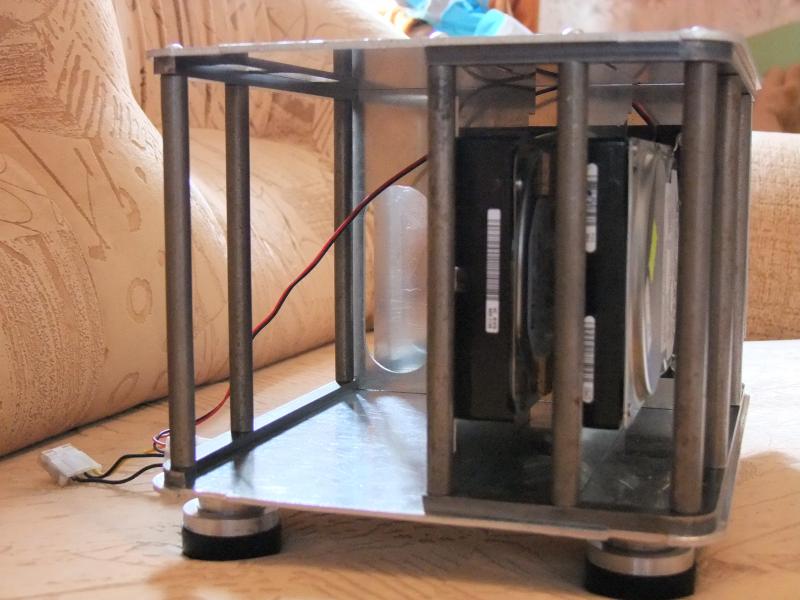

Крепление винчестера.
Фото с материнкой не высылаю за отсутствием времени. Дочка тянет на улицу.
