Реобас - качественно и недорого!

[INZHENER_BWS offline]

Реобас – устройство для управления скоростью вращения вентиляторов. Как правило, реобасы устанавливаются в порт 5.25”. Существует большое количество панелей такого рода – с дополнительными выводами USB, аудиовходами и дополнительными аксессуарами.
Так вот представляю вашему внимаю свой проект реобаса!

Технические характеристики:
- Возможно установка двух аудио разъемов и двух usb портов
- Стильный дизайн
- Прост в использовании и изготовлении
- Регулирует скорость вращения четырех вентиляторов
- Имеется индикация включения канала (светодиод белого свечения)
- Индикация напряжения подаваемого напряжения на канал (12 светодиодов)
- Нагрузка на канал до 30Вт
- Входное напряжение 12В
- Диапазон регулирования напряжения 4 В ~ 12 В

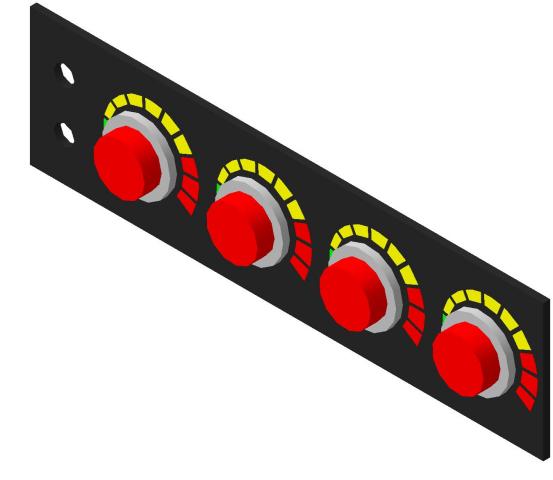

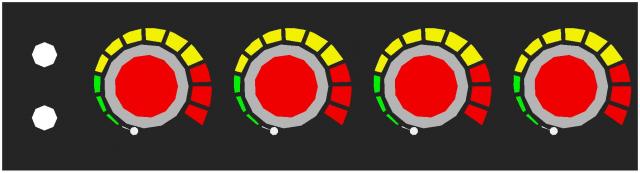

Модель реобаса

[Летячий мыш offline]

INZHENER_BWS, во первых 30Вт 4е канала ты поди сначала такие турбины найди, это раз:) во вторых ты представляешь какой там регулятор тока должен быть? т.е. 30\12=2.5А это по любому сажать на радики, и не малые... третье это опять таки, сложность и самое главное эстетичность изготовления этих до боли красивых вырезов по дуге крутилок...
и из личного опыта-один раз, реально крутил реобас, выставил на нужные обороты и всё - пылиться xD

З,Ы, лучше замути какую-нить мфп на передок - и полезно, и красиво сделать никто не запрещал.

Я за аудио разъёмы по любому, usb тоже нужен, в отсек 5"25, да ибо они почти у всех свободны.

[INZHENER_BWS offline]

Летячий мыш, будет выполнено на транзисторе КТ837 с теплоотводом до 30Вт. а за индикацию будут отвечать кт315
да больше ни чего в голову не пришло как реобас сделать - при простой работе одни обороты, а при игре другие), да и просто транзисторы старые нашел в хламе)

а что такое МФП? confused

[Xakep.rus offline]

а что такое МФП? confused

MFP = Multi-Functional Panel ;-)

[Xakep.rus offline]

Я за аудио разъёмы по любому, usb тоже нужен, в отсек 5"25, да ибо они почти у всех свободны.

Аудио не так сильно, а вот USB - это да...
Только отсеков свободных нету..:mad: 6 штук и все заняты... :shy:

[INZHENER_BWS offline]

Я за аудио разъёмы по любому, usb тоже нужен, в отсек 5"25, да ибо они почти у всех свободны.

Аудио не так сильно, а вот USB - это да...
Только отсеков свободных нету..:mad: 6 штук и все заняты... :shy:

[Летячий мыш offline]

Xakep.rus, чем можно занять 6 внешек 5"25 о_О

[Xakep.rus offline]

INZHENER_BWS, Летячий мыш, Это просто!
Три отсека занимает корзина под HDD, шум создаваемый 120-м вентилятором намного приятнее че 90-ми + 2 привода + панелька от звучки:)

[Ki.r(u) offline]

Летячий мыш, будет выполнено на транзисторе КТ837 с теплоотводом до 30Вт. а за индикацию будут отвечать кт315
да больше ни чего в голову не пришло как реобас сделать - при простой работе одни обороты, а при игре другие), да и просто транзисторы старые нашел в хламе)

а что такое МФП? confused

Огромное теплолвыделение,большие потери,меньше 12 вольт на выходе...
имхо лучше уж что нить софтово-контрорллерное замутить.

[Летячий мыш offline]

Ki.r(u), +1

[BOJI4OK offline]

HARD HARD, HARD BASS :D
BWS задумка норм.

Вот смотрю все с крутилками реобасы делают.
А кто ни будь делал автономный реобас? В смысле с датчиками что бы он сам по себе всем управлял.
Проста хотелось бы узнать на личном опыте.

[INZHENER_BWS offline]

BOJI4OK, да легко) просто охото крутилки сделать, а следующий реобас будет сам по себе ::-D:

[P@ul{ offline]

INZHENER_BWS, ты бы меньше советов слушал )) делал бы и смотрел что работает, а что нет, и на ошибках и косяках делал все лучше и лучше :wink:

PS: дизайн норм, между стандартем и стилем... и фенкционально и не раздражает.

[Rom@L offline]

а за индикацию будут отвечать кт315...
Просто хочется пустить их в дело чтоб не пылились? Может будет лучше использовать доступные и недорогие специализированные микросхемы для светодиодных иникаторов уровня?
ты представляешь какой там регулятор тока должен быть? т.е. 30\12=2.5А это по любому сажать на радики, и не малые...
Если использовать технические решения и элементную базу 30 летней давности, то да, получится монстр. Сейчас например используя регулятор на микросхеме LM2587ADJ (SIMPLE SWITCHER 5A Flyback Regulator) можно собрать схему имеющую типовой КПД 90%. Более того, можно реализовать даже схему реобаса, которая питаясь от 5 вольт будет обеспечивать на своём выходе напряжение в диапазоне например 5..15вольт (возможность работы вениляторов в форсированном режиме).

[INZHENER_BWS offline]

Rom@L, горстями можно черпать кт315... старого хлама много, но выкинуть жалко)
таже лм3914 (15,16) стоит от 120 руб./шт., ах да тут как бы вольтметр на светодиодах) на счет выделяемого тепла Летячий мыш, сказал что такие вентиляторы может есть, а может и нафиг они не нужны мне :doc:

Теперь перейдем к реализации реобаса )
Плат будет шесть штук. Первая из них
Возьмем распространенную схему регулировки напряжения

Делаем печатную плату в любимой программе (исправленный вариант, в готовой плате не туда провел землю)

Травим и получаем вот такую платку

Плата и все нужные компоненты для правильной работы, а точнее
- четыре постоянных резистора, номиналом 100 Ом
- четыре подстроечных резистора номиналом 10 кОм
- четыре транзистора КТ837
- четыре потенциометра номиналом 4,7-6,8 кОм


Впаиваем подстроечные резисторы...

...следующим шагом впаиваем постоянные резисторы...

...впаиваем транзисторы...

...и последним этапом впаиваем потенциометры.


:dontknow: И возникла загвоздка, т.к. напряжение регулируется отрицательным выводом. Встал вопрос о том как бы отделить земли питания индикации и поступающие на нее напряжение. confused
