проект Tsunami Dream

[ангар_15 offline]

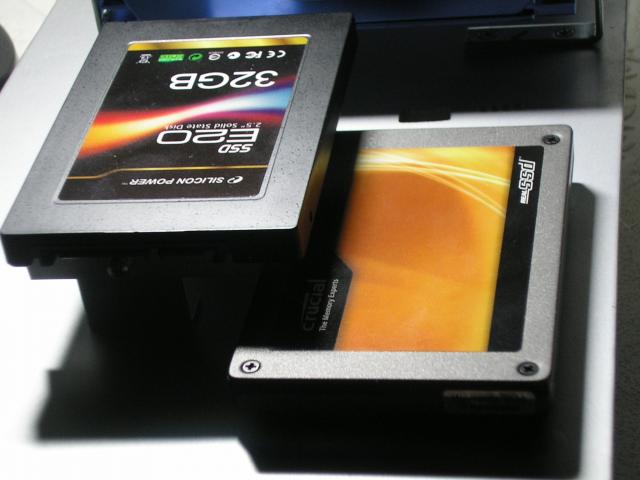

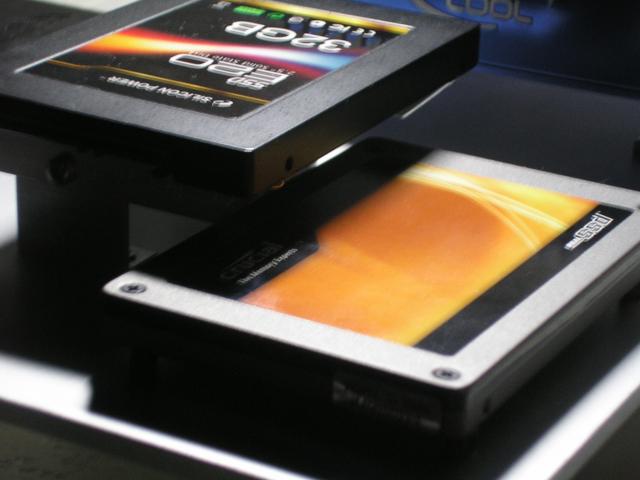

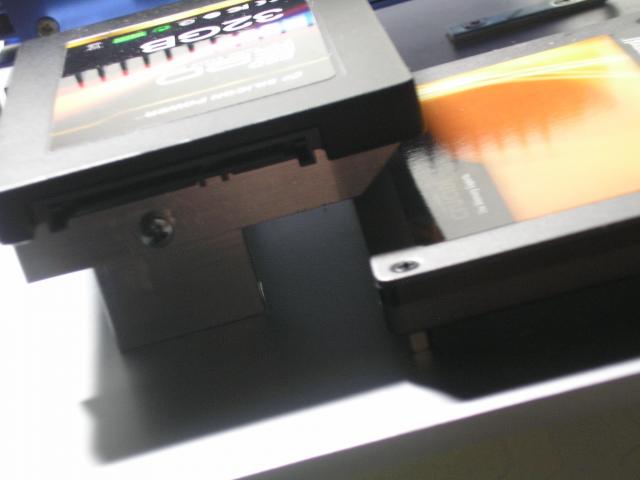

GizmO, Modder S1, весь смысл и заключался расположить SSD плавно в форме набегающей волны, создать ощущение воздушности словно SSD парит в воздухе

BlackJack, как то забыл я о такой возможности confused, aka_gk значит выбор загрузки происходит в БИОС

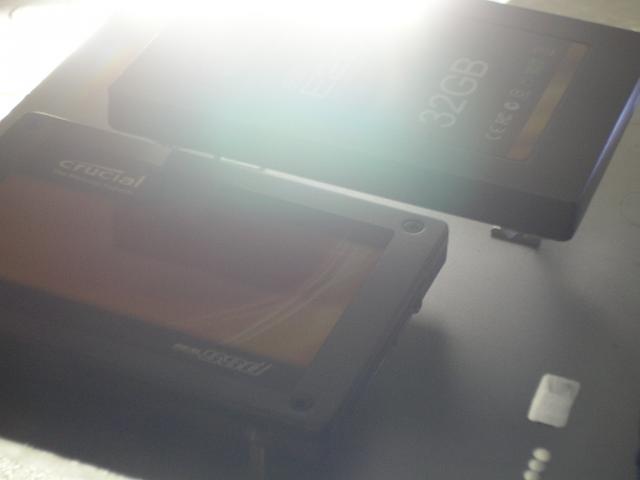

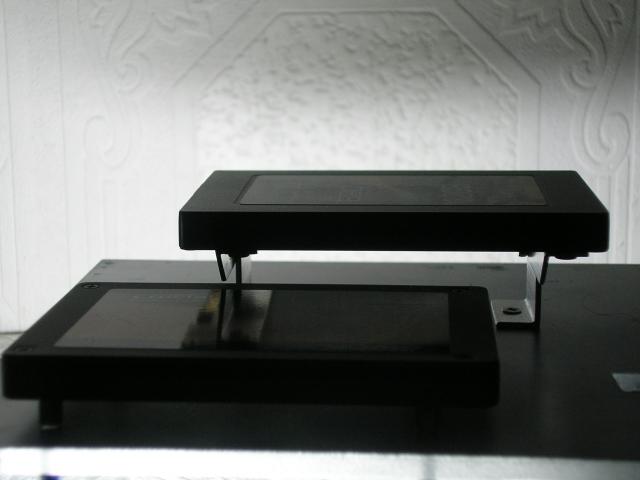

фотографии SSD в темноте

[ангар_15 offline]

сегодня тестировал Deepcool IceDisk, температуры следующие

1 диск 7200rpm+без обдува, 2 диск 7200rpm+в боксе IceDisk+без обдува.

в начале теста ---1 диск-22 градуса, 2 диск-14
в середине теста 1-31, 2-20
в конце -------------1-39, 2-25
начало теста соответствует 2-3 минуты после старта компьютера, по идеи диски должны иметь одинаковую температуру.
Второй диск занижает температуру на 8 градусов.
Значит в конце теста 2 диск имел температуру 25+8=32 градуса, по сравнению с 39 градусами на 1 диске это нормально. Разница температур - 7 градусов, и это без обдува :D .

по шуму - на фоне обычного системника перемещение головок еле слышно, специально наклонялся что бы понять что вообще слышно.

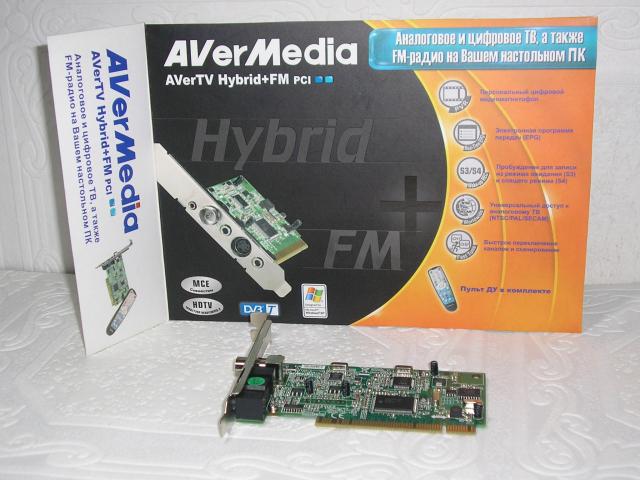

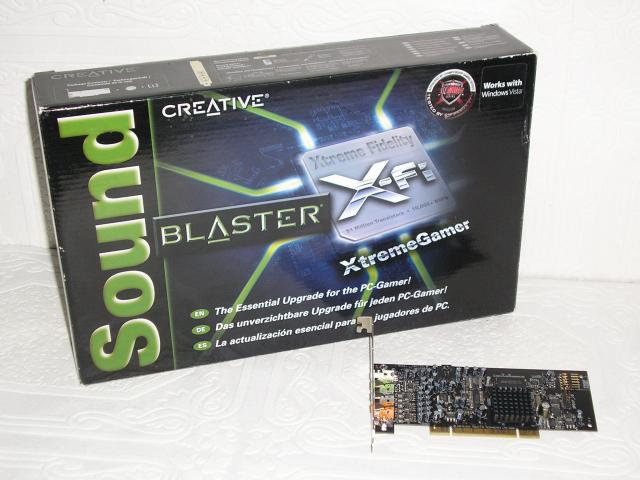

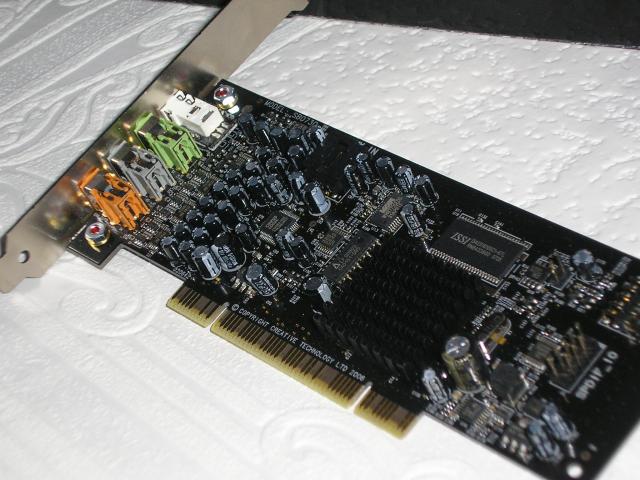

пофотографировал медиа платы




вид понравился

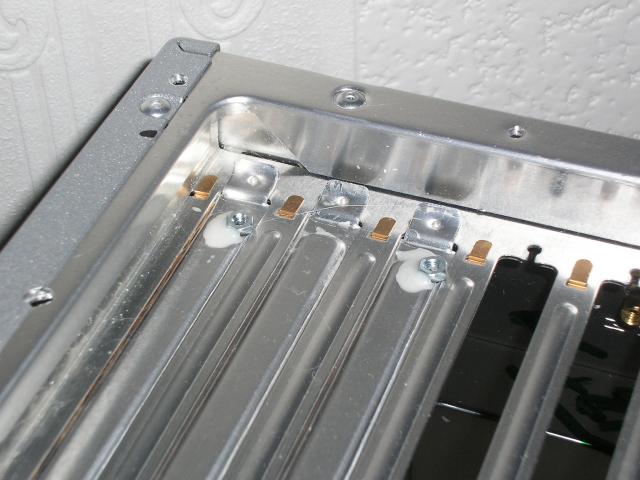

+ сделал 2 тыловых панельки, одна из них сейчас клеится

[Ki.r(u) offline]

Не проще ли на последнем фото просто перепаять разьем? Мать не убьешь,да и аккуратнее будет.

[ангар_15 offline]

Ki.r(u), он небольшой, да и не хочется лезть в микроэлектронику с моим паяльником

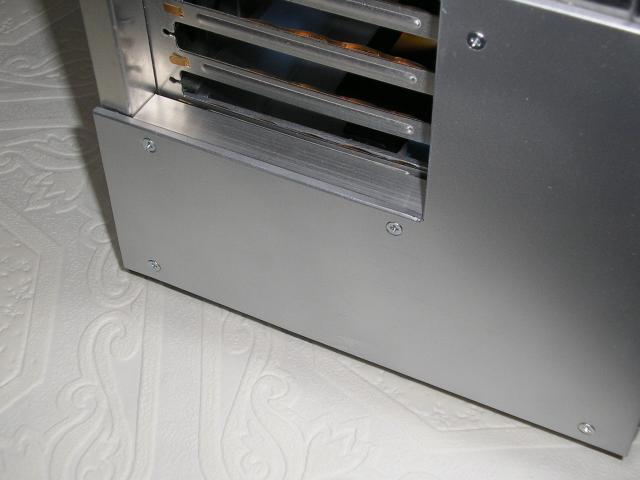

2 новых панельки

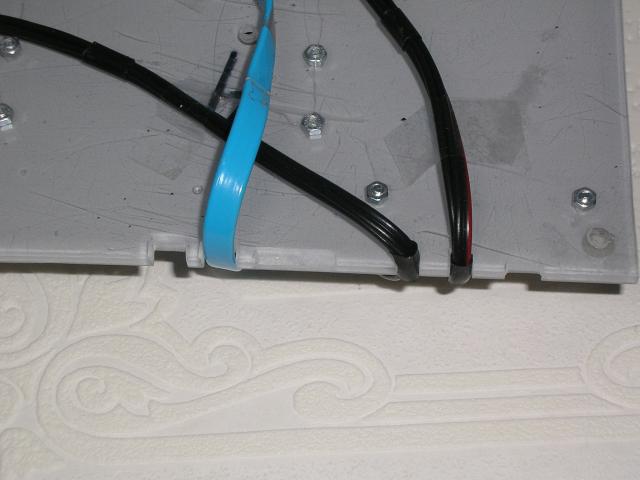

крепеж 2 панельки, гаек не видно с 2 сторон

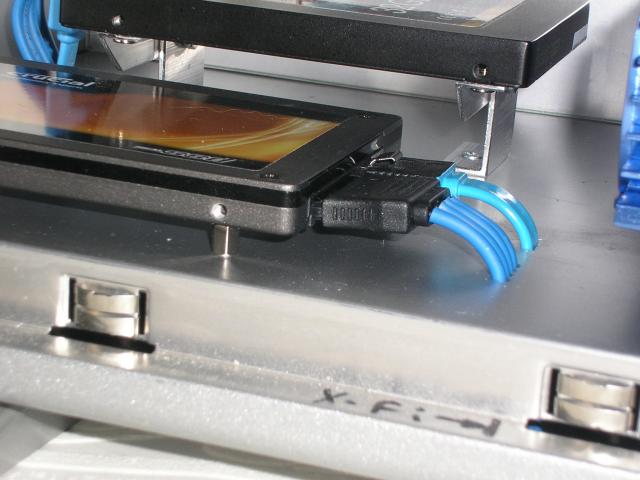

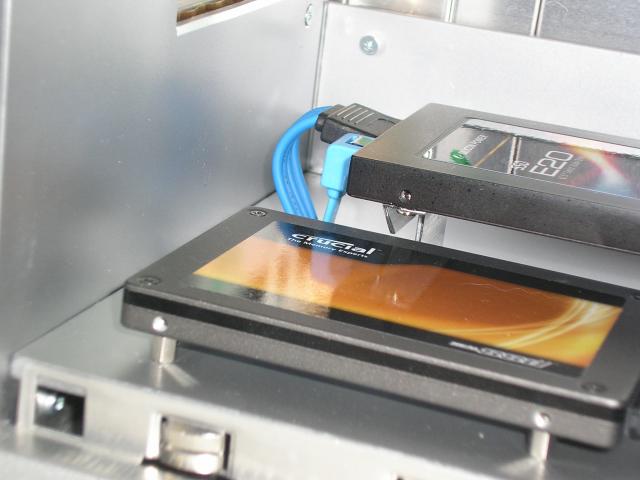

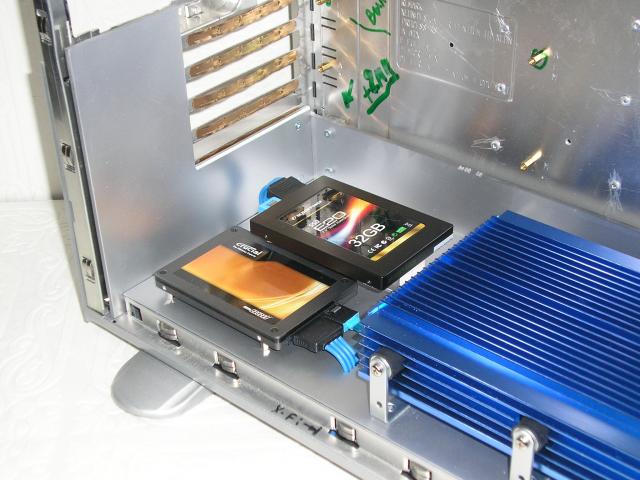

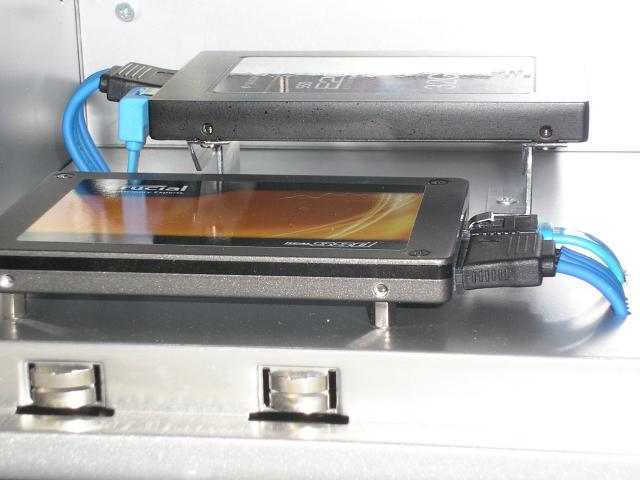

монтаж SSD

[aka_gk offline]

видимо дырки для проводов далековато насверлил, коннекторы негоризонтально торчат

[ShaVArsh offline]

Блин ....вот слежу уже давно. Думал что вот хороший мод будет , вижу что у человека неплохо получается.
Радует :
-цветовая гамма соблюдается. Оплетка проводов ,кул !
-гармоничность.
-минимализм
Негодует :
-спешка ( прицепить шо бы было)
-непродуманность (коннекторы тому свидетели , криво - не айс)
-диски зачем на разной высоте ? какие волны ? вообще не красиво выглядят...
-коннекторы САТА . можно было б и оба сделать под 90 градусов или прямые. и расположить у дисков с одной стороны.

[ангар_15 offline]

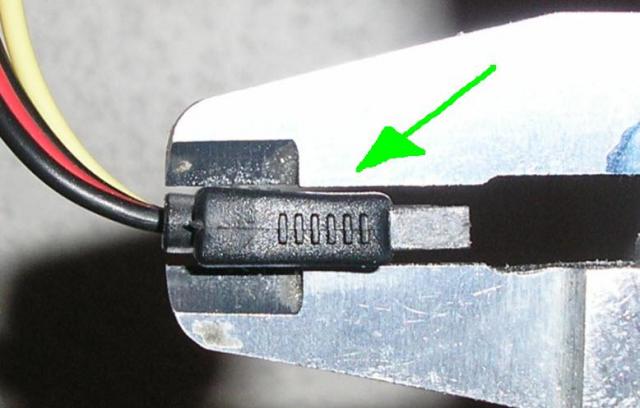

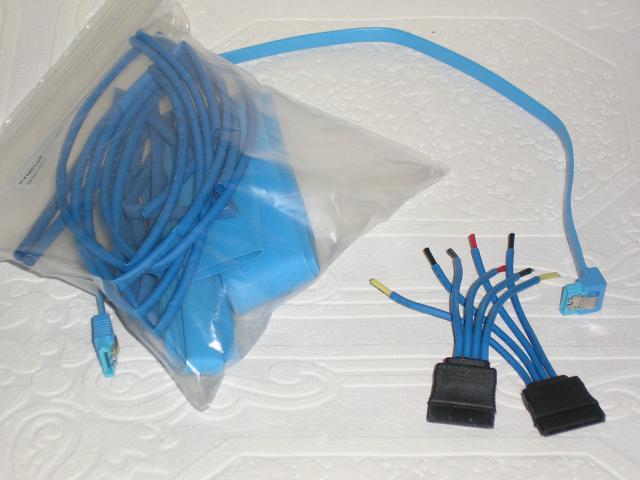

aka_gk, померил переходники сделаны они криво

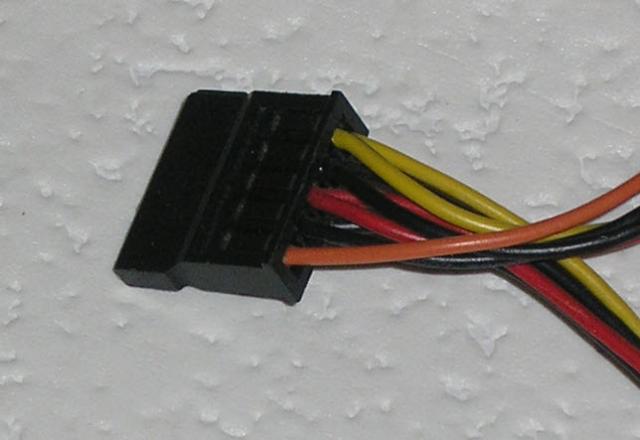

ставить разьемы с БП нехочется - у них задняя часть выглядит не особо красиво


ShaVArsh, Негодует :
-спешка ( прицепить шо бы было) - это ты про ССД на 32Гб, так второй на 64Гб и за 5500 - меня бы жаба задушила
-непродуманность (коннекторы тому свидетели , криво - не айс) - смотри выше
-диски зачем на разной высоте ? какие волны ? вообще не красиво выглядят... - можно было сделать рядком, так это не интересно + сегодня соберу, посмотрю как в сборе выглядит
-коннекторы САТА . можно было б и оба сделать под 90 градусов или прямые. и расположить у дисков с одной стороны. - нельзя картинки повернуты, и картинка вверх головой смотрелась бы еще хуже

[ангар_15 offline]

в выходные пол дня прокопался с задней панелькой - установил материнскую плату, ставлю панельку, надавил с щелчком встала на место.
Стал снимать и вижу что не выходит :shock: , а ведь все болты креплений закрыты панелями, минут 30 крутился не зная как ее снять. Потом подпилил краешек, кое как достал.
Затем поставил видеокарту - опять нелезет, напильником подточил.

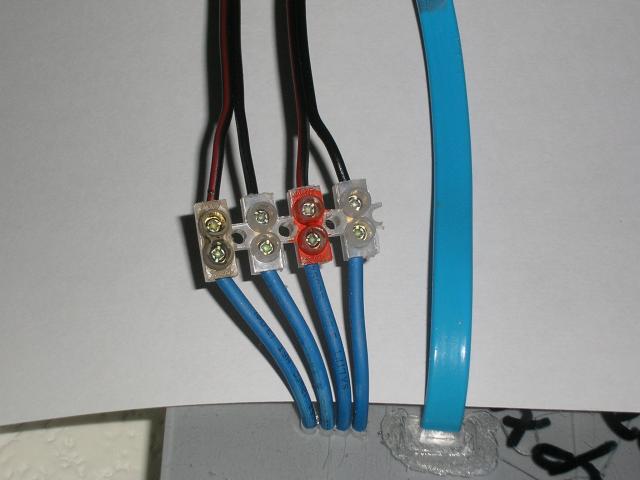

В панельке где стоят SSD провод который идет от штекеров оказался из стали - не смог я его спаять, пришлось применить соединительную колодку

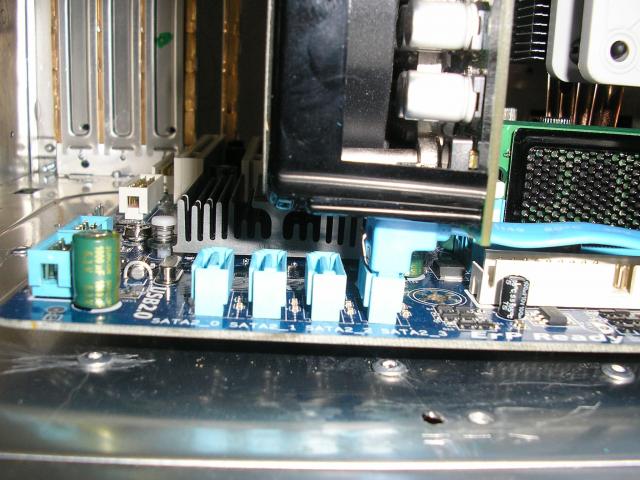

и в довершении разьемы SATA перекрываются видеокартой

когда такое увидел, сразу воскликнул Козлы.

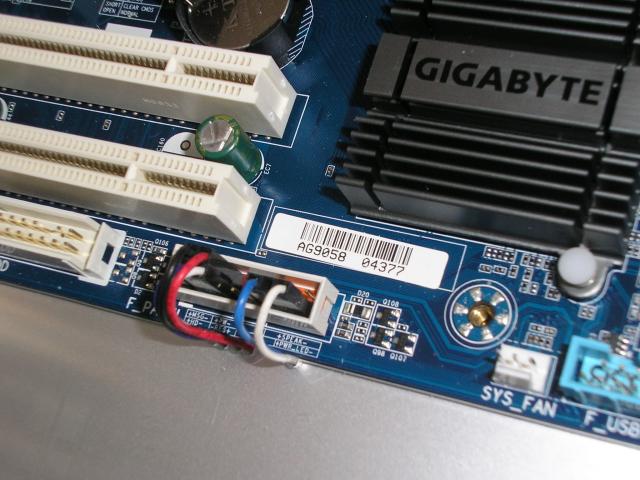

Никогда больше не буду брать материнские платы с таким расположением разьемов.

Название проекта немного изменилось.
В русской области будет называтся - Призрачный Цунами, в англоязычной области - слово Цунами не будет. Как то не хочется называть цунами смотря что наделал цунами в Японии


PS смотрю новости - в Японии на АЭС произошел тепловой взрыв, служащие на проходящем рядом авианосце США получил месячную долю радиации

[Cruzzz offline]

В панельке где стоят SSD провод который идет от штекеров оказался из стали - не смог я его спаять, пришлось применить соединительную колодку

Стальные/хромированные выводы легко лудятся с паяльной кислотой. 20р/флакон.

[hub offline]

В панельке где стоят SSD провод который идет от штекеров оказался из стали - не смог я его спаять

Подозреваю, что там не сталь, а алюминий.

[Alcohol™ offline]

скорее всего это медь лужёная или покрытая чем-то но не как не сталь и паяется на ура с кислотой как сказан было выше

[ангар_15 offline]

hub, Alcohol™, все таки эта сталь, наверно переходник китайцы сделали
Cruzzz, так и сделаю.

начал пробную сборку

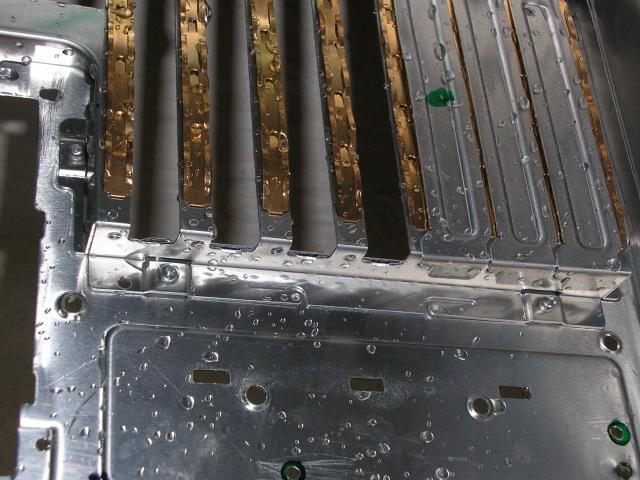

ополоснул корпус перед сборкой, тк металлические опилки и электроника не совместиа

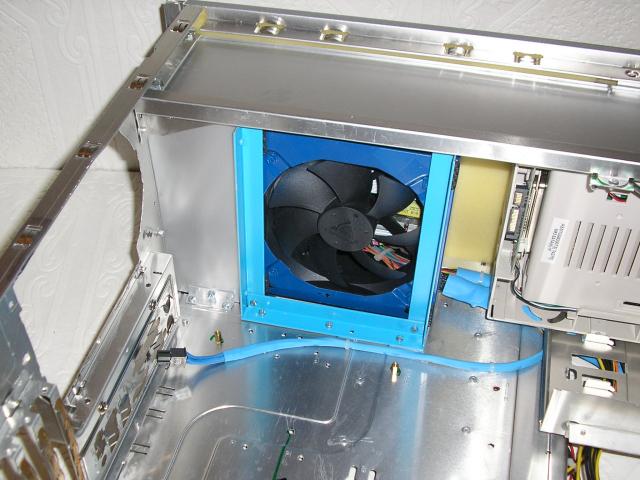

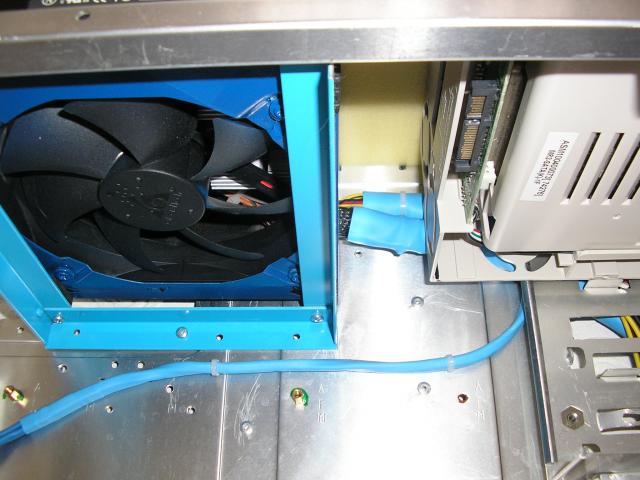

фрагменты кабель менеджмента

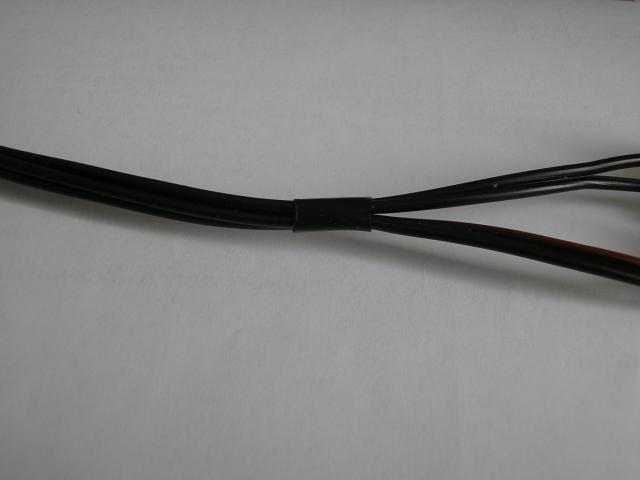

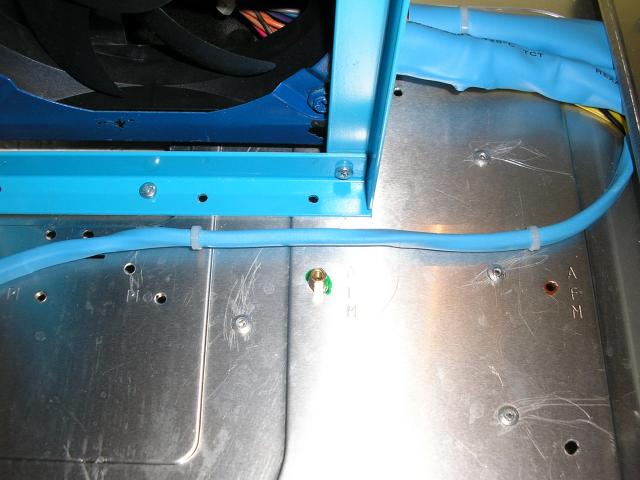

крепление проводов к стенке с помощью стяжек

[ангар_15 offline]

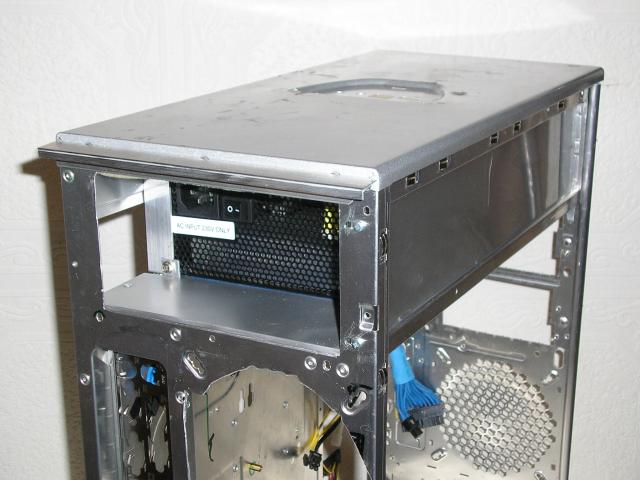

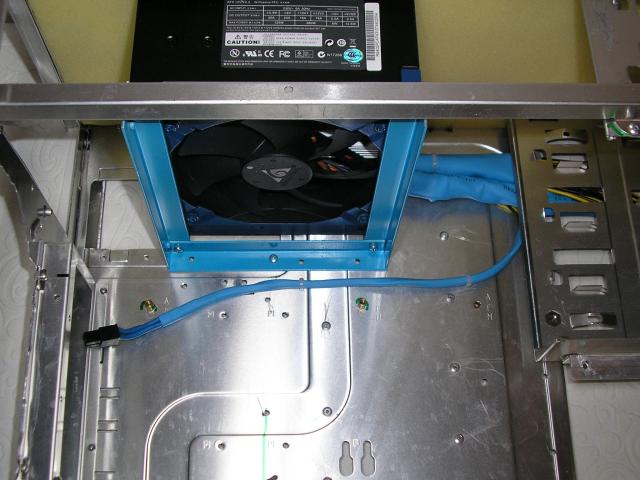

убранные провода от блока питания

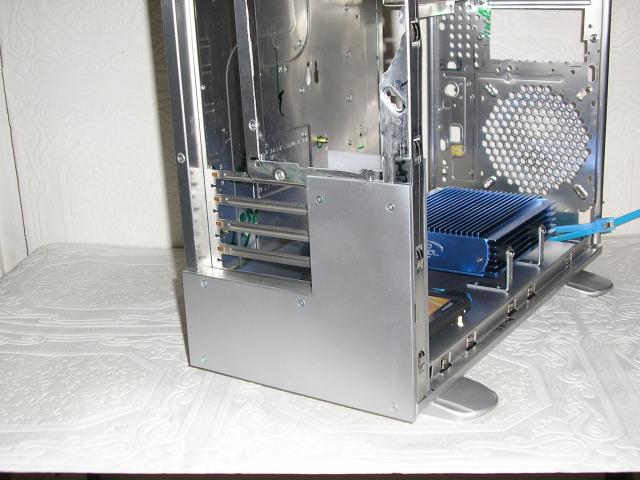

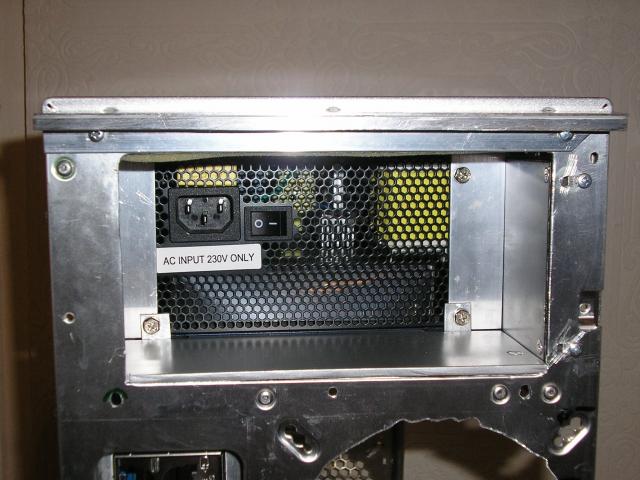

пространство за блоком питания со всех сторон закрыто алюминиевым уголком и панелями

[Ki.r(u) offline]

А что за царапины и порезы рядом с заклепками?

[JON2006 offline]

наверное дрель съезжала :D или это от заклепщика..
