проект Tsunami Dream

[ангар_15 offline]

RAIMEN-13, корпус жесткости не потерял.

по крышке
1 на поверхности соприкосновения крышки и корпуса наклеен скотч. Что бы устранить соприкосновение металл - металл, и возможный дребезг.

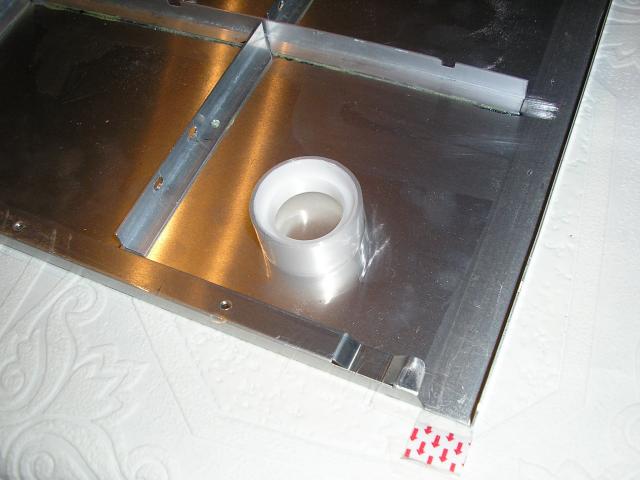

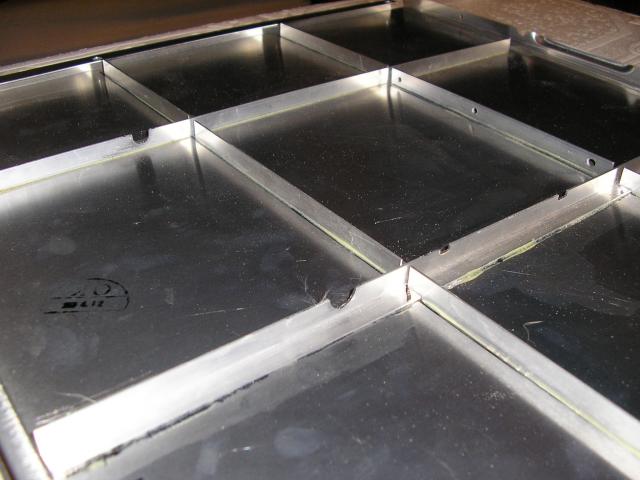

2 для увеличения жесткости крышки наклеены алюминиевые уголки

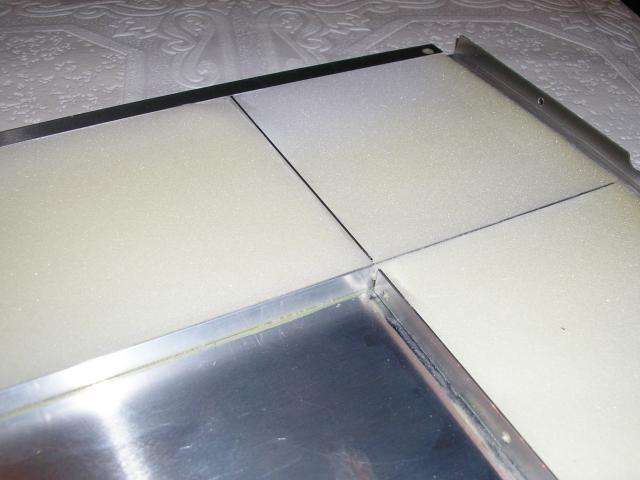

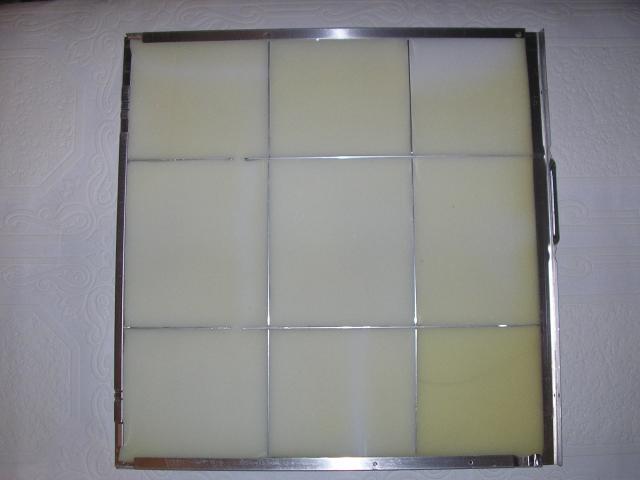

3 приклеен поролон для шумоподавления



задачи
1 усилить крепление крышки к корпусу дополнительными винтами
2 на верхнюю плоскость корпуса наклеить уголки + поролон
3 выпилить все элементы крепления 5 дюймовых устройств
4 установить уголки для крепления БП
Имеющееся крепление БП явно неудачное - 1 сторона крепится 4 винтами к корпусу, 2 сторона опирается на корпус, а 2 стороны висят в воздухе тем самым вызывая вибрацию

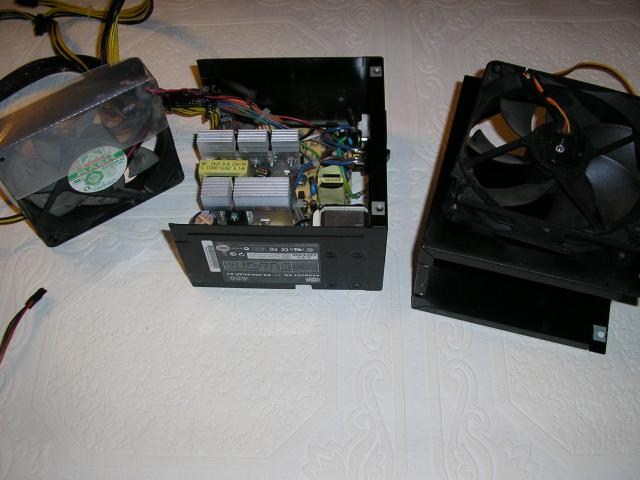

про БП
5 140 мм вентиль не влазит. 120 мм вентиль Glacialtech подключить и посмотреть как он в работе + возможно обпилить,
если не очень то поставить Scythe Slim:
+ уменьшенная высота - более простая виброразвязка
+ 500 оборотов
- непонятен температурный режим в БП, особенно учитывая что на вентиле имеется изолирующая прокладка и уменьшающая поток процентов на 30.

[Sonic-Chainik]

1 на поверхности соприкосновения крышки и корпуса наклеен скотч. Что бы устранить соприкосновение металл - металл, и возможный дребезг.

Бред, скотча не хватит. Ищи вспененный двустороннй скотч.

2 для увеличения жесткости крышки наклеены алюминиевые уголки

Её жесткости недостаточно? А для чего - прыгать на ней нельзя?

3 приклеен поролон для шумоподавления

Слишком малая плотность у паралона для звукоподавления. Лучше бы пробку накатал.

5 140 мм вентиль не влазит. 120 мм вентиль Glacialtech подключить и посмотреть как он в работе + возможно обпилить,
если не очень то поставить Scythe Slim:
+ 500 оборотов
- непонятен температурный режим в БП, особенно учитывая что на вентиле имеется изолирующая прокладка и уменьшающая поток процентов на 30.

- 500об/мин может оказаться недостаточно для продува БП!
- Температурный режим нормален. Прокладку убирать НЕЛЬЗЯ!!! Убьёшь поток.

[Змей]

найти бы ту статейку про теорию шумов в компьютерах (на оверклокерах была) - да поди вспомни как она называлась. в общем, из того что помню:
-шум бывает низкочастотный и высокочастотный. разные материалы хорошо давят разные частоты и при этом пропускают остальные. Для этого используют смеси материалов.
-низкочастотный шум (вибрация) проще всего погасить на уровне инициатора шума. т.е. - прокладки, вибронезависимость и т.п.
-высочастотный - собственно шум от кулеров, винчестеров- давиться вспененными материалами или лабиринтами. Т.е. звук будет отражаться многократно в материале или в корпусе и за счет этого гасится.

простой вариант, проверенный временем: чередование плотных материалов с ребристой структурой и мягких слоев - давит все частоты. в идеале конечно.
примеры такого варианта:
-толстый утепленный.... ленолеум. в два слоя. мягкое волокно + плотная прослойка.
-битумный автошумодав (автомагазины смотри). почти идеален, кроме своих размеров, толщины и веса.
-плотная поролоновая подкладка под ламинаты (строительные магазины). лучше глянуть инструкцию к ним, чтобы понять какой стороной к звуку (одна сторона - 5ДБ, другая 14ДБ давит по рекламе на упаковке)

а... еще забыл. если с английским дружишь, советую прочитать техинформацию на ВТХ формфактор (на сайте формфактор.орг). Там проблемы шума изложены на уровне технической документации (я оттуда понял, почему сейчас так любят ромбовидные отвертия на вентиляторах, а не круглые или квадратные)

[aka_gk offline]

Пластиковая накладка нужна чтобы поток попадал и в заднюю часть блока, откровенно говоря - маркетинговый бред, направленный на развод покупателя.
И да, убирать не стоит и лучше подбирать вентиль не меньше по оборотам чем родной и уж точно не тонкий

[Квайкер offline]

откровенно говоря - маркетинговый бред

как то я не разу не видел, что бы в рекламе в перечне достоинств были эти пластиковые накладки ::-D:

[aka_gk offline]

откровенно говоря - маркетинговый бред

как то я не разу не видел, что бы в рекламе в перечне достоинств были эти пластиковые накладки ::-D:

я имею ввиду большой вентилятор, а не накладки :lol:

[ангар_15 offline]

Sonic-Chainik, интересная мысль использовать двустороннй скотч, так и сделаю
жесткости действительно не хватает - выгибаю пальцем до 2 мм.
прокладку оставил

Змей, очень интересно gud
описанные варианты ориентированы прежде всего на экстремальные моддинг проекты, данный моддинг проект всего лишь простая модификация
хотя в будущем возможна замена поролона на что то другое

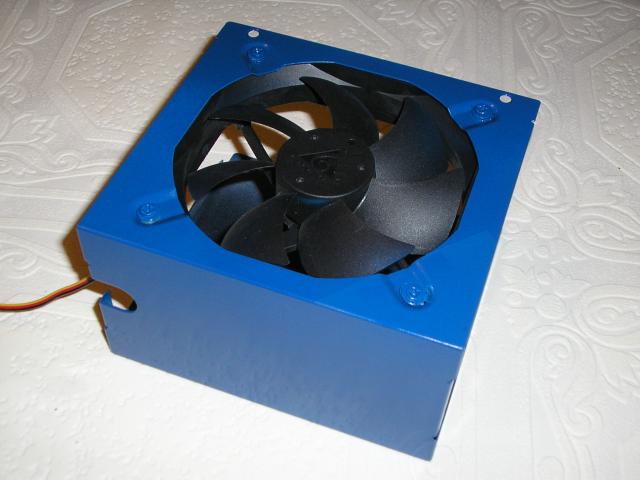

заменил вентилятор на Glacialtech 900 оборотов, вентилятор установлен на резиновые прокладки с 2 сторон, кожух покрашен в синий цвет, вентилятор подключен к реобасу. Раздражающих звуков не обнаружено.


возникли 2 вопроса
1 про электромагнитное экранирование БП - какая роль гриля из проволоки. вроде как, чтобы палец в вентилятор не попал, тк на корпусе слой краски, на гриле лак. Хотя сомнения возникли
2 900 оборотов по идее должно хватить

просто возглас, как же важны небольшие аксессуары.

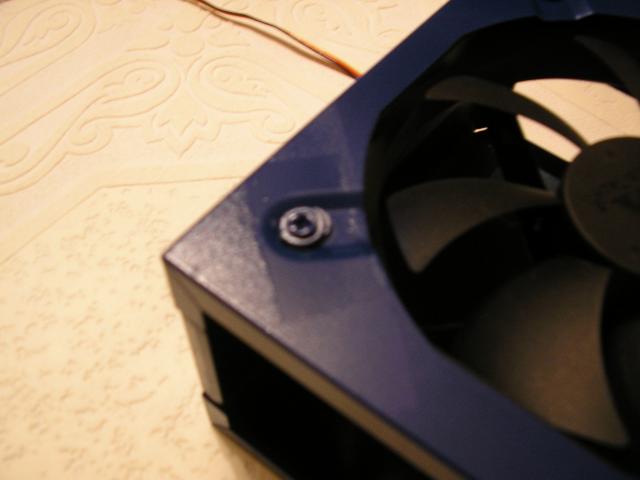

Нашел вот такие резиновые прокладки от неизвестного вентилятора. Иначе бы могу себе представить самодельные топорное решение.

[Sonic-Chainik]

1 Внутри корпуса по фиг.
2 Еще раз повторяю, важны не обороты, а статическое давление! Если поднести к "выхлопу" БП руку и чЁтко чувствуется поток воздуха, все ок.

[P@ul{ offline]

Змей, помнится ты в ворке "моддинг для новичков: корпус" использовал какой то шумоизол. Вспоминай че там было )))

[Змей]

P@ul{, да ту же прокладку под ламинаты. вот только инструкцию потерял, так что в цифрах - могу ошибаться. к тому же разный он. у него просто профиль интересный: с одной стороны - ровный и гладкий, а с другой - волнистая гребенка.
Sonic-Chainik, вот-вот. давление.

офф: давным-давно, с работы достал процессорный боксовый кулер - алюминиевая ребристая банка и два 40мм кулера продувающих банку сверху-вниз....12Вольт... на которых, оные кулера, будучи взятые за провод описывали очень нехилые круги яки карлсон на поводке. А на стол положишь - парит, зараза над столом :)

[Валеркин offline]

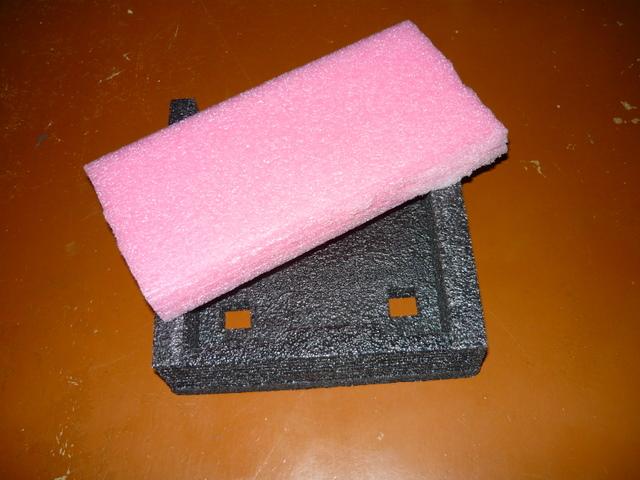

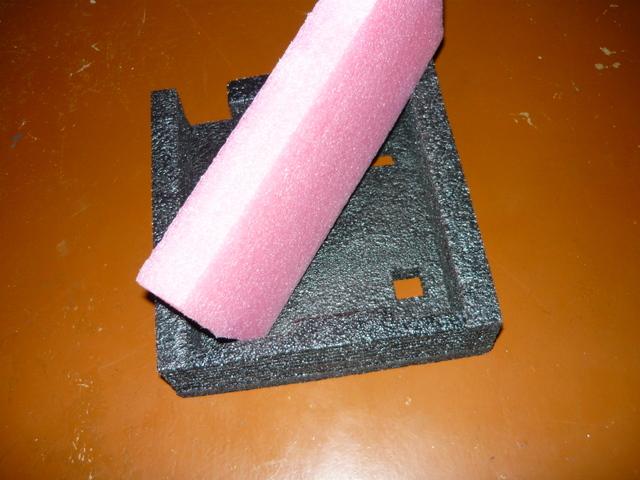

Сейчас для упаковки приборов применяют вот такую штуку, может её можно применить в качестве звукопоглощения. Упаковка склеена и листа толщиной 10 мм

[ангар_15 offline]

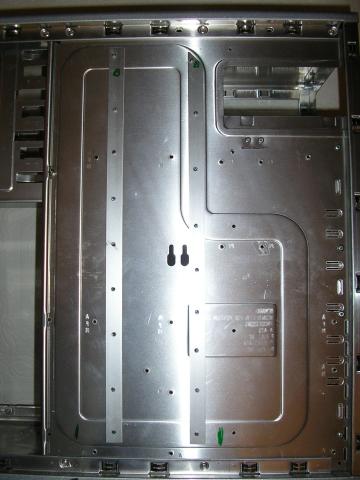

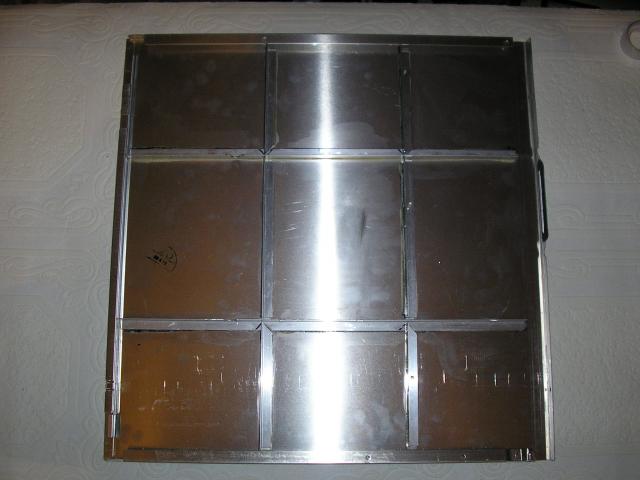

укрепил сегодня поддон материнской платы алюминиевыми полосами 15х2 с помощью заклепок

такие полосы лучше крепить - сначало укрепить одной заклепкой а потом идти дальше

[NemesiZ offline]

Я уж извиняюсь, но БП с закрашенными головками болтов напоминает 25раз крашенный троллейбус
И если это не от вспышки, то крыльчатку от краски надо было либо крикрыть лучше, либо уже сейчас смывкой очистить.

[ангар_15 offline]

NemesiZ, возникла одна очень интересная тема для заметки.
А именно - концепция качества выполнения мода. (Концепция - красивое слово на самом деле). Вот например:

цветной поролон - находится внутри (невиден) - оставлю так, возможно заменю на другое
щели до 1 мм по краям квадратов поролона (свело его) - да и бог с ним
сточенные края вентилятора (выглядит страшно, на самом деле не шокирует внешним видом) - внутри - оставлю так

оверспрей при покраске крышки БП - виден под определенными углами - если переделывать то это 2-3 дня. Столько мороки confused

оверспрей на вентиляторе - нужно устранить.

Вот и получается недостатки которые не видны, можно устранить - а это - оно так уж нужно. Ведь за это время можно занятся другим не менее интересным и полезным делом. + ведь это не бескомпромисный проект, а простая модификация

[ai_ offline]

Я уж извиняюсь, но БП с закрашенными головками болтов напоминает 25раз крашенный троллейбус.

+1
