проект Tsunami Dream

[ангар_15 offline]

GizmO, могучий русский язык. А еще можно сделать запил и просверлить дырку.

Сделал оплетку кабеля 24pin термоусадочной трубкой, в принципе интересно.
В оплетке MDPC смотрелось-бы просто шикарно.

Затратил где-то 4 часа на все.
Изоляцию подрезал паяльником, и кусачками удалял. Пайка проводов в нахлест, скруток нет.
Термоусадку нагревал над газовой плитой,
основная ошибка надо было трубку закрепить стяжкой - на некоторых проводах трубка отошла от разьема до 3 мм.

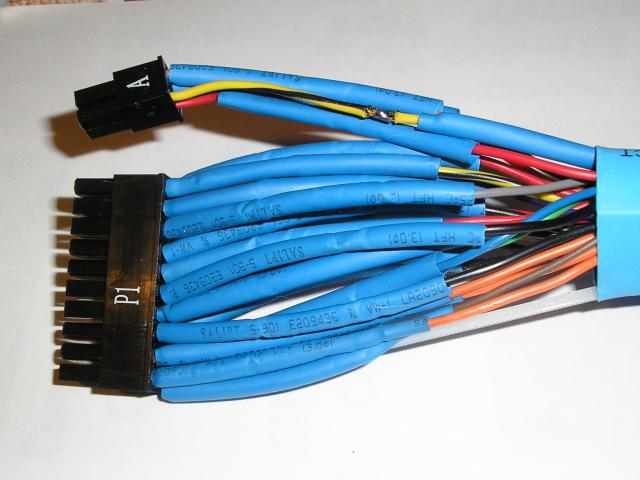

пайка

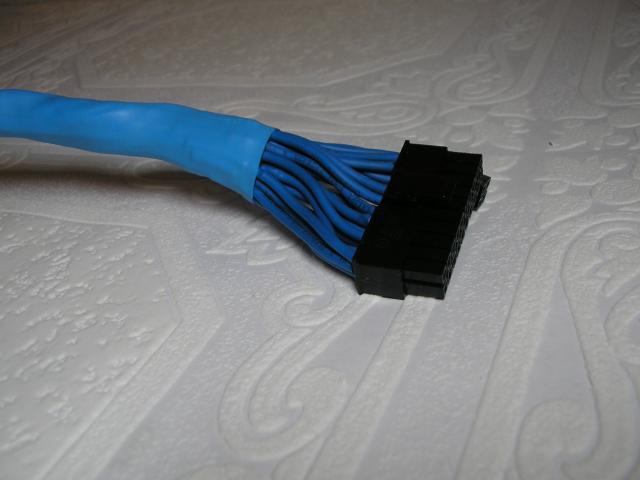

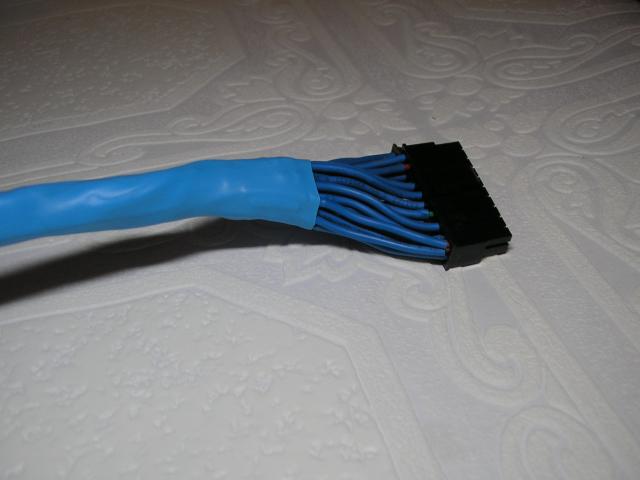

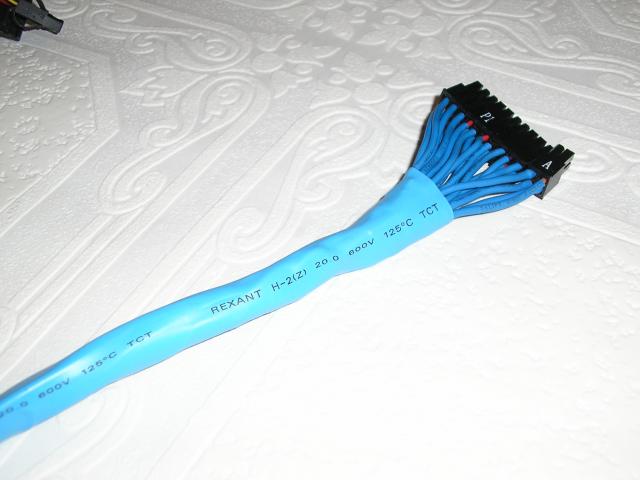

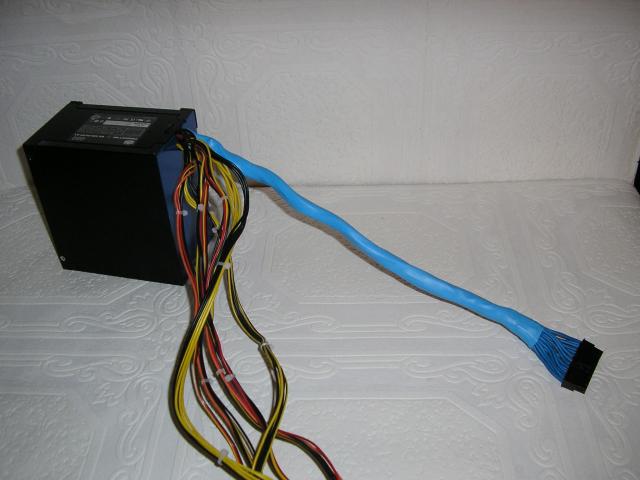

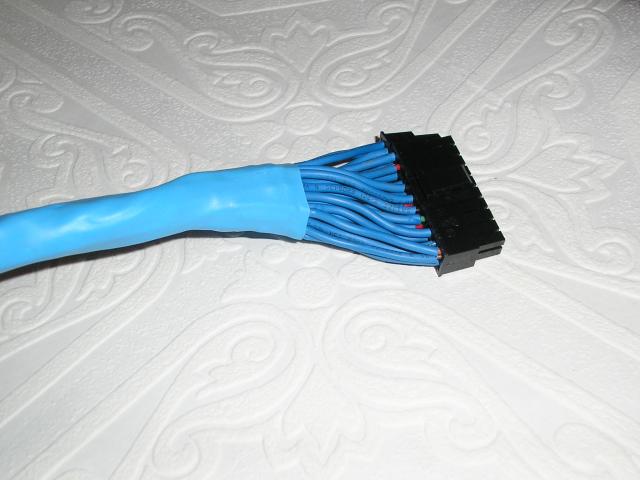

конечный вид

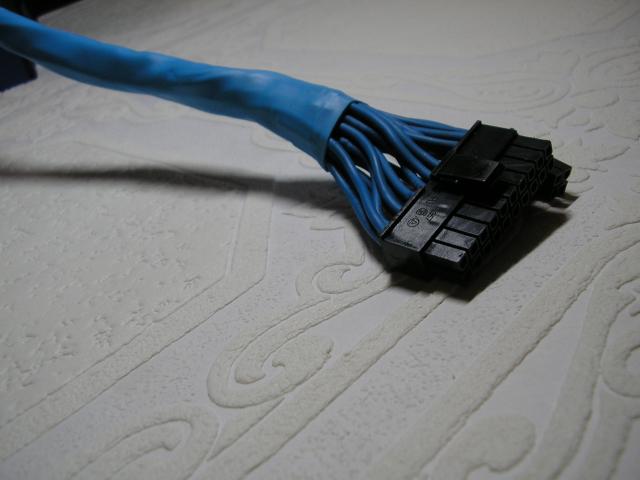

и концептуальные фото в полумраке




завтра подключу посмотрю как работает БП, а то может он будет чихать и о боже пукать :lol:

[Квайкер offline]

Сколько раз говорили, что оплетать провод термоусадкой - плохо. Взял бы и купил mdpc оплётки...

[ангар_15 offline]

Квайкер, а в чем плохо - по техническим параметрам или визуальным?

[Квайкер offline]

И то и другое. Визуально плохо, и не гнётся же нифига.

[ангар_15 offline]

про визуально - конечно не айс,
а что делать - оставить родные разноцветные провода и черную оплетку - нехотелось, был вариант еще покрасить - confused , неособо
заказывать MDPC оплетку - морока (карточка, перевод с английского), и время. Не захотел ввязыватся в эту историю.
и остановился на трубке.

а насчет согнуть - так это зависит от проводов, ради интереса согнул - место сгиба выглядит некрасиво, так оно будет под панелькой.

[Квайкер offline]

Ну, вот тут есть синяя оплётка:
http://overhard.ru/product_info.php?products_id=415
Есть ещё такие, готовые варианты, правда синего нету:
http://overhard.ru/NZXT-premium-sleeved-cables.html

[Ki.r(u) offline]

В оверхарде ужасная оплетка,у меня лежит набор,даже незнаю,стоит ли использовать.
НЗХТ везти дороговато выходит,да и не все там так гладко,друг заказывал - приехал 24пин без 1го раунда на проводе.
ангар_15, с термоусадкой получилось ужасно.

[INZHENER_BWS offline]

ангар_15, а почему бы просто купить провод нужного цвета да перепаять все провода)))) и будет вам любой цвет и оплетку и термоусадку нафиг!!!!!

[Змей]

INZHENER_BWS, наверно потому что силовой кабель нужного сечения на 24пин разъема будет совершенно не сгибаем.

[INZHENER_BWS offline]

Змей, эээээ...... нет, я имею ввиду как в БП провод только одного цвета! без общей оплетки)))) Вот что я имел ввиду))))

[Змей]

INZHENER_BWS, и после часа полтора разбиратся какой/откуда/куда... и в случае косяка - "какого хренА?!!" :)

[Ki.r(u) offline]

При наличии рук и самоклеки с маркером - недумаю.Но все же в оплетке выглядит дороже и роскошнее.Тогда если уж переделывать то акустическим проводом.

[INZHENER_BWS offline]

При наличии рук и самоклеки с маркером - недумаю.Но все же в оплетке выглядит дороже и роскошнее.Тогда если уж переделывать то акустическим проводом.

Да кстати будет хорошо см отрется))))
Змей и кстати не придется разбираться, т.к. сначала впаиваешь "-", потом "+12", потом "+5", у и так далее! А так распиновка кабелей есть то и проблем нет)))) Были бы прямые руки и росли они не из ж**ы))))

[Ki.r(u) offline]

Все делается в разы проще - цветными стикерами) после монтажа снимаешь и все.

[Maximilan offline]

НЗХТ везти дороговато выходит,да и не все там так гладко,друг заказывал - приехал 24пин без 1го раунда на проводе.

Так там же доставка около 300 рублей должна быть, или намного дороже выходит?
