Привет всей моддерской аудитории!
Хочу познакомить Вас с моей новой работой. Он не такая масштабная, как предыдущий проект, но может кому-то мой опыт окажется полезным.
Постановка задачи
С некоторых пор я стал обладателей более-менее приличной акустики 5.0 (пассивной) и плазменного телевизора 42”. Но с имеющейся у меня аудио/видео аппаратурой я не мог насладиться всеми прелестями объемного звучания:
Стерео усилитель заменил на AV-ресивер, выбросил остальное:
Временно прокинул HDMI кабель от «монстра» и подключил флешку напрямую к телевизору.
Стал вопрос об источнике аудио\видео без необходимости задумываться о форматах, кодеках и прочем. Чтение с флешки на телевизоре не годится, покупать новый DVD или Blue-ray проигрыватель тоже бессмысленно…
В итоге пришел к варианту HTPC, но с возможностью поиграть :super:
Итак, требования сформированы:
• Прослушивание музыки
• Просмотр фильмов
• 3D игры (без снижения качества графики)
• Интернет (со временем, когда организую домашнюю Wi-Fi сеть)
• Использование стандартной АТХ платы, блока питания и дискретной видеокарты
Занялся поиском подходящего корпуса.
Вариант HTPC-десктоп отпал – дорого и непрактично. Нужна башня с уменьшенной глубиной, с минималистичным дизайном.
Важное примечание – корпус планирую использовать около года, а затем отдам сыну. Поэтому сильно извращаться не буду. «А что вместо него будет рядом с телевизором?» спросите Вы, на этот счет у меня глобальные планы :wink:
Подопытный

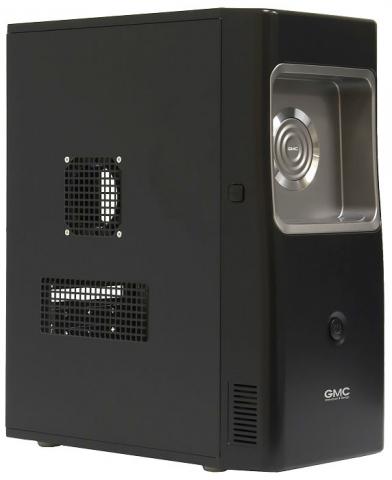

После продолжительных поисков выбрал GMC модель R2 с блоком питания на 400Вт:

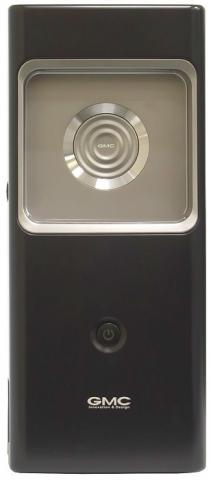

Фас:
Профиль:

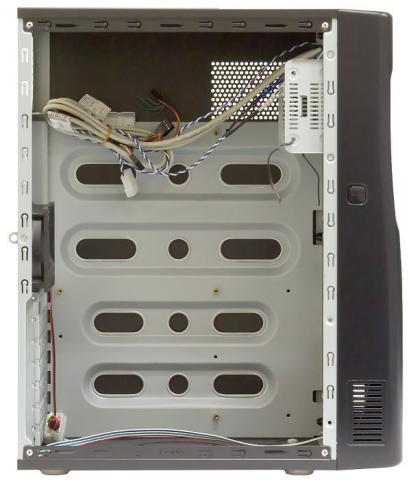

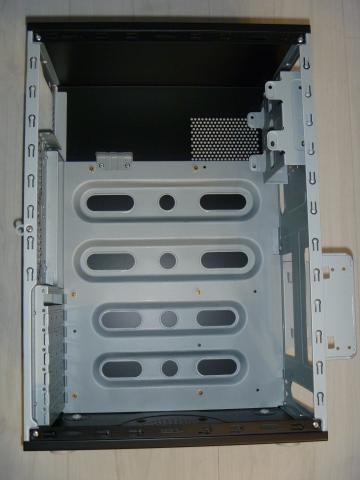

Со снятой боковой стенкой:

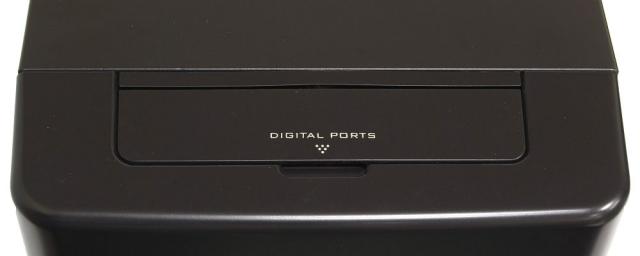

Порты лицевой панели:

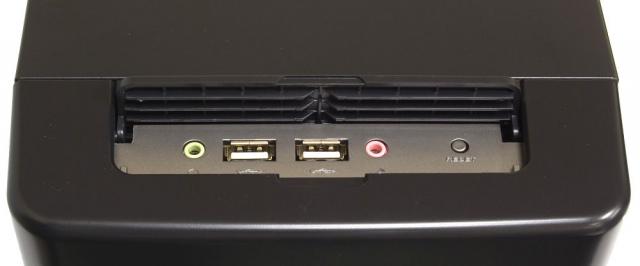

Порты лицевой панели, крышка открыта:

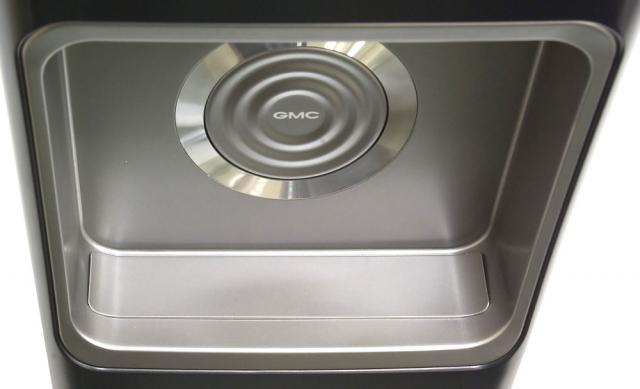

Окно DVD привода:

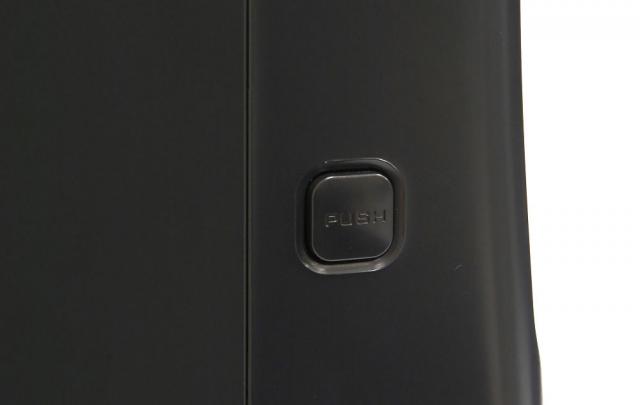

Кнопка выброса:
А так должны выглядеть внутренности комплектного блока питания:
Конечно GMC R4 “Bulldoser” смотрится еще лучше, но в Украине он не продается, а в Росси (в Белгороде, например) в 2 раза дороже рекомендованной цены плюс доставка.

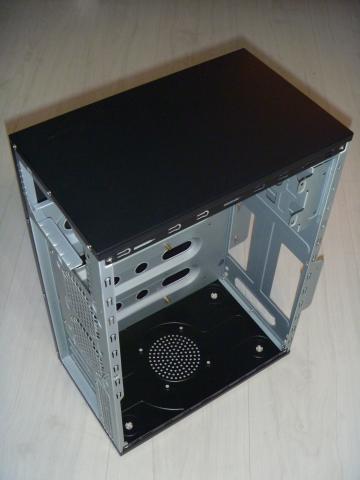

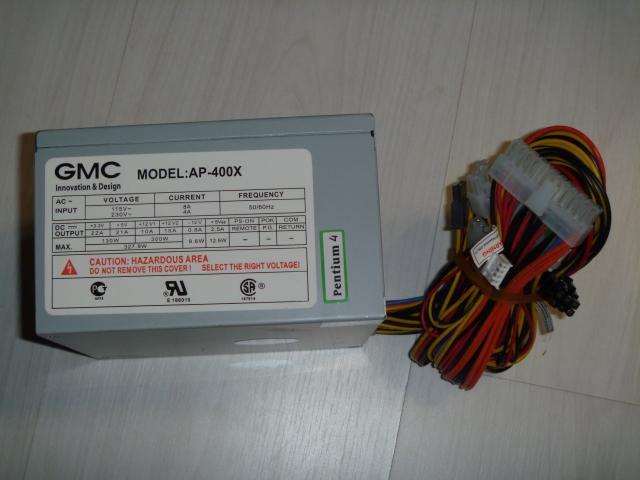

В день покупки сразу же разобрал корпус, достал блок питания:
Внутренности:
Лицевая часть:

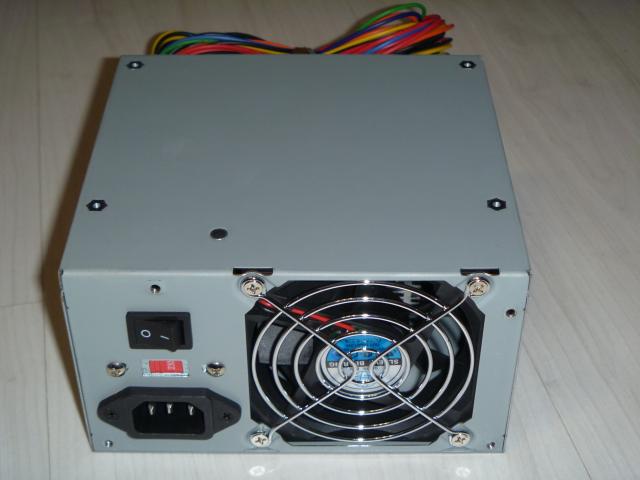

Задняя панель:
Фронтальная панель
Объем работ
Внешний вид корпуса меня более чем устраивает. Самый главный недостаток этого корпуса (если верить обзорам) – это недостаточное охлаждение его начинки, особенно жестких дисков.
Итак, первое – это улучшение вентиляции.
Затем нужно подумать об удобстве использования в режиме медиацентра - установить оболочку медиа плеера и обеспечить дистанционным управлением.
Начало работ
Займемся улучшением вентиляции в корпусе.

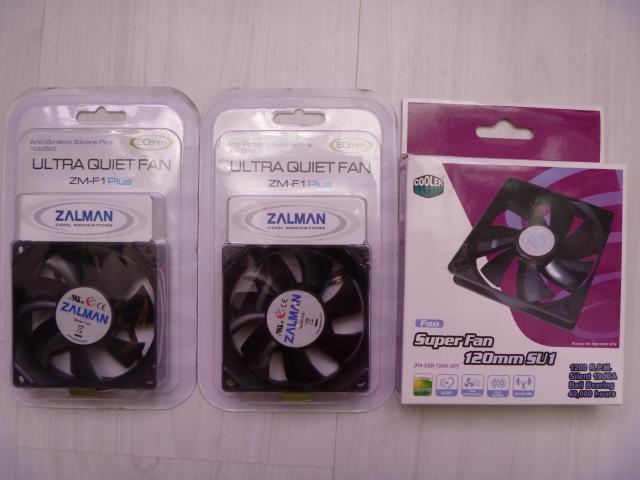

Для этого купил 3 вентилятора

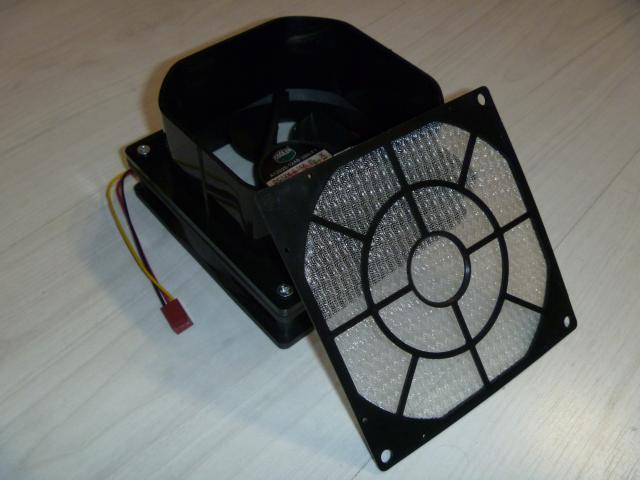

и снял с компьютера на работе воздуховод с фильтром (для 120мм вентилятор):
1. Замена заднего 80мм вентилятора, идущего в комплекте.

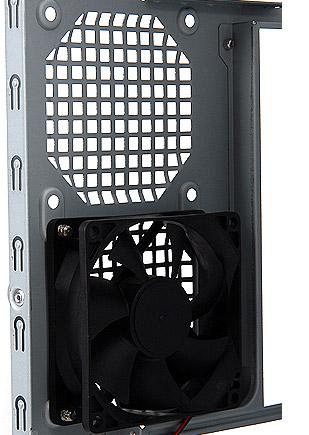

Было так:
Установил два Zalmana 80мм на комплектные силиконовые держатели и обычные грили. Подключил через резисторы (шли в комплекте с вентиляторами):
2. Установка 120мм на месте решетки напротив процессорного кулера.

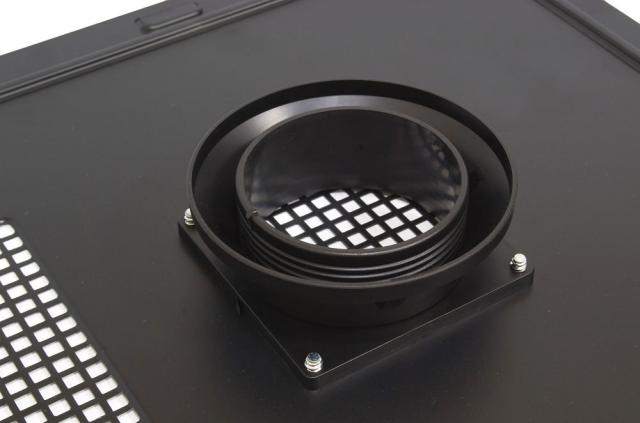

Комплектный воздуховод:

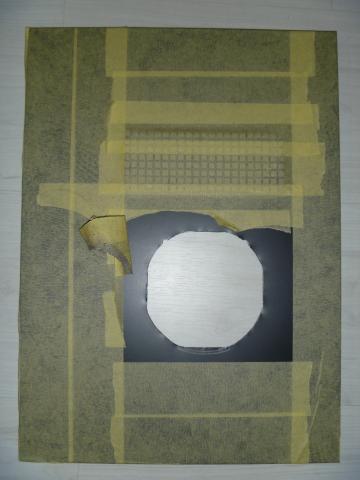

был демонтирован, перфорированную решетку в боковой панели высверлил и доработал напильником:

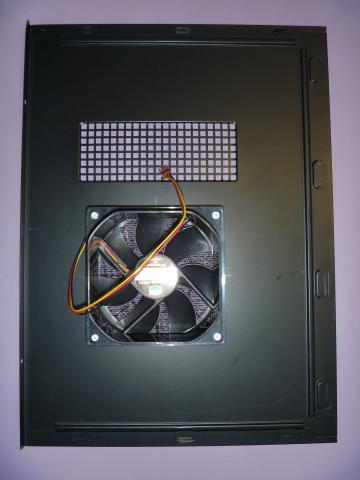

Затем установил 120мм вентилятор и воздуховод с фильтром:
3. Установка фронтального вентилятора в отсеке видеокарты.

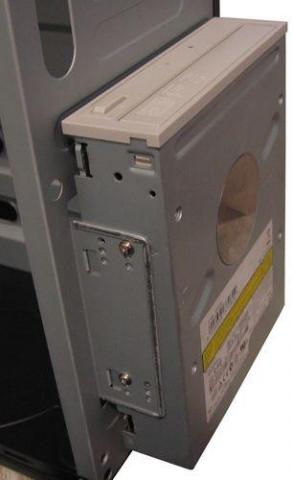

Конструкция этого корпуса не предполагает установку фронтального вентилятора, к тому же установленный привод перекрывает входные вентиляционные отверстия:

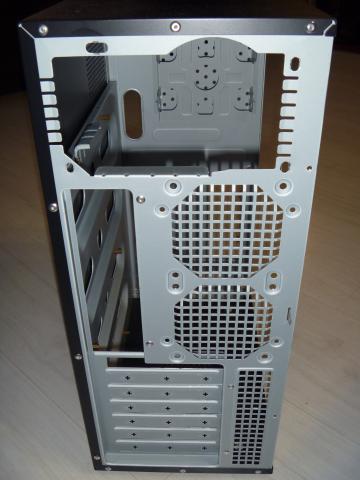

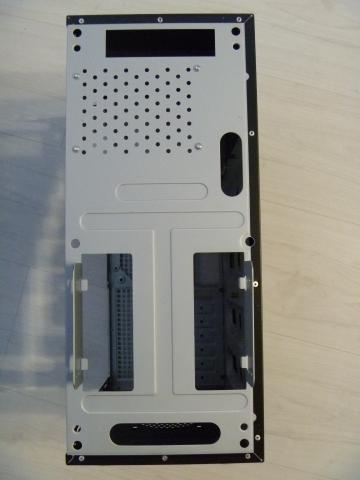

Будем делать дополнительные отверстия в корпусе:

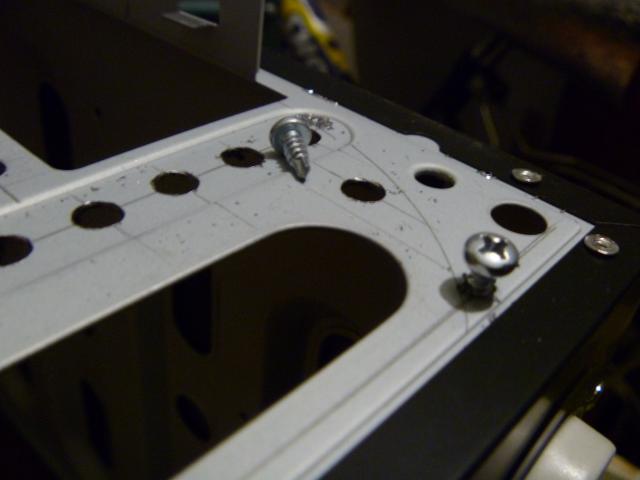

и ставить вентилятор на самодельные крепления:
Сначала я планировал поставить вентилятор 120мм, но проведя замеры, понял, что моя видеокарта не поместится (хотя производитель говорит о возможности установки видеокарты длиной 260мм, с боковым расположением разъемов питания).
Поэтому поставил 92мм:

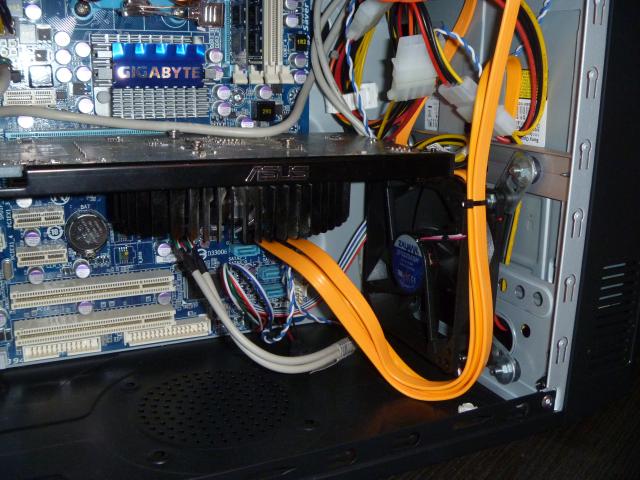

Видеокарта длиной 245мм и задним расположение разъема питания PCI-E еле
поместилась:
4. Улучшение охлаждения винчестеров

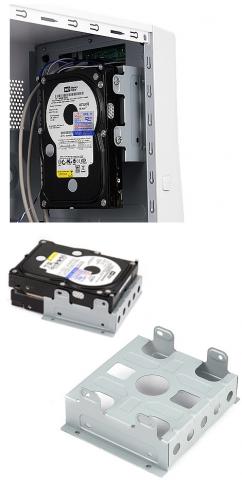

Производителем предполагается такая компоновка:

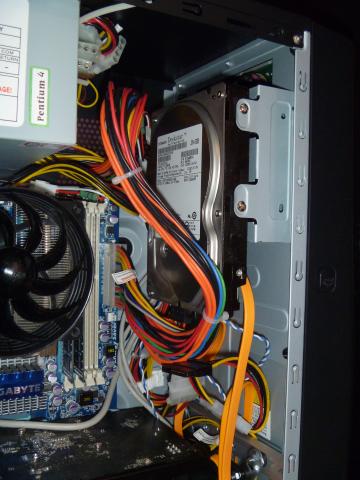

Глобально ничего не переделывал – только рассверлил существующие отверстия:
Надеюсь, этого хватит.
Железо
После апгрейда «монстра» все его железо перекочевало в R2 (за исключением блока питания). Вкратце:
MB: Gigabyte GA-MA770T-UD3
CPU: AMD Athlon 2 X3 425 tray, 2,7GHz
CPU cooler: CoolerMaster Vortex 752
MEM: Hynix DDR3 2x2G 1333MHz CL9
GPU: Asus EAH5770-2DI-512MD55-A
HDD: 3.5" SATA 500Gb Hitachi Deskstar 16Mb
DVD: DVD-RW SATA Sony Nec Optiarc AD-7701S Silver.
Для питания железа я оставил комплектный GMC AP-400Х, который на самом деле является моделью AP-400Х производства ATNG. Судя по обзорам, этот источник питания честно обеспечивает указанные на этикетке токи.
Так как корпус закрытый, бокового окна нет, раундингом проводов не увлекался.

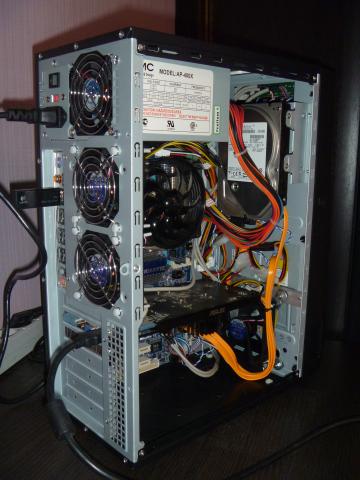

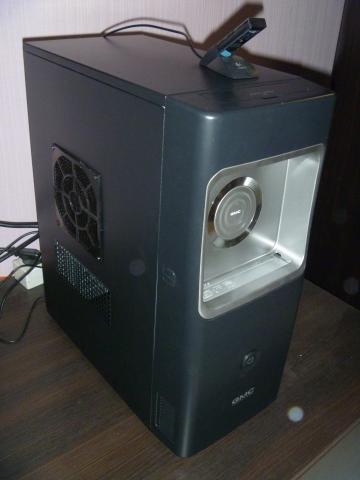

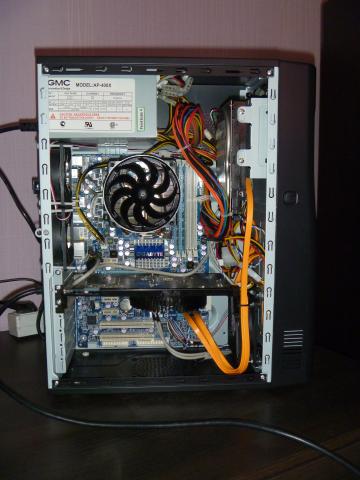

В общем, вот результат первого этапа работы:

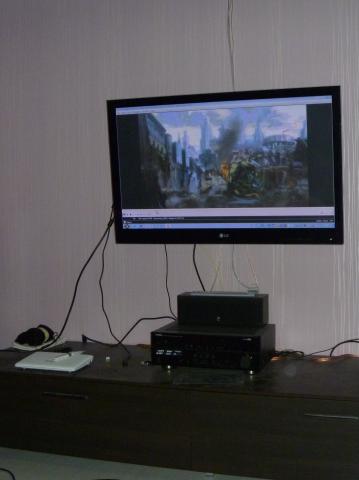

Подключение к телевизору и ресиверу
Интересная тема, про которую написана масса статей....
При классическом соединении компьютера с телевизором через ресивер (по HDMI конечно), ресивер искажал параметры разрешения телевизора, что приводило к необходимости масштабирования картинки (с видимым ухудшением качества последней). Пришлось извращаться…
Итоговая схема соединения выглядит следующим образом:
• Видео тракт
GPU (DVI out) – DVI/HDMI кабель - TV (HDMI in)
• Аудио тракт №1
GPU (HDMII out) – HDMI/HDMI кабель - AV (HDMI in)
• Аудио тракт №2
TV (S/PDIF out) – S/PDIF оптический кабель - AV (S/PDIF in)
• Аудио тракт №3 (для прослушивания без ресивера)
MB (line out) – stereo mini Jack кабель - TV (stereo mini Jack in)
При этом изображение выводится точка в точку; AV-ресивер установлен в драйверах видеокарты как второй монитор, в режиме дублирования основного экрана.
Температурные тесты
Обнаружилось, что температура процессора ниже, чем температура в корпусе: +23/28 в режиме бездействия и +30/32 после 2-х часов в Crysis 2 (два вентилятора 120м и 92мм не дают разогреться 95Вт процессору).
Та же игрушка разогрела видеокарту до +75 – многовато, но не критично. Если увеличить площадь вентиляционных отверстий во фронтальной панели перед 92м вентилятором, думаю, видеокарте полегчает.
Винчестер прогрелся максимум до +37 при тех же условиях.
С первой частью работы покончено, продолжение следует…
