Компьютерный стол (рабочее место)

[Валеркин offline]

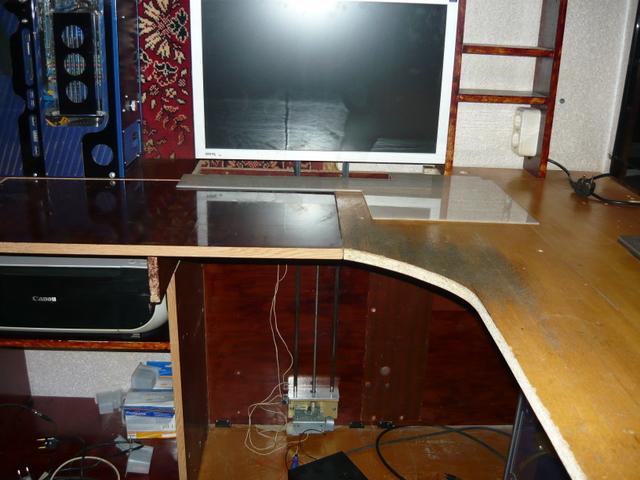

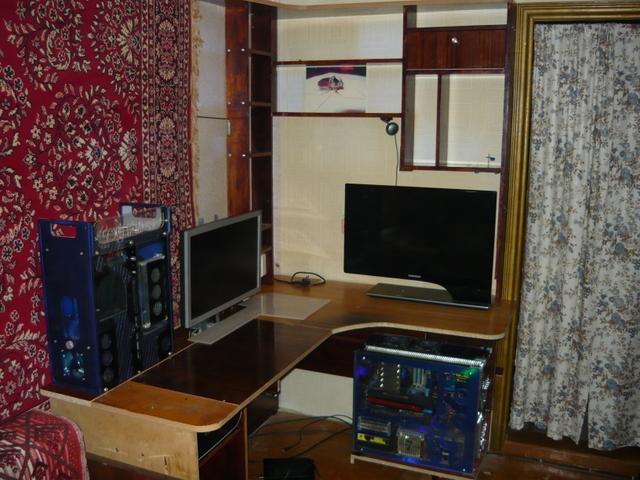

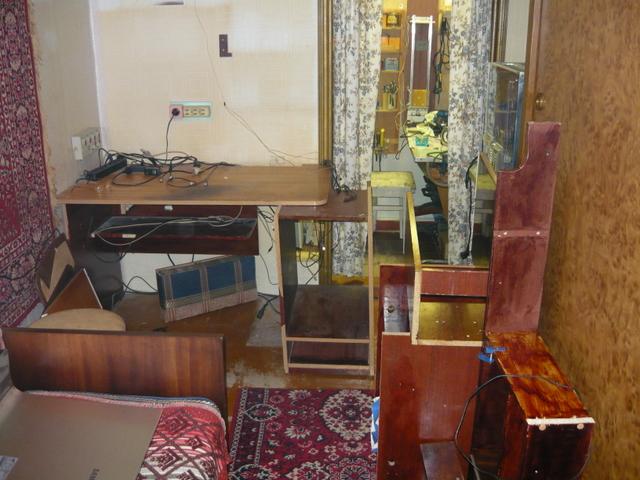

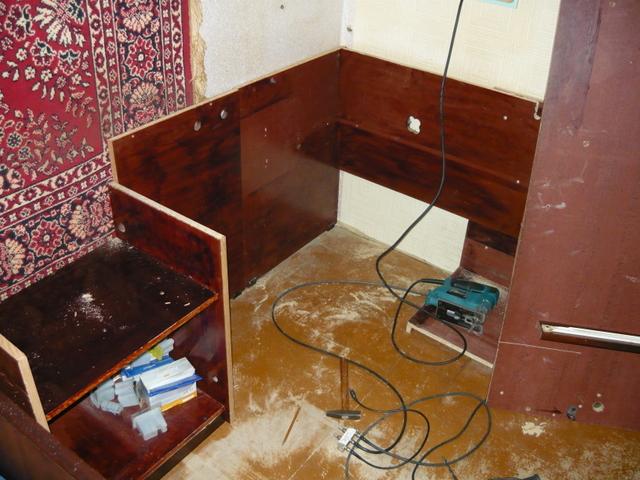

Долго собирался наконец сделал "макет" будущего стола.
Сделал из старого, за сегодняшний день.
Теперь буду испытывать, недельку и доделывать лифт.
После если понравиться, закажу распиловку и отделку
кромок из нового материала, что то ещё доработаю.
Пока вроде удобно, только не привык надо клавиатуру
пониже на выдвижную доску.

[Dimagans offline]

Валеркин главное чтоб было удобно и практично, о столе ничего говорить не буду подожду финала

[Валеркин offline]

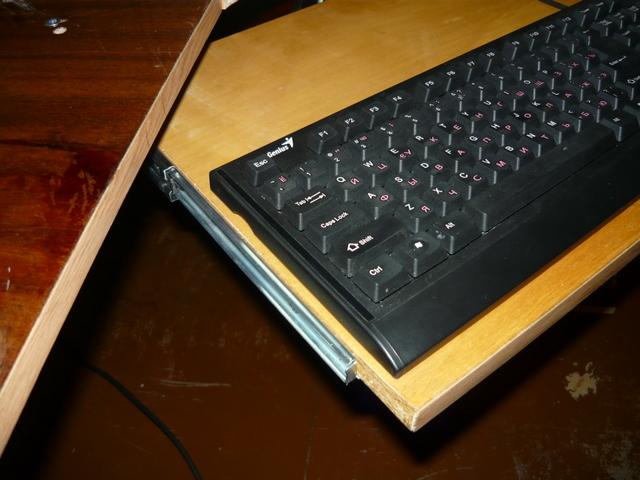

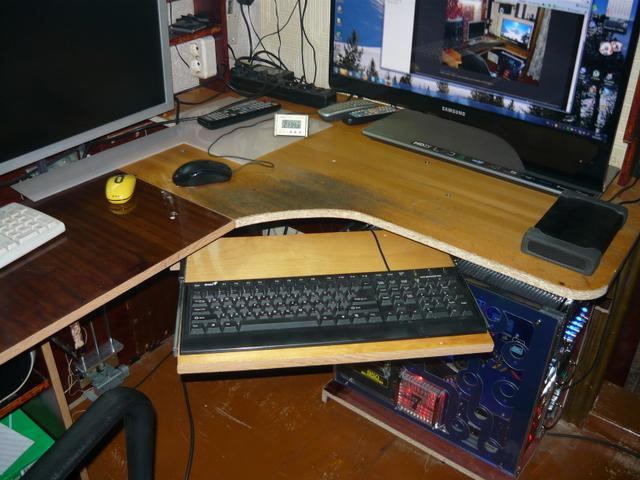

Сегодня сделал полку под клавиатуру.
Направляющие с шариками понравились.
Интересно сколько проживет этот "макет"
до следующей зарплаты точно.

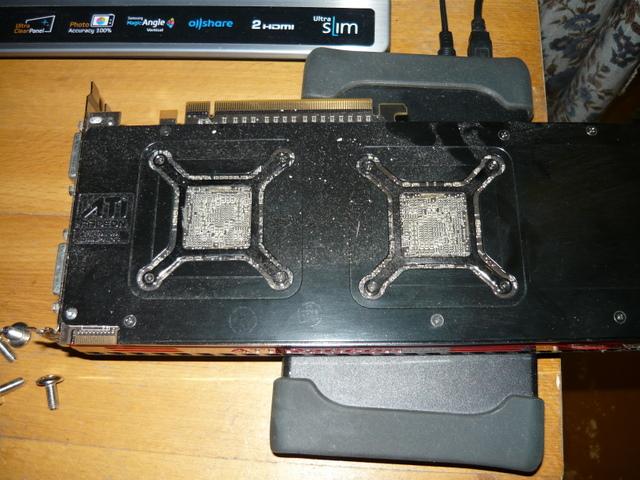

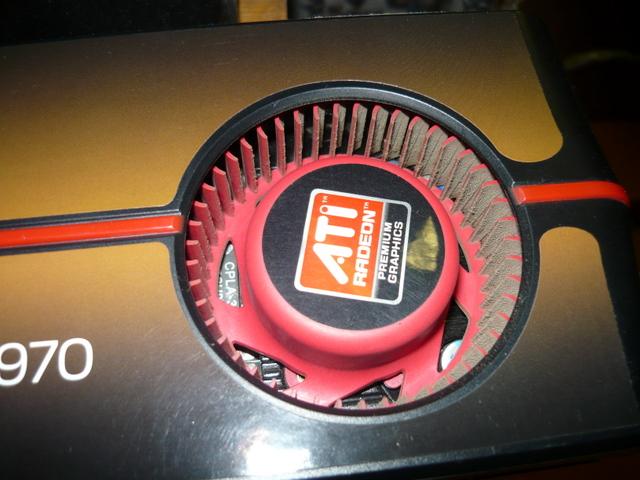

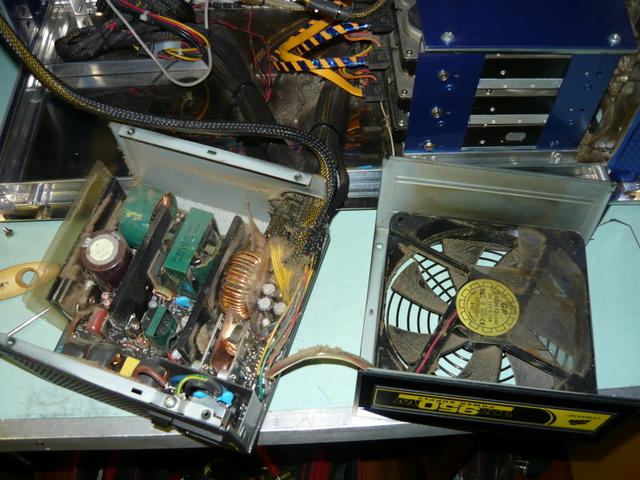

Накануне чистил комп после 3-х месяцев.

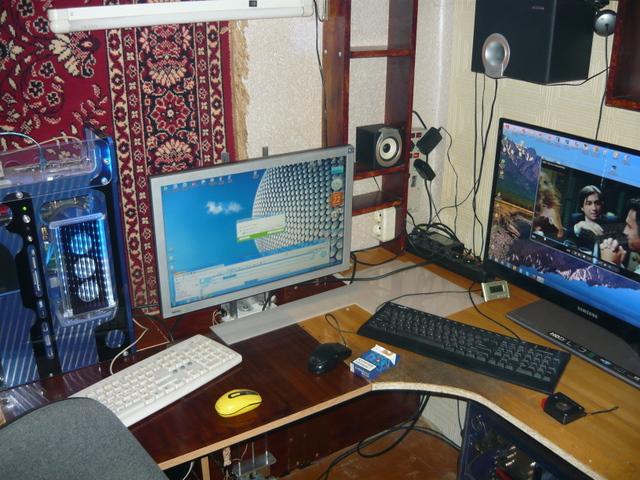

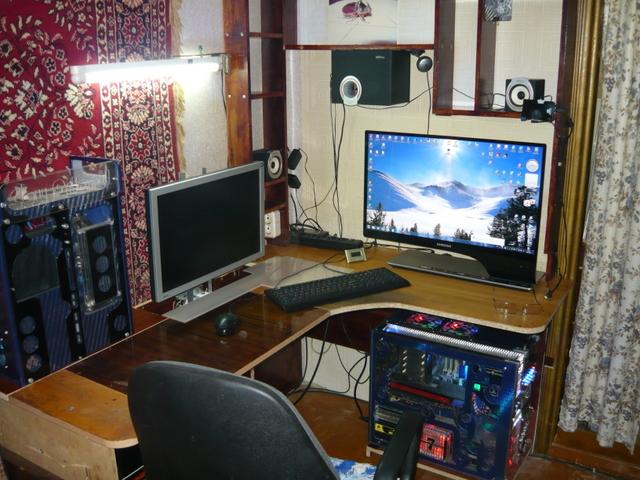

Ещё раз стол.

[Валеркин offline]

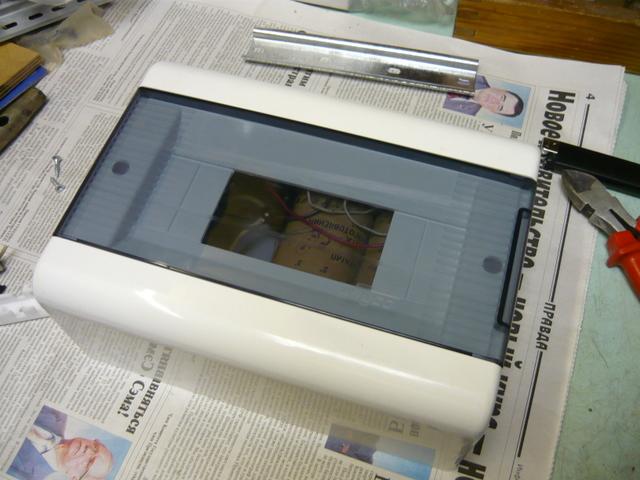

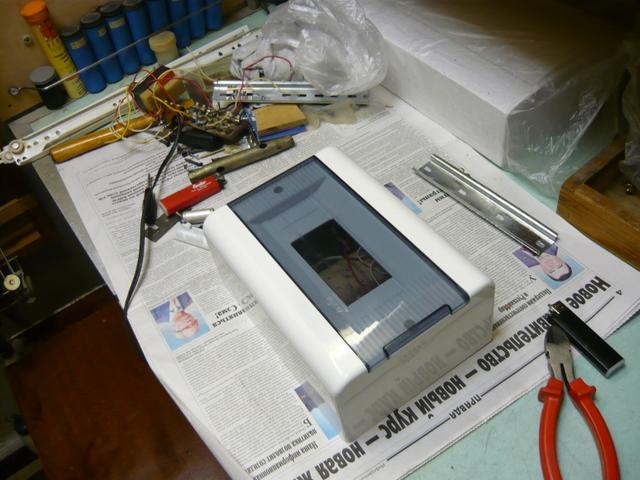

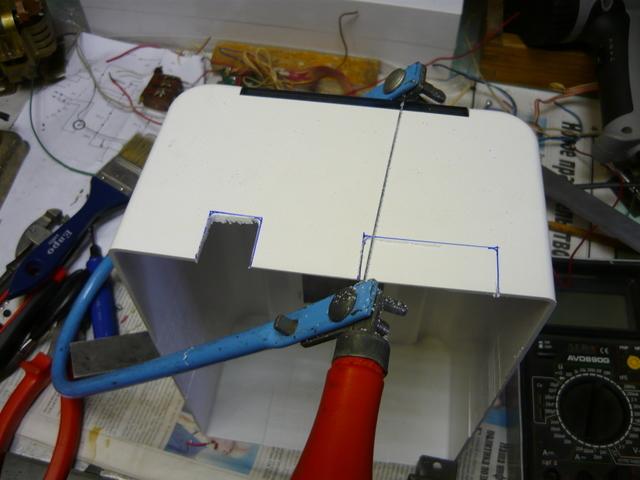

Сегодня приобрёл коробочку поменьше,
начинаю монтировать схему управления,
Схема не сложная думаю обойтись навесным
монтажом, тем более плату травить нечем.

[Валеркин offline]

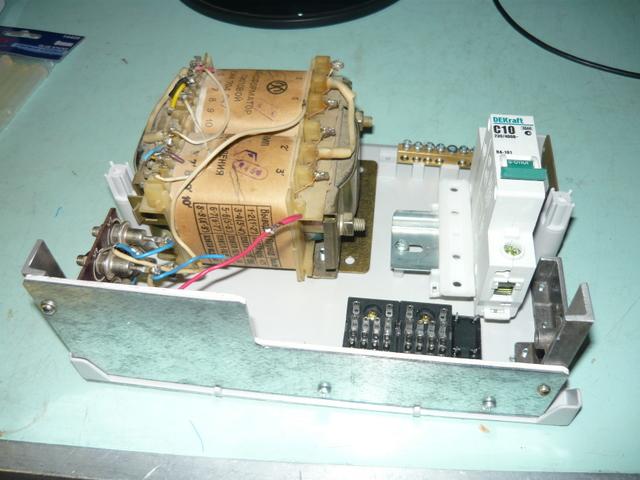

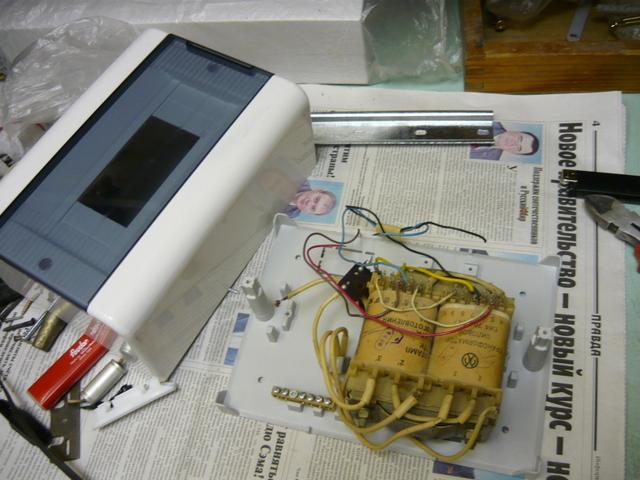

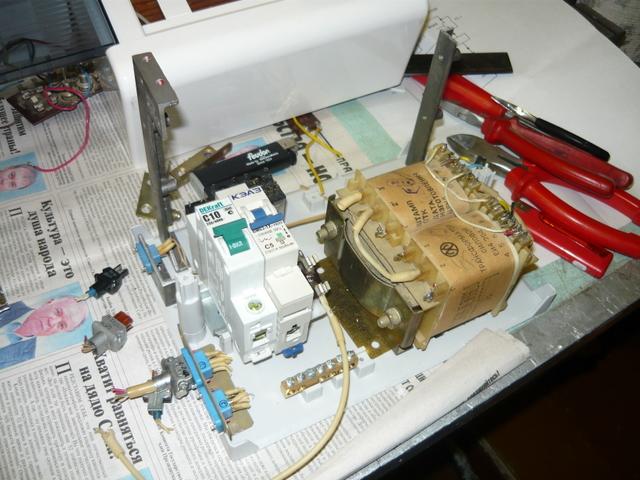

Сегодня начал монтаж коробки в выходные закончу.
Думаю автоматического выключателя на 10А хватит,
для защиты всего оборудования (2 компьютера,
2 монитора, принтер и разная мелочь), сейчас
есть зашита по напряжению в форме такого
же автомата, надо будет поискать.

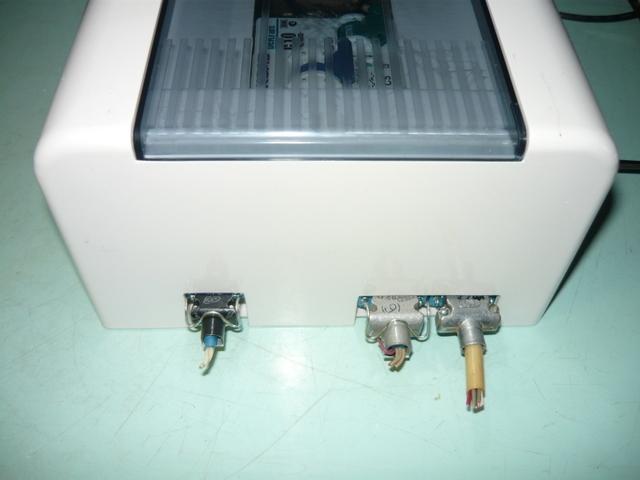

Подключение к лифту через разъёмы.
1. 8pin - кончевики и двигатель привода.
2. 8pin - пульт управления.
3. 4pin - 12В от компьютера.

[Валеркин offline]

Сегодня гуглил, нашёл защиту о которой говорил.
УЗО- устройсво защитного отключения
Почитаю, может поставлю.
http://www.safen.ru/index.php?inf=129

[Валеркин offline]

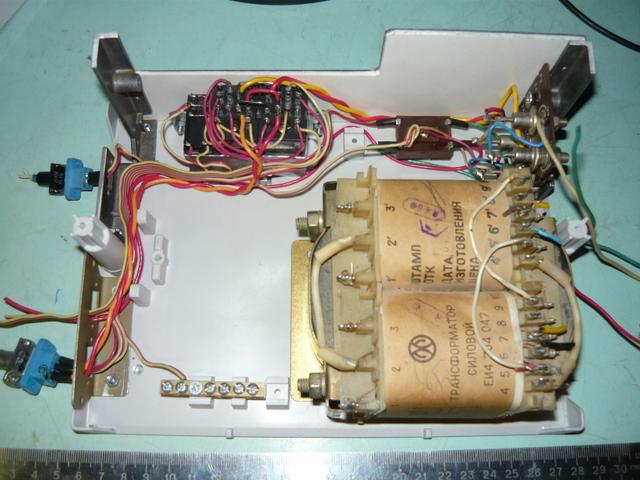

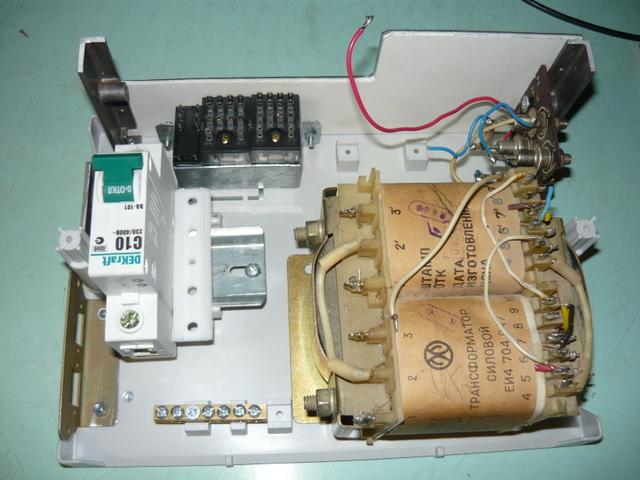

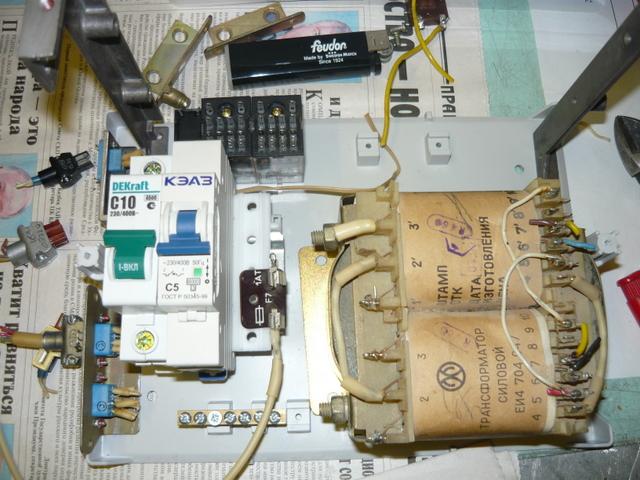

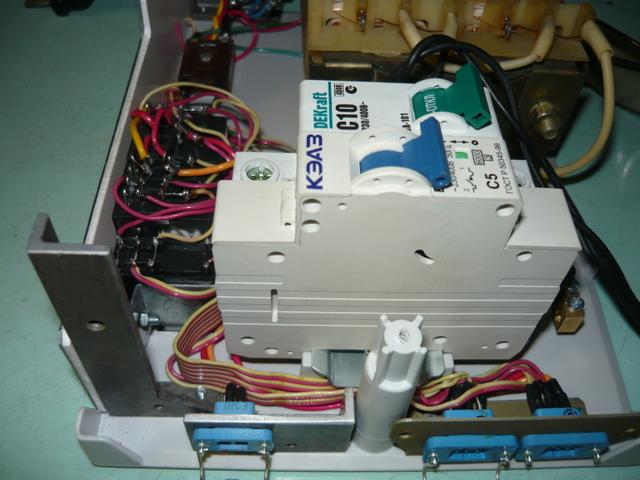

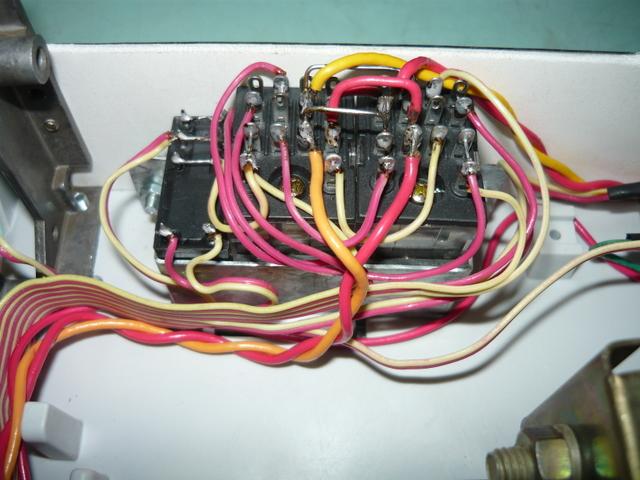

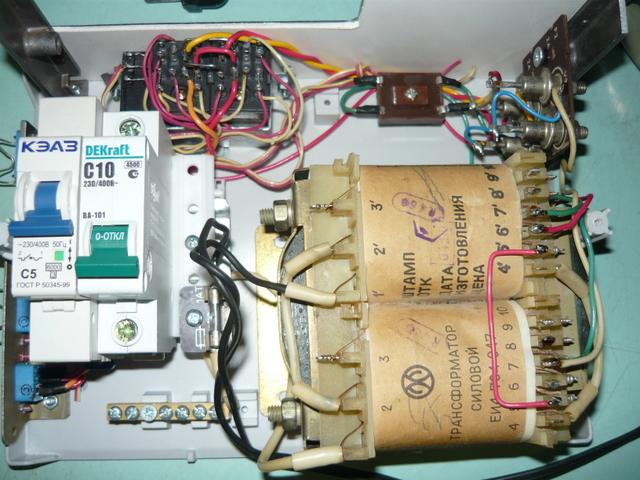

Сегодня целый день монтировал схему управления,
вроде работы не много, а что то долго.

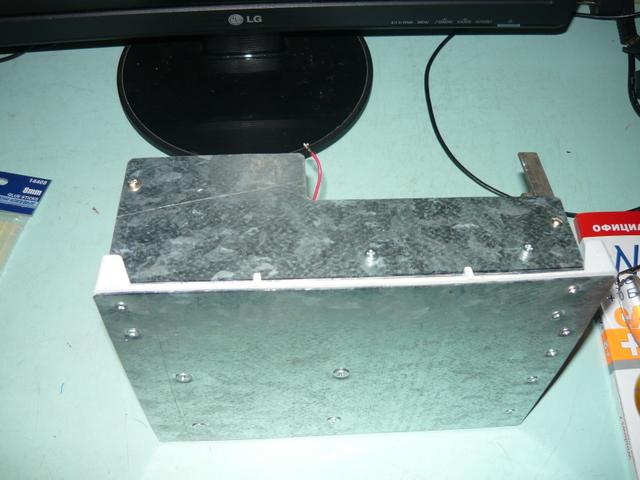

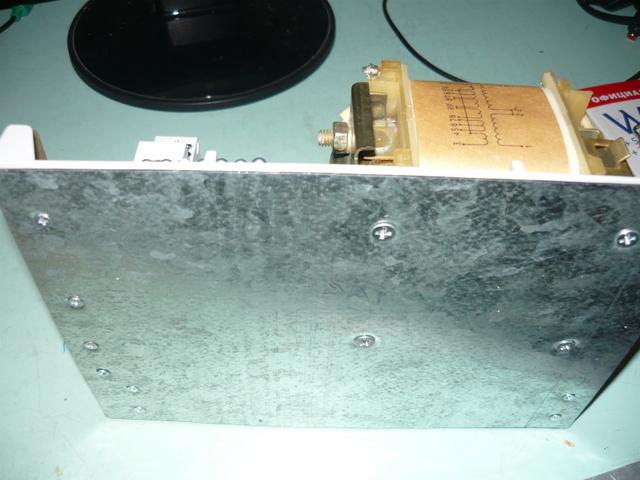

Коробку укрепил накладками из оцинкованной стали 0,9 мм
Сделал панель и хомут для крепления реле.

[Валеркин offline]

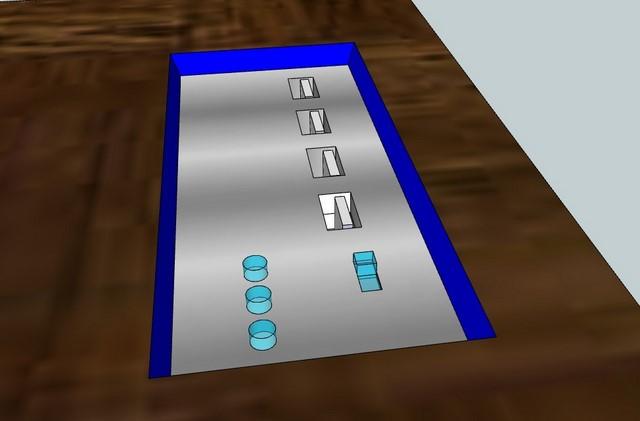

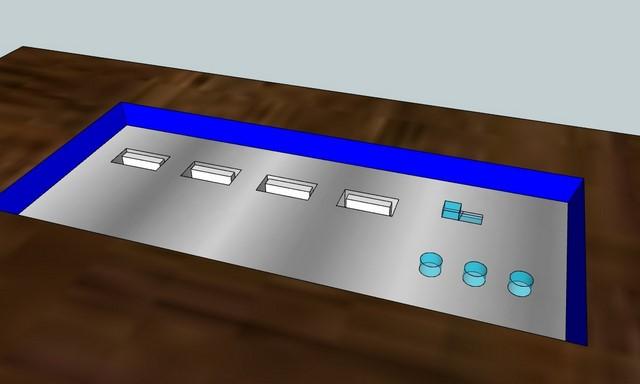

Продолжаю, пульт управления лифтом,
будет углублён в стол. Там же будет
USB - коммутатор, возможно ещё что то.

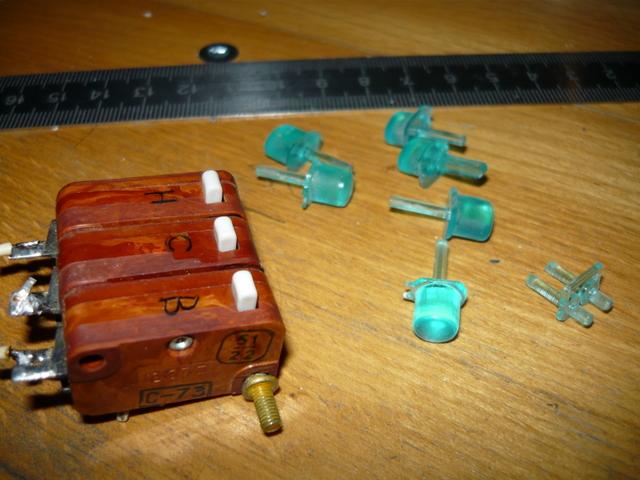

Нашёл такие прозрачные кнопочки.
Со схемой почти закончил, осталось спаять
шнуры и испытать. С автоматами пока не чего
не решил, просто поставил.

[Валеркин offline]

Сегодня спаял основные шнуры лифта,
концевики, и закрыл двигатель.
Датчик Холла убирать не стал вдруг пригодиться.
Попробовал всё работает, выявились недочёты:
1. Угольники на которых крепиться монитор,
нужно скрепить сверху, их слегка перекашивает.
2. С установкой на стол шум увеличился,
просто резонирует ДСП, нужно крепить
через резиновые прокладки.
В выходные займусь устранением.

[Ki.r(u) offline]

Видео не снял?Именно смонтированного.

[Alcohol™ offline]

А крышка будет ? И какая если не секрет ?

[Валеркин offline]

Ki.r(u), да доделаю тогда может и сниму, что одно и тоже снимать.

Alcohol™, крышка будет точно, но пока не знаю какая,
возможно откидывающаяся назад.

[Валеркин offline]

Начал делать "пульт", купил дешевый USB коммутатор, странно,
но на упакованном девайсе уже царапины. В ножках маленькие
магнитики. Пайка не очень, шнур короткий и один проводок
уже отвалился. Стоит 200р. за что. Ну да ладно что нибудь
придумаем, пока вырежу панель, установлю кнопки,
а там видно будет.

[Валеркин offline]

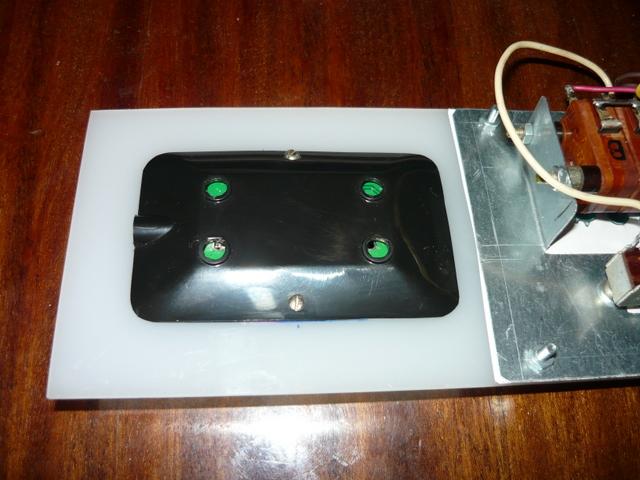

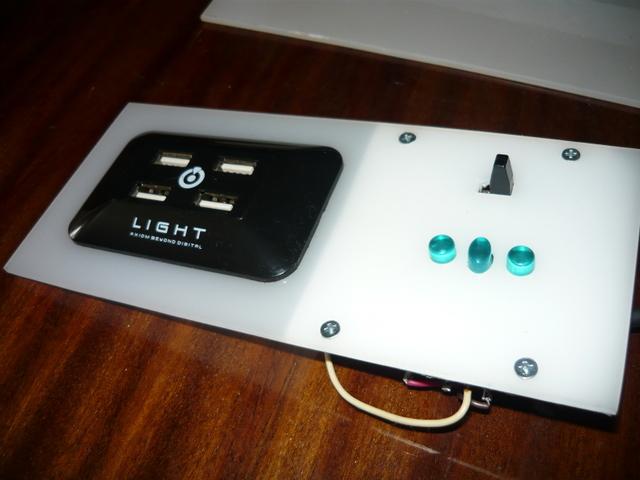

Сегодня Почти сделал пульт, провозился целый день.
Осталось сделать рамку и крышку.

[Валеркин offline]

Сегодня подгонял и крепил USB HUB,
Пришлось сточить по высоте нижнюю крышку
по периметру, и прикрепить на винтики.
Всё получилось, верхнюю крышку отполирую

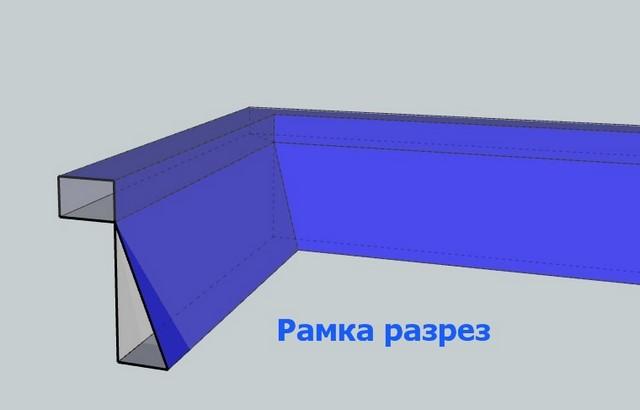

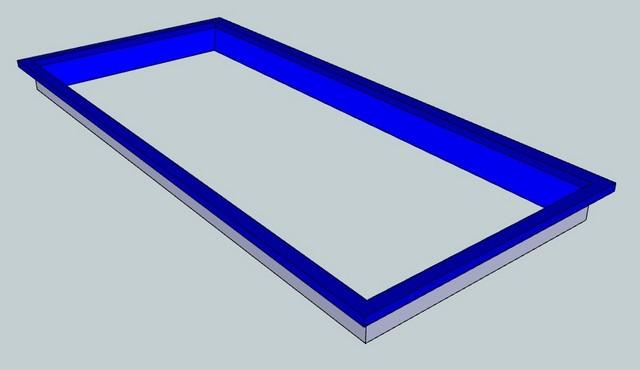

или покрашу, вместе с будущей, рамкой
обрамления. Пока не знаю из чего её сделать.
Панель просвечивает, проложил для пробы
белую бумагу, на фото видно.
