Проект "Integrated"

[Nordi offline]

Давно была идея разместить под столом малошумный и незаметный компьютер для просмотра фильмов, серфинга в интернете и музыки (а заодно и проверить способен ли я хоть на что-то в моддинге). Раздобыл из завалов шкафа материнскую плату mini ATX, и блок питания с жестким диском. Несколько часов раздумий о том, куда и как крепить под столом все это "богатство". В итоге сошелся на варианте небольшого корпуса, который будет спрятан за столом и не будет заметен со стороны.
Но для того, чтобы его не было видно, пришлось соблюсти некоторые размеры, глубина корпуса не более 90мм и ширина не более 200мм.
Вечер разглядывания своих комплектующих, рисования их в Sketch Up'e и оценка масштабов работ.
Комплектующие:
Материнская плата - Intel DG45FC
Процессор - Intel Pentium Dual-Core E5200
Блок питания - внутренности от Sparkman SM-250W
Жесткий диск - WD 320GB
Вентилятор на 120мм (вдув) и два вентилятора на 80мм (выдув).

Но, естественно, в процессе появились вопросы к более продвинутым в этом деле людям, а именно:

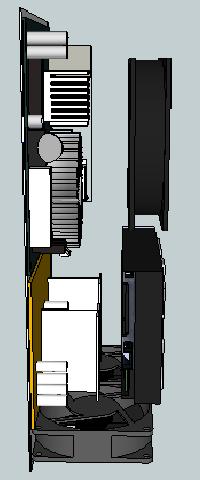

1. Из-за того, что глубина не должна превышать 90мм, решил снять вентилятор на процессоре, оставив только радиатор, но поставить перед материнкой большой вентилятор. Хватит ли обдува от него для охлаждения процессора и моста?
2. БП и жесткий диск находятся непосредственно под материнской платой. Хватит ли потока воздуха от 120мм вентилятора на отвод тепла вниз, к выдувающим кулерам?
3. Стоит ли поставить сетку между БП и материнской платой, или можно оставить открытым?
4. И самый главный вопрос: правильный ли у меня вообще ход мыслей, или идея уже обречена на провал?
На этом пока всё. Есть ещё интересные идеи по совмещению рабочего стола с компьютером (не зря же проект называется "Integrated"), но о них в другой раз :D

[philosopher offline]

Видимо, подразумевается стандарт платы mITX, а не mATX; последний - побольше показанного будет.
1. Процессор Е5200 достаточно слабенький и греется не сильно, так что радиатор с медным сердечником и более высоким профилем ребер должен вполне справиться при неперсональном обдуве, как показано. На крайний случай можно сделать диффузор и им насильно завести воздушный поток на радиатор/ы. К слову, есть дешевые низкопрофильные кулеры:

2. Все зависет от вентиляторов и частоты их оборотов, но на вскидку - вроде, хватит.
3. Я бы играть с огнем не стал и заэкранировал металлической сеткой, вроде той, что идет на воздушных фильтрах автомобилей (даст минимальную задержку воздушного потока). Таратор такую любит. Да и вообще, его мнение для подобного кастома наиболее авторитетно, т.к. он один из самых опытных отечественных миниайтииксоводов.
4. Правельный.

И от себя. 90мм - продиктованно размером вентиляторов? При такой компановке вполне реально отбросить еще 10-15мм от толщины.

[Змей]

1. существуют низкие эффективные радиаторы. вместе с вентилятором - 80-90мм. стандартный кулер - может очень плохо охлаждаться кулером большего размера в виду большей мертвой зоны.
2. хард вполне работоспособен при температурах 50-55 градусов. т.е. при пассивном охлаждении. наличие проходящего воздуха стабилизирует температуру на вполне нормальных 40 градусов.
3. лучше не сетку, а нормальный корпус. почему: корпус будет играть роль воздушной трубы.
4. бп рядом с винчестером, особо открытый бп - не очень хорошая мысль. вернее - плохая мысль. возможно имеет смысл перенесли винчестер и установить его рядом с материнской платы около перредней стенки. платой контролера - к вентилятору процессора. так его будут обдувать потоки проходящие через радиатор и память.

[tarator offline]

где-то я такое уже видел, http://gallery.modder.ru/galleries.php? ... ry_id=3268

[Nordi offline]

philosopher, размер 90мм обусловлен "нишей" под столом, внутри которой корпус не будет заметен. Таже история и с шириной в 180мм. Высотой корпус в принципе не ограничен, но делать слишком высокий тоже не хочется.
Змей, для блока питания сделаю корпус, но с двух сторон вставлю сетку, чтобы была воздух свободно проходил через него, а жесткий диск разверну другой стороной к нему.
tarator, ну чтоже поделать, если такая компановка мне подошла лучше всего? В ворклоге твоего корпуса я и увидел что можно разместить хард рядом с БП. До этого хотел его ниже сделать, но это был бы уже слишком высокий корпус.

Пару часов сегодня рассматривал кучи старых корпусов, и вырезал из них подходящие элементы.

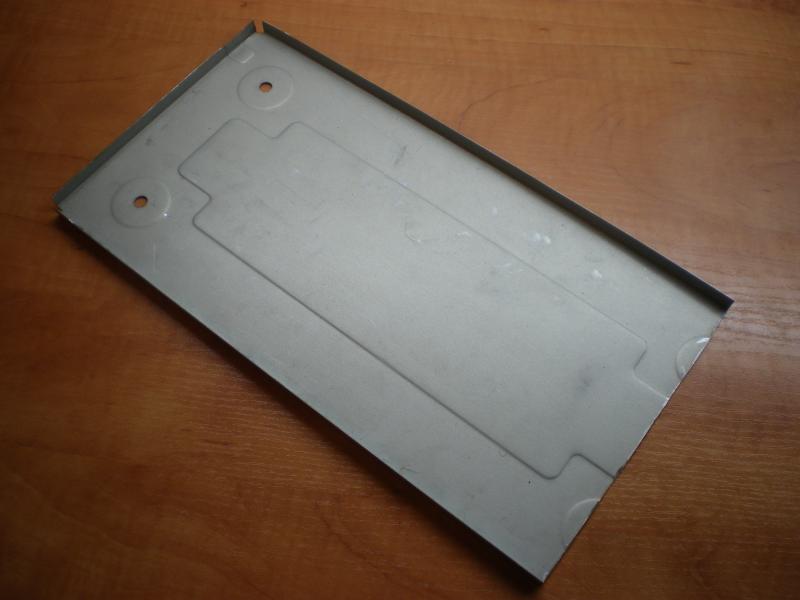

Задняя стенка:


Вместе с верхней и боковыми:

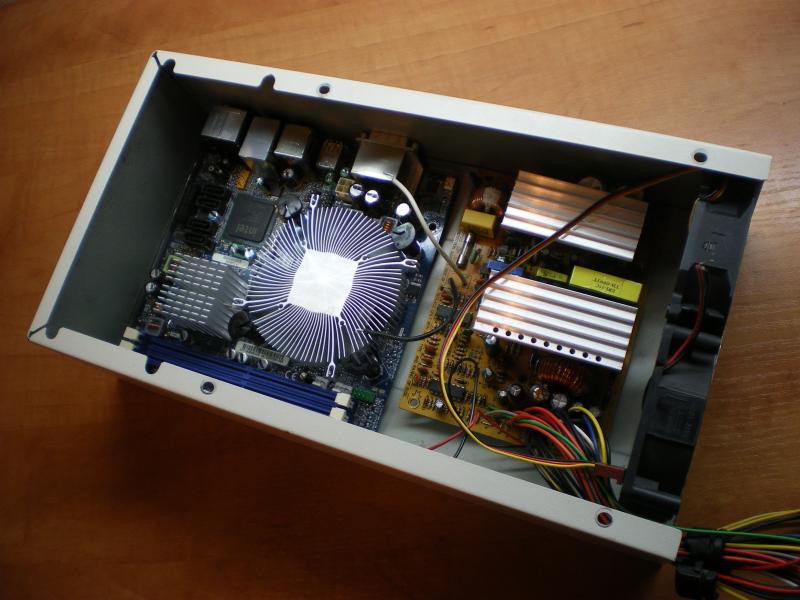

Чесались руки и по прибытию домой поставил внутрь комплектующие, вроде все влазит, и еще и место остается.

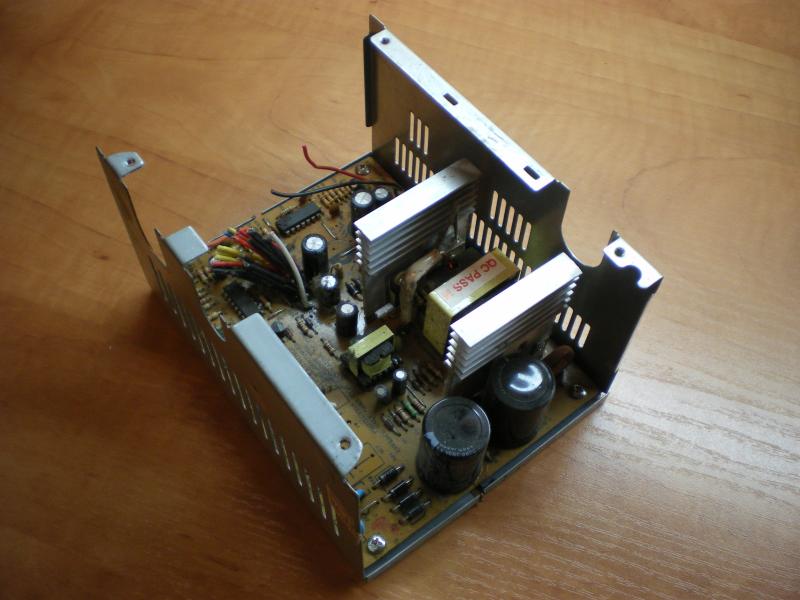

Из двух корпусов от блоков питания вырезал половинки. Их потом укорочу, вырежу отверстия для сетки и приклепаю к корпусу. (Блок питания на фотке прикрутил старый сгоревший).


Появился вопрос. Как вырезать отверстие под гнезда на мат. плате? Как рассчитать чтобы оно совпало потом с ними?
На неделе если будет свободное время - продолжу работу и порадую (или не очень порадую :D ) новыми фото.

[Sonic-Chainik]

Nordi, Я бы прикрутил к мамке стойки и намазал из термопастой.
Остаётся только аккуратно оттеснить материнкой лоток под неё.

[ПеЛьМеШкА offline]

Да грифелем от карандаша просто начертить и все, либо выцарапать иголочкой, просто засунуть и прокрутить несколько раз в гнезда под винтики, на материнке.
Я тоже хочу сделать что-то подобное, а то мешающая хрень под столом это больно уж дико как-то...

[Шурика offline]

Nordi, дык померяй линейкой расстояние между отверстиями, нарисуй квадрат с обратной стороны (чтобы сверлить было удобнее) да разметь. я так несколько раз делал и всегда получалось точно - только кернить будушие отверстия не забывай перед сверлением

[Валеркин offline]

Положи под материнку лист бумаги, обведи мать и отверстия.
Отверстия на листе проткни насквозь.
Прилепи на мыло лист с обратной стороны панели, керни, сверли. :D

[Nordi offline]

Всем, конечно, спасибо! Но проблема то в другом :) Проблемы в том, чтобы прикрепить материнку я не вижу. Меня интересует как выпилить сбоку большое прямоугольное окно, куда вставляется заглушка под гнезда (которые ЮСБ, аудио, для моника и пр.). :shy:

[tarator offline]

это делаетсо так. столбики переворачиваются и наживляются на мобо...одним словом выставляем высоту на которой мобо будет после установки по месту. Одеваем заглушку на слоты и ставим мобо в корпус, обводим карандашиком углы, больше не нать. смотрим спеки или меряем стандартную дырку под заглушку, вычерчиваем в размер...режим. Чую вопрос как снаружи потом уголки эти вычертить , линейкой плясать от края. Или вопрос как и чем резать?
даже если чутка ошибешься , ход тудым сюдым там есть как минимум 2мм в самой заглушке. а еще немного столбики можно этого, того ::-D: по месту но уже ориентируясь на установленную по месту заглушку

[oleg235 offline]

А гнать теплый воздух вниз не стоит. Лучше его знизу засасывать и сверху выдувать.

[Sonic-Chainik]

oleg235, Крутиляторам конвекция не указ.

[oleg235 offline]

Sonic-Chainik, нас на КиТЭВС за такие художества заставляли переделывать проект...

[Nordi offline]

Пытался только что сделать крепление для МБ и разметить сбоку окно под гнезда... но в силу моей криворукости, обнаружил на обратной стороне материнки детальку (без понятия что это, маленькая прямоугольная 1мм * 2мм примерно), держащуюся на одном контакте. Хотел выправить её, но она отвалилась совсем( попытки припаять её ни к чему не привели... решил включить материнку проверить на работоспособность. Как ни странно она запустилась и винда загрузилась... Собственно вопрос: если все работает без этой детальки, стоит ли беспокоиться?
