Lady`s PC [Worklog]

[Dorosh offline]

Блог как-то быстро сошел на нет, так что думаю продолжу здесь, да и формат все же удобнее и роднее - можно получить общественное мнение и нет необходимости набирать много материала на один пост. Пока скопирую то, что было, и начну тихонько добавлять новое

[Intro]
И в первой записи я хотел бы рассказать о том как мне все это пришло в глову и о том каким я это вижу. Далее идет много рассуждений, в которые можно не углубляться, а лишь посмотреть пару финальных картинок.

Довольно давно меня терзала мысль сделать мод настолько качественный насколько я смогу, отнестить ко всему с вниманием и осторожностью, и постараться приблизиться к западному уровню. На это я решил не пожалеть средств и при возможности использовать современные технологии по максимуму (качественный материалы, лазер/фрезер, проф. покраску, композиты, если понадобится и пр.)

Каким бы мне хотелось его видеть - в последнее время меня сильно восхищали западные черно-белые проекты вроде Pure, MiniMe, White Wolf и пр. Так что я точно определился что он будет выдержан в строгой черно-белой гамме.

Следующий вопрос, который я себе задал - зачем я его делаю. У меня есть корпус, которому уготована уже своя участь, да и мучать рабочие комплектующие постоянным доставанием не удобно. А второй комп и корпус мне не нужен. Вывод - корпус будет для моей девушки, обладательницы разваливающегося старенького ноутбука. Это кстати одна из причин ведения ворка в блогах, потому что форум мы иногда смотрим вместе. Это выливается в то что корпус должен быть женственным и изящным.

Вдохновение. На то каким корпус будет выглядеть в итоге меня натолкнула увиденая на радиорынке видяшка Asus GeForce 9500 GT под кодовым названием "Bravo"

Многие скажут что видяшка скудная и не стоит своих денег, но я скажу "Леди не играют в Crysis", но этого вполне хватит на HD видео, а большего и не надо, к тому же мы получаем ИК пульт.
P.S: К моменту когда я точно определился она уже стала редкостью, но с огромным трудом я ее все же купил.

Комплектация будет минимально необходимой - никаких оптичесикх приводов, кардридеров и массивов жестких дисков, игровые мощности так же не востребованы. В корпусе должно быть достаточно просторно для воздушных потоков, но он не будет большем чем это нужно. Сначала я хотел замодить старый miniTower с боковым расположением БП но позже решился на кастом. Покрутив комплектуху выбрал ее взаимное расположение что определило габариты корпуса около 350х350х150. Корпус оказался "перевертышем"
- мамка будет на левой стенке - так мне показалось удобнее орагнизовать охлаждение.


Как видно верхняя и передняя стенка будут напоминать кожух видеокарты, а плавный переход добавит изюминку.
Более подробное описание внутреннего пространства воспоследует. На внешних же панелях в итоге вполне вероятно возникнут черные аппликации.

[Dorosh offline]

[Каркас I ]

Как все знают кастом начинается с каркаса. Постараюсь описать процесс подробно и наглядно.

Традиционно каркас делается из алюмниевого углового профиля, лично мне "уголок" не очень нравится из-за особенностей его соединения - как правило его срепляют внахлест заклепками и выходит что на в некоторых местах каркас остоит от предполагаемых стенок, да и заклепки мешают плотно приложить стенки к каркасу, кроме того сам угловой профиль не слишком жесткий. Я же решил применить для каркаса квадратный алюминиевый профиль 15х15х1,5 с оригинальной системой крепления. Сам каркас незамысловат, однако благодаря предполагаемому скруглению внешней панели корпуса имеет скос с катетами 50х50мм.

"Балки" образующие боковые стенки стыкуются смежными 45-градусными скосами, при этом в полости каждого стыка находится угловая пластина так же из алюминиевого пофиля 35х35х2 к которой каждая балка крепится двумя заклепками, так что внешне все получается очень аккуртано.


Итак в целом для каркаса мне понадобится 4 балки 350мм, 4 балки 300мм две балки около 70мм на скос, и 5 перекладин 120мм
Так что закупаемся 4-мя метрами профиля, берем стусло и приступаем к распилу

Когда все распилено надо позаботиться о том чтобы у всех балок угол был одинаковым и особенно чтобы они были одинакового размера. Так что я сложил их все рядом, прижал, и обработал скос сначала ленточной шлифмашиной а затем чуть аккуртанее вручную, затем я так же поступил со вторым концом, предварительно выровняв их по первому.

Перекладины я тоже выровнял по длине. В итоге получаем набор для сборки каркаса, не хватает только двух коротеньких кусочков для скоса - ими я займусь чуть позже. Циферками я обозначил последовательность

Далее надо просверлить отверстия для заклепок. Так что так же совместно размечаем и накерниваем, сверлим и рассверливаем.




А вот и недостающие 70мм балочки на косой срез.

Теперь для сборки нам не хватает только внутренних уголков, нам потребуется 6 уголков 90градусов шириной 12мм чтобы поместиться внутри профиля, а так же 4 уголка 45градусов, которые были согнуты из прямых полосок. Так же были заготовленый такие же уголки для крепления перекладин но шириной 15мм - их уже не получится разместить внутри профиля.

Чтобы все было действительно ровно все будет скрепляться по месту, и для начала нам надо приклепать каждый уголок к одной из балок из которых будет состоять соединение. Уголок вставляется на место и поджимается деревянным клином чтобы не сместиться во время сверления

В уголке просверливаются отверстия через отверстия в балках и все заклепывается вместе.


Наконец пора собирать все вместе, для этого понадобится много струбцин, мощный уголок и хитрое приспособление представляющее собой кусок ДСП с отверстием чуть меньше габаритов собираемых стенок.


Сборка началась со "скоса" Короткие балки выставлялись и прижимались по противоположным им длинным, и в этом положении через отверстия в балках сверлились отверстия в уголках а затем они приклепывались друг к другу.


Поскольку отверстия были близко к углу для сверления пришлось использовать дремель с гибким валом - лишь его маленкая рукоять не упиралась в смежную балку позволяя сверлить перпенидикулярно.

Вторая стенка собиралась поверх первой чтобы быть абсолютно идентичной



Вот мы и получили две стенки, которые предстоит еще скрепить между собой перекладинами, но об этом в следующей части.

[Dorosh offline]

[В Россию, с любовью]

Думаю многие сталкивались с проблемой приобретения нужных компонентов для моддинга в пределах нашей Родины. И хоть проживаю я в ее столице даже здесь некоторые нужные вещи найти не получается, и если они даже когда-то были в наших моддинг магазинах то завозились одной партией и после ее распродажи так и остались белыми пятнами в прайс листах с оптимистичной но вечной кнопочкой "Оповестить при наличии". Т.к. я пообещал себе не скупиться в этот раз твердым шагом я направился на сайты зарубежных мод-магазинов. И вот на днях получил посылочки оттуда, что же мне приехало.....


Да, многие узнали фирменный стиль ныне достаточно популярного магазина MDPC-X, который славится в основном оплеткой (о котрой можно почитать у квайкера) но меня он привлек не этим. Итак ранним морозным утром на почте мне вручили пакет прямиком из Германии.

И вот его не богатое, но ценное содержимое

Два фута бесплатной красной оплетки стали для меня приятным сюрпризом, в этом проекте она мне не пригодится, но в быту у моддера она не пропадет :)
Гвоздем программы стали 50 черных винтиков М3 с полукруглой шляпкой и шлицом под шестигранник. Часто именно винты становятся вызывающей недоделкой некоторых в целом очень хороших проектов, потому что у нас их действительно тяжело найти.

А в дополнение к ним MDPC предлагает использовать черные пластиковые шайбы, котрые защитят окрашенное покрытие, работают как диэлектрическая прокладка и делают винтики еще красивее. Последний пункт конечно может вызывать споры (Винты и сами по себе красивые) но вот с облупившейся краской под винтами я знаком не понаслышке, так что я не пренебрег ими.


Т.к. в этом проекте я решил реализовать моднную и очень полезную систему прокладки кабелей за поддном материнской платы и выведение нужных проводов исключительно вблизи нужных коннекторов, были приобретены держатели, которые помогут упорядочить прокладку проводов по всему корпусу. Малые имеют внутренний диаметр около 5мм а большие - около 12. На сайте написано, что для размещения больших держателей понадобится 13мм расстояния между поддоном и стенкой (что точно соответвовало моим замыслам), однако на деле их высота составлет 14мм что стало неприятным сюрпризом, но безвыходных ситуаций не бывает, так что эту проблему я как-нибудь решу.

Ну и завершающей частью стали специальные шайбочки, чуть больше чем те, что мы рассмотрели в начале, на которые надеваются декоративные крышечки, чтоб прикрыть болтики, но зачем прикрывать красивые болтики я так и не понял, так что я буду прикрывать ими некрасивые (с точки зрения черного цвета) гайки М3, которыми я буду затягивать держатели.


Вторая партия товаров была заказана в магазине performance-pcs, т.к. сборные заказы из этого магазина собираются регулярно и на нем был широкий ассортимент оплетки, что и остановило мой выбор на нем.
Поясню почему же я не заказал оплетку с вышеуказанного MDPC-X: дело в том что я не сторонник современной технологии оплетки каждого провода, ведь на моей памяти начали оплетать провода, собирая их в связки, чтобы навести в них порядок, а здесь мы получаем ту же лапшу, только одноцветную. Так что мне требовалась оплетка не на один провод.

Я заказал 25 футов (7,5 м) 1/8" (3,2мм) белой оплетки производства Techflex, в которую по расчетам должно идеально влезать 4 стандартных 2мм провода - тоесть можно оплести обычные кабели питания Molex и SATA (которых правда у меня будет от силы по одному каждого). Ей же будут оплетаться и более мелкие связки вроде вентиляторов, USB, аудио и кнопок с передней панели и т.п.
И еще 5 футов (1,5 м) 1/4" (6,3мм) оплетки того же цвета. Она пойдет на оплетку 24 пинового питания материнки группами по 6 или 8 проводов. Хоть я и говорил что предпочитаю монолитные связки, жгут из 24 проводов представляет собой довольно негибкую и объемную вещь, да и резкое изменение поперечного сечения от коннектора до связки не позволяет особо облагородить это место термоусадкой.


Второй по важности вещью стал небольшой набор черных коннекторов для БП (24-pin ATX коннектор, 4-pin коннектор доп. питания процессора, SATA коннектор, и пара 3-pin коннекоторов для вентиялторов ) и контактов к ним. При желании черные коннекторы можно было бы поискать на всяких сгоревших БП по барахолкам, но общие затраты денег времени и сил в ряд ли бы окупились, т.к. суммарная цена этих пластмассок составила не больше $3.
А вот пины - другое дело, цена комплекта контактов для каждого разъема превышает его стоимость до 4 раз, но я уже удостоверился что выковыривать старые пины и паять к ним новые провода - рабский труд с поганеньким результатом.

Так же редкий гость в наших краях - SATA дата кабель с "левым" угловым разъемом.

Ну и качетвенному проекту полагаются качественные вентиляторы. Нойсблокеры Black-SilentPRO судя по обзорам являются одними из самых удачных по соотношению шум/производительность (еще одним вариантом были вентиляторы серии S-flex от Scythe, но нойсблокеры подкупили богатейшей комплектацией).

И последним штрихом для них стали два гриля-пылефильтра из перфорированной сетки.


Вот и все. чем я хотел на сегодня похвастаться. Забавно, что большая часть покупок пришлась на товары для организации аккуратной и красивой проводки в корпусе (в свое время я подробно рассмотрю оплетку). Хотя качественные вентиляторы составили чуть менее половины цены всего купленного.

Так же хочу выразить благодарность людям, помогавшим мне реализовать заказы.

[Dorosh offline]

И после этого проект встал т.к. я ожидал пока фрезеровщик сможет выполнить мой заказ на панели для корпуса из алюминия (резка + гибка), но так и не срослось и в итоге я заказал их в сторонней фирме по лазерной резке.
Мне требовались:
1) Задняя стенка с набором отверстий (да логичнее было попытаться взять готовую но в силу малости габаритов корпуса стандартные не подходили, к тому же они хлипенькие на мой взгляд)
2) Поддон материнской платы без отверстий - все сделаю по месту, т.к. довольно сложно разметить заранее по неточным моделям
3) Бокс для БП - тут все довольно просто, одна глухая стенка с отверстиями для крепления платы и отверстия для выхода воздуха (изнутри будет сеточка)

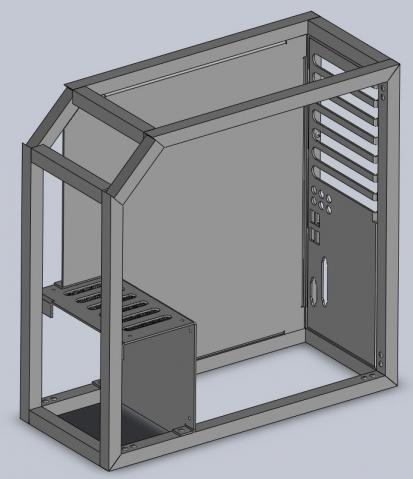

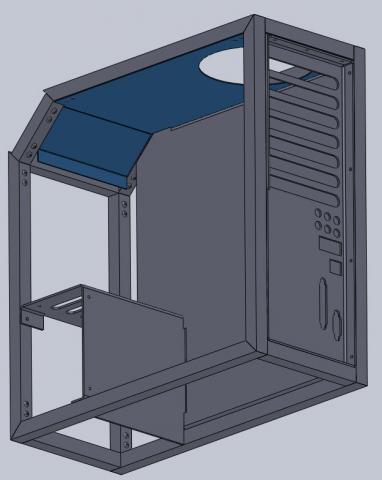

Ну вот моделька каркаса с панелями

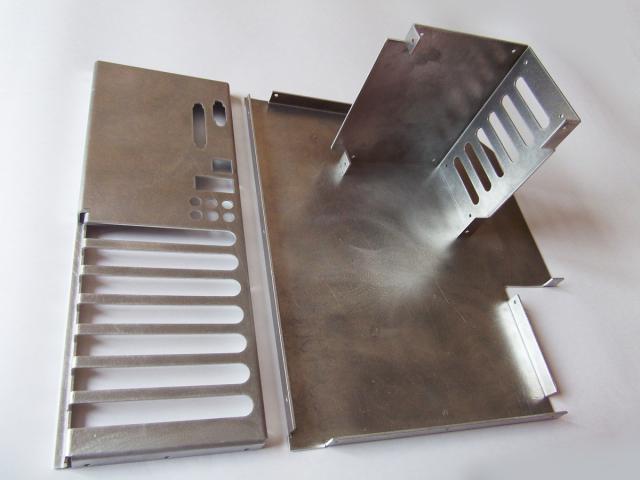

И вот недавно мне наконец сделали их, 2мм алюминий, причем достаточно жесткий - так даже большая панель не будет "играть" и вообще все элементы возьмут на себя часть несущей функции


Но гибка не самый точный вид формообразования, так что по высоте между панелями и внутренним контуром каркаса получилась щель около 1мм - я хочу просунуть туда "потолок" - панель из 1мм алюминия которая будет дополнительно ограничивать внутреннее пространство - к ней будет крепиться верхний вентилятор и за ней можно будет укладывать провода. Так что пока я не приступаю к сборке - нужно найти материал и все выпилить, но даже небольшие листы алюминия стоят в строймагах приличных денег - сейчас дмаю что может будет не дороже заказать ее снова в резке - материала мало и длина реза тоже невелика, и гибка не потребуется. Так что отправлю запрос - будем ждать результатов.

А за это время, на удивление, мой ворклог умудрился выйграть в конкурсе мод месяца за январь на сайте Modmag.net :super: и ко мне уже приехали классные призы (радиатор Thermalright HR-05/IFX для чипсета и набор Scythe Hard Disk Stabilizer 2) :

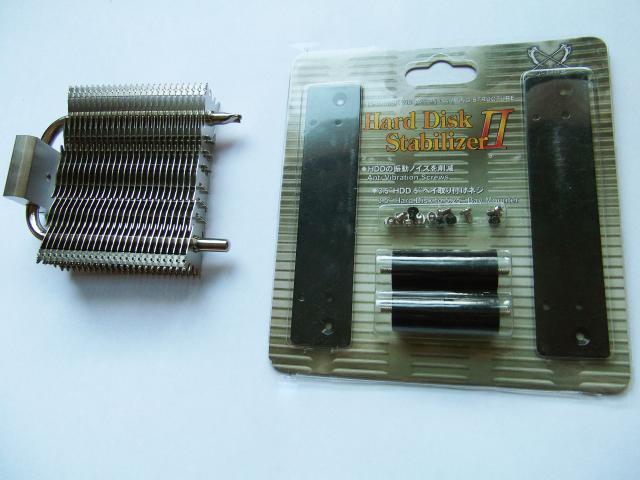

Резиновые шайбы из антивибрационного комплекта я обязательно использую в этом проекте, ну а хороший радиатор лишним не бывает :wink:

[Dorosh offline]

Итак немного поработал, сначала пришлось поработать косвенно - над заклепочником.
Дело в том, что из-за особенностей конструкции ось некоторых отверстий под заклепки очень близко расположена к паралельной поверхности что затрудняет заклепывание под прямым углом.
Был куплен дешевый заклепочник за 100р - выбирался по наименьшему диаметру головки

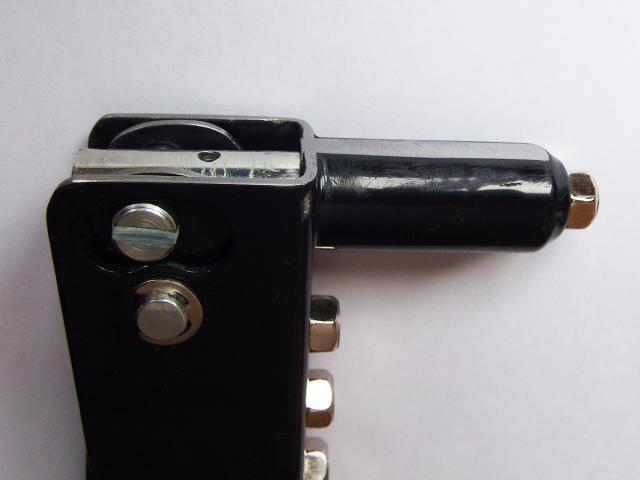

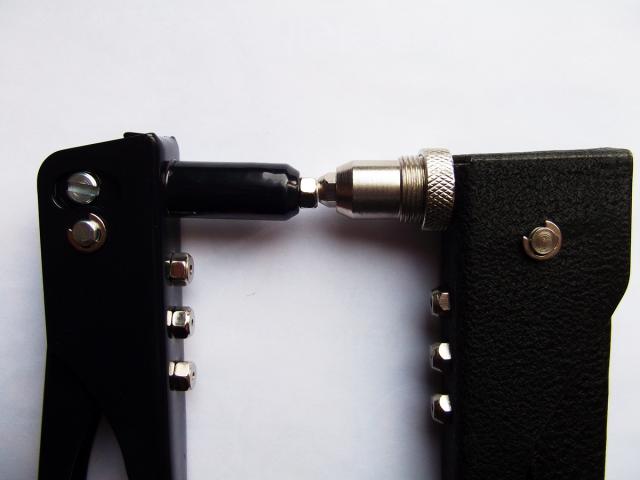

Для сравнения - мой основной заклепочник тут головка чуть больше в диаметре а гайка увеличивает его еще больше

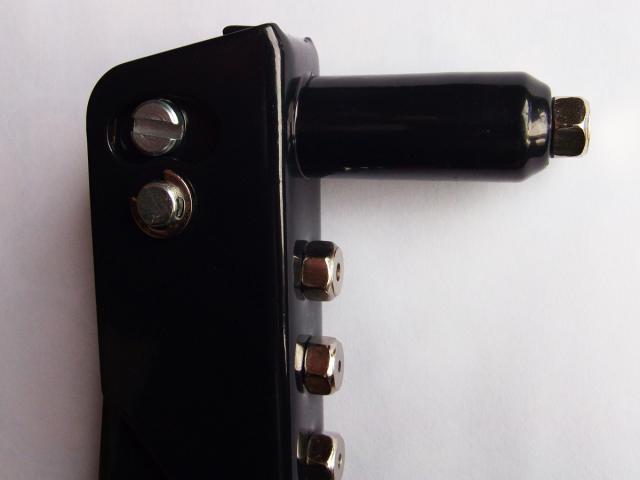

И при помощи болгарки вся выступающая верхняя часть была срезана и более-менее зашлифована

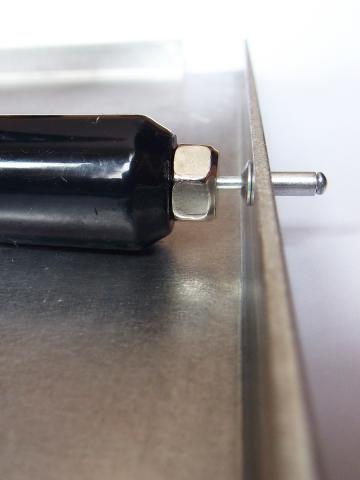

теперь можно спокойно заклепывать с растоянием оси от плоскости до 9мм

Правда как ни удивительно сам заклепочник работатет отвратительно и без посторонних вмешательств - захватывает заклепку один раз из ста.

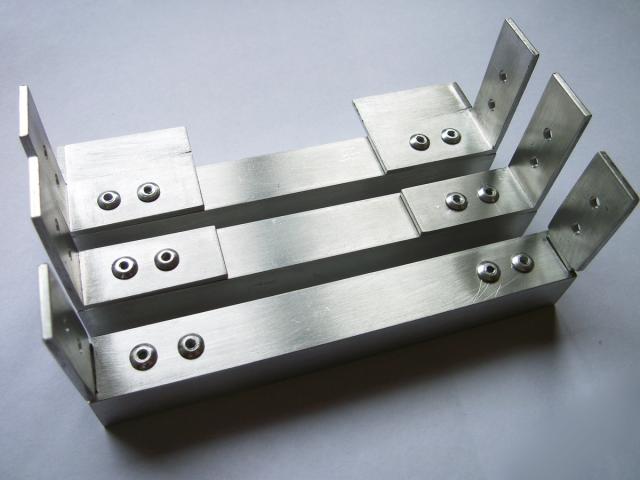

И удалось подготовить перекладины прикрепив к ним уголки

1) Верхняя перекладина с уголками удлиненными с одной стороны будет располагаться снизу сепреди (где отсек БП). К выступающим частям будет крепиться вентилятор - по аналогии с выступами сверху от детали, являющейся корпусом БП
2) Вторая перекладина самая обычная - верхняя из пары на косом срезе
3) Эта перекладина нижняя на косом срезе - над БП, пришлось прикрепить уголки изнутри (сделав соответсвующие пазы) чтобы выйграть пару милиметров зазора для размещения HDD - напомню он располагается вертикально над БП и будет "утоплен" в раму. Именно вертикальный зазор между крышкой БП и перекладиной я увеличивал чтобы жесткий диск влез по длине с зазором.

[Квайкер offline]

Меня мучала аналогичная проблема с заклёпочником, но до такого догадатся я не додумался :lol: Обязательно проделаю тоже самое как-нибудь...

[RAIMEN-13 offline]

Начало просто класс. Видится буржуйский уровень :beer:

[Ki.r(u) offline]

Эх,вот взял меня и расстроил.Расскажи как из МДПС заказывал.

[JON2006 offline]

Ну прям как сладкой помадкой обклеен :) Слежу с удовольствием. Подход к моду с умом.

Мне кажется, что аппликации будут лишними на такой красоте :)

Кстати, а где будут приводы или будет USB привод? Кстати представил моддинг USB привода под дизайн корпуса :)

[Dorosh offline]

Ki.r(u), обычный заказ без всяких сборников, оформлял "другой человек" т.к. моя карточка не поддерживается пейпалом, а банковский перевод - нереально (дикий геморой и дикие проценты)
JON2006, апликации если будут, то тоже утонченно женственные что-то в стиле растительных узоров


Привода не будет т.к. отпала в них необходимость, там место на ноутбучный хватило бы но я решил что просто не нужно, если вдруг что то да - USB привод решит проблемы.

[Sonic-Chainik]

Dorosh, Ой, зря каркас так сделал!
Почему нельзя было надпилить профиль, как Змей дела?




Сорри, что картинки такие большие. :shy:

[Dorosh offline]

Sonic-Chainik,
1) Зачем? Внешняя панель будет самостоятельным элементом, делать идеально повторяющий ее каркас я не вижу смысла просто.
2) Мой вариант жесткий - змеевский вариант сам по себе не жесткий у него эта часть не была несущей, а у меня если бы угол не был жестким, форма прямоугольника бы "плавала"
3) Радиус дуги отличается значительно, мне не хватило бы пропилов, скорее пришлось бы делать треугольные вырезы, да и гладкость такой дуги оставляла бы желать лучшего, что опять таки обращает к пункту 1.

[Sonic-Chainik]

1. Её повторяющий или несущий её?
2. Жетскость добавляется поперечными рейками.
3. Значит можно было сделать пропилы пошире.

ИМХО Всё конечно.

[Dorosh offline]

1) Нет необходимости ее нести т.к. она будет прочная сама по себе (композит)
2) Добавлять жесткость нужно в той же плоскости, что и дуга, поперечины то будут, но если на такой каркас надавить сверху дуга будет деформироваться. Надо укреплять дуги хордами - у Змея дуги в гризонтальной поскости замкнуты перекладинами, а мне по сути пришлось бы сделать те же самые балки под 45 что у меня и меются. По сути я могу сейчас приделать на каркас скругления из полосы, но не вижу смысла просто.
3) В итоге от квадратного профиля ничего не останется - проще взять полосу, чем перевести 75% материала в опилки.

[Dorosh offline]

Работа потихоньку движется, за вчера сделал не очень много т.к. ходил на "The Wall" Роджера Уотерса :super:

Почти зашлифовал все детали с гибки

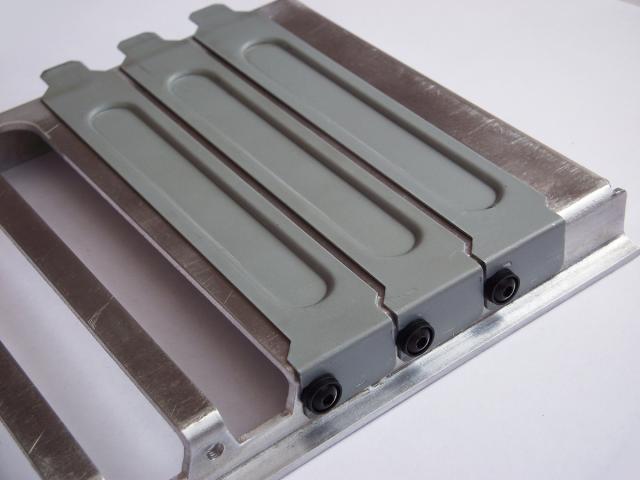

На задней стенке нарезал резьбу в отверстиях крепления планок PCI, вроде нормально но туго затягивать не решаюсь, алюминий все-таки

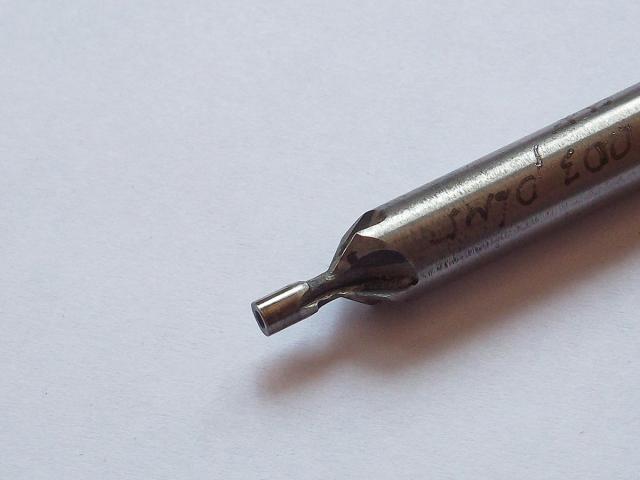

На корпусе БП зенканул отверстия для винтов (те что на глухой стенке будут держать плату, а верхние будут крепить сетку), пользуясь центровочным сверлом

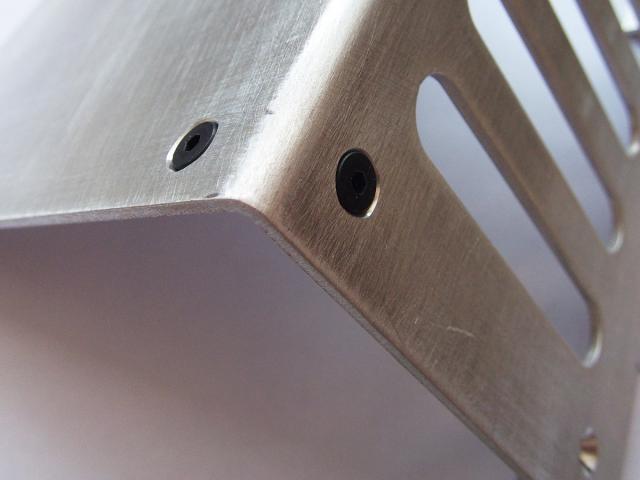

Cделал чтобы головки винтов были заподлицо, но думаю может еще немного углубить чтобы компенсировать слой порошковой краски, кто красил - подскажите какая там толщина примерно? стоит ли с этим заморачиваться? confused


Последнюю деталь для каркаса ("потолок") оказалось выгоднее заказать на резке - раскрой моей детали габаритами примерно 150х350 из 1мм алюминия (плюс отверстие для кулера, которое вручную в тонком алюминии было бы проблематично сделать своими силами) обошлось мне всего в 300р, в то время как кусок 0,8мм алюминия 500х200 в Castorama стоит около 500р. Ну и еще за 100р мне сделают два ровных и качественных сгиба - всяко дешевле постройки самодельного гибочного станка. Через недельку будет готово, ну и вот моделька чтобы была ясна его конфигурация
