Качественный УНЧ с инвертирующим включением на LM3886

[_Elektrik_ offline]

Собсно начитался тут всего по интернету по поводу изготовления самодельных звуковых усилителей, и вот решил по совету друзей создать новую тему чтоб визуализировать свой проект так сказать для широкой публики. Критику и советы воспринимаю нормально... Тему создаю первый раз так что если что где не так.. говорите я исправлю...

[INZHENER_BWS offline]

_Elektrik_, собственно рассказывай для каких целей, мощность...
Фото продвижения проекта и из чего делаешь :beer:

[_Elektrik_ offline]

Мощность для дома. да просто давно хотел собрать такой.. Вот занялся. хоть бы закончить.. Цифровик "уфо" конечно фотик не ахти. но думаю лучше телефона будет.

[Летячий мыш offline]

_Elektrik_, у тебя 6лмок как я понял, что собираем с? :) если стерео, то это просто параллель по 3 на канал, я верно мыслю? :)

[_Elektrik_ offline]

Ага именно так... Ну я насчет трех не уверен но 2 ЛМ точно будет 3 наверное транс не потянет. Думал плату сделать по 3 штуки на канал, но запаивать пока буду 2 на канал а там видно будет. Вот тут схемка интересная. по ней у меня вопрос! кстати как картинки прикреплять в форум?

[_Elektrik_ offline]

Написать написал а ссылку не кинул. Пардон))) http://www.vegalab.ru/content/view/177/52/

[Летячий мыш offline]

_Elektrik_, внизу под полем для ввода букв, "Прикрепить картинку".

[Летячий мыш offline]

_Elektrik_, внизу под полем для ввода букв, "Прикрепить картинку".

[_Elektrik_ offline]

наверное я не очень внимательный... нашел как прикреплять

[Летячий мыш offline]

_Elektrik_, внизу под полем для ввода букв, "Прикрепить картинку".

[_Elektrik_ offline]

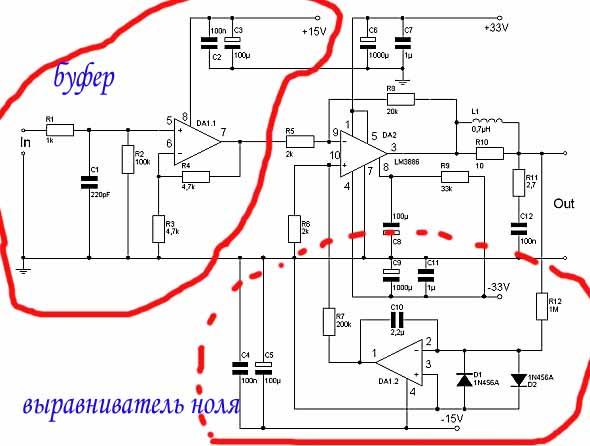

Летячий мыш Исходя из схемы мне нужна только первая часть? "буфер" если предположем взять за основу твою печатку которая выкладывалась ранее то одна ОРА будет на один канал. и подключать её как тут . так? или нужно чтото еще.. и этот выравниватель ноля... В твоей схеме его вроди как нет... на сколько он необходим?

[Летячий мыш offline]

R12 подбирать надо, у тебя не 1 лмка, а три, следовательно и номинал другой будет(ВНИМАТЕЛЬНЕЙ!)
С1 220pF - спорно, экспериментируй с ним и без него, как будет звучать, там пеполярник - ищи WIMA кондёр туда - самый качественный, по обличию подушечка красная.

[Летячий мыш offline]

в моей схеме ОРА 2134 - СДВОЕННЫЙ ОУ, т.е. в ней сразу два канала. Выравниватель я из принципа не ставил, потому, что с 10ой ноги стоит переменник(подстроечный), который позволяет выставить ноль в ручную, но ты если хочешь - собирай с выравнивателем, так же бери OPA 2134 для двух каналов, обвязка в схеме у тебя нарисована,но плата усложнится в разы имей в виду :)

[_Elektrik_ offline]

Информацию для размышления получил.. пока буду перерабатывать... Не знаю как скоро я набросаю схемку.. если гуру, Летячий мыш одобрит буду травить... и потихоньку делать..

[Летячий мыш offline]

Дерзай, удачи :) :beer:
