Проект " Rupture brain"

[INZHENER_BWS offline]

Летячий мыш, Спасибо)))
На счет аттенюаторов и Цобеля, не понимаю...
А вот насчет фильтров пассивных не подскажешь чего хорошего?

[Летячий мыш offline]

INZHENER_BWS, аттенюатор...ну говоря русским языком, ты должен каждую динамическую головку задавить резистором подобранным так, что бы при подводимом сигнале у них всех троих была одинаковая отдача. Т.е. что бы у тебя одна голова например ВЧ не перекрикивала НЧ или СЧ, чтобы ровно все три головы звучали, согласование короче это называется. Цобель отдельная песня и не всегда нужна, иногда спасает ВЧ, иногда наоборот замыливает их, теряется прозрачность и чёткость, вата получается. По поводу пассивных фильтров. Медь(для катушек), начиная от 0.9 до 1.5мм можно использовать. Кондёры как я уже говорил, К-73-16, на напряжение не менее 160В, лучше 250В. Что ещё?

[Летячий мыш offline]

А да, катушки мотать на воздушном фильтре. Никаких ферритовых стержней и прочей белиберды. Строить их на панельки, последовательно одну на бочок, вторую на пузико, третью поперёк и т.д. Соосность и симметричность - враг в данном случае.

[INZHENER_BWS offline]

Так а счет аттенюторов надо будет наверное думать когда будут динамики на руках)))
А вот схемка для фильтров не помешала бы...
Такая думаю примерно будет

[Летячий мыш offline]

10 мН знаешь, какого размера будет катушка? )) + 300Мкф на такое напряжение да и ещё что бы был неполярный, знаешь скока стоить будет? ))) + у тебя всё параллельно, сопротивление стремиться к низшей точке, а это для усилителя не есть хорошо... =-)

[INZHENER_BWS offline]

Летячий мыш, Да схемка неудачная... сейчас в нэте исчу чего хорошего)))
Соединять наверное буду согласно схеме

[Max Gluck offline]

а точно 6 Ом получается, а то по формуле сопротивление динамиков = 3,2 Ома

[INZHENER_BWS offline]

Max Gluck, ага точно получается 3,2 Ом, тогда всё последовательно (СЧ-СЧ-НЧ) и ВЧ параллельно или всё последовательно (СЧ-СЧ-ВЧ) и НЧ параллельно
и получится 6 Ом

[Летячий мыш offline]

сразу оговорюсь, чем выше сопротивление колонки, тем лучше. В идеале у тебя должно быть где-то 8-10 ом. индуктивности тоже дадут своё сопротивление + аттенюаторы. Думаю эта схема удачна. Дело за малым, фильтры=-)

[Max Gluck offline]

шунтированием может увеличить сопротивление?
я правда не мастак в таких вопросах

[INZHENER_BWS offline]

Летячий мыш, а если все соединить последовательно? незнаю как поведет себя ВЧ)))

[Летячий мыш offline]

смотри, НЧ ставишь как в задумывал. параллельно. две СЧ последовательно и параллельно ВЧ соединяешь последовательно с резистором(для аттеньюации будет нужен) думаю будет у тебя около 8-10 ом АС.

[Летячий мыш offline]

В общем как купишь динамики, я тебе рассчитаю фильтр, не парься. ::-D: копи деньги на дины ::-D:

[INZHENER_BWS offline]

[quote="Летячий мыш"]В общем как купишь динамики, я тебе рассчитаю фильтр, не парься. ::-D: копи деньги на дины ::-D:

[Летячий мыш offline]

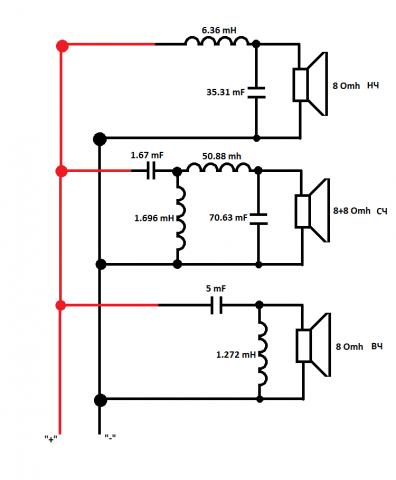

Колонки я тебе уже предложил. 2 отсека. НЧ ОБЯЗАТЕЛЬНО отдельно от остального. И кстати не ведись на новомодное веяние располагать НЧ бошку в торце АС, всё таки НЧ направленность должна быть как и у остальных голов... А по поводу фильтра я уже накидал примерно, что будет, если дины брать те, что ты изобразил постами выше.
