Качественный УНЧ с инвертирующим включением на LM3886

[_Elektrik_ offline]

Летячий мыш, если не сложно в трех словах о изготовлении двухсторонних ПП. как переводить ресунок, я никогда не делал... Дай мне свою почту пришлю файл в луте, глянешь правильно ли я добавил вторую сторону...

[Летячий мыш offline]

рисуешь в проге как обычно, НО когда дело доходит до перевода, одну из сторон, печатаешь ЗЕРКАЛЬНО и всё, дальше операции те же самые - перевёл на текстолит, сначала одну сторону, вторую закрасил или заклеил чем-нить, вытравил, отчистил от тонера, перевёл вторую сторону(для того, чтобы не промахнуться дырки сверли сразу и по ним соосно лови пятачки), далее повторяем операцию, ту сторону которую уже вытравил закрасил\заклеил, вытравил, всё смыл и вуаля :) почта моя noobaka@mail.ru

[_Elektrik_ offline]

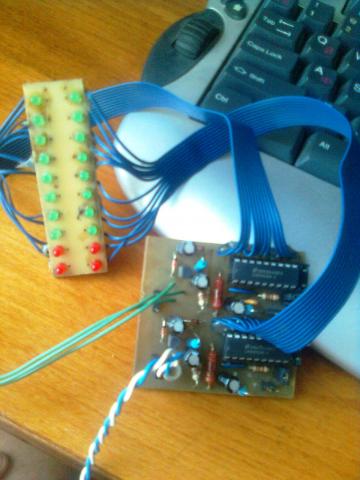

пока успел только это.. цывровик немного сломался.. по этому фота с телефона

[_Elektrik_ offline]

Капец.. с телефона выбирал фоту и немного не ту выбрал.. это кстати был кот Кузя..

[Летячий мыш offline]

Кот зачётный ) Платы тоже) Молодец!

[_Elektrik_ offline]

Эх давно тут небыл.. вот достал текстолит двухсторонний.. решил попробовать сделать двухстороннюю платку..

[_Elektrik_ offline]

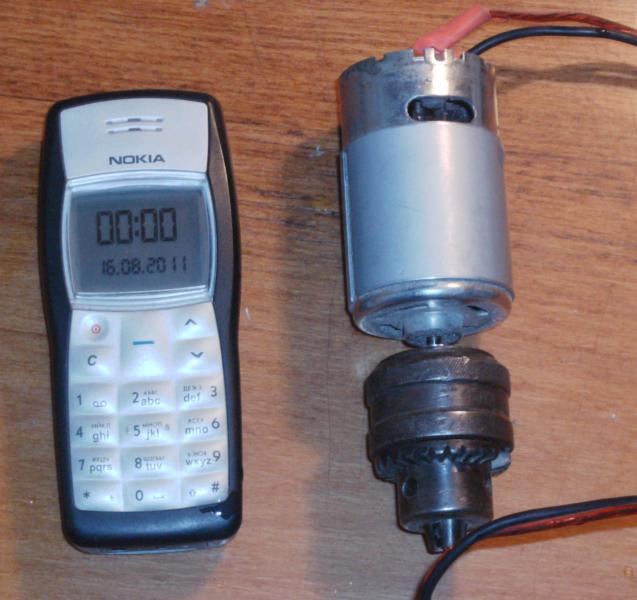

усердно сверля плату спалил самодельную дрельку, был этот патрон и мотор от видеомагнитофона, щас мотор поменял, стоит от шуруповерта..

[_Elektrik_ offline]

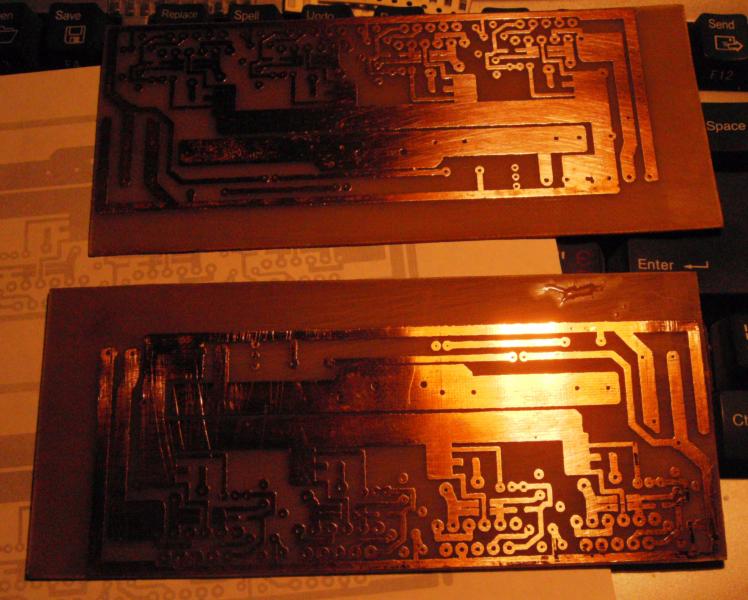

вот собсно платки , вторую сторону думаю доделать на днях..

[_Elektrik_ offline]

Ну вот примерно так!!! осталось дотравить и допаять..

[_Elektrik_ offline]

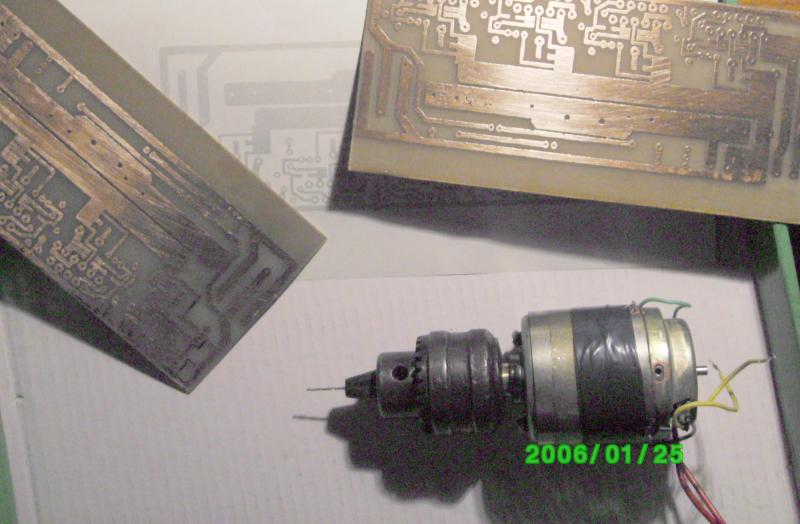

Собсно старая дрелька....Царство ей небесное))))

[BOJI4OK offline]

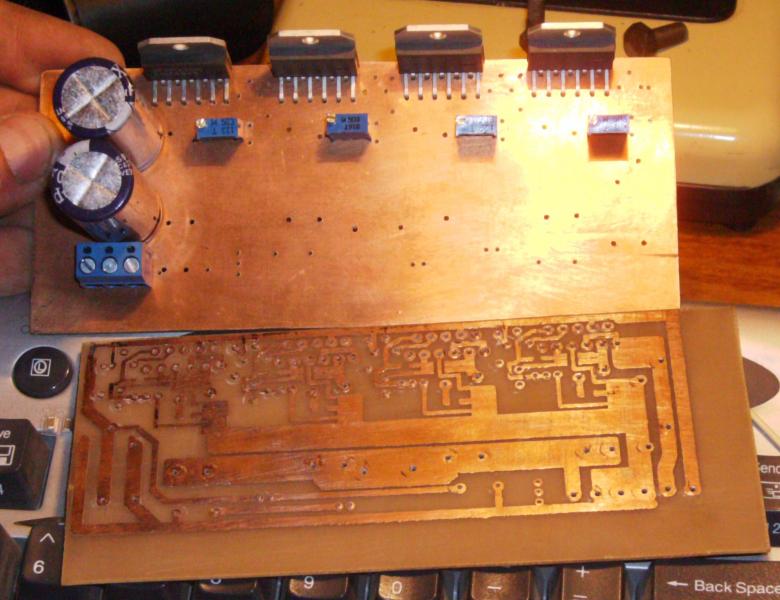

_Elektrik_, на предпоследней фотке двусторонняя платка уже вытравленная с деталюшками?
Она зенковаться не будет со стороны не травлёной фольги?

[_Elektrik_ offline]

BOJI4OK, эти две платы абсолютно одинаковые, и со стороны не травленой фольги еще будет наносится рисунок и травится. Детали я повтыкал просто для вида. Вот хочу быстрей доделать, и выложу готовую...

[_Elektrik_ offline]

BOJI4OK, Вот только закончил. Сори за качество лучше не смог...

[_Elektrik_ offline]

не знаю заходит сюда кто или нет.. но вот снова появилась минутка полудил платки.. теперь осталось паять.. и снова не могу добавить фото

[Валеркин offline]

Заходим посмотри количество просмотров твоей темы. Платы нормально
вытравлены паяй. :D
