Усилитель для наушников

[Александр Слободян offline]

Sblek, данная лампа будет работать... :D

[Sblek offline]

может и будет но .. нестабильно , она не низковольтная
есть именно низковольтные , счас непомню уже какие

[Green_and_fat offline]

она в качестве ПРЕДусилителя используется. Куда там еще больше анодку-то?

[Александр Слободян offline]

Sblek, Стабильно будет... Проверено.. Данная лампа работает стабильно до +13 Вольт ...

А низковольтные были типа таких (для военки разрабатывались в свое время):
6с63н
http://www.eandc.ru/catalog/detail.php?ID=2611

[Александр Слободян offline]

Также отлично работают при анодном 9В, лампы 12AX7, ЕCC83 или 6Н2П.

[Screaming offline]

Ничего толком не сделал, потому как сначала защита диплома (защитил на отлично, теперь я дипломированный радиомеханик). Потом отправка в армию...
В общем, через год буду делать.

[Screaming offline]

Вот я и вернулся. Год прошел, а желание собрать усилитель не прошло.

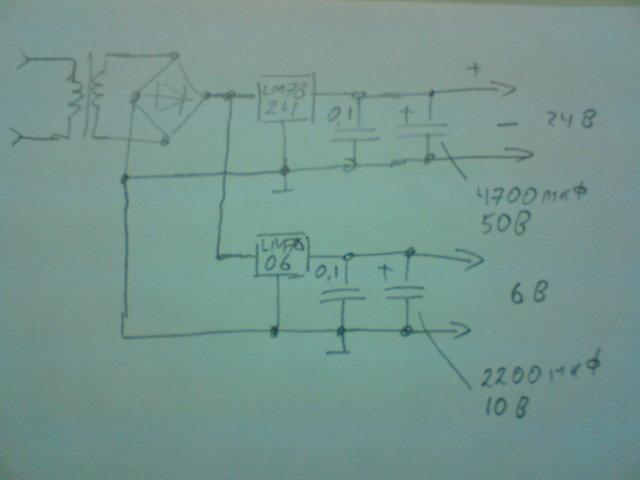

Итак, схема блока питания с применением стабилизаторов.

[-ALS- offline]

на входе стабилизаторов должна быть такая же пара электролит+керамика

[Screaming offline]

Емкость таже у электролитов или можно меньше?

[-ALS- offline]

на входе всегда больше, неск. тысяч мкф
на выходе - меньше (220-470мкф)

LM7806 для накала ? Она либо умрет, либо будет греться как утюг.
Накал нужно питать от отдельной обмотки, так было всегда : анодное отдельно, накал - отдельно.

[Screaming offline]

Нужного транса под рукой нету с двумя обмотками. Что если использовать второй транс для запитки накала? На анод транс на 20в, на накал 9в от блока питания приставки.

[-ALS- offline]

А домотать накальную обмотку не получится ?
Но в принципе, два тоже можно использовать.

[Screaming offline]

Схема и печатка. Не по масштабу пока, мосты куплю будет лучше. Мост DB156 подойдет для накала и aнодки?

[Rom@L offline]

DB156 1.5А вроде должно хватить на накал. 2000мкф10в желательно взять на большее напряжение, или придётся точно подбирать напряжение вторички чтоб выпрямленное напряжение при рабочем токе накала и напряжении в сети 220в составляло 9в.

[Screaming offline]

Кстати да, тогда нужно перед стабилизатором поставить на 25в, a этот после стабилизатора.
