Ворклог "Corsair" (Высококачественный усилитель)

[Летячий мыш offline]

Индуктивность там находится в составе цепи Цобеля. Она не всегда нужна... Во первых её применение в ЛМ, это лишь попытка скомпенсировать паразитивную ёмкость проводов идущих к АС. Но, так, как это мостовое включение, то 6ти Лмками, как впрочем и 3ём, абсолютно всё равно, какой длинны у вас провода.

Второе мнение (менее экспертное), собсно моё, индуктивность не всегда нужна, ибо как мне на слух слышится, она каким-то боком замыливает ВЧ... Посему собираю в этом усе без неё.

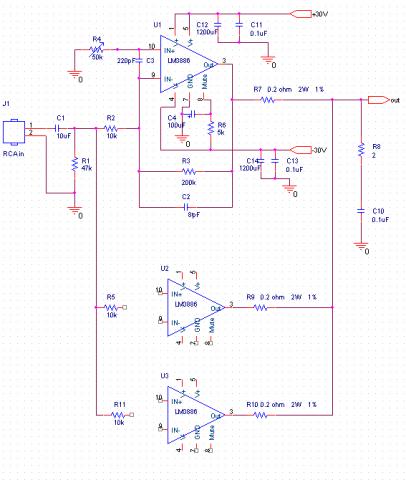

Схема вот

[INZHENER_BWS offline]

Летячий мыш, за схемку спасибо))) Хочу сделать потом для саба 6 шт. что бы получить 300Вт)))) пока о них думаю... может быть и ТDA==== заменю ими :beer:

[Летячий мыш offline]

ТДА бяка...очень не стабильно себя в мосту ведут... да и по НЧ у лмки отдача лучше...

[INZHENER_BWS offline]

вот я и задумался о ней, а TDA кому нибудь отдам)))) вот только стоимость в два-три раза выше, но мы за качество :shy:

[Летячий мыш offline]

вот вот... если платить не хочешь и знаешь неплохо англ, иди клянчи прислать для тестов у семикондукторсов))) некоторые люди так живут до сих пор ::-D:

[Летячий мыш offline]

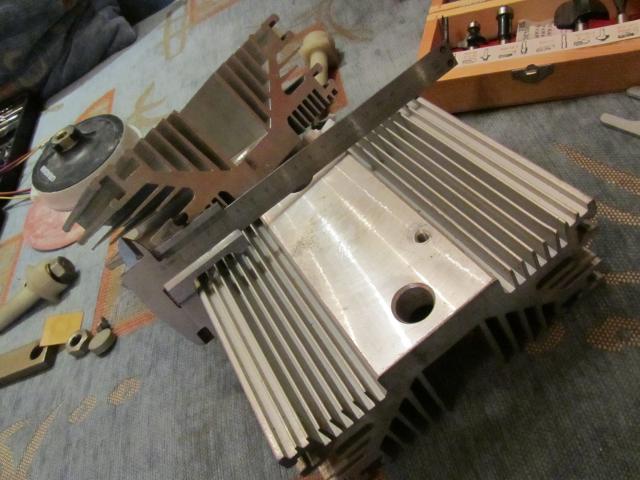

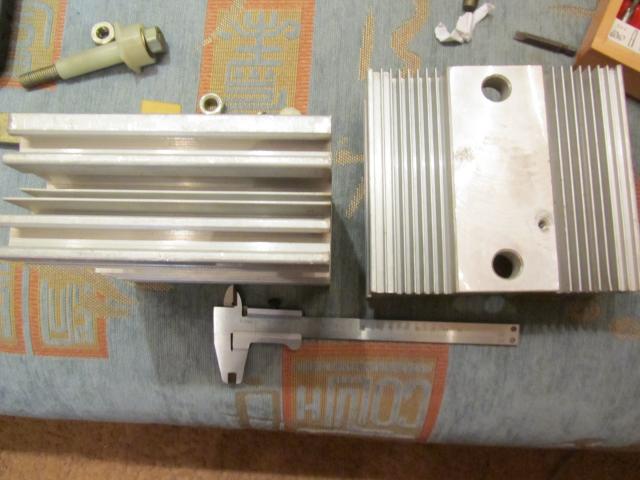

"Привет, а как ты будешь охлаждать свой усилитель, 300Вт это ведь очень много!!!" (с)

Спрашивали? Отвечаем...

[Квайкер offline]

Смачные радики :super:

[Alcohol™ offline]

Квайкер, и не говори :D
Летячий мыш, я чувствую будет весить тонну всё вместе :shy:

[Летячий мыш offline]

трансы весят 22Кг, радики, каждый, всего их будет 4е таких штуки, веят по 5.5Кг... корпус, платы, думаю около полтинника усь будет весить) :tratata:

[Alcohol™ offline]

Летячий мыш, явно не переносной :lol:

[Летячий мыш offline]

xD ну да)

Сегодня осваивал буржуйскую шпатлёвку по дереву, и какой-то грунт дорогой, получилось очень не плохо) наверное корпус уся будет деревяшка, матовый чёрный и 3 слоя лака прозрачного... confused

[INZHENER_BWS offline]

Летячий мыш, блин где вы такое достаете???? у меня блин только в наличии пластины алюминиевые ***х100х10мм, вот тебе блин повезло!!! Зачетные радики :beer:

Да вот еще вопросы по LM3886
1. сколько потребляет одна???
2. до какой мощности можно наращивать в паралель???
3. может хорошие статьи есть про неё???
4. и какой радиатор для нее нужно???
5. с повышением громкости растет её тепловыделение??? если да то можно применить метод выше громкость больше оборотов вентиляторов ( это в случае если мои пластины не сгодятся для пассивной работы)???
6. на схеме приведенной тобой выше Mute отключена, т.е. микросхема в рабочем положение, если я захочу сделать этот режим то нужно сделать разрыв и поставить переключатель, так???
Вопросы детские, но ты специалист хороший, надеюсь на понимание))) :beer:

[Летячий мыш offline]

1 - 80Вт при 35Вольтах питания.
2- мною проверено до 500Вт
3 - гугли
4 - на 1 лм нужно 600кв.см.
5 - да. пластины не годятся, радиаторы с площадью от 600кв.см.
6 - да, ты прав. надо муте, ставь в разрыв тумблер.

[INZHENER_BWS offline]

Летячий мыш, спасибо за ответы, буду думать что за монстр получится с применением 2-3 шт. на канал! 5 * 3 * 600 = 9000 кв.см, при высоте корпуса 20 см длина 450 см .... хотя и не так много)))) а толстое основание лучше будет применить??? Откуда стащил радиаторы???

[Летячий мыш offline]

Толстое основание по лучше, да. Я ниоткуда не тащил. Работаю на заводе. У нас себе делают что хочешь. Мангалы, заборы на дачу, ворота, гаражи... деньги лишь бы платили... Мне они обошлись в 500р штука.
