Усилитель+акустика (Долгострой!)

Сообщение frag1k » 21 авг 2011 20:10

Итак, начнём.
Идея создать усилитель зародилась ещё в марте этого года. По причине... эм по той причине, что старая китайская акустика, фирмы "F&D" также известной как "Китайское г***о" стало конкретно не хватать. Почему то за последний год я всё больше стал слушать музыку... Вот и решился заняться долгостроем.
Кстати на этом форуме это уже не первая моя тема. Была вот тут глупенькая идея в конце прошлого года. Но она не увенчалась успехом. Да и вообще это было в самом "начале", тогда я ещё не паяльника не дремеля в руках не держал. Сейчас же всё изменилось, прошло 8 месяцев. За это время я достаточно хорошо изучил азы электроники. Ну и дремель с паяльной станцией прикупил =) Ладно, слишком много оффтопа перейдём к теме.
Что будет? Будет усилитель+акустика. Сейчас по порядку.
1. Усилитель:

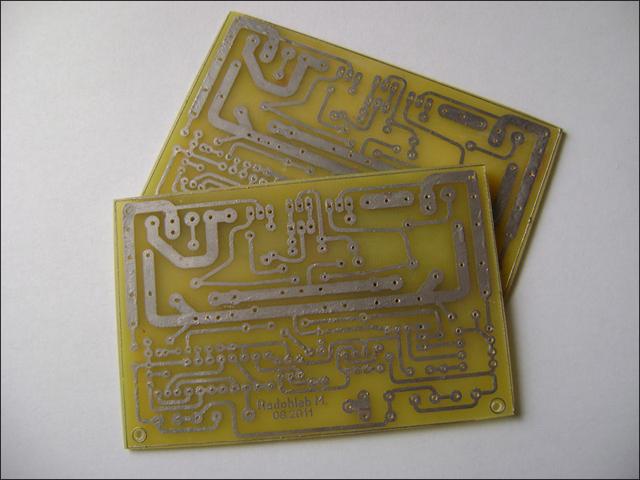

Я выбрал транзисторный УМ - Оплеуха Микрухам. Очень много положительных отзывов, подходящая мощность, малый уровень искажений. Уже кстати готовы печатные платы.
2. Блок питания:
В основу БП ляжет перемотанный трансформатор ТС-270, софт-старт ну и соответственно выпрямитель.
3. Другие примочки:
Ещё будет селектор входов на 4 сигнала, защита УМ от постоянки на выходе а также от перегрева, ну и регулятор громкости. :shy:
Как я и написал в названии темы, проект этот долгострой. Поэтому ждите обновлений. ::-D: Если кому интересно.
P.S. Об акустике я ещё не писал, так как ничего не решено.
P.S.S. Начало темы вот тут! Но тема о создании усилителя и акустики как-то более, кстати, на этом форуме, там больше на МК специализируются.
В ICQ сижу редко, вот скайп: maxradohleb
frag1k offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 62
Зарегистрирован: 12 дек 2010 22:27
Откуда: Шостка, Украина
  • ICQ
Вернуться к началу

Сообщение Шурика » 21 авг 2011 23:50

frag1k, только не говори что это Ланзар... и кстати, я не заметил упоминаний о ПУ и темброблоке
Плохо быть старым, трезвым и больным

Шурика offline
Mega Modder
Аватара пользователя
Сообщения: 780
Зарегистрирован: 22 июн 2011 00:04
Откуда: Москва
Вернуться к началу

Сообщение frag1k » 22 авг 2011 00:44

Шурика писал(а):frag1k, только не говори что это Ланзар...

Нет, не он. Внимательней читай мой пост :doc:
Шурика писал(а):и кстати, я не заметил упоминаний о ПУ

Не хватало мне ещё одного пульта дома. А вообще мне и встать покрутить ручку громкости не влом. В крайнем случае, громкость можно регулировать на источнике звука.
Шурика писал(а):темброблоке

Просто не вижу в нём смысла. Зачем мне эта "штука", которая вносит искажения в звук?
В ICQ сижу редко, вот скайп: maxradohleb
frag1k offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 62
Зарегистрирован: 12 дек 2010 22:27
Откуда: Шостка, Украина
  • ICQ
Вернуться к началу

Сообщение Шурика » 22 авг 2011 01:16

мдаааа... Немо на-гора выдал очередную схемку, как всегда зарекомендовав ее под супер-пупер усилитель... я конечно понимаю что это просто, но все-таки дифф-каскад когда все сидят на параллельном усилителе - как-то несовременно.

ПУ - Предварительный Усилитель

темброблок не вносит искажения в звук, он работает несколько иначе...
Плохо быть старым, трезвым и больным

Шурика offline
Mega Modder
Аватара пользователя
Сообщения: 780
Зарегистрирован: 22 июн 2011 00:04
Откуда: Москва
Вернуться к началу

Сообщение Rom@L » 22 авг 2011 09:42

темброблок нужен в случае если АС невысокого качества валит низы или верха и можно улучшить качество звучания скомпенсировав спад АЧХ. Или ящик АС бубнит и резонирует на НЧ.
Высококачественная аудиоаппаратура должна воспроизводить музыку в первозданном виде а не красить её. Хотя иногда возникает желание сделать побольше Бум-Бум :D
Rom@L offline
Mega Modder
Сообщения: 705
Зарегистрирован: 28 окт 2008 16:55
Откуда: Арамиль
Вернуться к началу

Сообщение frag1k » 22 авг 2011 10:08

Шурика писал(а):ПУ - Предварительный Усилитель

Извините, но и он мне не нужен. Дабы усилитель дал 100 ватт на выходе ему требуется 1В на входе, а сейчас почти любой источник сигнала может выдать 1В :D
Шурика писал(а):темброблок не вносит искажения в звук, он работает несколько иначе...

С темброблоком то же самое. Зачем он мне? Дабы регулировать баланс, бас или высокие частоты? Так если вы любитель покрутить все эти настройки, по-моему, проще купить микшерный пульт. А мне хватит переменного резистора для регулировки громкости.
В ICQ сижу редко, вот скайп: maxradohleb
frag1k offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 62
Зарегистрирован: 12 дек 2010 22:27
Откуда: Шостка, Украина
  • ICQ
Вернуться к началу

Сообщение Шурика » 22 авг 2011 12:13

у меня АС дома Cervin-Wega AT 15 400 Watt 102 Db - там действительно не нужен никакой темброблок. но как же сильно зависит количество низов, верхов и середины от схемотехники УМЗЧ - я сам очень удивился!

хозяин-барин конечно, но есть очень хорошие схемы буферов с небольшой коррекцией тембров - идеальный вариант без присущих классическому пассивному темброблоку недостатков. хотя, смотря на схему УМ Оплеуха Микрухам на входе кусок темброблока бросается в глаза
Плохо быть старым, трезвым и больным

Шурика offline
Mega Modder
Аватара пользователя
Сообщения: 780
Зарегистрирован: 22 июн 2011 00:04
Откуда: Москва
Вернуться к началу

Сообщение frag1k » 22 авг 2011 12:22

Ммм вы меня, конечно, заинтересовали, но всё же нет. Темброблока в планах не было, и вносить его в эти самые планы как-то не хочется. А хотя... О какой вы там схеме говорили?
В ICQ сижу редко, вот скайп: maxradohleb
frag1k offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 62
Зарегистрирован: 12 дек 2010 22:27
Откуда: Шостка, Украина
  • ICQ
Вернуться к началу

Сообщение frag1k » 23 авг 2011 11:28

Немножко оофттопну у себя в теме. Вот на форуме Bit-tech есть такой интресный ворклог. но он какбы застрял на середине. Никто случаем невидел его в законченном виде, или где нибуть продолжение сего ворклога может ктонибудь видел?
В ICQ сижу редко, вот скайп: maxradohleb
frag1k offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 62
Зарегистрирован: 12 дек 2010 22:27
Откуда: Шостка, Украина
  • ICQ
Вернуться к началу

Сообщение frag1k » 23 авг 2011 11:30

За ошибки в предыдущем посте извиняюсь, писал спеша и со смартфона.
В ICQ сижу редко, вот скайп: maxradohleb
frag1k offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 62
Зарегистрирован: 12 дек 2010 22:27
Откуда: Шостка, Украина
  • ICQ
Вернуться к началу

Сообщение frag1k » 24 авг 2011 00:40

Набросал я тут 3д модельку корпуса. Конечно это только первый вариант эскиза, и всё ещё поменяется не один раз. Кто что может предложить по самому корпусу? Вот, к примеру, по боковым панелькам... как вам их вид? Или сделать сплошной вырез с сеткой?
В ICQ сижу редко, вот скайп: maxradohleb
frag1k offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 62
Зарегистрирован: 12 дек 2010 22:27
Откуда: Шостка, Украина
  • ICQ
Вернуться к началу

Сообщение BOJI4OK » 24 авг 2011 01:00

Сложно сказать, смотря как ты в нутри всё скомпануешь.
"Я преуспел в создании разрядов, мощьность которых значительно привосходит силу молний".
Никола Тесла 1899г.
BOJI4OK offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 09 июн 2010 18:34
Откуда: Астрахань
Вернуться к началу

Сообщение frag1k » 24 авг 2011 01:08

Внутренности я дорисую попозже, мне бы с боковыми стенками сейчас определиться. Как вот их, так оставить, или может отверстие ещё в центре сделать?
В ICQ сижу редко, вот скайп: maxradohleb
frag1k offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 62
Зарегистрирован: 12 дек 2010 22:27
Откуда: Шостка, Украина
  • ICQ
Вернуться к началу

Сообщение Неформал » 24 авг 2011 05:58

Какие кнопки, светодиоды, индикацию будешь выводить на переднею панель?

Уже исходя из того что будет можно разрабатывать дизайн. Да и все эти элементы можно спрятать в сам дизайн.
Делаю самодельную систему СВО. Ваше внимание и советы в этом деле необходимы.
Неформал offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 56
Зарегистрирован: 30 июл 2011 11:51
Откуда: Казахстан, Алматы
Вернуться к началу

Сообщение Rom@L » 24 авг 2011 08:15

Сплошной вырез с сеткой ухудшит жёсткость конструкции, сетка будет продавливаться вовнутрь. Отверстие в центре жёсткость не ухудшит и увеличит площадь окна для вентиляции.
Rom@L offline
Mega Modder
Сообщения: 705
Зарегистрирован: 28 окт 2008 16:55
Откуда: Арамиль
Вернуться к началу
