Чертеж Материнки

[Sergey.Akinshin offline]

Вот выкладываю чертеж материнской платы.

Точно выполнены:
- крепления материнской платы
- окно I/O (база для вертикального расположения считается задняя часть материнской платы)
- размеры материнской платы
- места слотов PCI, PCI-Ex1, PCI-Ex16 (есть возможность менять их в слоях)

Декоративно выполнены:
- толщина материнской платы
- слот под процессор
- слоты для оперативной памяти
- Sata конектеры

Предназначение: визуальная декорация.

Тип файла: AutoCAD 2009

Ссылка для скачивания:

http://narod.ru/disk/20174690000/%D0%A7%D0%B5%D1%80%D1%82%D0%B5%D0%B6%20%D0%9C%D0%B0%D1%82%D0%B5%D1%80%D0%B8%D0%BD%D0%BA%D0%B8.dwg.html

[Sergey.Akinshin offline]

Внешне выглядит так:

[oleg235 offline]

теперь вопрос:
а зачем?

[Cruzzz offline]

а зачем?

ИМХО, для последующей набивки (радиаторы, высокие элементы) - может кому-то пригодиться. В acad-е все больше людей тренируется с проектами, для заготовки - не помешает. Не Кетчупом единым мир жив...

[Sergey.Akinshin offline]

теперь вопрос:
а зачем?

Читай внимательнее:

Предназначение: визуальная декорация.

[Sonic-Chainik]

Sergey.Akinshin, Моделька одной материнки - это хорошо.
Но вот беда - материнок СОТНИ.

[Sergey.Akinshin offline]

СтандартAtx - стандарт.
материнок хоть и сотни а крепления у всех в одном и томже место
окно I/0 тоже как бы у всех на одном и томже месте
размеры как бы у всех одинаковые (я не говорю про укороченые что они АТХ)
слоты PCI, PCI-Ex1, PCI-Ex16 находятся примерно в нужных местах + их можно местами поменять оперируя слоями.

[oleg235 offline]

а смысл тогда в чертеже какой-то платы?
взять из спецификации стандарта АТХ 2 чертежа - и хватит

[Foxchasing offline]

Смысл наверное в том что не надо уже ничего брать и тратить время.

[ZEt999 offline]

Foxchasing, полностью согласен смысла нет :dontknow:

[Pilot792 offline]

Кто бы выложил подобный чертёж видеокарты MSI N560GTX Ti . :dontknow:

[Валеркин offline]

Pilot792, Вроде такой нет, смотри сам.
http://scc.jezmckean.com/cat/23

[Pilot792 offline]

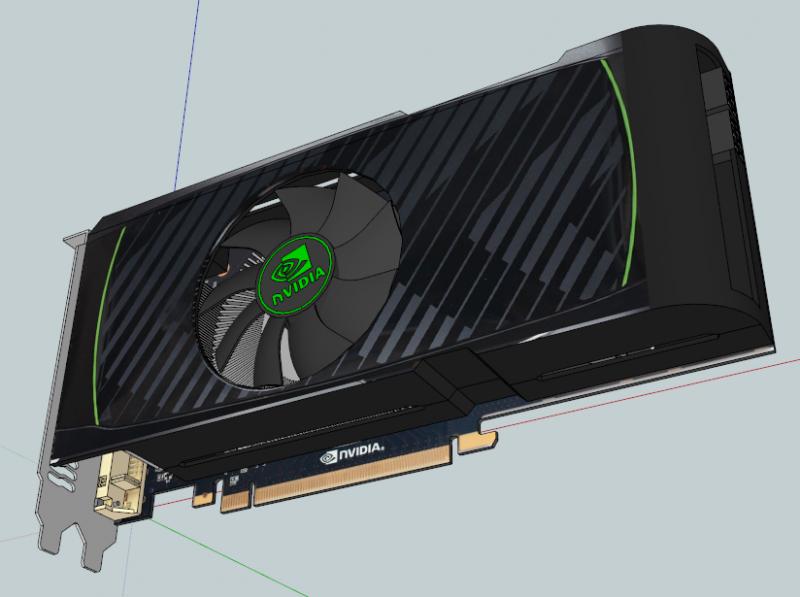

Валеркин, огромное спасибо за ссылку. Нашёл свою вибяху, только в реф. дизайне. У меня с двумя вентилями, но плата вроде бы похожа один в один.

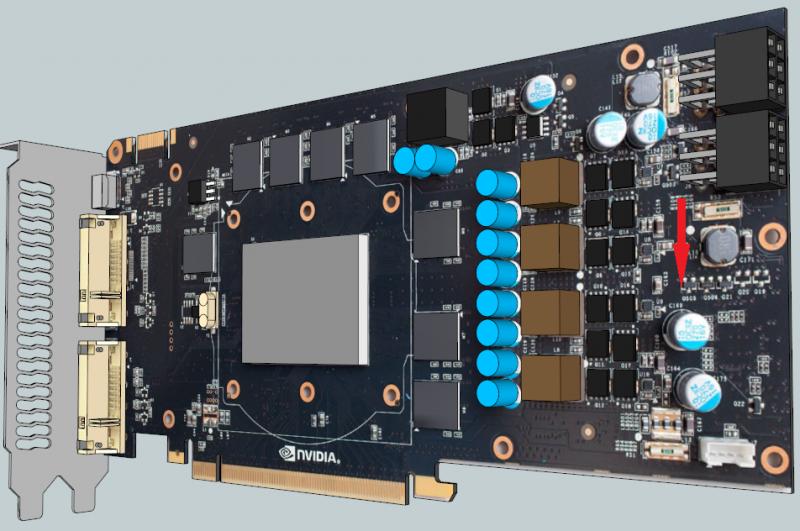

Теперь пробую придать объём выступающим деталям, тем более что промерял в своё время все элементы GTX 460 от "гигабайт", у которой успешно отвалился один из чипов памяти (обмен по гарантии на MSI GTX560 Ti OC ).


К сожалению не знаю высоты кондёров
i0
OCRZ
270
16V
Ещё раз огромное спасибо. Мега респект ! gud

[Kreolit offline]

Где можно достать чертежи или 3Д модели различных комплектующих для программ AutoCad/SolidWorks/Компас. Предыдущий сайт неплохой, но там модели для скетчапа...

[wwar offline]

Kreolit, для компаса вряд ли найдете уж точно - он не популярен у моддеров.
