Помогите с охлаждением корпуса

[IIaBeJI offline]

Заказал себе корпус для HTPC - Cooler Master Elite360 http://www.nix.ru/autocatalog/cases_coolermaster/DeskTop_Cooler_Master_RC360KKN1GP_Elite360_Black_92448.html, хотелось бы использовать в десктоп варианте. Никак не могу прикинуть систему охлаждения, перечитал кучу умных статей, а озарения все нет :dontknow:
Железо вобщем древнее, но со своей задачей справляется:
Barton 2600+ (немного даунклокнутый)
Кулер TTC-NK34TZ на тепловых трубках
MB ATX Epox 8-RDA3I
Radeon 9550
SB Live!
SATA SiI 3512
Два винта IDE + SATA
Как расположить вентиляторы, чтобы охладить это добро, мать регулировать обороты не умеет.

Корпус в сборе (не мой):


Еще один вариант (с матерью типа моей):


Видно, что между видео и блоком питания практически нет места, а так как корпус узкий между краем и видеокартой места тоже практически нет. Получается видяха делит корпус пополам - внизу остаются все дыры для вдува, а вверху посадочные места под вентиляторы (блок питания забирает воздух снаружи, и выдувает через переднюю панель).
Посоветуйте что-нибудь :weep:

[Sonic-Chainik]

А в чем проблема?

[INZHENER_BWS offline]

Проблемы не вижу.........
Если даже и делит, вверху есть отверстия на задней панели, в нижней части есть на крышки отверстия (которая отсутствует на фото) так что вентиляция будет обеспечена!
Да и видюха древняя работает на пассиве, из личного опыта поставил на неё вентилятор 40х40, на проце вентиль 120х120 они включены на 7В, шума нет. и БП купил новый с 80х80, а он вообще не шумит, только если к уху подставить слышен шум воздуха)))))))

[BrAGuS offline]

про верхний корпус: ставь оба вентиля (который около процессора) на выдув, а под видеокартой вообще сними его. Те 2 вентиля итак будут предостаточно тянуть. Из своего опыта, у меня фулл-десктоп корпус стоит видяха 260гтх и один вентель 80х80 около проца. в результате кулер видяхи работает на 50% а сама видеокарта нагревается не больше 55градусов нагревается, а без вентиля(80х80) видеокарта была 60-65градусов при работе её вентиля на 70%

[IIaBeJI offline]

Ну насчет разделения я погорячился... там видать сильно модная видяха, а я сильно обмыл оплату корпуса ))) Вобщем остается 7 сантиметров между видяхой и блоком питания.

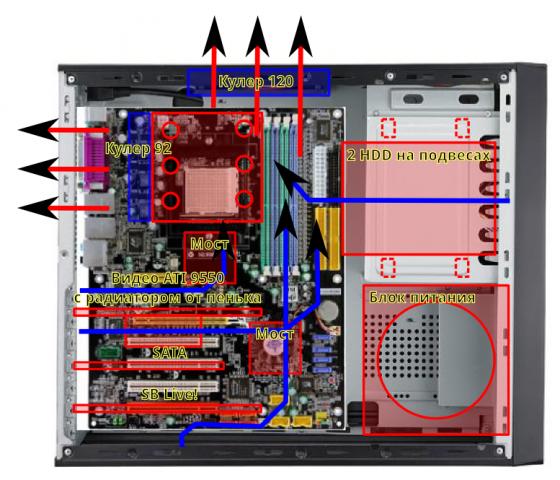

Пока родилась вот такая схема:


Видяха с пассивным кулером от пенька, винты хочу запихать в 5,25 отсеки на растяжки, вместо заглушек поставить сетку для их охлаждения, вверху 120ка Glacial Tech на 950 оборотов, на проц ArcticFan 92мм с регулятором от залмана.

Корпус с дырами охлаждения:


Есть стойкое убеждение, что радиатор проца будет больше ширины корпуса, так что решетку над процом срежу, а дыру задекорирую.

Подскажите ставить 80ки на выдув или нет, отзыв BrAGuS зародил сомнения... Опять таки есть место под две 80ки может два залмана последовательно подключить? Хотелось бы максимально тихий корпус!

[BrAGuS offline]

а в чем мой отзыв сомнения вызвал?

[Sonic-Chainik]

IIaBeJI, Судя по расположению БП, он выдувает воздух через морду.
Если так, то возникает вопрос тносительно целесообразноасти установки много-много крутиляторов.

На проц стоит поставить scythe shuriken или аналог НЕбашенного типа ростом до 120мм.

Даже резать корпус не обязательно.

[INZHENER_BWS offline]

ну а что если судя по последней фотке, то
1. на проц хороший радиатор, вентилятор на крышку 120х120
2. видео и южный мост 80х80
3. вентилятор на БП
И того 3 шумных точки, я думаю хватит
а вы Sonic-Chainik, что думаете?????

[Sonic-Chainik]

INZHENER_BWS, Одна из моих систем
Athlon x2 5200+
Radeon 4650
БП 300Вт InWin

В системе только два крутилятора - двенашка на проце (тот самый scythe shuriken) и еще одна двенашка в БП.
Оба крутилятора запитаны на +5В.

Корпус - допотопный кетайский АТХ с вертикальным БП над процом.

Я против большого количества крутиляторов.

[IIaBeJI offline]

INZHENER_BWS, Одна из моих систем
Athlon x2 5200+
Radeon 4650
БП 300Вт InWin

В системе только два крутилятора - двенашка на проце (тот самый scythe shuriken) и еще одна двенашка в БП.
Оба крутилятора запитаны на +5В.

Корпус - допотопный кетайский АТХ с вертикальным БП над процом.

Я против большого количества крутиляторов.

Совершенно согласен, вентилей хотелось бы минимум! Но судя по статьям об охлаждении, в том числе и с этого сайта, даже один правильно поставленный вентилятор может дать неплохой эффект!

а в чем мой отзыв сомнения вызвал?

Очень задумался, может 2х6 вольт залманы поставить? Шуметь не должны... Но как говорил, хотелось бы вентиляторов поминимуму.

Из своего опыта, у меня фулл-десктоп корпус стоит видяха 260гтх и один вентель 80х80 около проца. в результате кулер видяхи работает на 50% а сама видеокарта нагревается не больше 55градусов нагревается, а без вентиля(80х80) видеокарта была 60-65градусов при работе её вентиля на 70%

[Max Gluck offline]

а аппарат после доработки летать будет ?

[BrAGuS offline]

Не знаю , мне одного вентилятора 80х80 заглаза хватает (и шуму меньше), тем более у меня корпус расчитан только на 1 вентилятор(как никак 2000 года корпус)
