Проблема с чертежами

[LEKS offline]

Ребят может мне кто нибудь поможет :dontknow: . Есть чертежи корпуса в 3D для Google SketchUp, из неё в принципе могу конвертировать в любые другие форматы...Мне нужно из 3D распечатать сборочные чертежи( confused если это так называется...), чтобы я допустим отнёс эти листики токарю и он мне без лишних вопросов всё изготовил на станке. Так вот вопрос: В какой программе лучше всего заниматься такими вещами...и может есть у кого ссылки на описание как это делается(уроки и тд. и т.п)??? Заранее благодарю!

[druid79 offline]

Переводи в DXF из кетчупа и импортируй в AutoCAD или любой другой САПР-пакет...

[INZHENER_BWS offline]

Компас самая простая программма для создания чертежей))) :doc:

[Злодей offline]

Только хотел про компас сказать) Эта прога реально простая, в ней легко научиться работать. Причем для учебных целей ее можно скачать с оф сайта бесплатно. Вот тут: http://support.ascon.ru/download/freewa ... ?dl_id=470 Ну или если хочется полную версию то вперед на торренты...

[LEKS offline]

Компас я знаю....но вот как из Google SketchUp конвертнуть 3D модель в Компас. В Компасе V12 есть "поддержка" Автокадовских файлов только в режиме чтения(Он 3D модель открывает в Компасовском окне 2D, в том ракурсе, в котором был сохранён до этого в SketchUp)...

[Tony offline]

кто-нибудь может подсказать, можно ли, и как, сделать развертку поверхности объекта (цилиндра, точнее трубки), смоделированного в скетчапе. смысл в том, чтобы перевести положение прорезей в трубке на плоскость, распечатать на бумаге, после чего наложить ее на реальную трубку и вырезать нужные отверстия

[Летячий мыш offline]

Tony, в солиде знаю как это сделать...."листовой металл" называется кнопочка... она и развёртку считает, и прорези\отверстия переносит.

[Tony offline]

че-то не сростается у меня с солидом )) наверное я тупой ((

[wwar offline]

Можешь показать чертеж на бумажке?

[Tony offline]

могу показать модельку в скечапе. попозже

[wwar offline]

оке


3. Пользователям настоятельно не рекомендуется:
3.6. Вести в темах личную переписку, устраивать флейм. Пользуйтесь Системой Личных Сообщений.

Пока просто предупреждение. Затем РО. (c)Змей

[Tony offline]

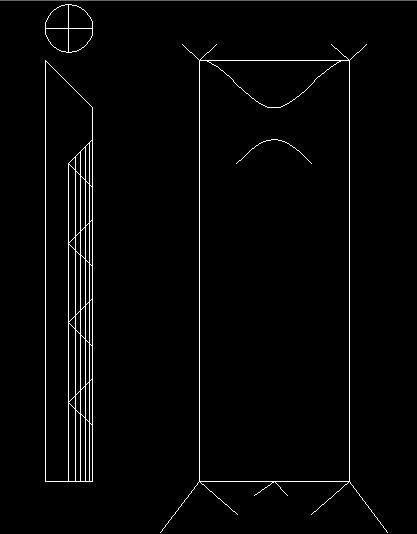

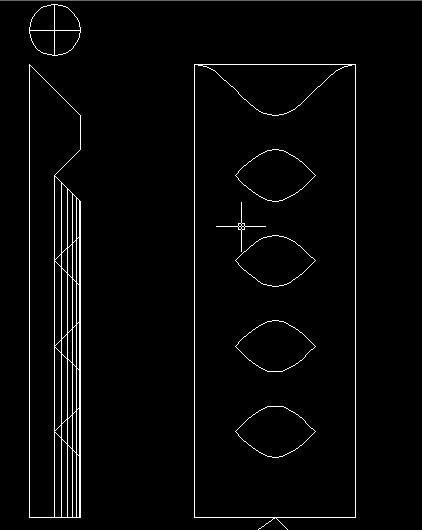

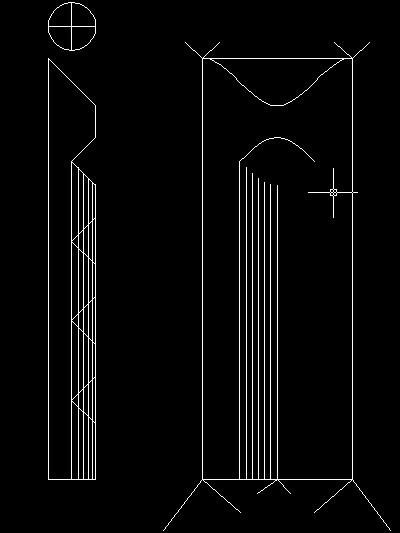

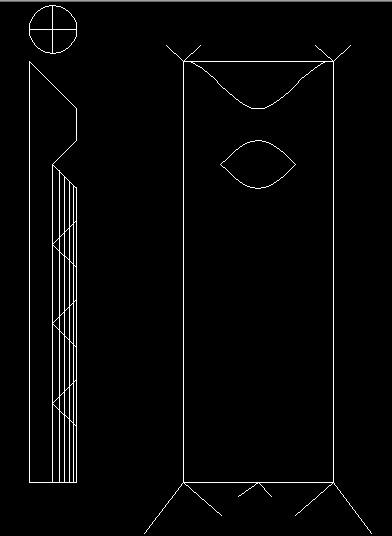

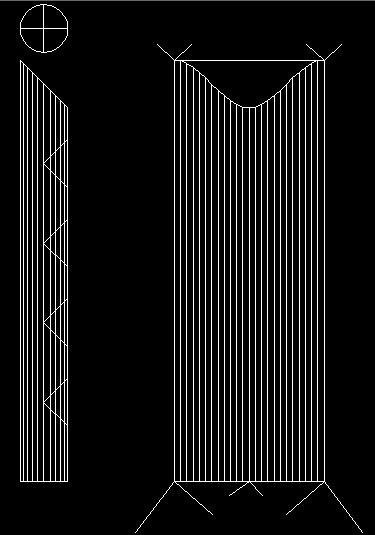

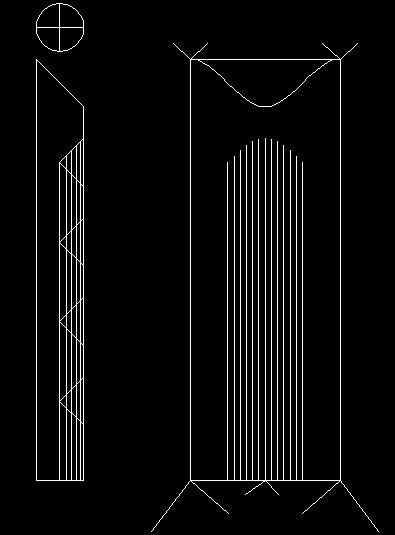

wwar, спасибо за так неудачно окончившуюся попытку помочь. я тут по дороге сам разобрался - способ один узнал. с помощью проекции на окружность. вот так:
