Кастум "Застенчивый" (Coy friend).

[Валеркин offline]

Доброе время суток!

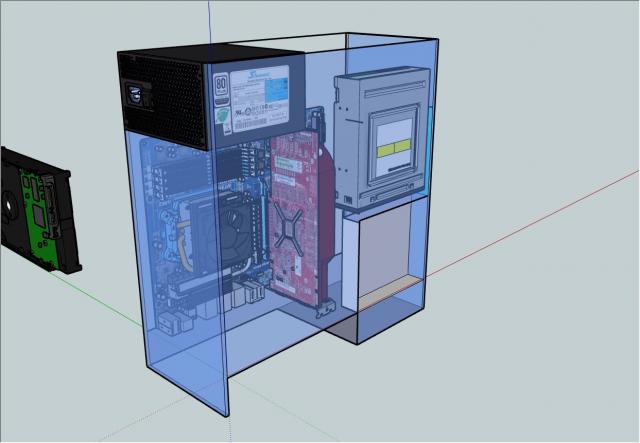

Значит так решил делать! Немного ещё порисовал и выкладываю будущую
компоновку в двух вариантах.

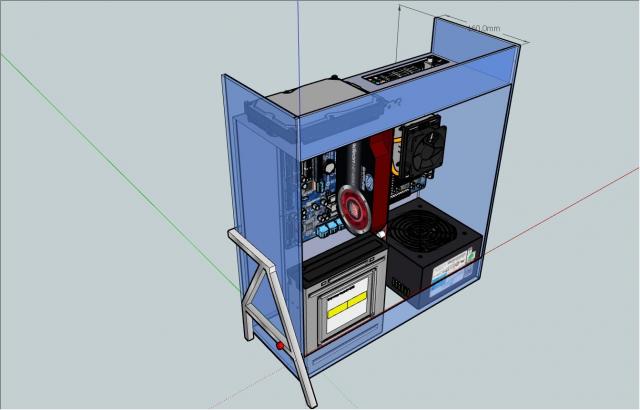

1. Привод открывается вверх

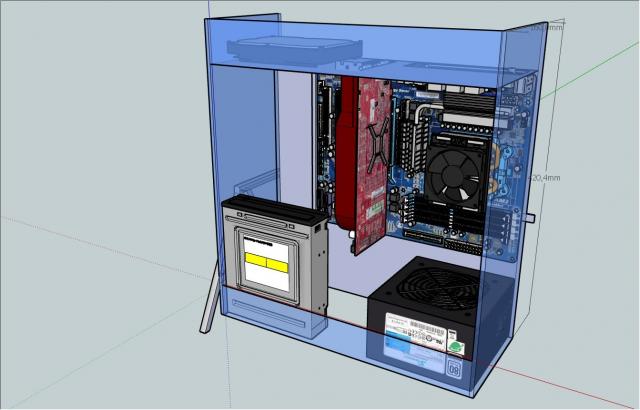

2. Привод открывается вниз



Материнскую плату расположил так что все разъёмы снизу.
Так как комп будет стоять на столе в столешнице прорежу отверстия.
Для HDD думаю места достаточно.
Шнур питания в БП возможно переделаю чтоб уходил вниз.

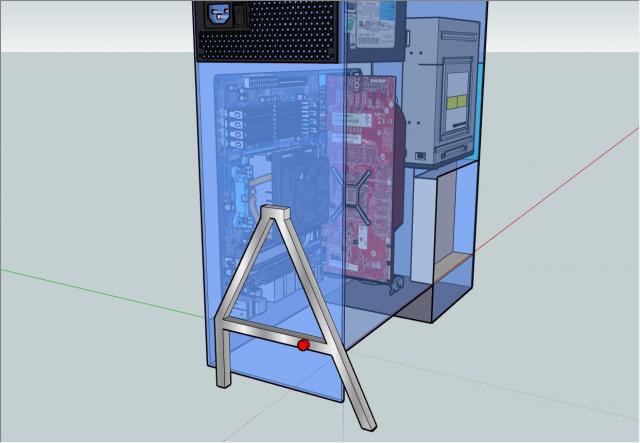

Ещё думаю сделать ноги. Возможно это будет единая рама,
чтобы корпус можно было наклонить вперёд. Промерный эскиз 1 ноги



Сейчас займусь обмером и чертежами каркаса.
Прошу совета:
Расположение привода вверх ,вниз.
Ну и других подсказок. :D :D

[ангар_15 offline]

про привод - это дело вкуса и практических тестов (что удобнее)

про видеокарту - не дело что горячее тепло уводится вниз, как минимум снижается эффективность работы вентилятора, максимум постоянный перегрев

[Валеркин offline]

ангар_15, Пожалуй ты прав, надо думать. confused :lol:

[Валеркин offline]

Ну!!! Не как не охота в сторону разъёмы делать, а карта будет греться точно там иногда на выхлопе руку жжёт.ангар_15, спасибо подсказал, я чёт это упустил.

[baklazhan offline]

Поставь внутренности как у silverstone raven. Там все разъемы наверх смотрят. Ну а чтоб не слишком выделялось, то можно прикрыть панелью.

[Валеркин offline]

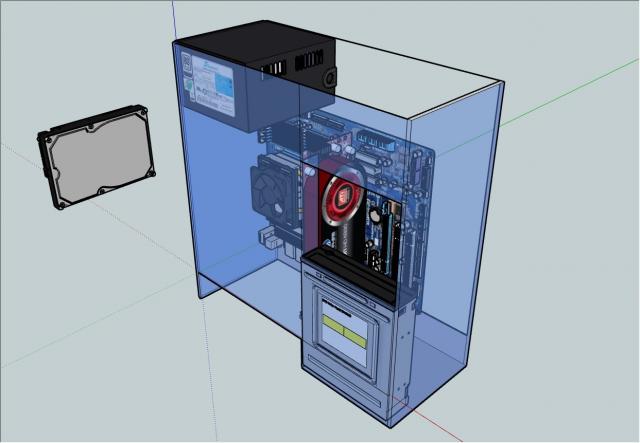

Вот ещё вариант, оценивайте что не так. :weep: :weep:

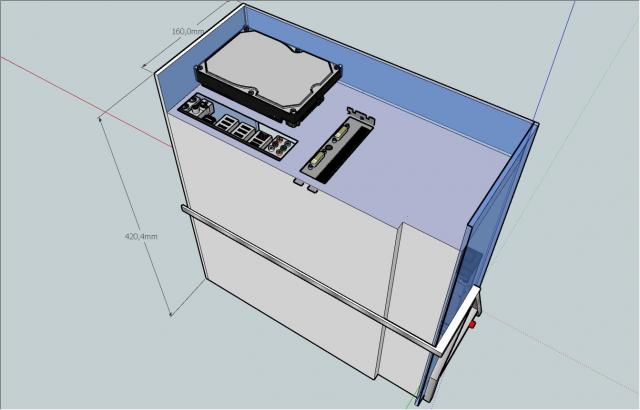

Вид сзади будет канал для кабелей.



С HDD потом разберусь. :insane: :insane:

[baklazhan offline]

2. Привод открывается вниз

Я бы оставил корпус таким (ну развернул бы матплату с БП на 180 градусов). И не ставил бы никакие ноги.

[Sonic-Chainik]

ангар_15, При наличии самого слабого и тихоходного крутилятора конвекция идёт лесом.
А вот тепловые карманые - это жесть, с которой надо бороться.

[Валеркин offline]

Sonic-Chainik, Над вентиляцией подумаю! Место есть попробуем избавиться от карманов. Мне бы хоть начать а там само пойдёт. Конечно надо обдумать, но не могу, как в шахматах, на пять ходов вперёд. У меня в процессе лучше получается. Что не понравиться выброшу. :weep: :weep: redface

[Валеркин offline]

Все женщин поздравляют, а я тружусь. :D

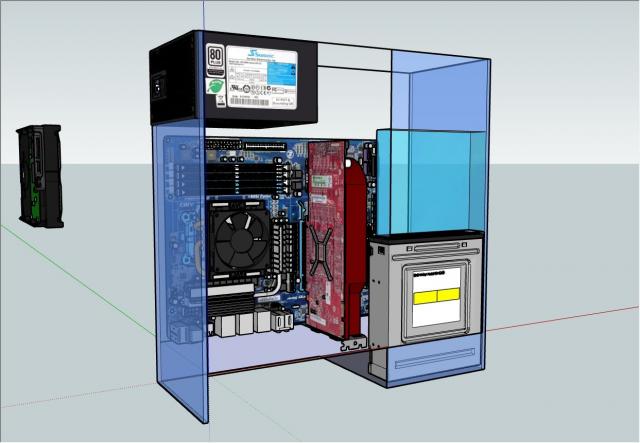

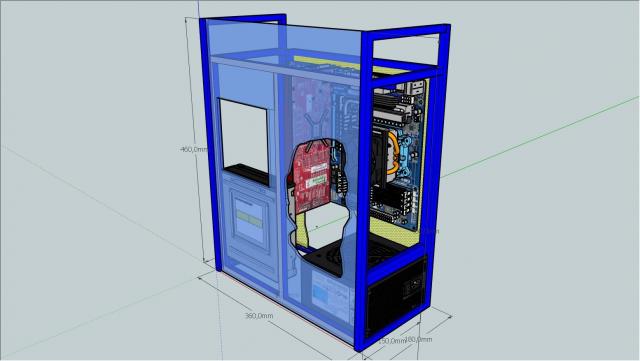

Ну и окончательный вариант. Завтра начну пилить.
С начинкой:

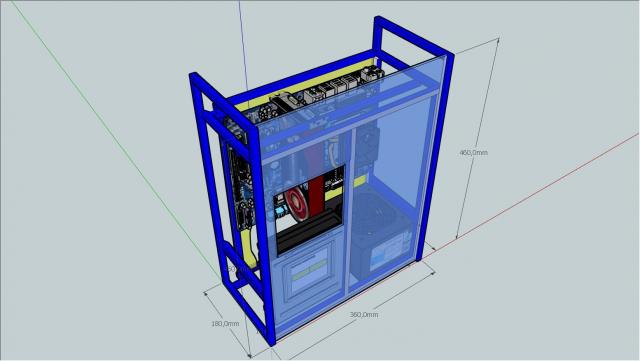

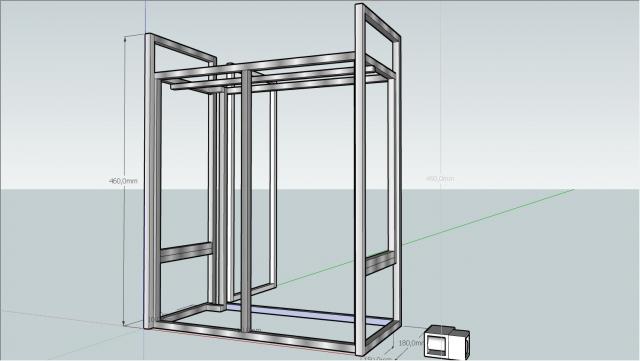

Каркас из стального профиля сечение 10мм:

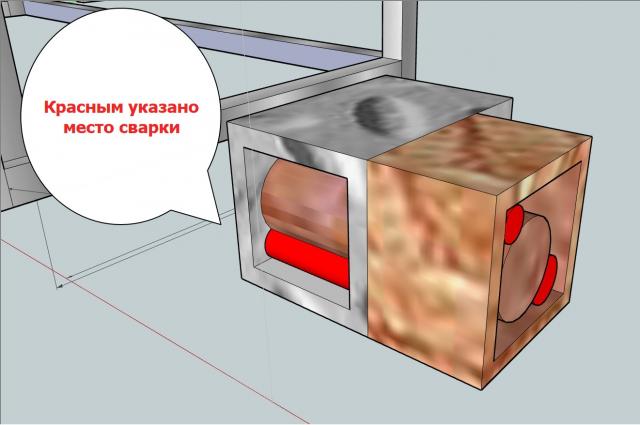

Вариант соединения профиля: отрезки
проволоки 5-6 мм привариваются изнутри.
Попробую весь каркас собрать подобным
образом, чтоб не было видно сварки.



Нетерпиться заняться делом. :insane: :insane: :lol:

[Валеркин offline]

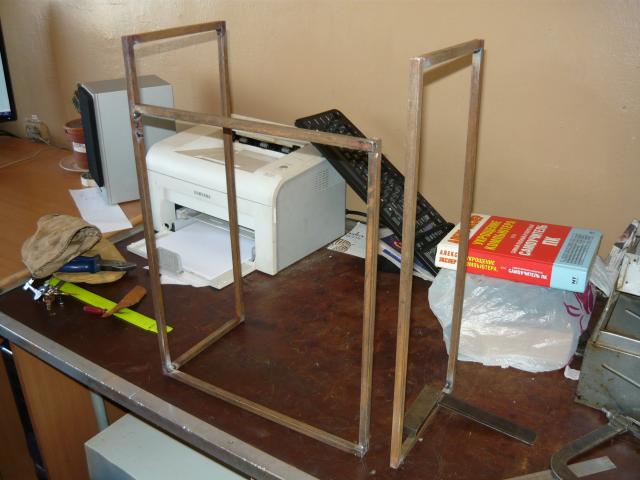

Лиха беда начала: ::-D:

[oleg235 offline]

Вариант соединения профиля: отрезки
проволоки 5-6 мм привариваются изнутри.
Попробую весь каркас собрать подобным
образом, чтоб не было видно сварки.

нафиг. не жалейте электродов, швы потом обработаете напильником до ровного вида.

[Валеркин offline]

oleg235, Уже! Варим так пока на прихватках, потом запаяем латунью и обработаем. :wink:

[main offline]

Интересный проект!мне понравилась идейка с приводом.а где нибудь будут окна ?

[Валеркин offline]

main, Наверное будут, что-то ты всех про окна спрашиваешь. :lol: :lol:
