Выбор схемы блока питания

[Screaming offline]

Всем привет. Такой вот вопрос возник. Какая схема блока питания лучше подходит для питания усилителя сабвуфера?

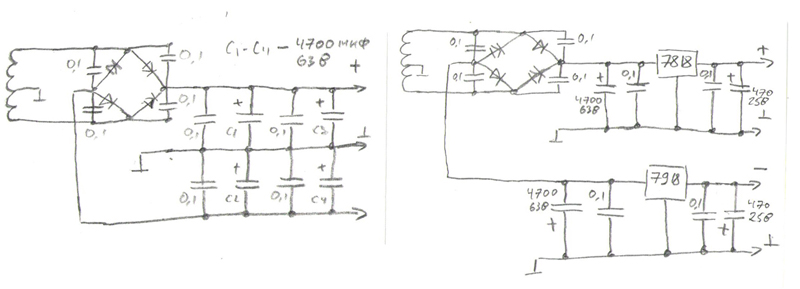

Первая схема без стабилизаторов, вторая с ними.


Усилитель - TDA2030 в мостовом включении.

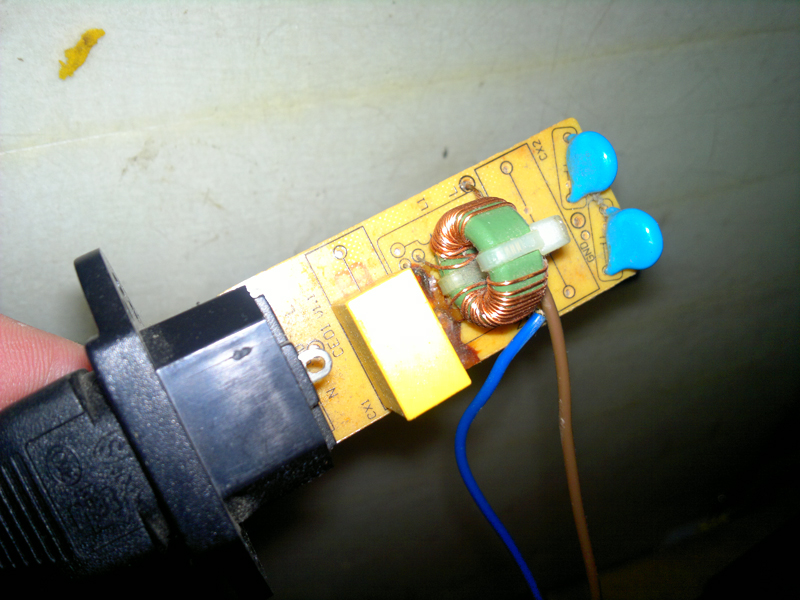

Перед трансформатором будет стоять фильтр от ИБП.


Разница напряжений не большая, порядка 0.3В в сторону +.
В общем, нужен стабилизатор, или будет достаточно только емкостей?
Спасибо.

[Rom@L offline]

Будет достаточно только емкостей. Если и делать стабилизатор, то он должен держать максимальные импульсные токи саба. Практической пользы для оконечника стабилизатор не даёт, требует дополнительный запас по мощности трансформатора блока питания.

[Screaming offline]

Спасибо.

[BOJI4OK offline]

Что то вы с ёмкостями перемудрили по моему))) И на мосте диодном и после него, слишком шикарный блок питания для TDA2030)))

[fhunter offline]

Что то вы с ёмкостями перемудрили по моему))) И на мосте диодном и после него, слишком шикарный блок питания для TDA2030)))

Нормальные, имхо ёмкости - керамика + электролит. Отличная гарантия от возбуждения и прочих пакостей. А вот на мосте - да, лишние они.

[Screaming offline]

Ну, собрал я в общем по первой схеме блок питания, только без емкостей на мосту.
На выходе получилась "пила" 100Гц 0.1В.
Это можно как то пролечить?

[-ALS- offline]

Поставить еще по 4700uF в каждое плечо.

[Green_and_fat offline]

Угу, тока пила один хрен останется, поменьше, но останется. Я в таких случаях всегда за интегральный стабилизатор+истоковый повторитель. Хотя ёмкости в блоке питания низкочастотного усилителя мало не бывает :)

[Rom@L offline]

На оконечный каскад пила по питанию не мешает (до тех пор пока размах выходного напряжения усилителя не приблизится к сумме питающих напряжений в моменты минимумов пилы).
На питание предварительных каскадов (которые дают усиление сигнала по напряжению) можно ставить стабилизаторы напряжения, сглаживающие RC фильтры. Токи там небольшие, и огромные ёмкости и мощные стабилизаторы не требуются.

[Rom@L offline]

В TDA2030 её предварительные каскады питаются через встроенный стабилизатор,типовое ослабление нестабильности с цепи питания 50dB. При усилении усилителя в 30dB (типовая схема включения) "пила" по питанию должна быть подавлена на 20dB (в 10раз по напряжению) и на выходе усилителя должна быть "пила" 0.01в (при "пиле" на выходе БП 0.1в).
Если "пила" больше, виноваты могут оказаться наводки от силового трансформатора, неграмотная разводка общего провода.

[BOJI4OK offline]

Что то вы с ёмкостями перемудрили по моему))) И на мосте диодном и после него, слишком шикарный блок питания для TDA2030)))

Нормальные, имхо ёмкости - керамика + электролит. Отличная гарантия от возбуждения и прочих пакостей. А вот на мосте - да, лишние они.

Я имел виду что там много ёмкостей, по моему. Кондёры не панацея от помех))) Надо проще относится к электронике, как это делают китайцы)))
К стати а что за транс используется? Тороидальный?

[Screaming offline]

Поднял ёмкость фильтра с 9400 мкФ до 28200 мкФ. Пульсации упали с 0.1В до 0.035В.
На мой взгляд, гораздо лучше чем было.
Что бы далеко не бегать, спрошу тут, какой фильтр нижних частот эффективнее - RC или LC?

[-ALS- offline]

В данном конкретном случае - конечно же LC.

[Screaming offline]

Скажите пожалуйста. Сильно ли плохо, если использовать 2 питающих трансформатора в одном устройстве? То есть, один питает унч, второй - пред и темброблок.
Готовых трансорматоров с нужными напряжениями нет, а понижать с +-35 до +-12(18) вроде как не комильфо.

[Green_and_fat offline]

Да ничего страшного, хотя предусилитель много не жрет и можно вполне обойтись линейными стабилизаторами.
Если хочется по феншую - можно подмотать на трансформатор нужную обмотку тонким проводом.
