Плавное затухание диодов

[roflmao offline]

Доброго времени суток. Возникла такая идея,сделать плавное затухание\возгорание (как например на нокиях 5800\ х6 дышашая кнопка) диодов в кулерах кейса. Всего их около 20. К сожалению не знаю как это называется техническим языком. Очень был бы признателен,если бы ктонибудь поделился схемкой для сия девайса.

[Летячий мыш offline]

либо аналоговым методом. реле задержки вкл\выкл с послестоящим кондёром, либо микроконтроллер... склоняюсь ко второму, даже реализация если сложней, зато эффекта можно добиться какого хочешь и намного плавнее и с нужными интервалами. Ищи знатоков мк. и программирования

[roflmao offline]

Спасибо. Подожду,надеюсь мне помогут. Сам я к с сожалению не знаток в ражиоэлектронике. Как вообще такая микруха называется?

[Летячий мыш offline]

roflmao, их уйма тысяч этих мк. отличающихся друг от друга параметрами и ценой....

[Cruzzz offline]

Плавное включение и выключение сетодиодов возможно и без ШИМ-управления. Смотрим ролик.

[петрусь offline]

[Шурика offline]

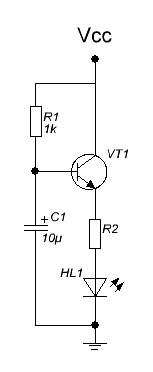

петрусь, R2 - обычный токоограничивающий резистор для диода по питанию, а С1 управляет базой транзистора, верно?

[Rom@L offline]

Верно. Только С1 и R1 маловаты вроде, светодиод быстро вспыхивать будет.

[петрусь offline]

C1R1 - собственно цепочка замедления, от ее номиналов зависит скорость затухания\разгорания, а R2 - действительно токоограничивающий резистор для светодиода

[Шурика offline]

Rom@L, соглашусь, я бы поставил R1 10 КОм, а дальше подбором С1 выставил нужную скорость затухания/разгорания

[devis offline]

на 20 светиков представляете какая это схема будет? или нужно просто чтоб они все в паралель мигали? склоняюсь к микроконтролеру, програмировать особых способностей не нужно, это первое что я научился примерно за день)

[Screaming offline]

devis, скорее всего в параллель. А если последовательное загорание, то контроллер не обязателен, можно на логике.

[devis offline]

Screaming, можно и на логике, но микроконтроллер 1 нужен, а микросхем может и больше понадобится, смотря что автор хочет)

[Шурика offline]

devis, какая? все светики последовательно-параллельно собрать и на такую схему повесить, делофф-та

[devis offline]

Шурика, например ATMega 16 фирмы Atmel, если не ошибаюсь 28 выходов свободных имеет, можно мега 8 для учёбы)
