Проблемы с аналоговым вольтметром

[-=ReSisTaNT=- offline]

Всем доброго времени суток :)

Итак, сразу к сути вопроса.
Появился у меня советский стрелочый вольтметр 62 г.в. Диапазон измерений - 50-250 вольт. Есть идейка поставить его на загрузку харда (очень нравится плавность хода стрелки), но напряжение на индикаторе харда на материне - 5 вольт (или 12 - подскажите, кстати). Необходимо понизить диапазон измерений до 0-5(12) вольт. Вот собственно и вся идея. Есть желание и возможность перепаять.

Честно искал по форуму и гуглу, читал на радиокоте - ничего не помогло :( Видимо до меня туго доходит. Господа, не ругайтесь, разжуйте мне эту тему ;)

Если надо могу выложить фото схемы и других моментов :)

[ai_ offline]

5в
если внутри стоит резюк то ставишь вместо него пропорционально меньший по значения чтобы он стал 5вольтовым

[-=ReSisTaNT=- offline]

ai_, спасибо. Окей, тут разобрались :)

Идем дальше. У кого-нибудь есть предложения по вольтметру?)

[Screaming offline]

-=ReSisTaNT=-, сделай хороший вольтметр ::-D: .
Или если очень хоцца индикатор загрузки, то попробуй поищи схему загрузки проца для вольтметра.

[wita offline]

Ищи "шунты и добавочные резисторы"

Тебе нужен добавочный резистор. Там одна формула для расчёта номинала резистора

[-=ReSisTaNT=- offline]

Screaming, как раз того и добиваюсь - делаю "хороший" вольтметр. А насчет статейки о загрузке камня - не помогла мне она. По-подробей надо бы :)

wita, почитал пару статеек. Что-то совсем не понятно. Я просто далек от электроники, максимум из того, что я могу, это припаять резистор к светодиоду и подать на него питание :)
Не мог бы ты мне объяснить, снова-таки, по-подробней?)

[Screaming offline]

-=ReSisTaNT=-, Вот- http://www.hwp.ru/articles/Indikator_za ... mi_rukami/
Только вместо диодов подсоединить вольтметр.

[-=ReSisTaNT=- offline]

Screaming, ты не понял меня. Родная плавность хода меня устраивает. Вопрос остается только за понижением диапазона значений.

Я его недавно разбирал - в общем там 4 резистора: 2 по 15кОм и 2 по 120кОм. Может мне их заменить на более мощные?) Или лучше мне схемку набросать?)

[Screaming offline]

-=ReSisTaNT=-, тогда вот ivatv.narod.ru/vvedenie_v_elektroniku/2_10.htm

[-=ReSisTaNT=- offline]

Вот, это уже ближе к делу :)
Как я понял, на одну из ножек вольтметра мне нужно накинуть добавочный резистор, вот только по представленным там формулам у меня получается отрицательное значение. Что бы это значило?)
Блин, товарищи, я туп как пробка) Может у кого-нибудь более мозговитого будут лишние 15 минут и этот хороший человек посчитает мне эту тему?) Просто у меня опыто маловато, но чтобы вникнуть мне нужно попробовать)

[Xakep.rus offline]

-=ReSisTaNT=-, сфоткай свой вольтметр. Надо понять кто там головка.
А резистор, на глаз, надо ~5,4 кОм;)
(120+120+15+15)/50

[Screaming offline]

-=ReSisTaNT=-, это нормально. Сопротивление берется по модулю.

[-=ReSisTaNT=- offline]

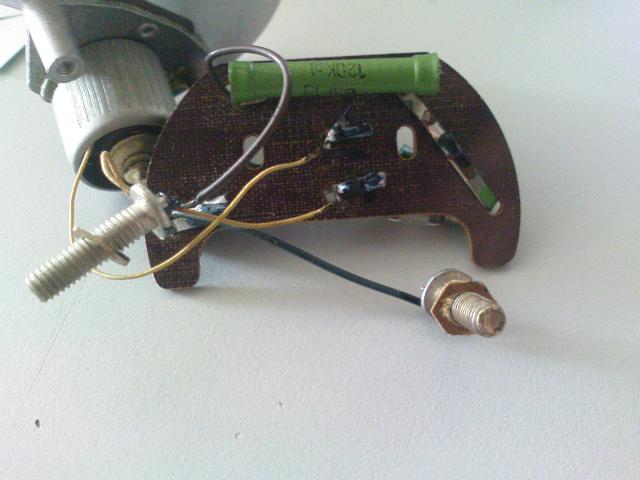

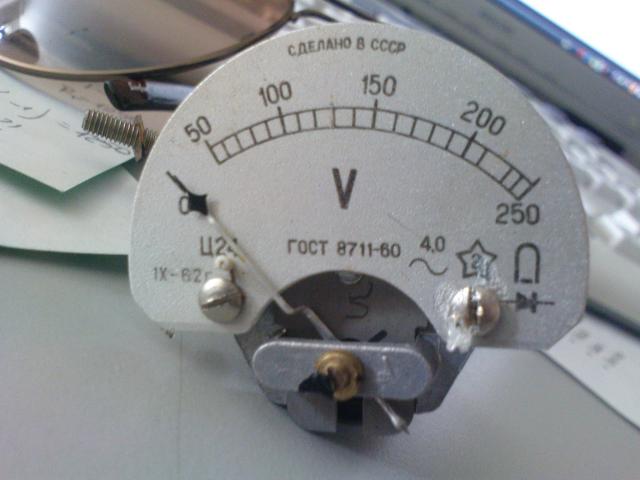

Как-то так :)

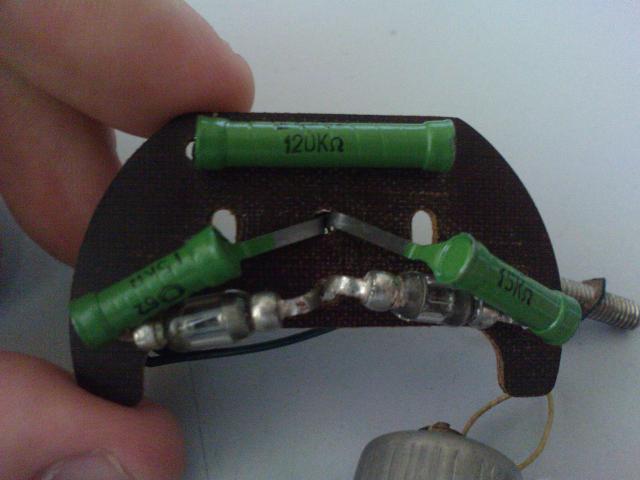

Четно говоря, я умолчал о этих двух непонятных мне стеклянных фиглях(второе фото) :) Может мне кто-нибудь поскажет что это такое?)

Screaming, тогда у меня получается 1.2 Мом :) По-моему, как минимум, не правдоподобно)

[Screaming offline]

-=ReSisTaNT=-, ну чем не правдоподобно? Сопротивление обмотки маленькое, и нужно создать падение напряжения в 10 раз(примерно). Так что все норм )).

[-ALS- offline]

Стеклянные фигни - это раритетные уже германиевые диоды Д2.
Судя по дате на самом вольтметре, им тоже уже под полтинник )

Вообще, это вольтметр переменного тока на напряжение до 250вольт.
На диодах собран выпрямитель.
Смело можно всю эту байду в рамочку под стекло, а к прибору нужен всего-то один добавочный резистор. Можно начать с 10 кОм, дальше видно будет...
