Подключение вентилятора 1,0ЭВ-1,4-4-3270 У4

[Jeka_manul offline]

согласен с Тони, нафик такие хардкоры нада
я бы вобще такие хрени в компе бы не навешивал, тем более если познания в электроники слабые, еще закоротит...
дурью бы не маялся, а купил бы в магазине стоковое 120 для компа да и всьо

[Jeka_manul offline]

согласен с Тони, нафик такие хардкоры нада
я бы вобще такие хрени в компе бы не навешивал, тем более если познания в электроники слабые, еще закоротит...
дурью бы не маялся, а купил бы в магазине стоковое 120 для компа да и всьо

[Александр Слободян offline]

vlach, Данные вентили включаются просто параллельно (как и любая аппаратура в розетку 220. На каждый вентиль надо фазосдвигающий конденсатор. На такие вентиляторы обычно идет конденсатор 1,0МкФ на 400Вольт.

Довольно производительный вентилятор - применялся для продува стоек для станков с ЧПУ...

[sergey13 offline]

Где-то прочитал, что если запитать его с помощью конденсатора, то он потеряет около 20-60% мощности, это правда?

[Rom@L offline]

Так в промышленных устройствах запитывают с помощью конденсатора и трудятся они в круглосуточном режиме. Трёхфазное подключение используют в двигателях большой мощности на киловатты.
Попробовал сегодня подключить такой вентилятор с помощью попавшегося под руку конденсатора 0.1мкФ 630В. Стартует, но раскручивается медленно, секунд 10 до полных оборотов, видимо ёмкость мала, надо на 1мкФ. А дует солидно :D

[sergey13 offline]

Так он будет работать на полную мощь или потеряет 20-60%?

[Cruzzz offline]

если я смогу найти такой же вентилятор, то реально его подключить к этой же системе? и как это скажется на мощности обоих,а то и троих??

Каждому такому вентилятору - отдельный конденсатор. А подключать их можно многими десятками (разумеется, параллельно). Когда трудился на одной АТС, их там было сотни полторы, этих "пермских карлсонов".

*к слову, очень долгоживучие вентиляторы...работали бесперебойно лет 5-7.

[Rom@L offline]

Этот вентилятор будет работать с той мощностью на которую он спроектирован. А спроектирован он на работу от однофазной сети и использование фазосдвигающего конденсатора. Если запитать его от трёхфазной сети, ну будет он например развивать вместо паспортных 3Вт целых 4Вт. И ради 1Вт усложнять схему питания?
Про подключение мощных 3х фазных двигателей к бытовой электросети можно почитать например здесь http://www.elremont.ru/electrik/trifaz220.php

[sergey13 offline]

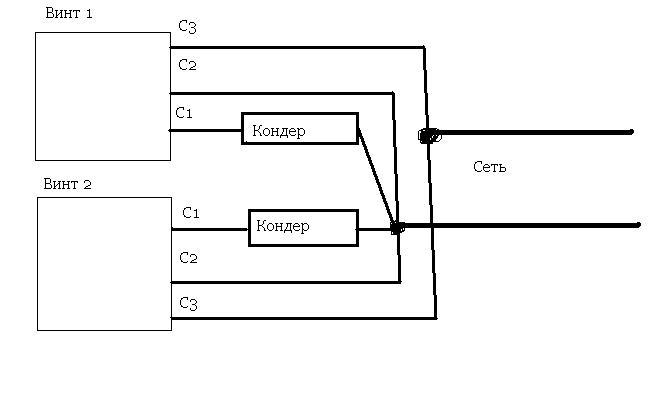

Нарисовал схему как я понял, если не так, поправьте

[Валеркин offline]

Правильно. :super:
