Тумблер для переключения 12v/ выкл / 5v

[Валеркин offline]

Между 12 и 5 вольтами тоже есть напряжение

[-ALS- offline]

ааа.. там же светодиод должен быть ПОГАШЕН, когда кулер работает. И наоборот. так ?

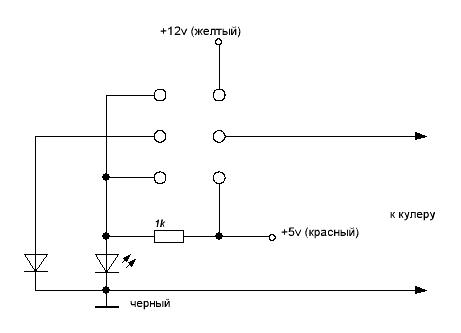

тогда нужен еще один ПРОСТОЙ диод -

[Darkneos offline]

а резистор скольки ватовый?

[-ALS- offline]

любой, какой найдете - от 0,125ватт до 18-киловаттника

[Darkneos offline]

ПРОСТОЙ диод

что значит простой?
Правильно?[/quote]

[Валеркин offline]

-ALS-, Я свой не отдам. ::-D:

[Darkneos offline]

Народ правильно я схему понел и какой светодиод взять как простой?

[-ALS- offline]

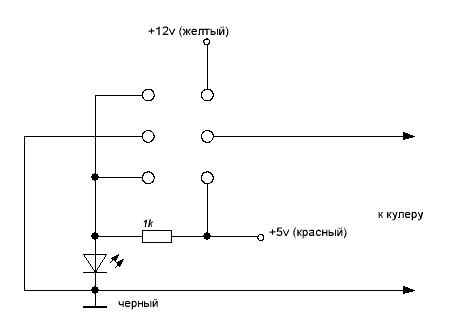

не парься, я снова прогнал - просто поставь вместо него перемычку на минус

[Darkneos offline]

просто поставь вместо него перемычку на минус

что за перемычка? и можно на схеме это показать?( извиняюсь за мой тупизм но я новичек в этом деле)

[-ALS- offline]

[BOJI4OK offline]

По моему ни очень хорошая идея использовать один и тот же светодиод для индикации от 5 и 12 вольт (если я правильно понял)
Автору стоит вот эту темку глянуть :wink:
http://forum.modding.ru/viewtopic.php?t ... sc&start=0

[Rom@L offline]

BOJI4OK, светодиод питается от 5 вольт через резистор когда тумблер в среднем положении (кулер выключен). В крайних положениях светодиод просто закорачивается контактами тумблера на общий (чёрный) провод и гаснет.

[Rom@L offline]

Указанный светодиод является ультраярким. Для получения максимальной яркости использовать резистор 150 Ом 0.25Вт. Если не нужно освещать полкомнаты то номинал резистора можно увеличить до 1..2кОм.

[BOJI4OK offline]

Rom@L, Аааа вон ано чо! Обычно светодиод горит когда оборудование работает, а тут автор креативит.

[Darkneos offline]

Всем спасибо схему собрал всё отлично работает)
