использовал разъем USB B (тот что для периферийных устройств)
был собран корпус с 2мя компьютерами внутри.. пытался реализовать usb-ключ следующим образом (схема накидана на скорую руку, чтоб понять смысл)
здесь представлена разводка проводов на 2 кнопки включения.. проделано тоже самое и для кнопок перезагрузки, хотя ими практически не пользуюсь (т.е. на оставшиеся 2 контакта usb припаяны провода от кнопок перезагрузки)
все подключив и собрав выявил следующее - один компьюетер можно включить независимо от того воткнул или нет ключ, а второй без ключа не включить.. пытался по-разному переворачивать разъем 2pin от кнопки - либо включается без ключа, либо мгновенно включается при всавлении ключа (без нажатия кнопки)

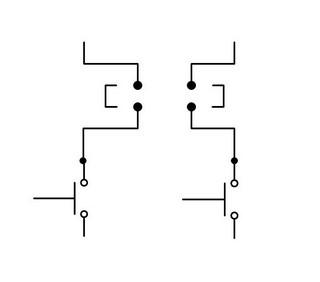

этот вариант меня не устроил, пересобрал ключ, отказался от кнопок перезагрузки и на ключ посадил только кнопки включения.. "схема" получилась такой:
тут каждая кнопка посажена на свою пару контактов usb-ключа..
опять же при запуске возникла точно такая же ситуация (либо без ключа можно включить, либо при вставлении ключа мгновенно включается)
саму кнопку проверял и при первой и при второй сборке - без ключа контакты не замкнуты..
материнская плата - MS-7507
в мануале по подключению разъемов передней панели обнаружил такую штуку
JFP1:
Pin2 - MSG LED pull-up
Pin4 - MSG LED pull-up
JFP2:
Pin1 Ground
Pin3 Suspend LED
Pin5 Power LED
в моем случае разъем PWR_LED подключен только к JFP2, хотя в предыдущем корпусе, где обитала данная материнка было задействовано оба разъема (и JFP1 и JFP2)
может ли это быть связано с некорректной работой кнопки?
