Как сделать вход для наушников в колонках F&D SPS-611

[Goingl offline]

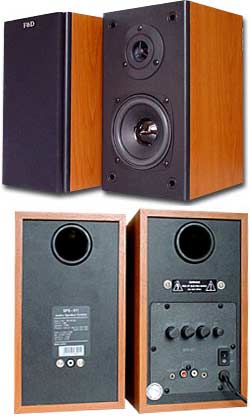

Есть такие вот колонки

Меня вполне устраивают, но, в них нету входа для наушников :weep: Может кто то знает как его сделать?Что бы звук выключался на колошках а в наушниках включался.
Схема прилагается (=

P.s Может кто в курсе, как выровнять дифузор? Просто немного вогнут он)

[Ki.r(u) offline]

а) цеплять гнездо с отсечением до усилителя.
б)если не жаль уши,наити гнездо с отсечением и параллельно припаять на выходе.

[Ki.r(u) offline]

Или как вариант - отдельный усилок и переключатель.Благо микрух с минимумом обвесов полно.

[Александр Слободян offline]

Goingl, Ставится гнездо с доп. контактами работающими на размыкание ( в продаже полно)... Выхода со встроенного усилителя идущие на динамики разрываются и в разрыв включаются эти разрывающиеся контакты... А на сами наушники сигнал подается через резисторы 100-200Ом...

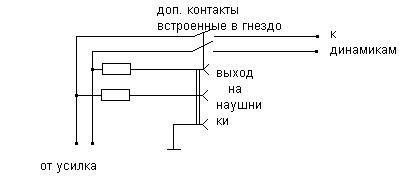

Схема примерно такая получается:

[Goingl offline]

Александр Слободян, спасибо, попробую

[asco offline]

выправить заглушку на диффузоре можно пылесосом

[Mag-Dark_Elf offline]

Александр Слободян, пожалуйста можно повторить схемку на уровне слезших с дерева людей :weep:
и не понял где выходы к разъёму наушников confused

[Sonic-Chainik]

Mag-Dark_Elf, Если так можно выразиться - средний контакт на схеме.

Слева резисторы, справа динамики. Сверху размыкатели контакта от динамиков на наушники.

[Александр Слободян offline]

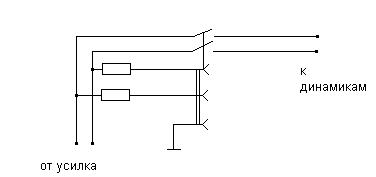

Mag-Dark_Elf, повторение схемы с коментариями...


Не стал приводить реальные фотки, чтоб не вводить в заблуждение, так как внешний вид гнезд и расположение контактов могут отличаться

[Александр Слободян offline]

Mag-Dark_Elf, А вообще чтоб было понятно, поищите в сети книжки типа начинающим радиолюбителям или описание обозначений радиоэлементов на схемах - тогда будет понятно, без лишних вопросов..

[Sonic-Chainik]

Александр Слободян, А для телевизора схема прокатит?

[Александр Слободян offline]

Sonic-Chainik, Да...

[Mag-Dark_Elf offline]

Александр Слободян, знаешь в этой книге понять всё надо ещё
А название и автора не мог бы посоветовать, что-бы я понял то что там написано

[Александр Слободян offline]

Mag-Dark_Elf, самое простое и разжевано по полному:
http://bensan.narod.ru/page2.htm

[Александр Слободян offline]

Mag-Dark_Elf, А тут серия Начинающему радиогубителю (любителю) :D
с названиями и авторами http://publ.lib.ru/ARCHIVES/V/%27%27V_p ... 27%27.html
