Аналоговые индикаторы на панели сис. блока

[bubusisisi offline]

Доброго времени суток, ув. форумчане. Сразу скажу я не силен в радиотехнике, поэтому если не затруднить ответте на вопрос, как можно подробнее.
Есть два аналоговых индикатора: шкала в - dB / от -10 до -1 и 0 до +3.
Нарисуйте схемку и скажите, какие именно резисторы, диоды и т.д. будут необходимы для их работы от звуковой карты с выходом на 3,5мм. Плюс хотелось бы, чтобы был регулятор их чувствительности.

фото индикаторов:



З.Ы. суть в след. чтобы они брали сигнал с обычного выхода от звук. карточки, был регулятор чувствительности, т.к. громкость может менятся, подсветить их диодиками и аккуратненько вынести на переднюю панель системника.
З.Ы. З.Ы.
Заранее благодарен за помощь.

:wink:

[Screaming offline]

Гугл уже не тот...
http://radiokot.ru/articles/19/ первая попавшаяся ссылка.

[bubusisisi offline]

Гугл уже не тот...
http://radiokot.ru/articles/19/ первая попавшаяся ссылка.

Я это читал, но я не могу там ни чего понять, просто хотелось бы поговорить с тем человеком который это делал и взять у него схему, названия и параметры деталей и собрать.

[Александр Слободян offline]

bubusisisi, Ищи в моих темах....

Если лень.. Вот тебе кусок схемы

[Fishh offline]

У стрелочной головки есть такие параметры как: ток полного отклонения и сопротивление рамки постоянному току. Эти параметры определяют параметры элементов схемы.

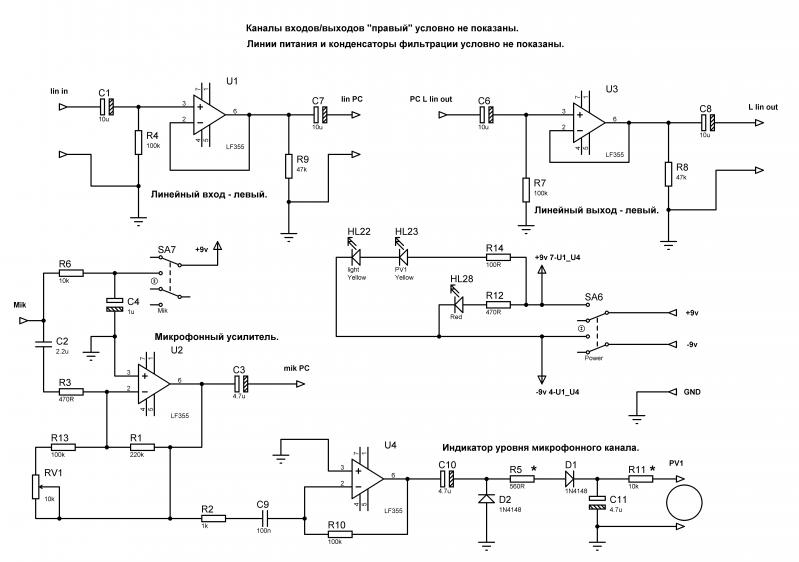

Я как раз набил деталями схему каскада буферов и микрофонного усилителя для своего ворлока 5Э2бис *

Правда в борьбе с ЭМП питание отдельное от ПК и двух полярное. Напрямую вешать индикаторы даже с резисторами неправильно. Надо как минимум буферный элемент а после него уже изгаляться по полной :wink: . Суть в том что буферный элемент будет защищать аудио тракт от ваших ошибок и низкоомной нагрузки (К.З.)
