(стерео) Индикатор уровня звука.

[BOJI4OK offline]

помоему вы меня не понимаете

[INZHENER_BWS offline]

BOJI4OK, можешь объяснить толком что тебе нужно то?

если положения регулятора - то я знаю только для цифровых индикаторов.

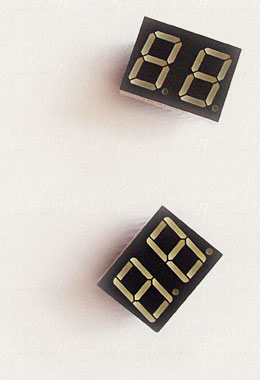

Вот такого вида


или же тебе нравится светики больше?

[BOJI4OK offline]

У меня уже есть линейки светодиодные.
Мыш мне предлагал поставить два регулятора(переменные резисторы)
1 на звук (сдвоенный (стерео))
2 на индикатор (спомощью него и будет задаваться уровень свичения)
1и2 соеденины ротором

Я вот только непойму если на звук 1- 100кОм то 2 на сколько ставить?
И если у нас переменник на индикатор идёт то из схемы я та понимаю можно подстроичный выкинуть (10кОм) или как?

[BOJI4OK offline]

выше схему не правильно нарисовал так будет точнее

[INZHENER_BWS offline]

BOJI4OK, подстроечник НЕЛЬЗЯ выкидывать ни в коем случае - он отвечает за момент включения первого светодиода!

Если же я правильно тебя понял - ты хочешь что бы отображалась уровень громкости от 0 до 100%, но не цифрах а в количестве светодиодов... так???
- ДА
то есть на мой взгляд несколько путей
1. предлагает Летячий мыш которое ты написал постом выше
2. в ручке просверлить отверстие и от положения этого светика будет определятся уровень громкости
3. поискав в интернете... найти вот_это тут и регулировка и индикатор!
- НЕТ, я хочу реальный уровень громкости (будет двигаться)
1. микра с полярным конденсатором - суть в том что светики будут "тупить", т.е. плавно двигаться верх и вниз - предположение, где то уже было реализовано

P.S. Все приходящие в голову мысли уже были обсуждены и вполне могли были уже реализованы....

[BOJI4OK offline]

почему тупить? не пойму
с микраконтролером непойдёт это слишком крута для меня :D

на двух переменника должно сработать
на один идёт сигнал на второй постоянна и её регулируем
вот только мышь предложил постоянку от питания индикатора через резистор (гасящий) пустить я так понял.
Я думаю нужно ещё стабилизатор добавить который будет регулировать напряжение подаваемое вход индикатора.
Например
1 резистор(перемен)только управляет звуком
2 резистор(перемен) работает на вход индикатора
1и2 соединены ротором
3 стабилизатор подаёт напряжение например в 500mV ну или как подстроим
4 питание индикатора 9V
Я так думаю реальная схема, непойму почему диоды будут тупить?
Получается если мы сможем задавать напряжение на 2 резисторе то его номинал не обязательно какой то конкретно подбирать что бы индикатор правильно отображал положение движка звука.

[-ALS- offline]

Парни, вы когда SPlan освоите ? Такие схемы собираете и какие-то каракули...
BOJI4OK, вот схема.
Все три переменника на одной оси.
Сопротивление R3, с которого идет напряжение на AN6884, может быть любым.
Главное, с помощью Rп подобрать такое напряжение, при котором на макс. громкости будут гореть все индикаторы.

[olenevod offline]

Есть один нюанс......
AN6884 - шкала логарифмическая, а для задуманного желательно бы линейную.

[INZHENER_BWS offline]

BOJI4OK, "тупить" будут потому что кондер будет медленно разряжаться-заряжаться и этим сглаживать импульсы. как научно сказать незнаю
На счет контроллера MAX5440, его программировать не нужно - просто впаял и юзай!!!

и если же все таки будешь делать как написал выше, то взгляни в сторону лм3914, хх15, хх16 :doc:

[BOJI4OK offline]

INZHENER_BWS, а вообще интересная штучка по твоей ссылке потом попробую.
С начала попробую сделаю как изначально задумывал.

[Летячий мыш offline]

вон тебе -ALS- написал всё наглядно, загораться будут светики не от сигнала, а от ПОСТОЯННОГО НАПРЯЖЕНИЯ подаваемого на микру, сигналом ты постоянного свечения не добьёшься! будет дёргаться!

[BlackJack offline]

вон тебе -ALS- написал всё наглядно, загораться будут светики не от сигнала, а от ПОСТОЯННОГО НАПРЯЖЕНИЯ подаваемого на микру, сигналом ты постоянного свечения не добьёшься! будет дёргаться!

Что я и написал в первом сообщении.. :beer:
