HP_MOD for OldCOMP(by Danilka)

[K1KS offline]

Добрый день. Вот от делать нечего пришла такая мысл, как выкинуть старый железный корпус, придумать чо нить интересное. Достался в нахаляву МФУ HP, без картриджов, поломанный внутри...Но самое интересное, что был сканер. Досталось МФУ без блока питания.

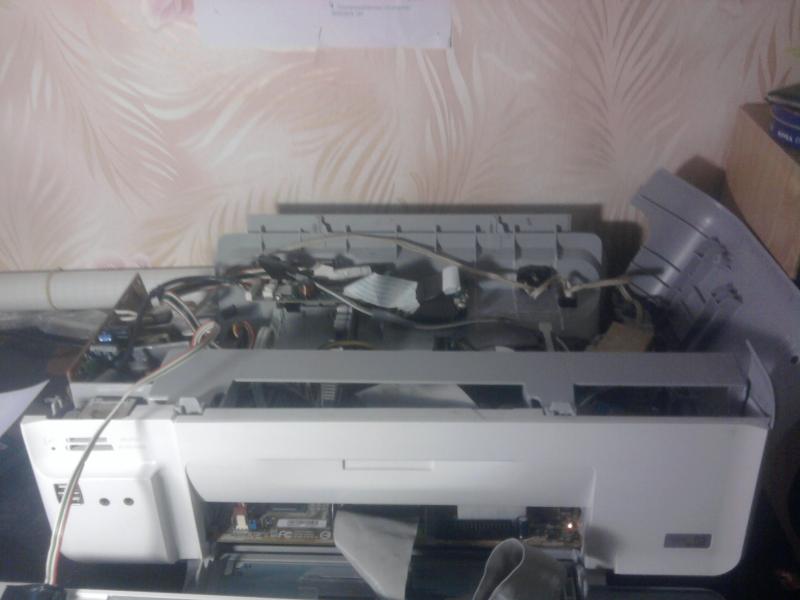

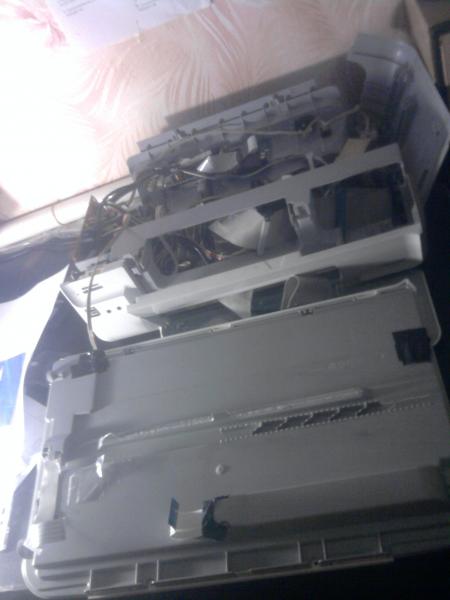

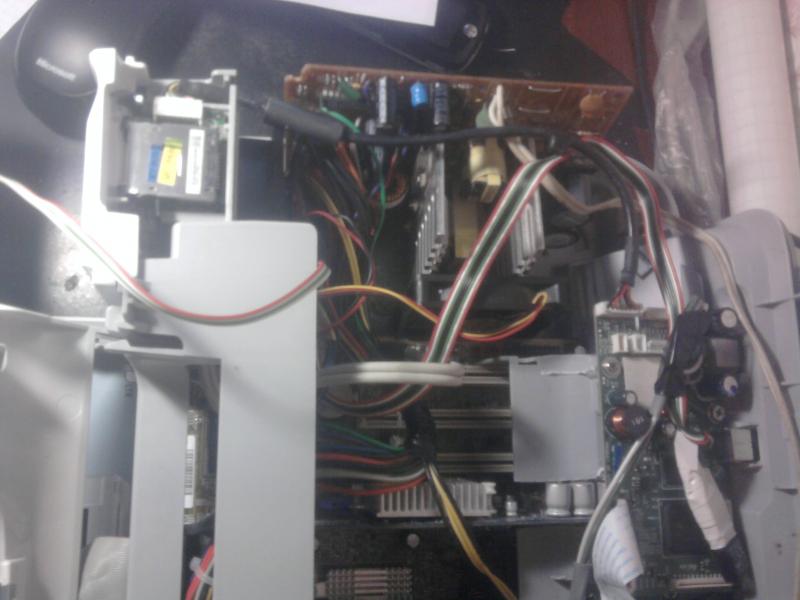

Разобрал старый комп, и начал действовать...Все видно на фото, чуть позже будут лувчшего качества.

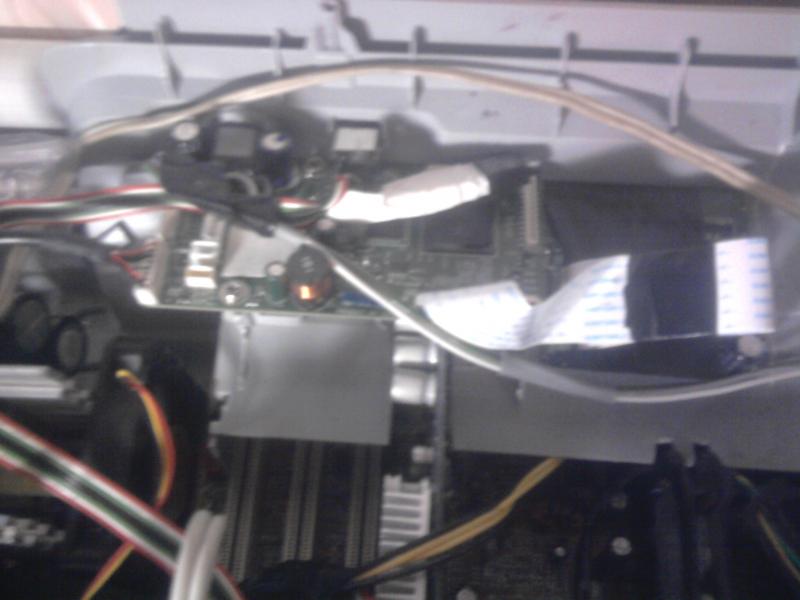

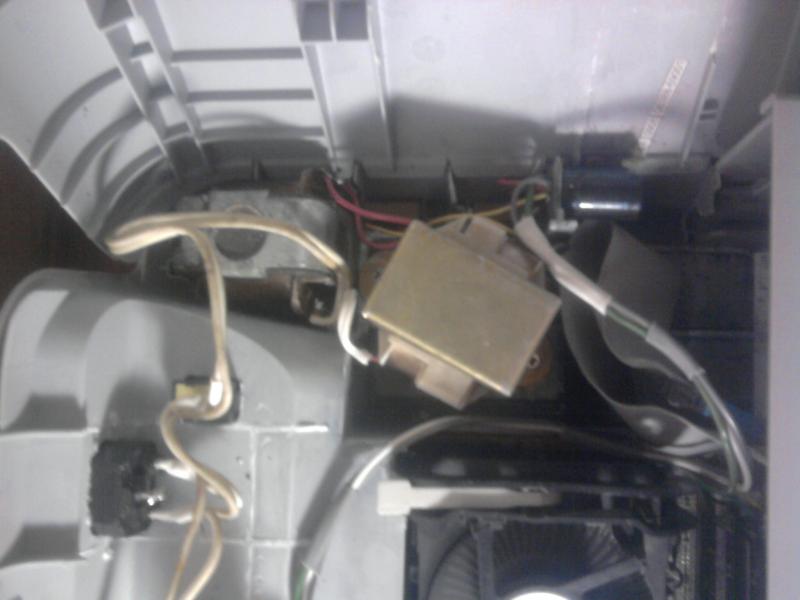

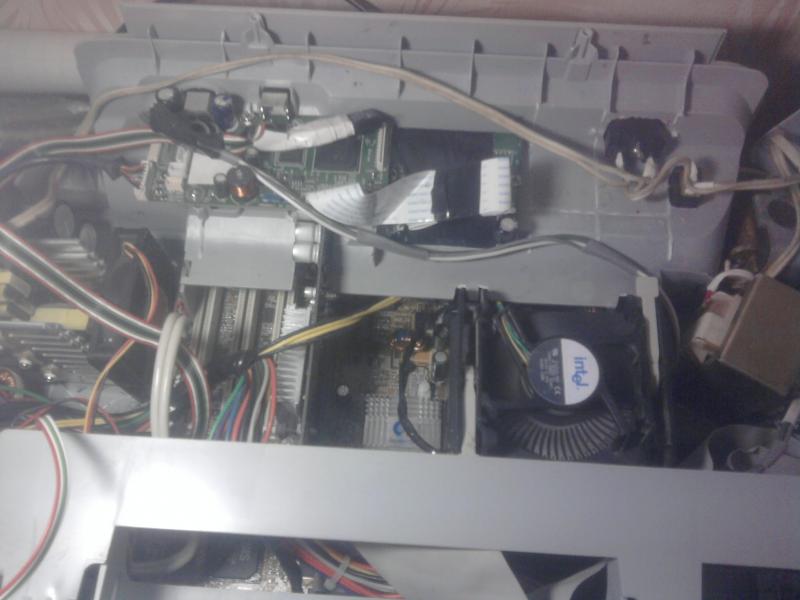

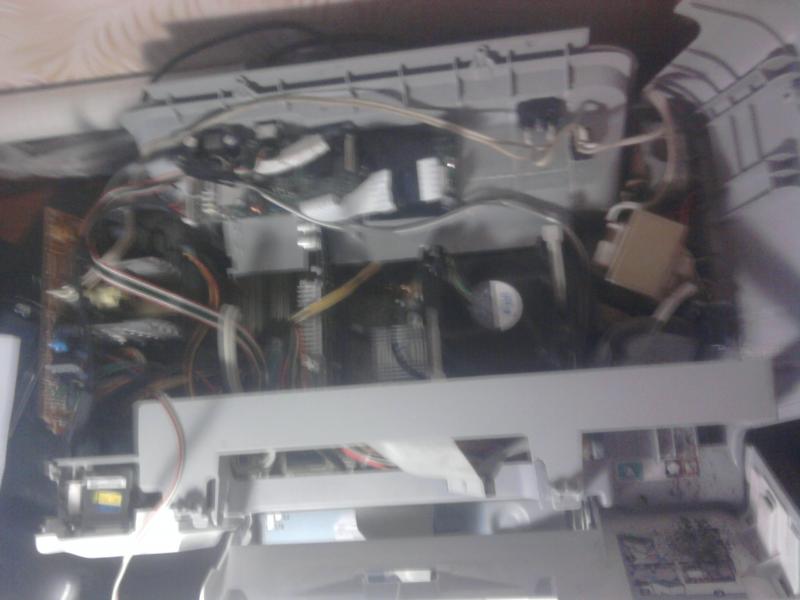

Так же на фото можно увидеть собраный блок питания для самого сканера. Собрал на двух трансформаторах 16 и 32 вольта. Далее выкинул весь механизм и внутренности принтера, оставил необходимые элементы - плату с процессором и блоком питания самого принтера, а так же плату на каретки картриджей(без неё не запускался принтер). Разместил внутри все. Но возникло пару проблем, пока не решил их...

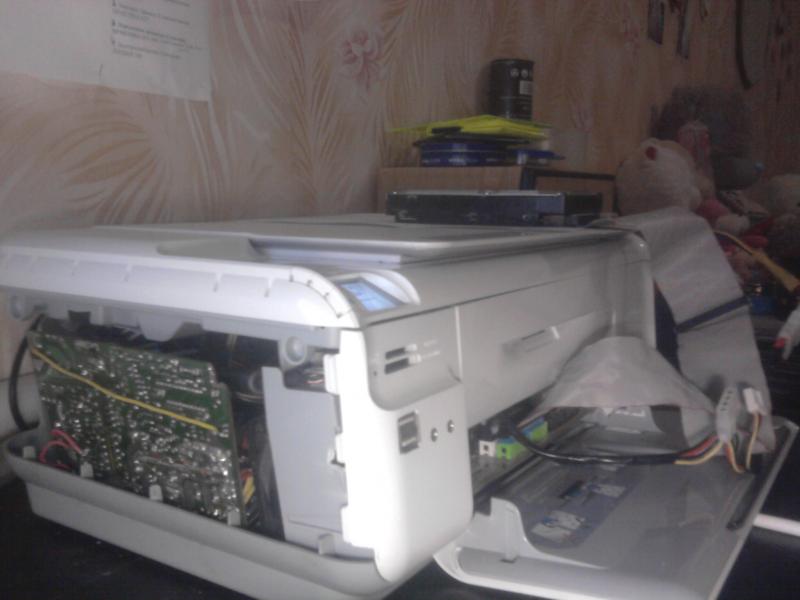

Переделал кнопки управления, подключил картридер стандартный, а так же вывел вперёд плату USB, наушников и микро...

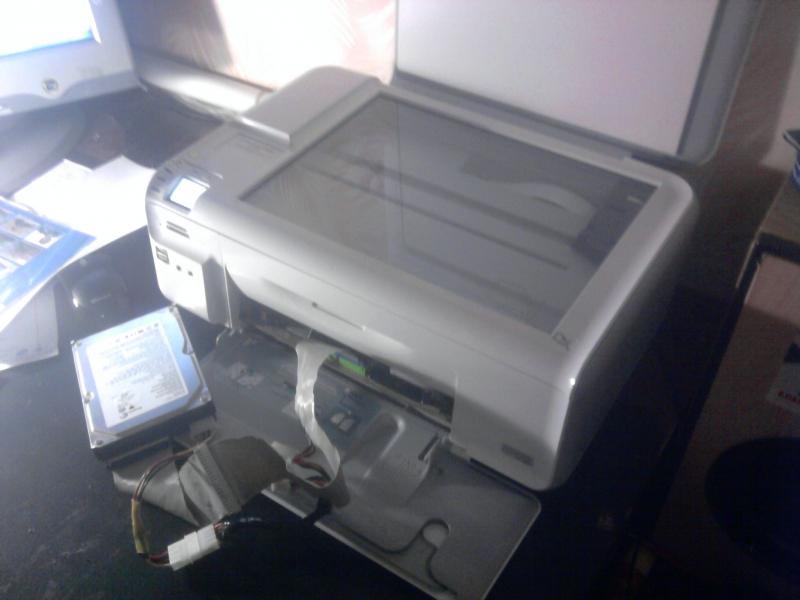

Вопрос вот в чём -не плучается разместить винчестер. Точнее получается, но при данном размещении не закрывается до упора верхняя крышка - теряется вид. (щель милиметров 2 может). Хотел спросить - может у кого завалялся винчестер тоньше моего(мой в толщину 25мм) с разъёмом IDE - поделитесь, для прноекта очень нужен. Вполне хватит 80GB/

[K1KS offline]

[K1KS offline]

\

[Dimagans offline]

описание хоть и не скудное но на кой черть блок питания второй для принтера врубить немогу
:dontknow:

[K1KS offline]

Для питания МФУ(принтер и сканер) на задней стенке есть разъём для подключения блока питания. С завода принтер идет с внешним блоком питания(как на ноутбуках), только там напряжение имеет два значения 32 вольта и 16 вольт. Один общий провод, значит мы получаем три контакта - 32 16 и GND. Этого блока у меня небыло - пришлось собирать отдельно. Принтер включался только при наличии обоих напряжениях, т.к. необходимо питание процессора и питания силовых элементов(шагового двигателя). Под рукой небыло подходящего трансформатора, а разбирать чтобы доматывать трансформатор - потом он будет гудеть, утечки тока различные...нах надо. Я взял два трансформатора и собрал блок питания с общим проводом.

[K1KS offline]

Хочу сообщить маленькую новость - всю ночь провел, восстанавливая монитор. Но у меня получилось:) теперь имеется ЖКИ монитор Samsung 710n, который не запускался, но проблема решена путем подачи доп.напряжения на процессор(кто ремонтировал - поймёт, дело до прожарки недошло). Раньше стоял вот такой аппарат - Samsung T710BH...дОЛго занимал пол стола он у меня, проработал около 9 лет, ещё столько же проработает.

Вопрос остаёться открытым насчёт проекта - как быть с жестким диском...или может сделать этот диск не жёстким, например, карту памяти поставить, гигабайт так на 64....у кого есть какая нить информация, или мысли..пишите:)

[Dimagans offline]

K1KS вопрос на какой случай было оставлена принтерская начинка

[Ki.r(u) offline]

2,5 диск любой старый с барахолки.

[K1KS offline]

греется он сильно.....думаю о USB носителе...
Dimagans, принтерская начинка - для управления и вообще работы сканера - СКАНЕР РАБОТАЕТ! ПОДСОЕДЕНЁН К внутреннему USB входу на материнки.
