[upgrade] Кастум под СВО - Mirror's edge.

[Sonic-Chainik]

Между распилом радиаторов, прикупил девайсик под систему.





Скромно надеюсь, что за четыре года, надёжность ССД повысилась.
А не только ёмкость.

[Sonic-Chainik]

Допилил второй радиатор. Всё собрал.







Теперь надо собраться с духом и протестировать, что получилось. :shock:

[sa977 offline]

Красота gud

[Sonic-Chainik]

sa977, Спасибо.

Если честно, несколько лет назад (в связи с переход от пассива к воде), думал, с распилом радиаторов больше связываться не придёться. Ан нет, привычка - она такая. Всё равно достанет. redface

[iPODfun offline]

отлично вышло)) слежу за проектом)

[Sonic-Chainik]

Всех с Наступившим!

Надеюсь, никого не потеряли? :wink:

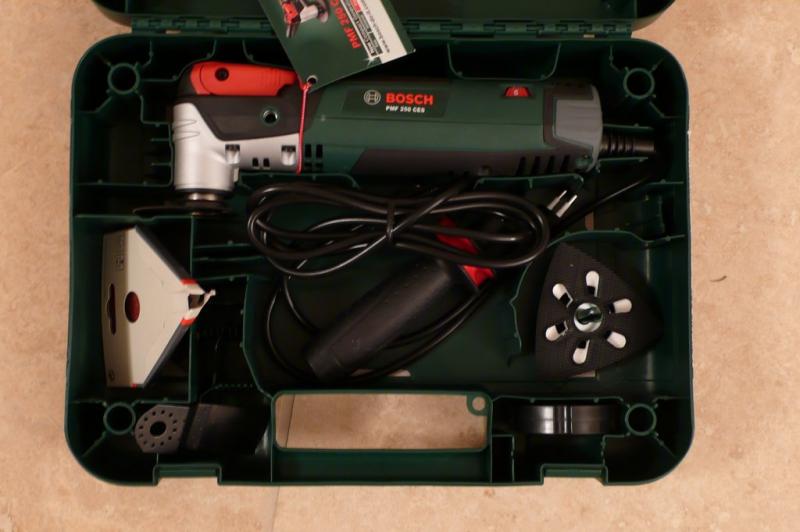

Спешу поделиться маленькой радостью от очередной покупки. Та-дам! bosch pmf 250 ces



Универсальная дельта-хреновина, которая умеет шлифовать (самое главное для меня), пилить и шабрить (вот этим точно занимать не буду :lol: ).
Уже успел опробовать - найс. :super:

Идём дальше. Обратил внимание, что многие водянщики, зачем-то, ставят краны. Причём, как правило, в таких местах, куда попасть можно только разобрав полкорпуса.

Мне больше нравится простота и "доступность узла снаружи".
Порывшись в закромах, нашел несколько самопальных переходников с внутренней резьбой G1/4" (фотки на 14ой странице темы, если интересно).

Сверлим-крутим.









Собственно, "сливной" тройник переместился к радиатору поближе. Вид изнутри.



ЗЫ Новые радиаторы на материнке прошли первый этап тестирования - установка ОСи и её настройка "раскалили" оба радиатора до 33-35С.

[sa977 offline]

Sonic-Chainik, всё таки многофункциональность перевесила просто шлиф-машинку? Правильный выбор, имхо gud

[Haughty Catt offline]

Sonic-Chainik, Пропустил где крышечки на неиспользуемые разъемы купил?

[Sonic-Chainik]

Haughty Catt, В оверхарде.

[Sonic-Chainik]

Продолжаю "закрывать" план работ.
В этот раз переделал крепление корзины и перегородки с люминевых уголков на пластиковые "кубики с внутренней резьбой".

Толстого пластика нет, только листовой. Пришлось химичить.
Нарезал много прямоугольничков. Склеил их дихлорэтаном и обработал напильником.



Сначала пробовал на шлифмашинке выводить. Слишком долго. Второй раз точил напильниками.
Готовые кубика клеил к корзине по месту, во избежание перекосов.



Промазывал по всем краям, чтобы лучше держалось.



Половина сделана.



Следующий этап - резьба.



Собрал - корзина, перегородка и бачок.







Теперь корзина крепится жестче, в пяти точках, а не в трёх.

[Валеркин offline]

Sonic-Chainik, я в течении полугода на форум заглядывал редко.
Что то твой проект всё минорнее :D, думал что уже стенки готовы,
или растягиваешь удовольствие от работы? Мне тоже как то грустно
расставаться с законченными работами, с другой стороны, хочется
чего то нового. Удачи! :D

[Sonic-Chainik]

Валеркин, Пока на поиск стенок забил болт. Чувствую, вообще без стенок останусь...

Чтобы проект не загнулся, набросал список дел. Вот его и минорю.

[TinMen offline]

sa977, Dmitry123, Dimagans, Спасибо, стараюсь.

Ki.r(u), Буду. Когда найду на что.

Начинаю пилить донора на радиаторы. Готовые куда-то пропали из продажи.

Откуда донор ?

[Sonic-Chainik]

TinMen, http://www.chipdip.ru/product/i-120-heat-sink/

[Sonic-Chainik]

Маленький апгрейд - установка USB3.0

Под "раздербан" была куплена вот такая панелька.





Для центравки использовал два сверла 5ки - одно держало, вторым сверлил отверстия в проставке между разъёмами.





Следующий этап - крепление разъёмов.
Т.к. сквозное крепление пройденный этап, решил сделать крепление прямо к "морде". А именно - выпилить и приклеить две плашки.





Повторно воспользовавшись свёрлами для центровки, в одной плашке нарезал резьбу, в другой - просто отверстия под вставку болтов.







Следующий этап - отверстия под флэшки!
Разметил, высверлил, проточил надфилями.





Пластик "морды" толстый - флэшки не до конца вставляются.
Пришлось немного пофрезеровать.



Провода прихватил изнутри стяжкой.



Котово!



Теперь дело за малым - зашпаклевать сколы и отдать на покраску (пока в поиске малярки).
