Компактный корпус TinyBlackBox (младший)

[-ALS- offline]

philosopher, спасибо. Особенно ценно внимание tarator-а, сами знаете, Ваши отзывы многого стоят :beer:

Да, изначально грили хотел ставить именно черные, 12-см нашел готовый, заводской, а 8-см пока не успел толково покрасить. Сейчас стоят хромовые, просто на фото так получилось.

[main offline]

аж глаз радует! +10! молодца :super:

[druid79 offline]

-ALS-, ты как обычно - на высоте :beer: Корпус - супер... Спасибо за идею по креплению видеокарты стойкой для плат... И отдельное спасибо за "наводку" на Quantum'овские контроллеры - уже нашел QT100A-ISG и передал другу-электронщику и микруху и даташиты... Надеюсь что теперь и у меня сдвинется проект с мертвой точки...

[DimxXxka offline]

здорово...
а че за экранчик такой?самодельный или готовый?

[-ALS- offline]

Экран из тех, что ставятся в китайские мобилки-"АйФоны".
Подключен с помощью микроконтроллера. Прошивку и программу для ПК писал сам.

[INZHENER_BWS offline]

-ALS-, а как с температурами с нагрузкой и в простое??? может подскажешь как из БП сделать, что то пассива? или 120-ку на минимальных хватало?

[DimxXxka offline]

молодца...
я все никак не могу понять как там вы подключаете дисплеи к пк.
вообще до сих пор не понимаю как...
удачи

[-ALS- offline]

INZHENER_BWS
на предыдущих страницах были фотографии во время тестов в 3DMark-e и в игрушках. И хотя там корпус был открыт, даже сейчас мало что изменилось (ну, может, пара-тройка градусов).

Объясню.
Воздух засасывается извне, проходит вдоль самых "теплых" железяк и тут же, мигом, уходит наружу. Т.е. он не застаивается и не колбасится внутри корпуса, перенося тепло от наиболее горячих элементов к наименее...

К тому же, как правило, основное тепло идет от видеокарт(ы). И HD5770 в этом плане выбрана не случайно - она вполне достаточна для того, чтобы поиграть на средних настройках и при этом остается относительно холодной. По поводу процессора также писал - там просто чуть занижено Vcore.

Я по-прежнему остаюсь сторонником пусть слабого, но активного охлаждения. Полный пассив, в большинстве случаев заводского изготовления, - надувательство еще то.
В этом плане показательны работы Sonic-Chainik-а - вот это настоящий пассив. Но достигается он гораздо более серьезными решениями.

Пылесборника также не ожидаю, поскольку оба кулера работают на своих обычных (даже чуть заниженных) оборотах. Т.е. они вдувают пыли внутрь не больше, чем обычные кулеры, стоящие на морде в стандартных корпусах.

DimxXxka
если честно, в двух словах - неподготовленному человеку проще купить готовый.
Я занимаюсь этими индикаторами и трачу на них свое время, потому, что в итоге я продаю готовый код заказчикам (работа у меня такая - "прошивкописательство"). А времени в конечном итоге уходит много - недели.
Много готовых примеров/схем есть на буржуйских ресурсах, многие фирмы-производители продают т.н. сэмплы вместе с исходниками... Тут нужно только знание английского. И паяльник )

[VANHELLSING offline]

-ALS-, слушай смотрю, экран за экраном подцпеляешь и сдруживаешь их все. Дома лежит SonyErricson T610. Сам телефон убили, что то глючит, а вот экран будь здоров, собственно вопрос, о подключении его к ПК

Ставлкивались, есть ли возможность и т.д. какой ни будь коментрарий по этому поводу ...

п.с. щас на работе и маркировку ЖК посмотреть не могу и телефон еще разобрать нужно, что б посмотреть ...

[-ALS- offline]

Обычно это делается так :
забиваем в гугл ( я серьезно, без всякого стеба ) по английски :
" Ericsson T610 LCD controller "
первая же ссылка - http://www.edaboard.com/thread30234.html
Там есть чей-то готовый проект, можно воспользоваться им...
НО, самое главное - там же ссылки с документацией на сам ЖКИ и его контроллер. А дальше, я повторюсь, только знание английского и навыки в пайке/программировании.

[-ALS- offline]

"Когда б вы знали, из какого сора
Растут стихи, не ведая стыда..." (с)

Остатки того самого листа алюминия, с которого все и началось

[-ALS- offline]

Сегодня чуть не спалил видюху.
Запустил Crysis (первый), "побегал" чуток, все нормально.

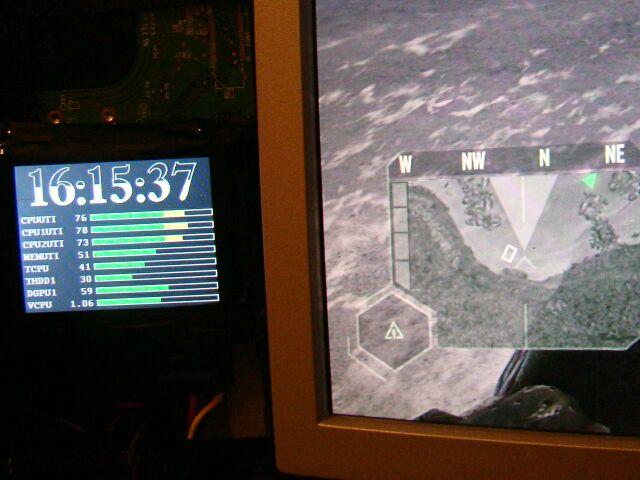

Вышел из комнаты, возвращаюсь - на ЖКИ температура видео под 100 градусов. На мониторе в это время - море, переливающиеся волны...
Выключил, дал остыть. Включаю - та же фигня: пока просто ходишь/бегаешь/стреляешь, карточка греется градусов до 65.
Но как только встал и уперся взглядом в море - все, трындец, пошла жара...
Снял переднюю панель, сейчас ок. 60градусов.
Получается, что выход горячего воздуха от видюхи затруднен, надо увеличивать выходные отверстия или ставить доп. решетку на переднюю панель.

[Forum admin]

-ALS-, видимо какой-то баг в игре, который при простое нагружает больше, чем при активности.

[-ALS- offline]

... либо, действительно, отрисовка морских волн жрет гораздо больше ресурсов.
Ведь если упереться носом в стену или даже просто повернуться и смотреть на джунгли, такого не происходит.

[philosopher offline]

Думаю, стоило бы оцентровать вентилятор с радиатором видеокарты, получше согласовав их, даже, возможно, посредством диффузора, гарантирующего прохождение воздушных потоков м/у ребер а не вокруг.
Я хоть и сам фанат всего низкопрофильного, в том числе и вентиляторов, с досадой хочу отметить, что серия Kaze jyu slim является ничем иным, как "анимированными грилями" (по крайней мере - по давлению, на удобоваримых оборотах) не назовешь.
Есть более интересный вентилятор - 140х20мм от AeroCool. Тот хоть дует ощутимо, да и все-таки тоньше на 5мм стандартных...
