[upgrade] Кастум под СВО - Mirror's edge.

[Sonic-Chainik]

Данная редакция наклаки является цельной. Это влечёт за собой геморрой установки СО материнки (оно не менее цельное!). А именно - одна половина СО может быть прикручена ТОЛЬКО без накладки. Более того, для монтажа СО требуется снятие материнки с поддона, а накладка крепится через крепёж материнки к поддону.

Если делать накладку из двух частей - большая нижняя и малая вокруг сокета (в пределах радиаторов) - то неизвестно как крепить малую, она не достаёт ни до одной стойки.

В процессе примерки обнаружил, что платы (в PCI и PCIe) имеют гребешок до уровня текстолита материнкской платы от слота до крепёжной планки.

Подытог - накладку придёться укорачивать по периметру, а значит, будет видна материнка, накладка вокруг сокета будет висеть в воздухе, иначе я не смогу установить СО. Стыки двух накладок, большой и малой, будут с зазором в палей толщиной. Красота та ещё.

[Валеркин offline]

Sonic-Chainik, Да, мучения прям.
По фото трудно понять, что чему мешает.
Под PCI можно только прорези сделать,
не обязательно кусок убирать.
Да и крепление накладки не обязательно
в местах стоек, правда это лишние проблемы.

[StingerVAN offline]

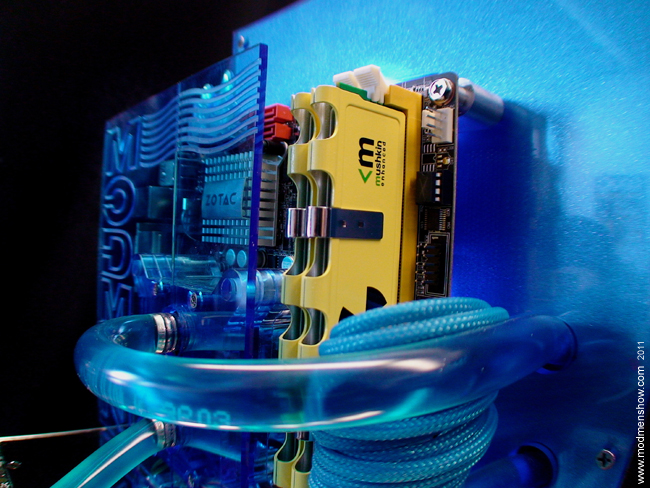

А вот такой вариант не пойдёт? http://www.modding.ru/news-image/mod_me ... o_b/37.jpg

[Sonic-Chainik]

А смысл?

[StingerVAN offline]

- легче подключать СВО (просто вывести места соединения на накладку), а потом уже к ним подключать шланги
- не нужно вырезать кучу мелких деталей и на накладке вполне получится какой-нибудь рисунок.
Хотя на вкус и цвет...

[Sonic-Chainik]

StingerVAN, Попробовал переосмыслить твоё предложение. Вот схема - жёлтым обозначена нижняя накладка (1см над платой), зелёным - верхняя накладка (высота 3-4см над платой).



Вырезы потом продумаю, а пока пара живых фото общего вида.






Наткнувшись на http://forum.coolermaster.com/viewtopic ... a&start=15

Понял, куда надо копать. Схема.



Общий размер - во весь отсек - от стенки до стенки.

ЗЫ Ушёл думать над крепежом и шлангами.

[Валеркин offline]

Sonic-Chainik, Решение понравилось! Удачи!

[wwar offline]

Отлично) Радует, что не отказался от накладок :super:
Правда это повлечет за собой еще и накладки на платы расширения = дополнительный геморрой....

[IRON999 offline]

а какой толщины накладка???

[Sonic-Chainik]

Нижняя 2мм, верхня 5мм.

[Sonic-Chainik]

Крепёжная рамка для БП.



Крепление в корпусе в четырёх точках на болты М4.
Думаю использовать болты с головками под шестигранник (как найду).
Кстанавливать довольно удобно.

ЗЫ Пытаюсь прикинуть как вести провода. :tratata:

[Sonic-Chainik]

Докрасил радики на память (не ставлю, т.к. ещё не оттестировал новую память).



И первый опыт буржуйского раундинга.

[Jeka_manul offline]

радиаторы красивые, но они и сами по себе стильно смотрелись, мне кажиться черные бы даже лучше смотрелись на фоне белой накладки на материнку, как к примеру белая рама для БП - ваще шикарно смотриться
раундинг...просто нет слов, все красиво и качественно

[Шурика offline]

Sonic-Chainik, раундинг шикарен gud
радики тоже удачно получились!

а как продвигаются работы с накладкой?

[Sonic-Chainik]

Спасибо, это только проба пера и отработка технологии.

Радики брались под покраску. Вот и покрасил.
Макет отдан на фрезер.
