USB flash — "Future. Fantasy"

[Dmitry123 offline]

Приклеил движок к флешке на обычный "нюхательный" Момент, только прозрачный. Вплавил пружину с фиксатором, мощного паяльника нет, вплавлял ломовой отвёрткой разогретой на газовой комфорке. В следствии чего пружина ушла в сторону. :ass:

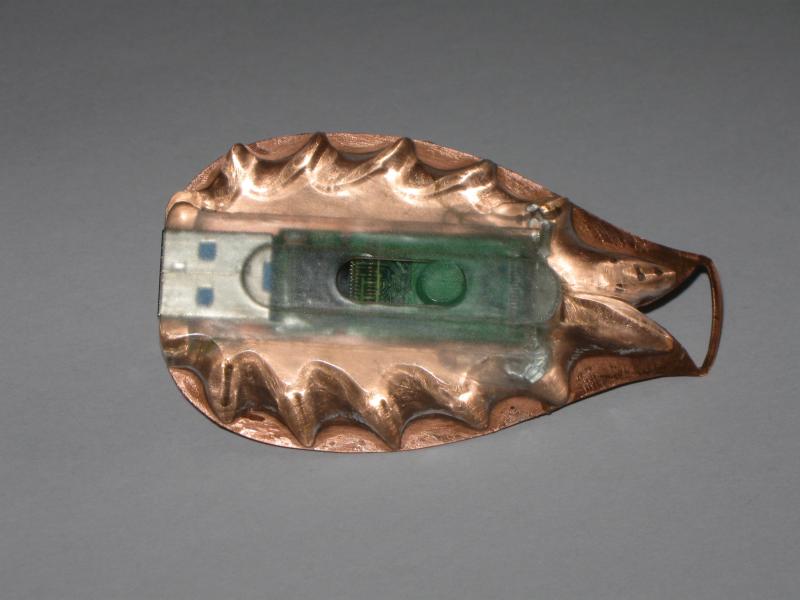

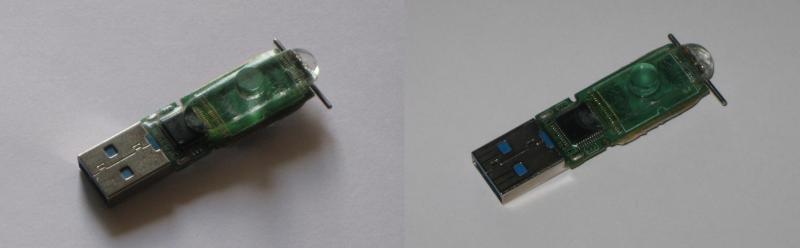

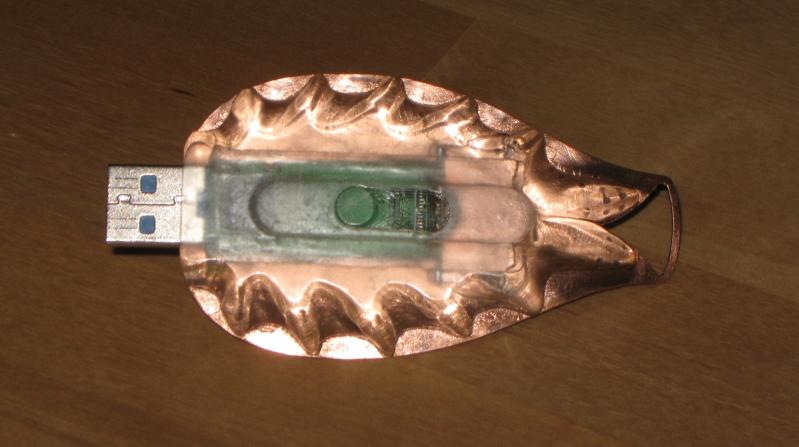

После подгонки к нижней части корпуса залил платку эпоксидкой:



В нижней части, по месту, сделал подобие пазов под стопор:

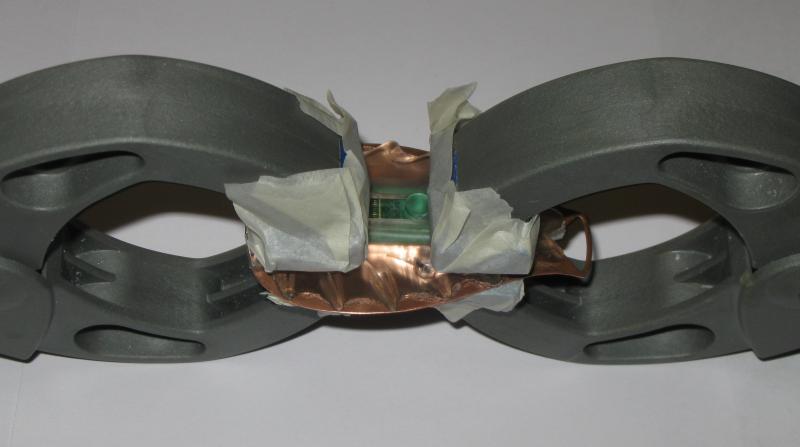

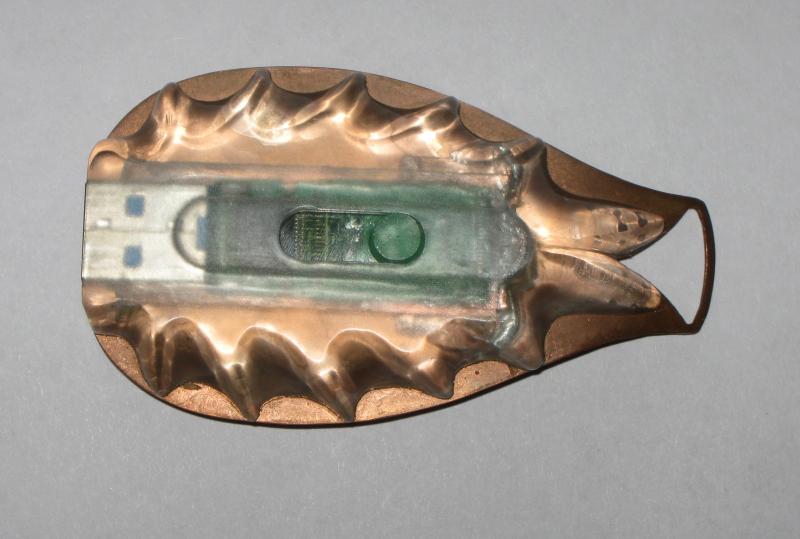

Склеил, жду пока, герметик полностью вулканизируется через сутки:



...

[Dmitry123 offline]

жду пока, герметик полностью вулканизируется через сутки

Ага, выждал... пять часов. Что бы иметь шансы поспеть к сроку нужно было уже клеить чип, в результате герметик местами отошёл от пластины. :puke: Держаться то будет, но внешний вид подпорчен:

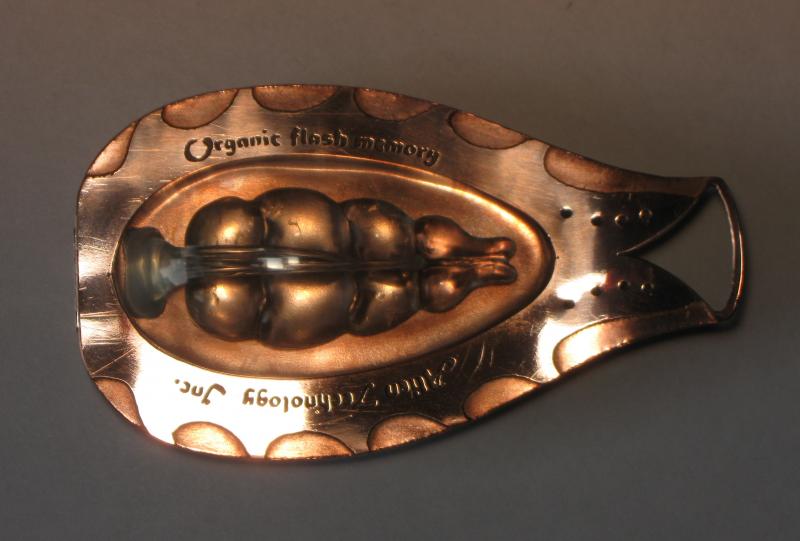

Чип приклеил, теперь думаю как закрыть дыру над светодиодом, которую прохерачил когда обламал оптику:



...

[Sonic-Chainik]

Накладка из латуни спасёт, не?

[Dmitry123 offline]

Sonic-Chainik, да уже из оргстекла загогулину пилю... хотя сделать накладку в голову не приходило, а ведь можно, и проще.

[Dmitry123 offline]

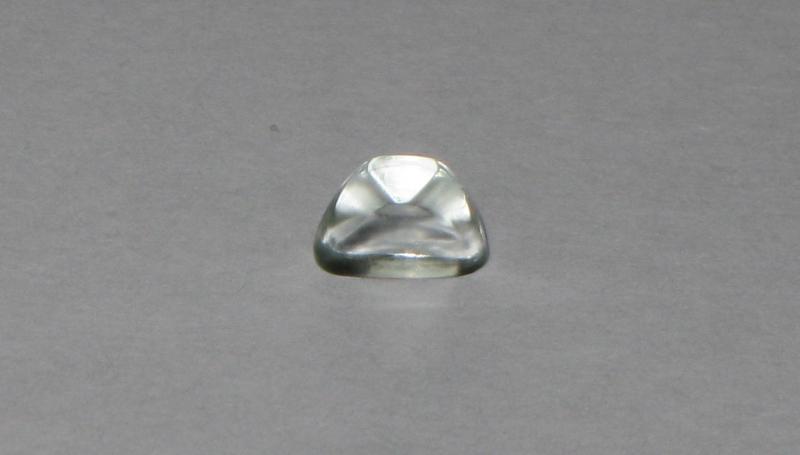

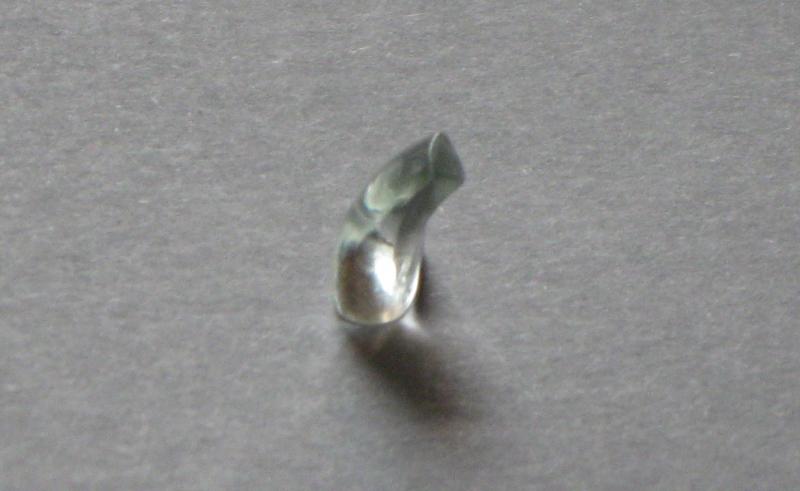

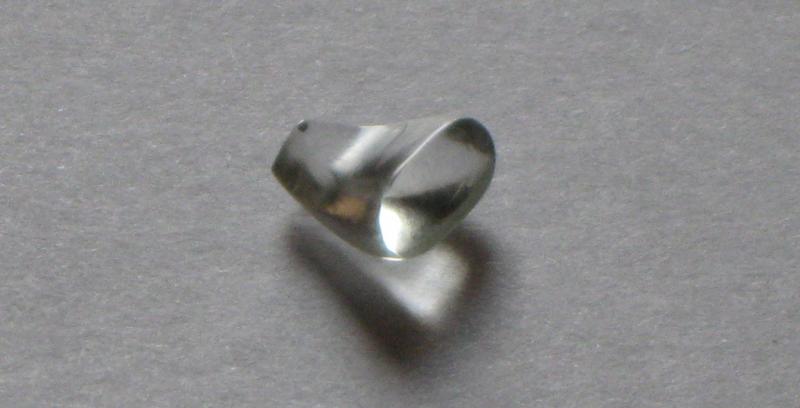

Загогулина, заглушка дыры в пластине:

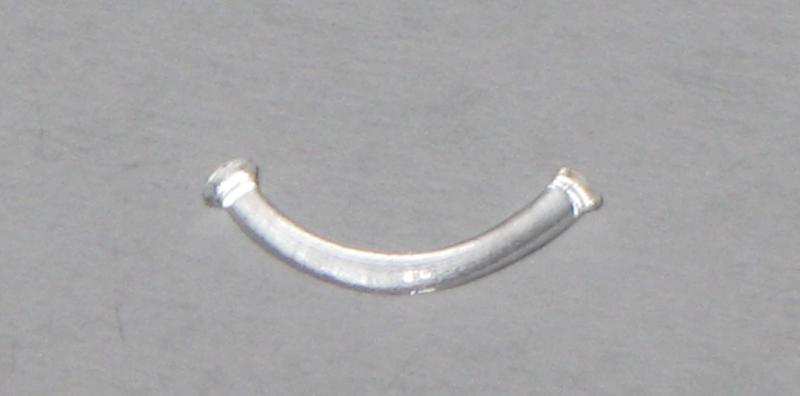

Спасибо Senseyi :beer: , с оптикой работать оказывается просто:



Концы делались при помощи зажигалки, "гнулось" бытовым феном для сушки волос (1400Вт), т.е. волокно загибается (разгибается) само за секунды.

Собиралось при помощи суперклея, наносился минимум зубочисткой:







Небольшие косячки склейки, на стыке загогулины и оптики, были замазаны "жидким оргстеклом" и зашлифованы.

Приклеиваю фонарь, очень сложно нанести тонкий равномерный слой герметика на узкую поверхность, его бы чем развести... :dontknow: но экспериментировать некогда уже и значительная часть выдавилась внутрь:



Ещё один косяк, появились трещины по периметру склейки фонаря изнутри и снаружи — надо было отпустить его после изготовления. :tratata: А лучше конечно сделать из целого куска оргстекла. По хорошему и пластину нужно было отдавать в гальванику никелировать или позолотить, а так придется покрывать лаком.

В общем, получается косячная учебно-тренировочная флешка. ::-D:

...

[Шурика offline]

выглядит очешуительно! не знаю насчет косяков, но работа внушает. ябкупил

[Dmitry123 offline]

Спасибо конечно, но это пока что-то типа LEGO. ::-D: :weep:

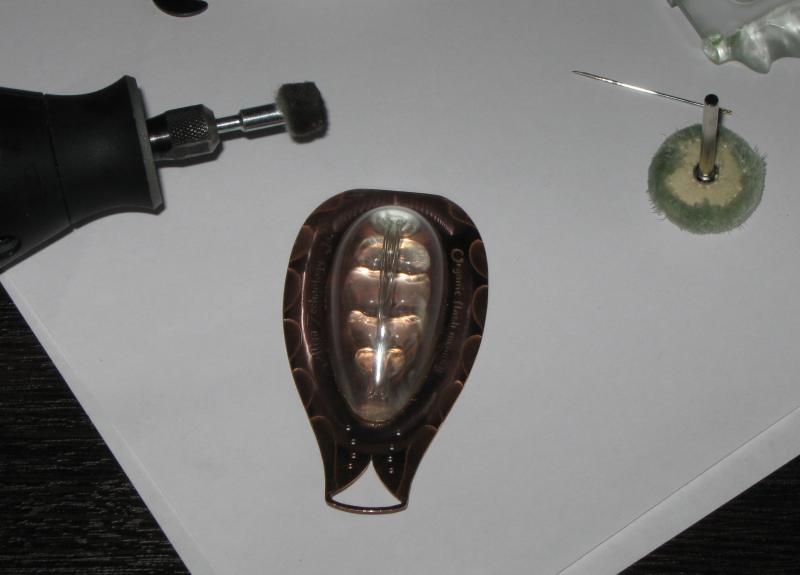

sa977, Вы оказались правы, фонарь продержался двадцать минут окончательной полировки флешки дремелем и... отпал. Герметик здесь не годится для склейки. confused

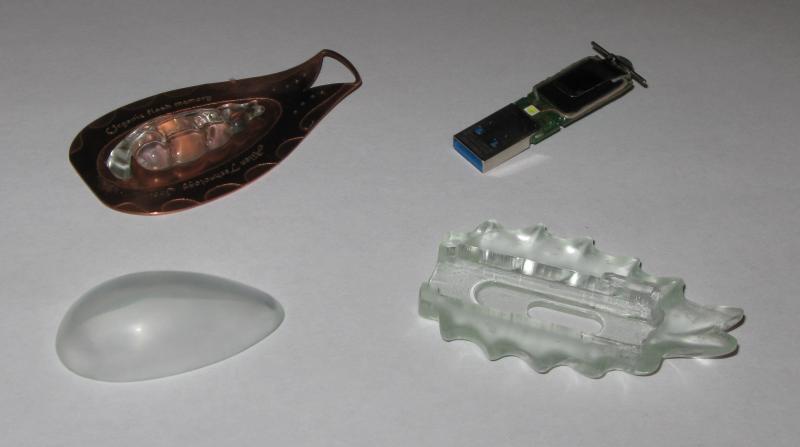

Флешка закинута в ящик стола, пока попробую привести фонарь первоначальному виду и отпустить, подобрать клей.

С соревнований естественно снимаюсь, ну хотя бы попробовал поучаствовать. :beer:

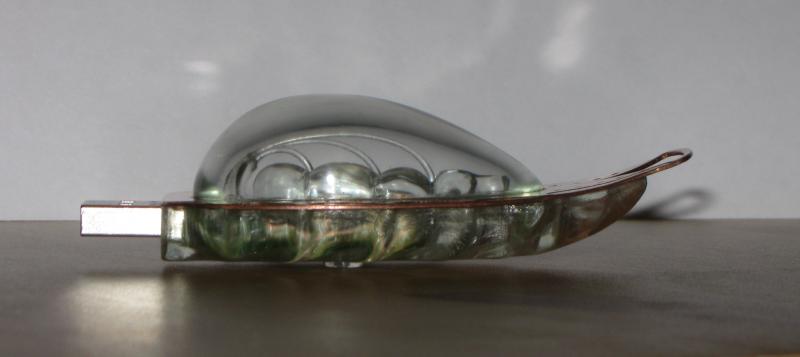

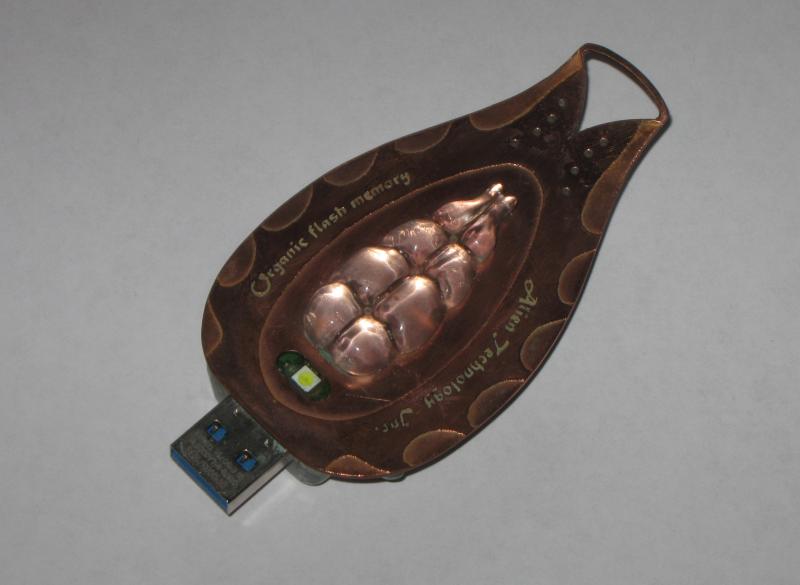

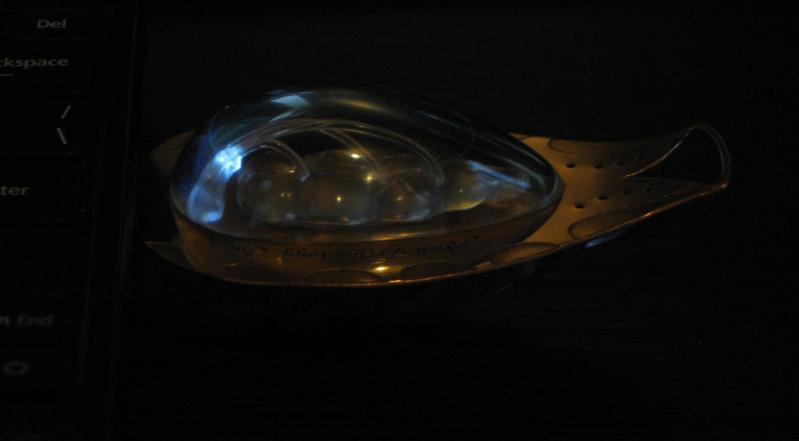

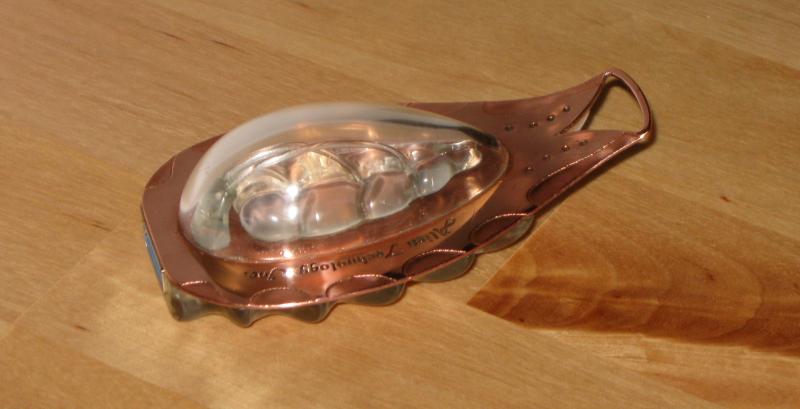

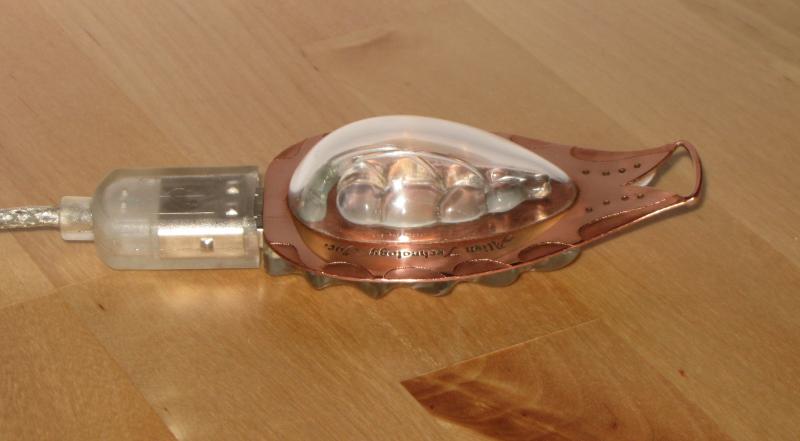

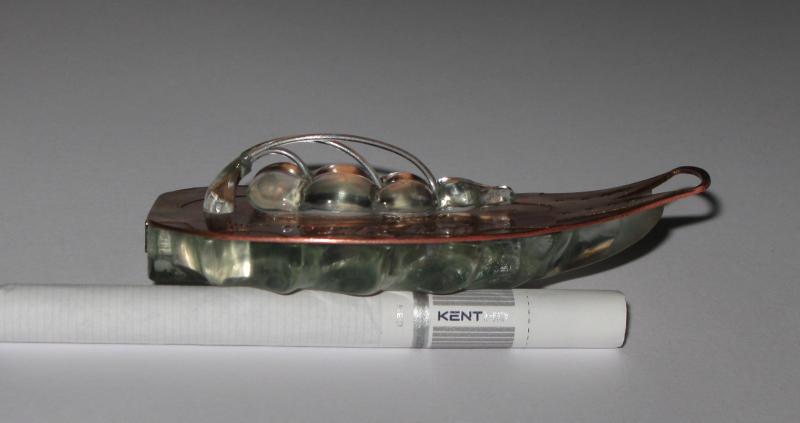

Доделка чувствую растянется на длительный срок, поэтому выложу несколько фоток как оно должно было быть:

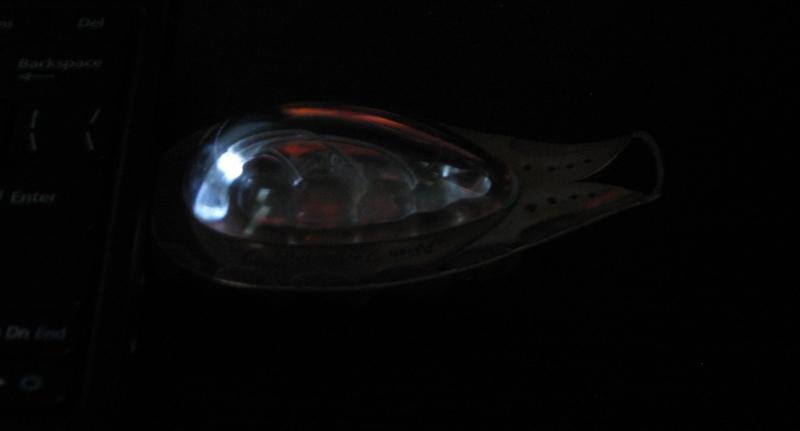

Оптика естественно чисто декоративная:







...

[ai_ offline]

омг это нечто )

[Dimagans offline]

Dmitry123 Сударь работа ауенна, на месте организаторов конкурса я бы работу принял и на данном этапе :wink:

[Валеркин offline]

Поддерживаю, тем более участников, почти нет. :wink:

[Dmitry123 offline]

Спасибо ребята за отзывы.

Вы вынуждаете меня довести флешку до юзабельного вида. Пока её четвертовал, фонарь пошёл под шкурку.



Герметик как оказалось не так безнадёжен, полностью его пока не удалось удалить с медной пластины под фонарём и с нижней части флешки (оргстекло). Кто-то плохо подготовил поверхности перед склейкой... :shy: но для фонаря всё равно не катит, одно нанесение чего стоит. :insane:

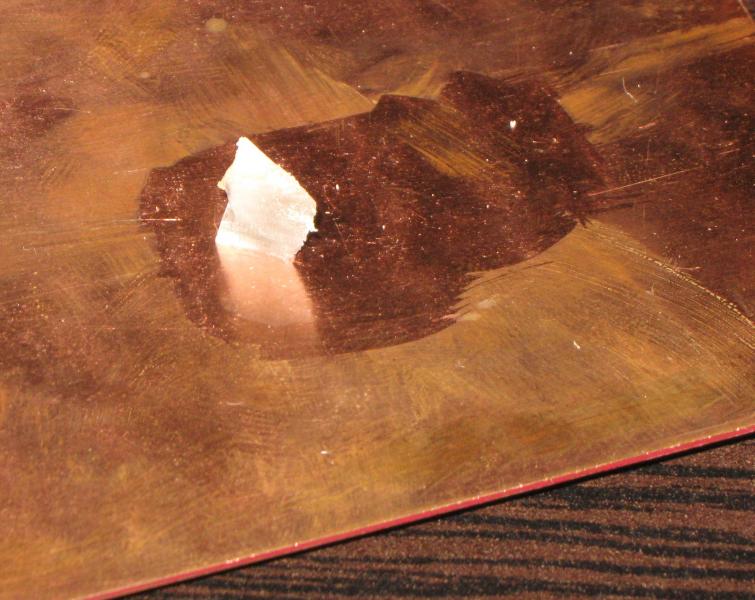

Пока рассматриваю два варианта клея, у обоих есть жирные минусы. Ещё один вариант проверяю, сделал пробную склейку завтра посмотрим что из этого получилось:



...

[Dmitry123 offline]

Пошкурил немного фонарь и понял, что довольно много придётся снимать, решил отпустить и оставить как есть. Подобие отпуска делал в Хоттере накрыв стаканом, т.к. там есть возможность выставить сравнительно невысокие температуры и более менее плавно остудить. В поцессе нагрева, чего-то не поверил индикации температуры и поддал жару.... ::-D: Фонарик немного поплыл, шов начал уже спекаться, увидел когда уже закончил процедуру. :lamer: Пришлось немного выбрать внутри, хвостик чипа перестал влезать под фонарь. :D

Приклеил суперклеем, первый раз неудачно, в хвостовой части белый налёт изнутри:



Сравнительно сильным (что бы не снести чип) нажатием с боку, оторвать его не удалось. Иголка загнулась, в итоге отколупал ножом.

Суперклей с оргстекла удаляется довольно тяжко, по сути пришлось шлифовать фонарь заново. Клей наносить было очень неудобно. Держал фонарь в руке, в итоге ещё дополнительно залапал пальцами испачканными в клее. :tratata:

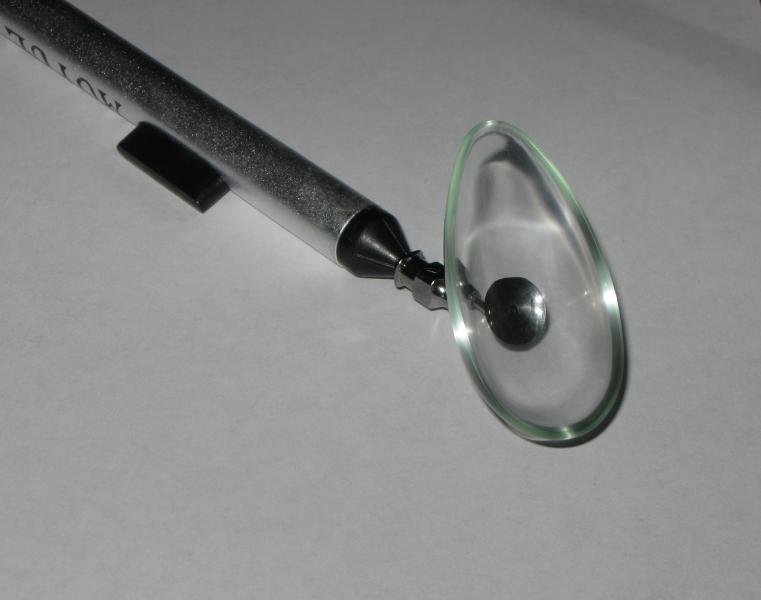

И тут вспомнил про манипулятор от китайской паяльной станции:

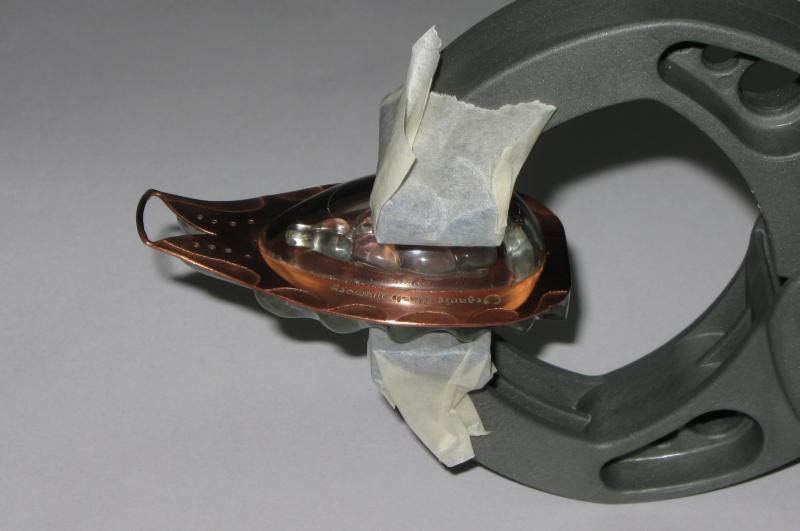

Осталось только равномерно нанести тонкий слой клея на кромку фонаря и точно приложить его к пластине. Наносилось иголкой из лужицы выдавленной из тюбика, брать нужно по чуть-чуть, в противном случае неизбежны потеки и риск появления белого налёта из за излишков клея. Мне опять не хватило выдержки и аккуратности на этом этапе. :shy:
Подтёки клея на фонаре снаружи, исправимо:



Подтёк клея изнутри фонаря, печалька:

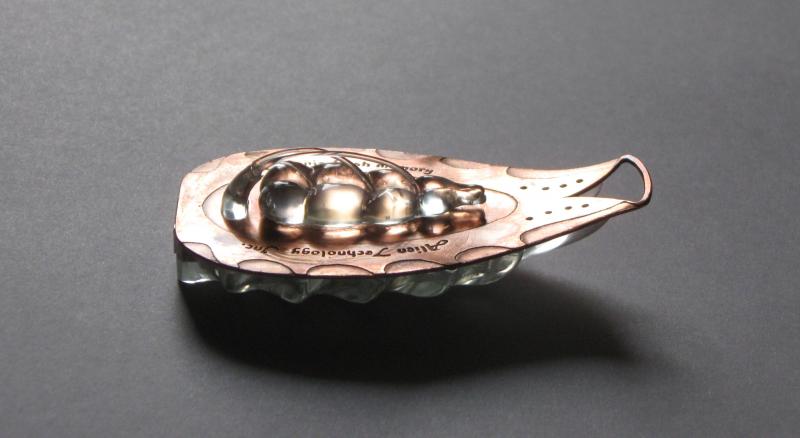

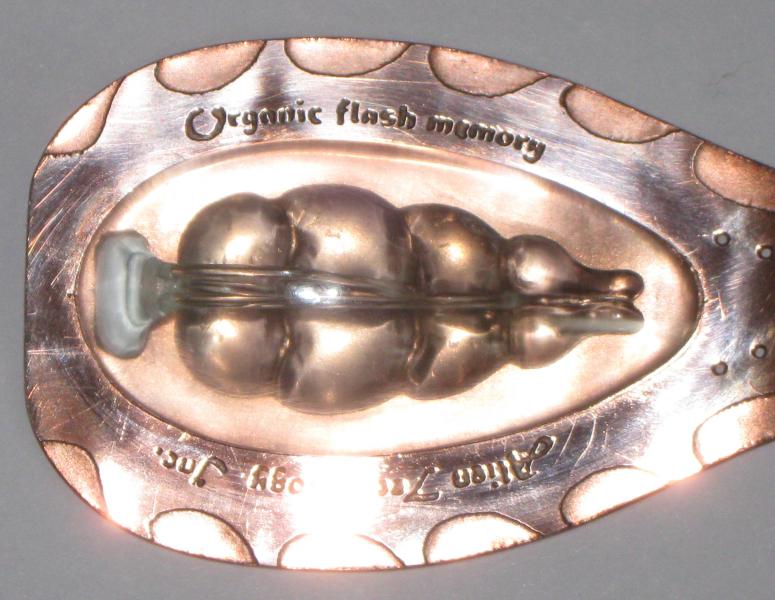

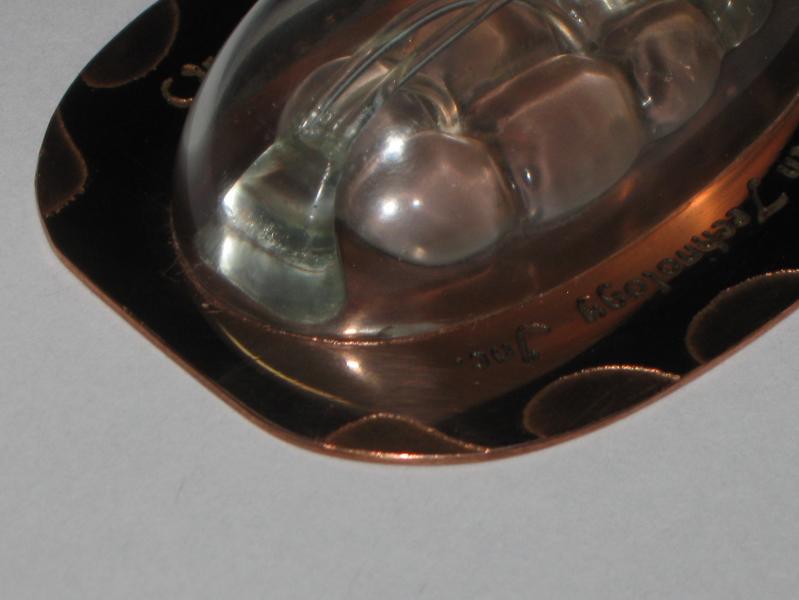

Сверху косяков склейки вроде не видно:



Ещё моментик, металл должен быть обязательно зашкурен, на гладкой, а тем более полированной поверхности толком держаться не будет. Я нарезал бороздку иголкой, прошёлся по периметру склейки три-четыре раза.

...

З.Ы. успел уже пару раз спихнуть склеенное со стола, нечаянно естественно. :lol:

[sa977 offline]

Эх, отпуск без инета, много пропустил.
А ведь кантик из медной проволочки спас бы ситуацию. И косяки бы скрылись и приклеилось бы лучше.
А работа и задумка отличные. gud gud gud

[Dmitry123 offline]

sa977, спасибо. Кантик, может быть... только вписывать его нужно было изначально.

Продолжаю косячить. Низ решил приклеить так же на супер клей, только гель:



Гель потому, что у Henkel заявлена возможность коррекции. confused У меня откорректировать чего-то не получилось, хотя клея было нанесено достаточно много. По всем известному закону, съехало в ту сторону, где и без того была асимметрия относительно верха.



Оторвать без повреждения деталей, думаю, уже не реально... далее зачистка "прелестей" секундного клея.
...

[Dmitry123 offline]

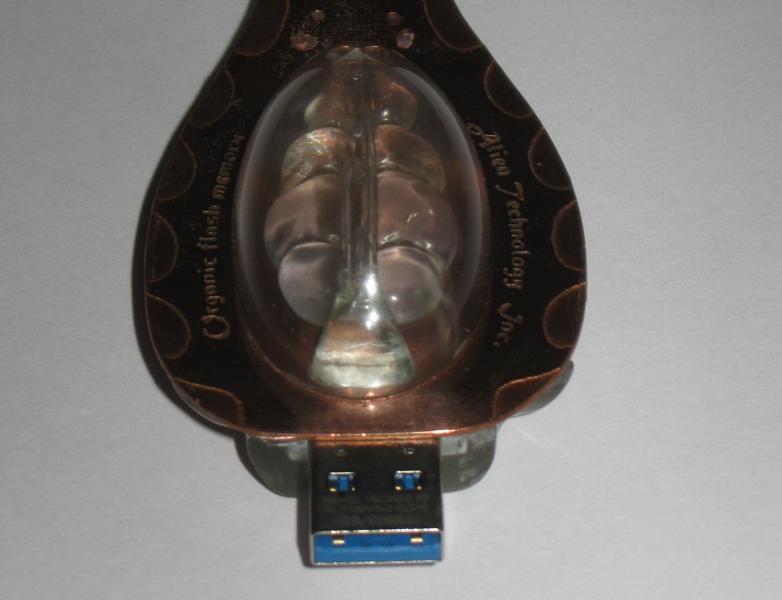

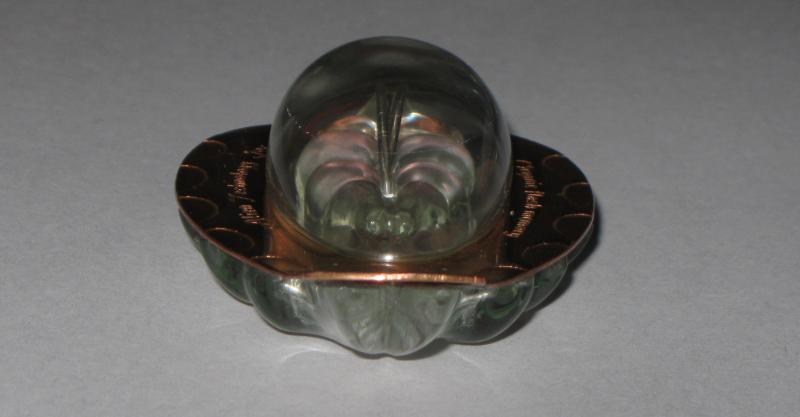

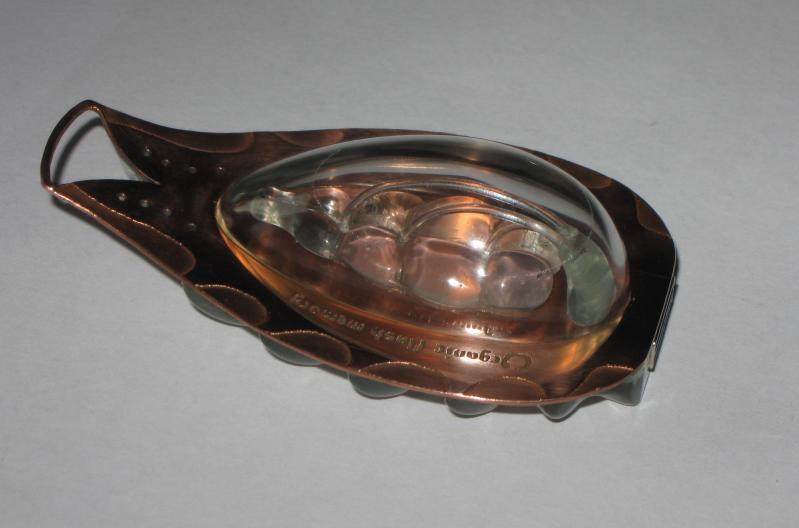

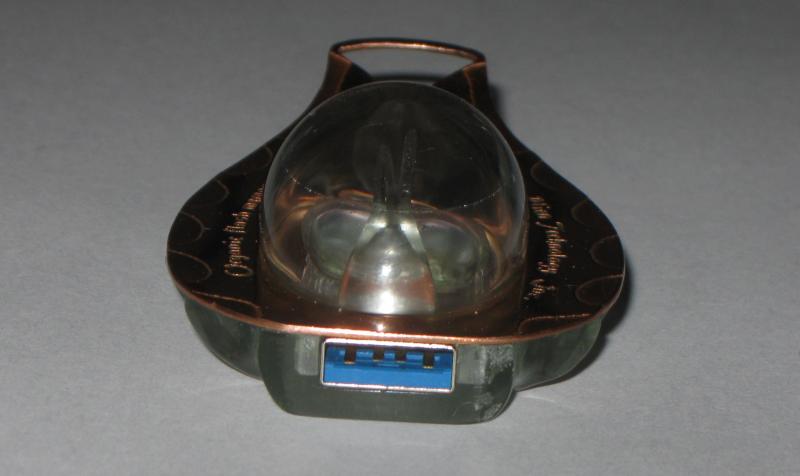

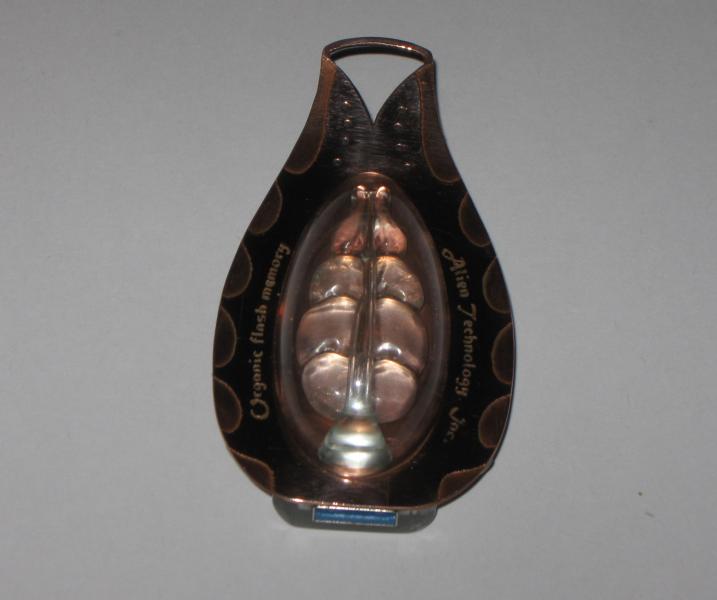

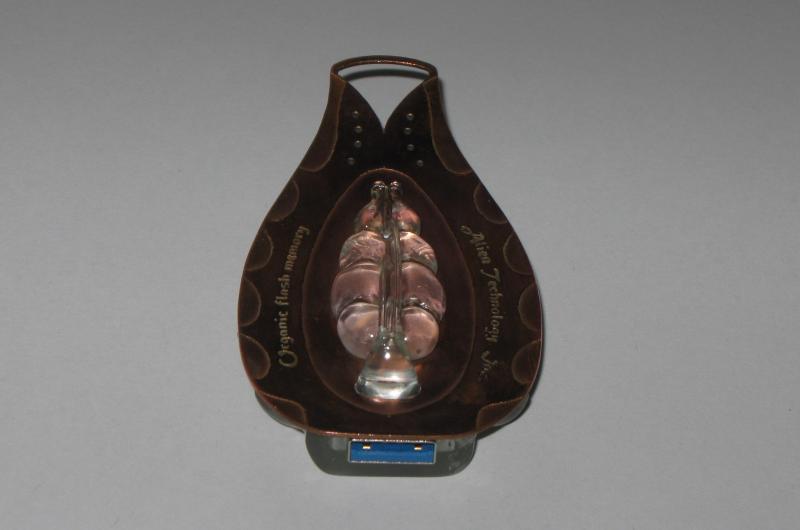

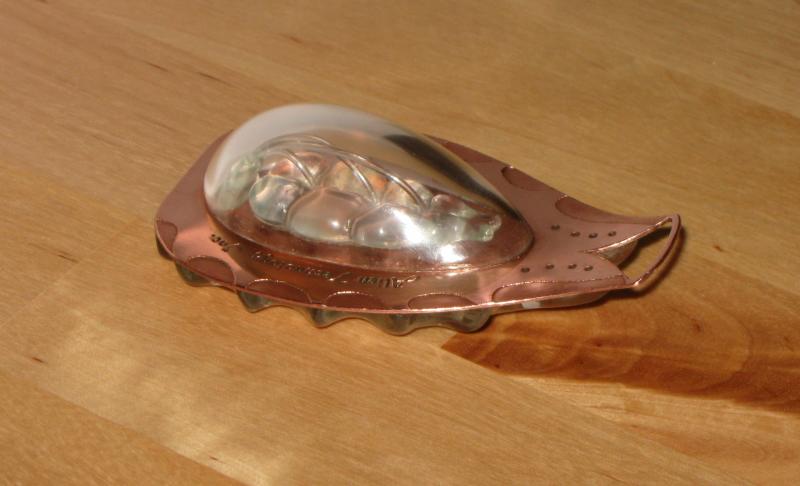

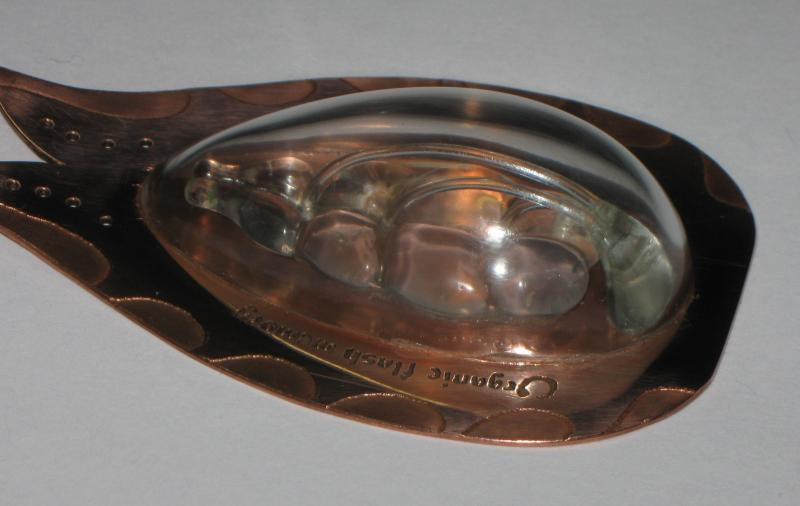

Домучил, кривосуперклееный финиш:











:D
