[КМ 2009] Green Glow

[NemesiZ offline]

Indel, честно говоря, я дома, когда начинал корпус, перепробовал все возможные бытовые химикаты и особых результатов не добился. Про серную кислоту не знал, да и сейчас даже не представляю где взять. За инфу спасибо, в копилку знаний отложил. gud

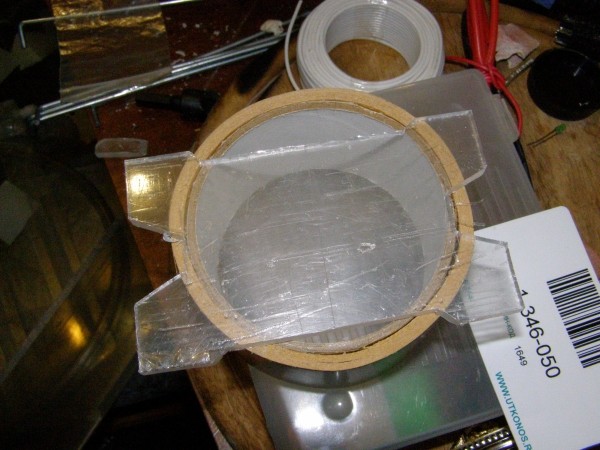

Дальнейшее движение.

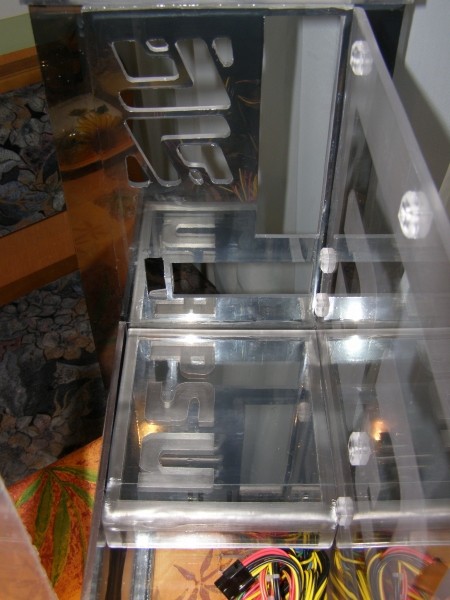

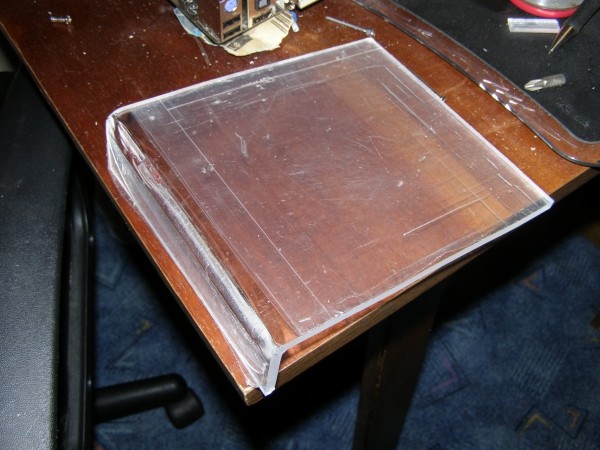

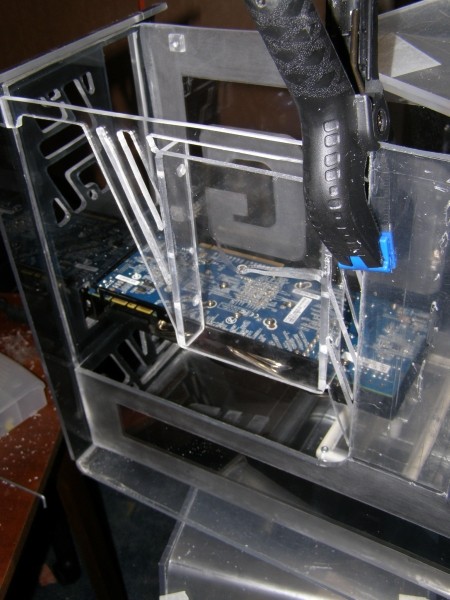

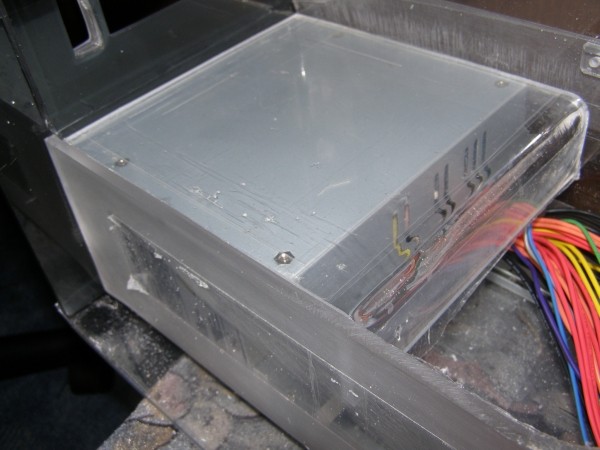

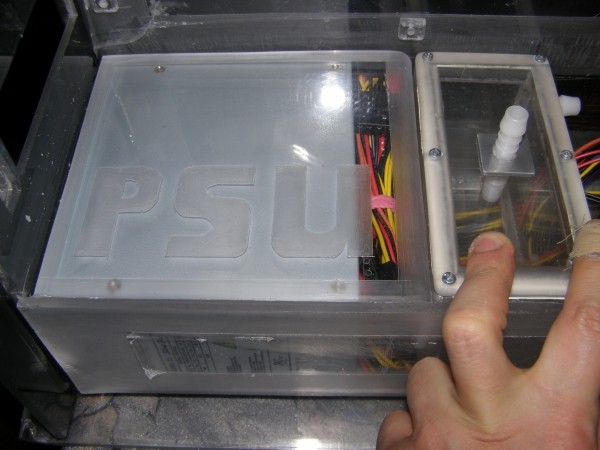

Эта панелька будет скрывать блок питания

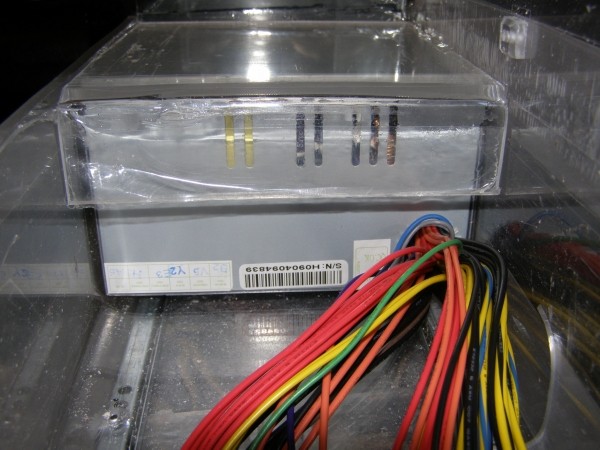

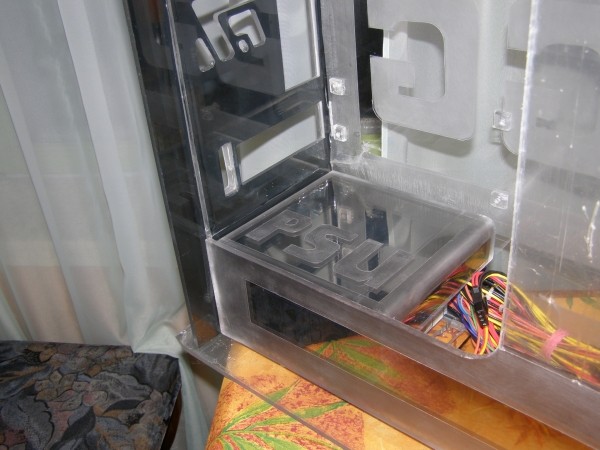

Вот так. Заодно скрывать неиспользуемые провода.




В идеале такая компоновка с резервуаром.

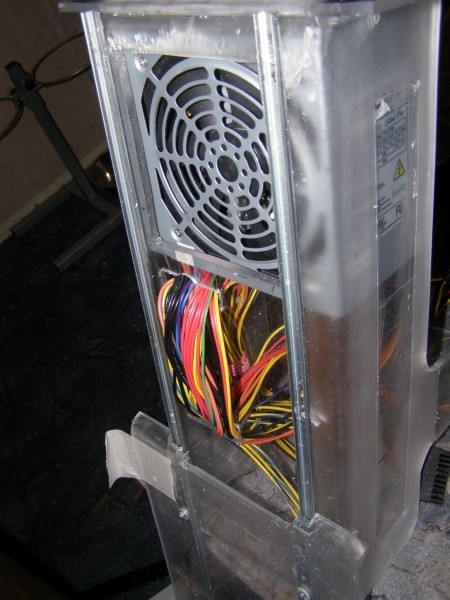

Спасибо комментаторам за здравую мысль об избыточной длине проводов в моем корпусе. Благодаря ей, я догадался как их максимально спрятать. :super:

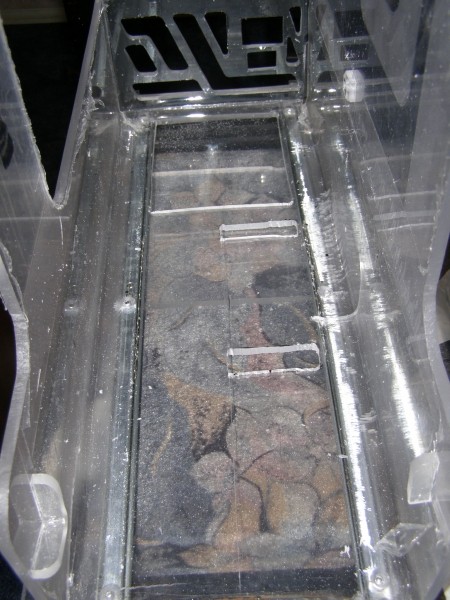

Отверстия в полу шасси как раз для этой цели, высота проема между шасси и чистовым полом около 1см оказалась вполне достаточной.


Протягивать их конечно непросто, но ходу салазок не мешает.

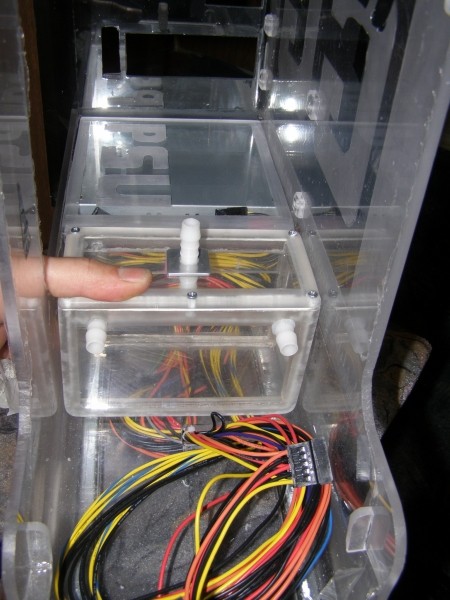

Соответственно нужная длина будет протянута, излишки уйдут за резервуар под стелс-панель БП


Всё достаточно наглядно видно. Панельку приготовил под оклейку пленкой.




Ковыряюсь дальше, не скучайте. :D

[Mail 10 rus offline]

Как штуцеры закреплены в емкости? Может было где сказано, я не все подряд читал ::-D:

[NemesiZ offline]

Mail 10 rus, от души прозрачным поксиполом :D

[NemesiZ offline]

мне нравится :D

[Nik_wolf offline]

мне тоже! :D
Красиво и позновательно. Слежу дальше...

[NemesiZ offline]

Два дня ковырял водоблок на проц.
Опыт первый, поэтому франкенштейн еще тот :lol:

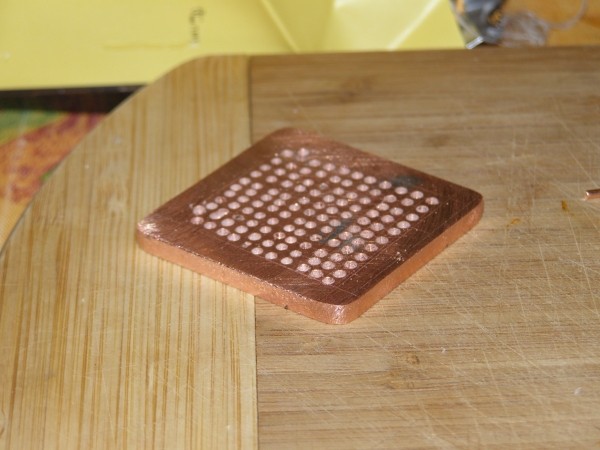

Отковыряв родные пластины отрезал квадрат 45мм, резал болгаркой ибо дремелем пилить медь - это для буддистов. Отверстия делал сначала 1мм потом 2мм сверлом. Понял что китайский сверлильный станок и околонулевая температура на балконе не лучшие помощники. Результат: около 120 "пьяных" дырок. Признаюсь честно, на втором проходе толстым сверлом дырке на 70той начали сдавать нервы :insane:

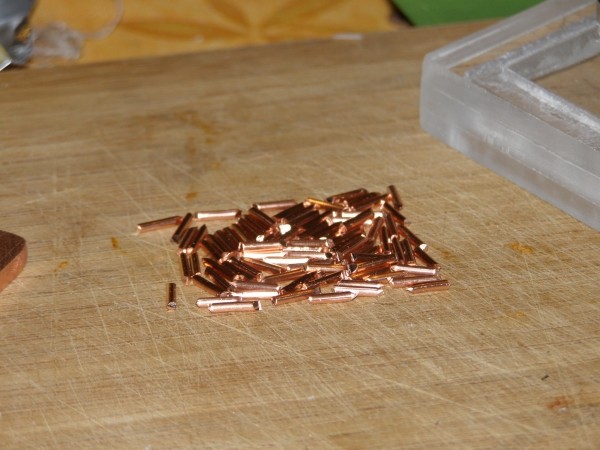

Пощелканный бокорезами медный провод, длина 7-8мм

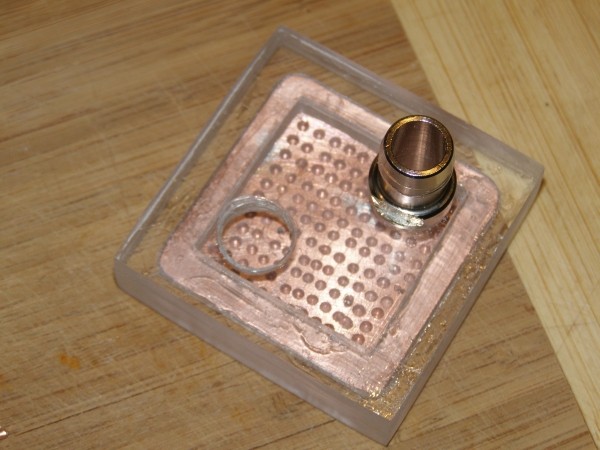

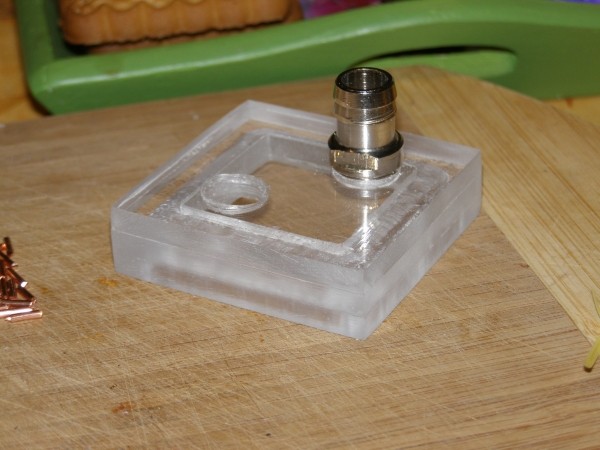

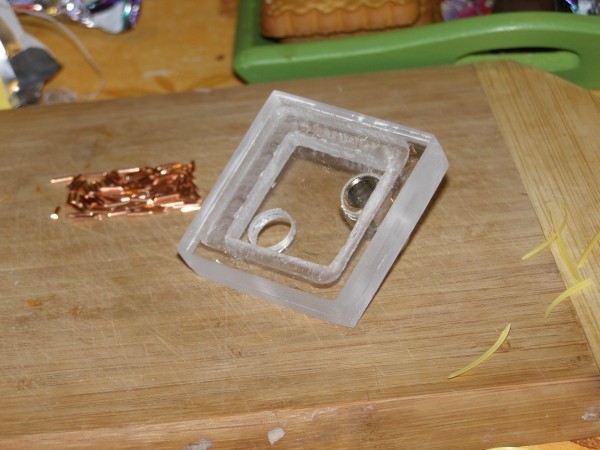

Крышка из 3х слоев 5мм оргстекла, сторона 55мм, резьба сделана разогретым на плите штуцером, т.к. очень удивительно, но имевшиеся метчики не подошли по шагу резьбы.


Глубина выемки 4*5мм

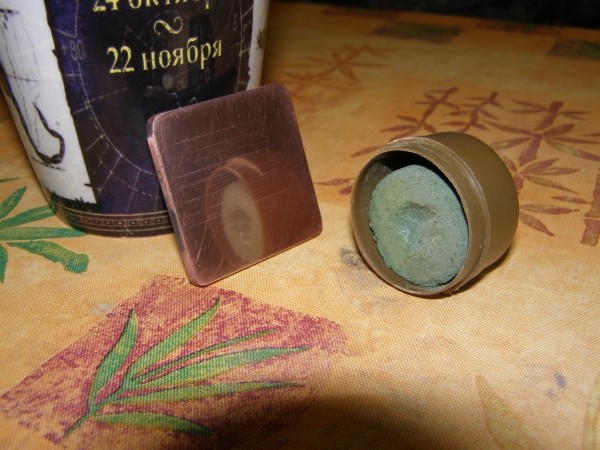

Родная полировка основания


Внешний вид

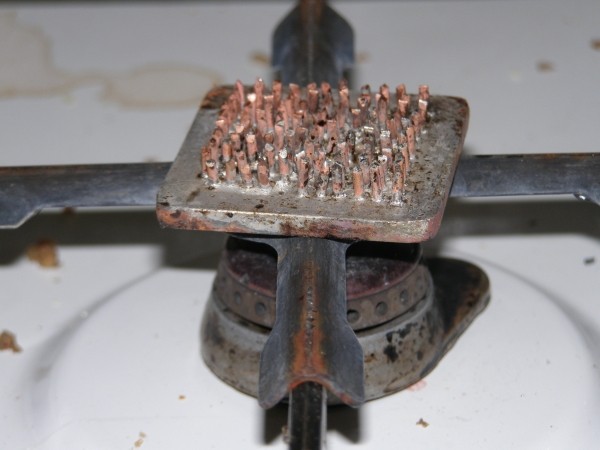

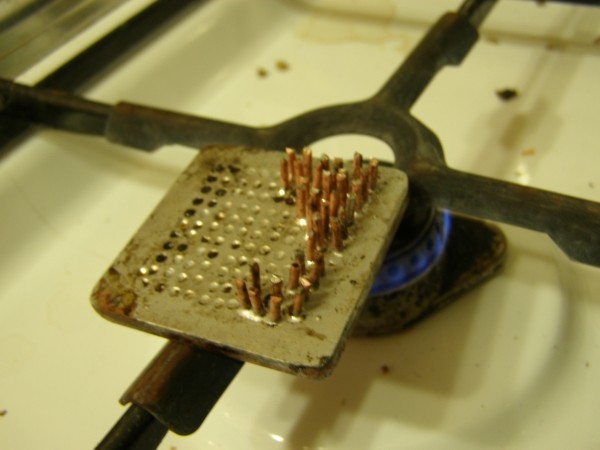

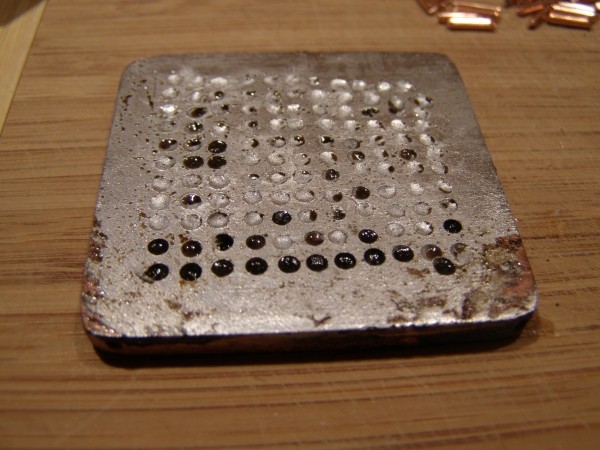

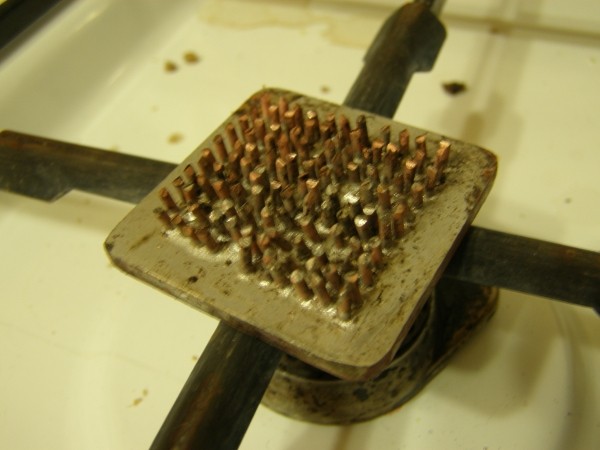

Дальше был страшный процесс лужения пластины на плите, благо припой у меня проволокой, играл в очень мужскую игру "попади в отверстие"


Уникальная конфорка у меня: то что вы видите - это максимальный уровень огня на ней. Оказалось крайне удобно для пайки: припой слегка мягкий и не течет, поэтому с помощью пинцета и маловаттного паяльника я достаточно быстро понавтыкал штырей.

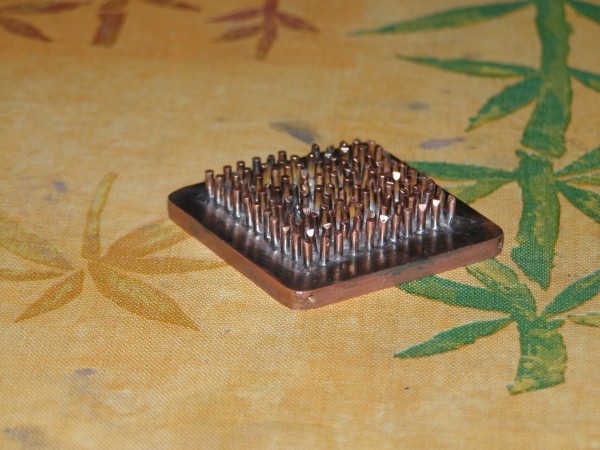

Это фото после избавления от излишков припоя и полировки кругом с мягкой проволокой


Промежуточная натирка основания, как видно придется переделать, т.к. видны царапины родной "полировки"

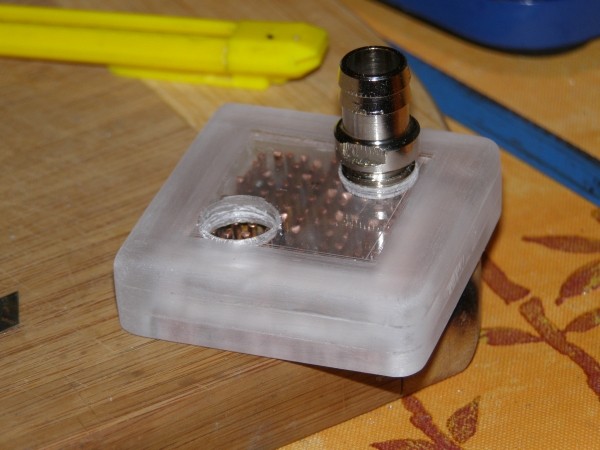

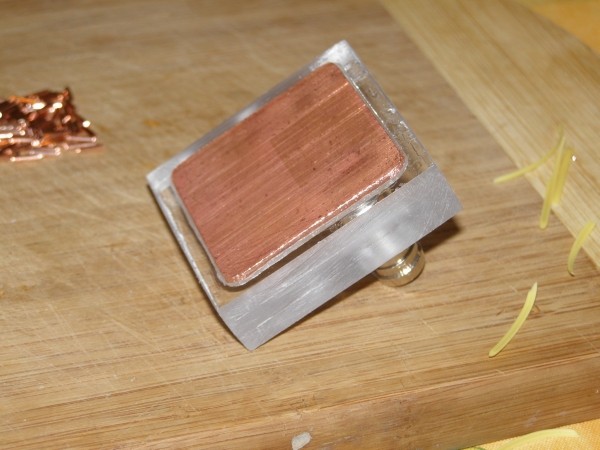

Почти законченный вид, недоматовал чуток.



Скреплять буду один раз и навсегда прозрачным сантехническим герметиком.
Завтра поездки по родне, поэтому будет время высохнуть как положено по инструкции.

Господа хорошие, подскажите дятлу, какую конкретную модель реле просить у продавца с ЧипиДипе. Соответственно реле: контрольный сигнал 12В > замыкание цепи на 220В. Это для включения помпы.
Спасибо заранее.

[DrewID offline]

Реле с обмоткой на 12 вольт и нормально-разомкнутыми контактами

Мне кажется или все штыри както криво стоят? Чтож так не аккуратно то...

[NemesiZ offline]

DrewID,
Не, ракурс неудачный.
Они слегка разные по высоте, но выровненные по вертикали. Ровнял полотном ножовки по металлу, как раз 2мм расстояние.

[NemesiZ offline]

Продолжаю чудачить.

К вопросу о жестком диске:

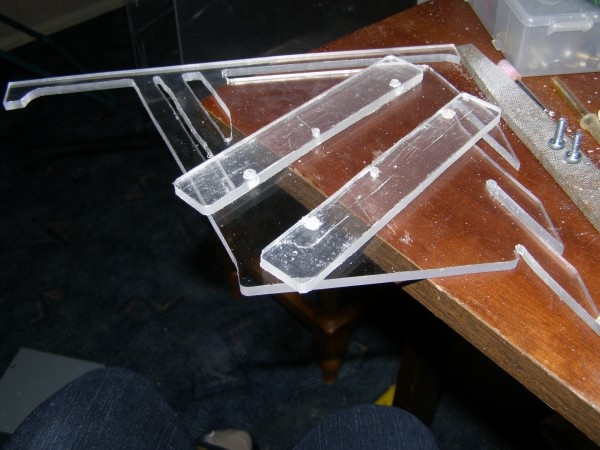

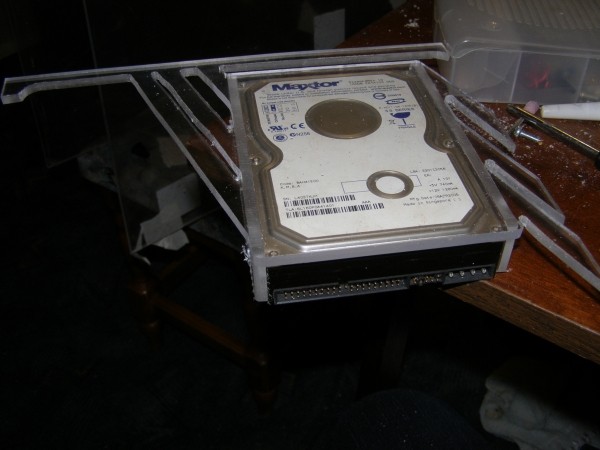

Оно его и будет держать


Прикрутил и на клей, чтоб точно встало

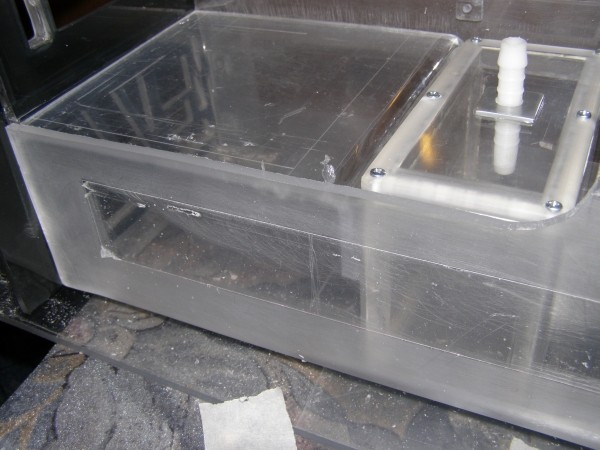

Место жительства. Пока не фиксирую окончательно, дабы не мешало ковыряться. Запилов на креплении не пугайтесь, всё исправлено.

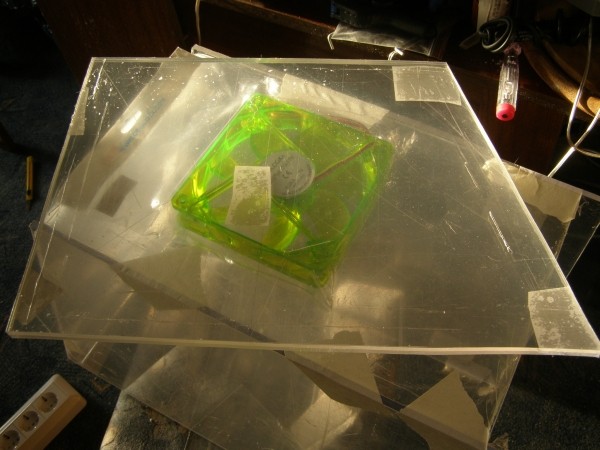

Помимо вентиля на выдув, вы можете увидеть заготовку для основной фишки этого корпуса

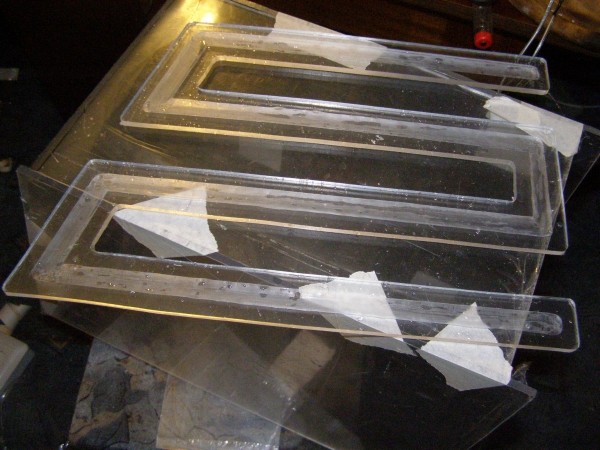

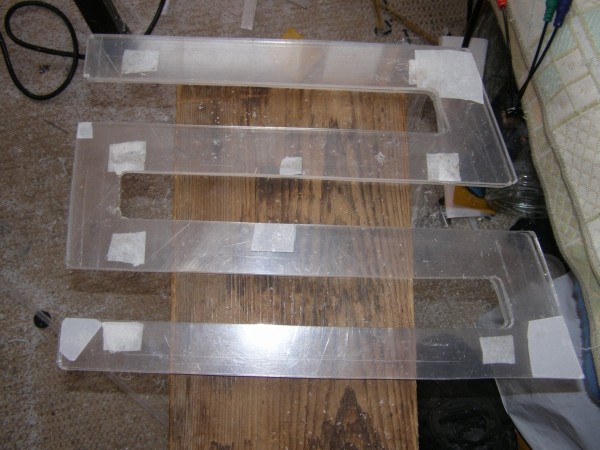

Лишнее удаляется. (Там кстати два листа)

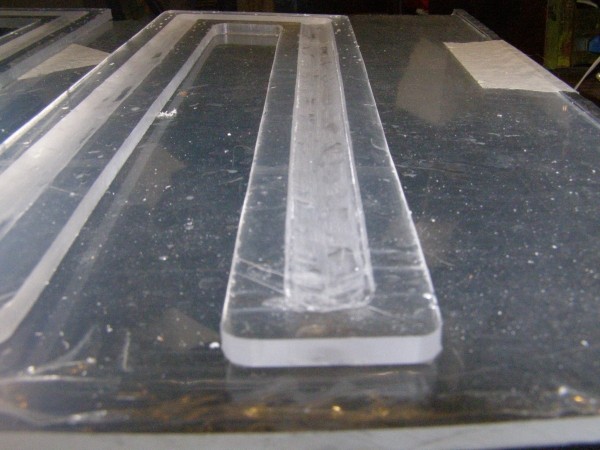

Фрезеровка... часа полтора мучал дремель...


Глубина 2-3мм, ширина 15мм

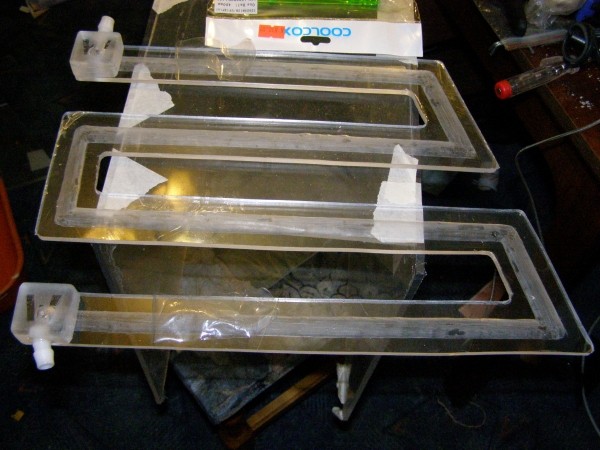

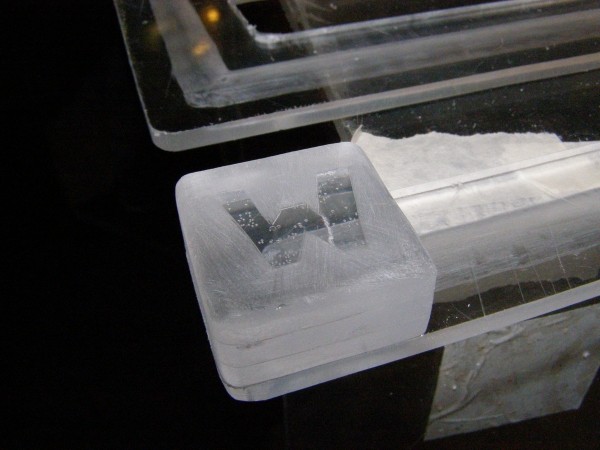

На концах приклеены 3хслойные кубики из плеска

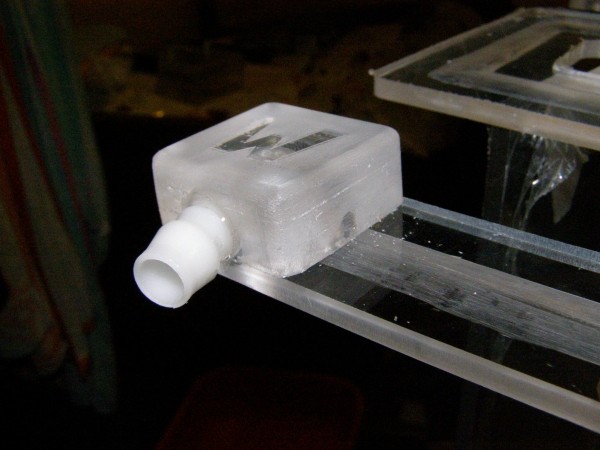

Штуцеры вклеены не просто криво, а под нужным углом :)

[BlackJack offline]

Классный змеевик.. gud

[aka_gk offline]

наклейка (фрезеровка?) "PSU" не в тему confused

[Dorosh offline]

Тонковат канальчик то....... думаю стоило делать трехслойный и в среднем слое вырезать канал целиком

[Квайкер offline]

ооо понятно, клёвая штука будет)

[NemesiZ offline]

Вечер добрый!
Несмотря на предновогоднюю суету, работаем дальше.

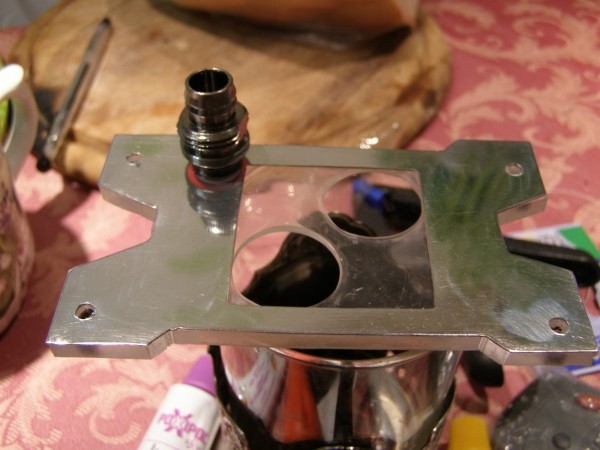

Крепление водоблока


Сверху полированный (как смог :) ) 0,5мм металл

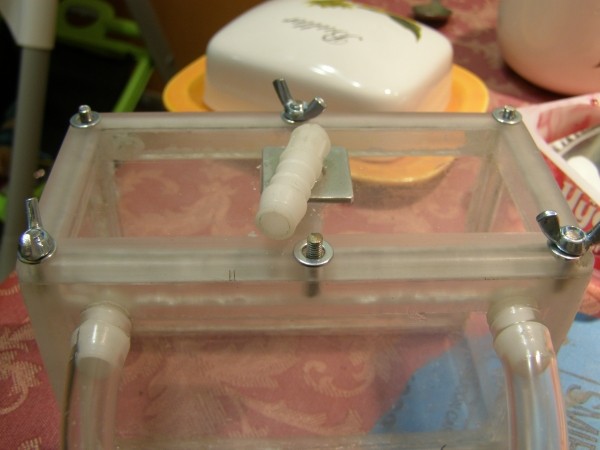

Резервуар пришлось переделать. 3-4 раза вкрутил-выкрутил винты и резьбе пришел капец, поэтому вплавил 4М шпильки. Выходной штуцер заменил на угловой, потому что больно длинные стали делать видеокарты вместе с системами охлаждения.

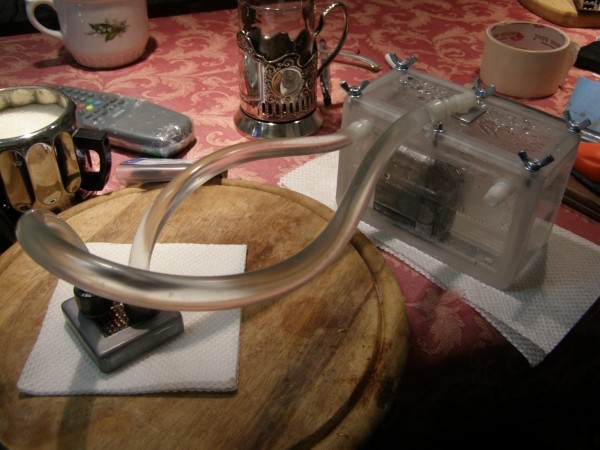

Запустил на тестирование на несколько дней. В случае успеха крашу помпу и фиксирую шнуры

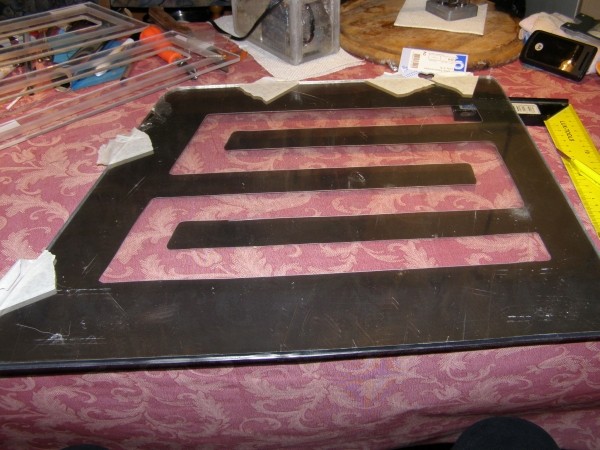

Стенка с вырезанной пленкой


Змеевик посажен на герметик, через 2 дня можно будет пробовать.

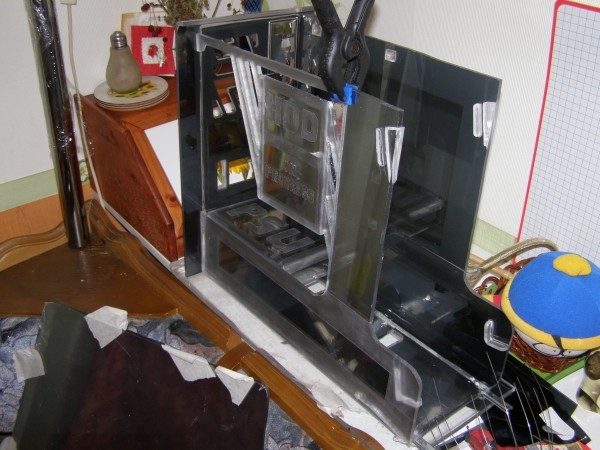

Оклеели с женой внутренний каркас. Постепенно постигли премудрости тонировки.


По поводу ширины канала. Считал площадь сечения шланга и делал канал с 1,5ным запасом.

По поводу надписей. А мне нравится. :)

[Nik_wolf offline]

А когда продолжение? :shy:
