Разная мелкая электроника.

[-ALS- offline]

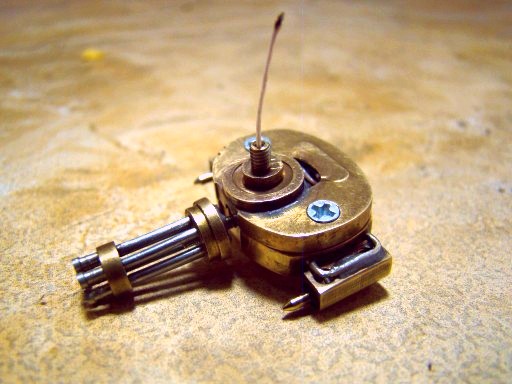

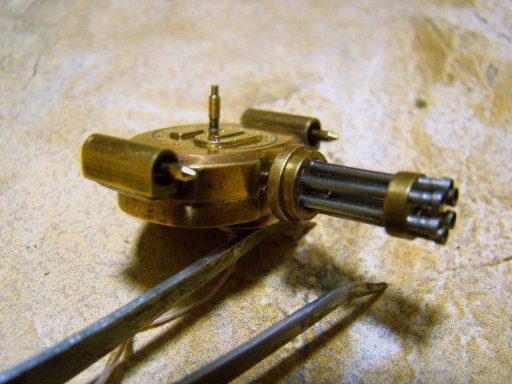

Закончил башню.
Пришлось переделать электронику, теперь она уместилась на плате 6х8мм, расположена позади движка.
Наружу выходит один провод, по нему подается плюс питания.




[-ALS- offline]

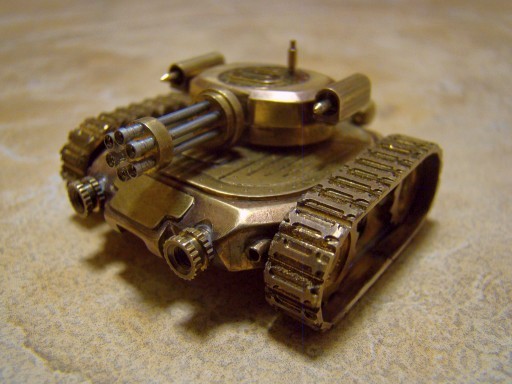

В принципе, сама тушка уже готова. Размеры - 47х46х23 мм
Теперь будет работа над внутренностями (механика, электроника).



[Валеркин offline]

Ух, слова кончились, любуюсь молча...

[-ALS- offline]

Это ж еще не все.
На Стимпанкере работа получила название "Танк для Феечки".

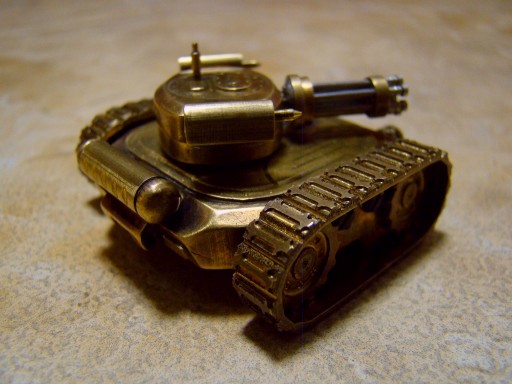

Тамошние финальные фотографии :

И строго 6+

[fhunter offline]

Слов нет. Вот только фея у Вас не в том стиле :-p

[-ALS- offline]

Та ладно ! Эт ж самый, что ни на есть pinup-style !

Тестовый запуск

[Александр Слободян offline]

[Валеркин offline]

Ну не знаю как и оценить, кляссно как говорит соседская
пятилетняя девчонка.

[-ALS- offline]

Тут много лирики.

Хоть оно и выглядит неплохо, на самом деле там внутри были сопли еще те.
Причина такая : в редукторе должна быть одна косозубая шестеренка, поскольку движок должен располагаться перепендикулярно оси вращения башкни.
И с этой шестерней произошел затык.
Готовую подобрать не смог, решил точить. Итерации :


Первая - понятно, блин комом.
У второй все зубья завалены, поскольку была слишком большая скорость подачи фрезы.
Для третьей установил меньшую скорость, на тот момент она показалась мне чуть ли не совершенством и именно она участвовала в тестовой съемке.

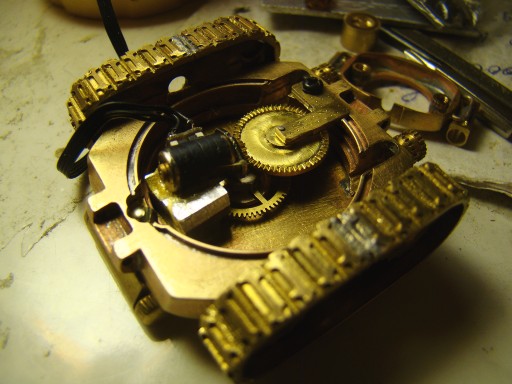

Как это выглядело внутри :


Но редуктор работал только с таким doggystyle расположением движка и все равно периодически клинил.
Попробовал еще раз : сделал четвертую, в два захода, двумя разными фрезами, но промахнулся с вершиной зуба - она получилась плоская.
Вручную напильником заострил все вершины зубов и тут все заверте...

Дальше решил немного поменять взаимное расположение шестерен, поскольку двигатель слишком сильно вылезал из днища, практически касаясь земли. Выход нашел, но для этого шестерня должна была иметь на пару мм меньший диаметр.

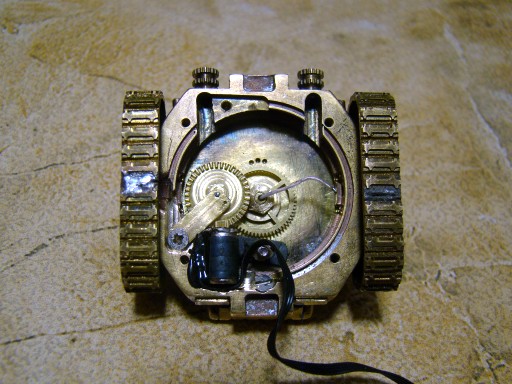

Это уже пятый заход :



В итоге получилось более компактно, но, самое главное, движок перестал высовывать на улицу свою задницу :)


[-ALS- offline]

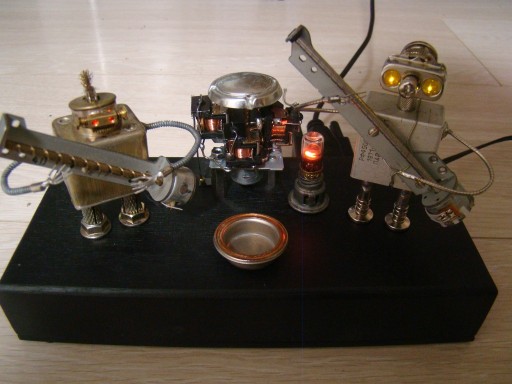

Снова банда, внешне почти такая же, как предыдущие.

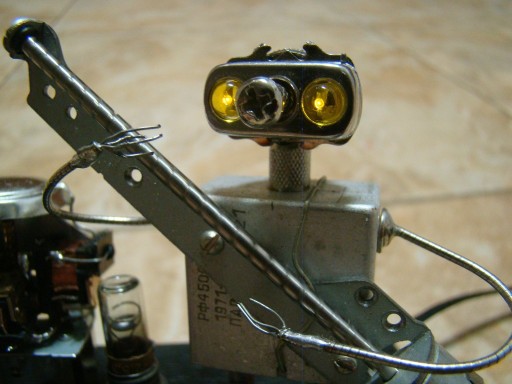

Но теперь они панки, у одного из них - настоящий ирокез. Сделан из круговой проволочной щетки для дремеля.
Вместо светодиода, который раньше отображал рабочие режимы (воспроизведение, стирание и запись треков), сейчас установлена неонка. Это придало немного "атмосферности" всей компании. В дежурном режиме неонка мерцает (похоже на пламя свечи). Можно использовать, как ночник.

Чуть больше изменений - в электронной части.
Переделал печатную плату, добавив на нее и все то, что раньше оставалось "за бортом" (тач-сенсор для шляпы, что стоит перед ними, транзисторные ключи для реле-барабанов) и нововведения : высоковольтный преобразователь для неонки и поддержку более емкой памяти.
Репертуар пока - все тот же, но, если успею, добавлю что-нибудь новое.




[-ALS- offline]

Это "железный" проигрыватель 8-битной музыки, собранный на старом "ламповом" AY-3-8910 и относительно современном МК PIC16F886.
Разница в их возрасте - почти 20 лет.
Треки могут быть записаны или в набортную память (ее объем 1МБ), или на карту SD.


Записывал на фотоаппарат, поэтому качество звука - так себе. В реальности оно не отличается от того, что воспроизводит любой компьютер, в котором за музыку отвечает винрарный AY.

[ICEMAN offline]

-ALS- Прямо вспомнил детство... Если мне не изменяет память, то раньше в Spectrum'е стоял такой звук.
Автор, можно схему в студию если не жалко.

[-ALS- offline]

Это и есть спектрумовский "музыкальный процессор".

Есть большая тема по его запуску в составе автономного плейера - http://zx-pk.ru/threads/6333-avr-ay-player.html

[Александр Слободян offline]

Ууууу, интересно то как...

А у меня в заначке штук 30 этих Аишников лежит.. Как ямаховские 8910 - 8912, так и аналоги ...

И столько же Z80

[-ALS- offline]

В той же теме были ссылки на "Музыкальный звонок", сделанный именно на Z80. И я даже поначалу хотел собрать именно его.
Но пришлось бы и допиливать схему (мне нужно управление по RS232), и использовать более емкие ПЗУ (а их еще и шить чем-то надо).
Там же есть схема на АТмеге, вот она больше подходит для повторения. Правда, не совсем по "канонам", не для труЪ-спектрумистов :)
