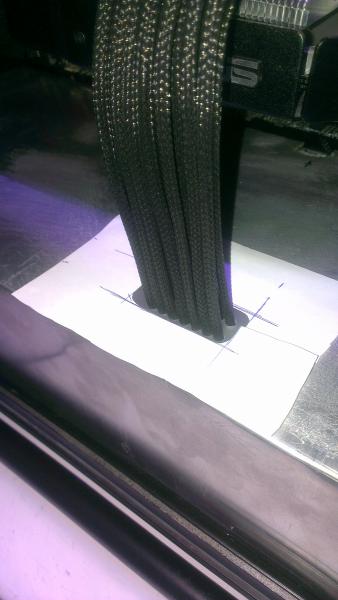

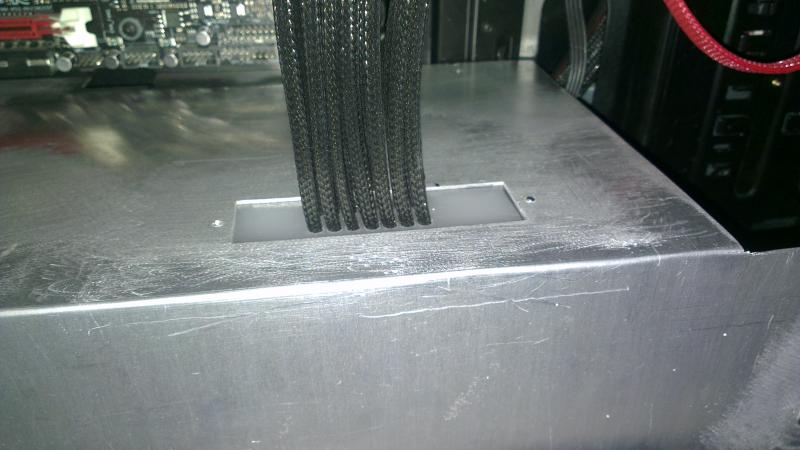

Сегодня запилил вот такую штуку,назначение я думаю понятно,будет подсвечена изнутри.

а что такая маленькая и не фигурная

А зачем ей быть большой? Сверху будет еще лист алюминия,и вырез в нем будет отступать от дырок для порводов максимум миллиметра 3-4,и заглушка эта скорее всего будет сделана заподлицо с листом сверху.Особого внимания она привлекать не должна,но и просто так я дырки в кожухе делать не хотел.

т.е. белый листок и будет вырезом в листе алюминия,который закроет нынешний кожух сверху,повторяя его размер.


Этот же самый лист будет связующим звеном с кожухом 5,25 отсека.
Такие же подсвеченные вырезы я планирую делать в будущем и для шлангов с переходными фитингами,и для основного питания материнки.

[Sonic-Chainik]

Ki.r(u), Сделай накладку красного цвета, которая, как бы, идёт от стенки (любой) и приходит к проводам. А провода, как бы, "растут" из неё.

[Ki.r(u) offline]

Ki.r(u), Сделай накладку красного цвета, которая, как бы, идёт от стенки (любой) и приходит к проводам. А провода, как бы, "растут" из неё.

Думал над этим вариантом,но это негативно скажется на прочности кожуха,да и делать это сложновато с моей задумкой по кожухам.

[Sonic-Chainik]

Ki.r(u), Просто накладка на твой кожух. При чём тут прочность?

[Ki.r(u) offline]

Ki.r(u), Просто накладка на твой кожух. При чём тут прочность?

Понял идею,но вынужден отказаться - как то не то получается.Завтра поищу картона,гетто покажет итог,который задумал.

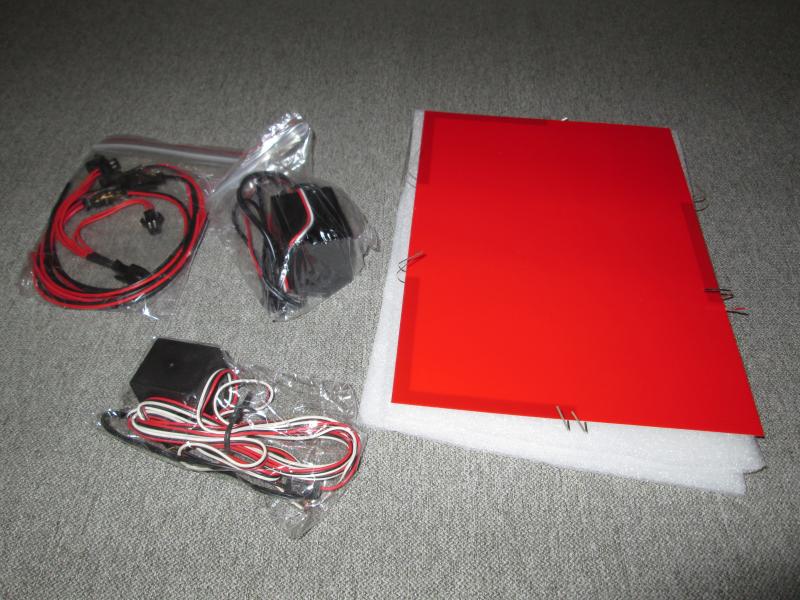

Пришла посылка с электролюминесцентной бумагой.

[Бульдозерист offline]

Пришла посылка с электролюминесцентной бумагой.

что за марка, какое напряжение берет, с какого магазина пришла, сколько стоит?

[Ki.r(u) offline]

Вот такая штуковина,светит не очень ярко,но инвертор не свистит.Как раз то что нужно было.



Сейчас поиду в подвал за алюминием для одной из панелек,может к вечеру запилю.

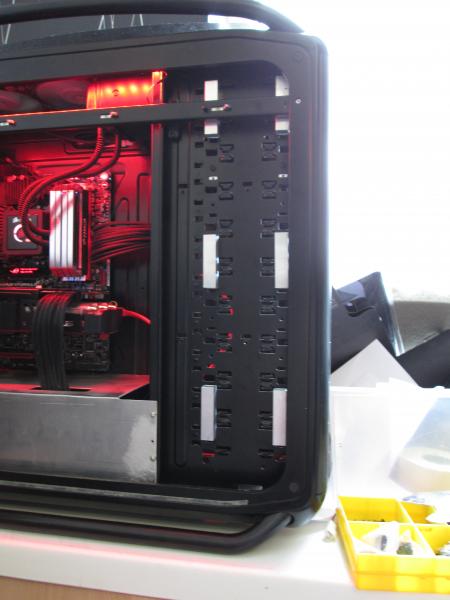

Нашел мелкий кусок,подпилил - отлично влазит куда надо:

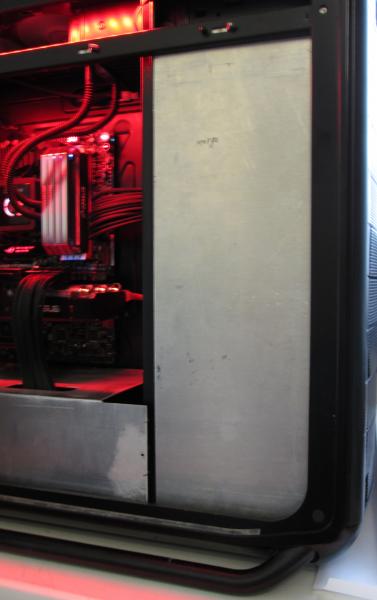

АПД - Нужны были подарки и пр. новогоднее дело,поэтому сделал только панельку (выровнял и обработал края) и пересверлил дырки нижнего кожуха.

Завтра постараюсь придумать,как крепить эту самую панель к стенке.

[Ki.r(u) offline]

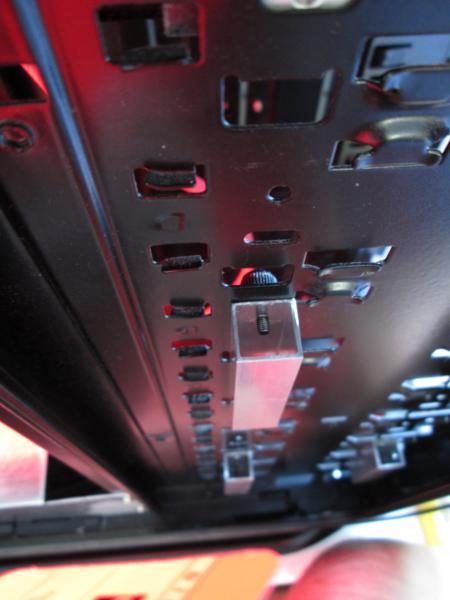

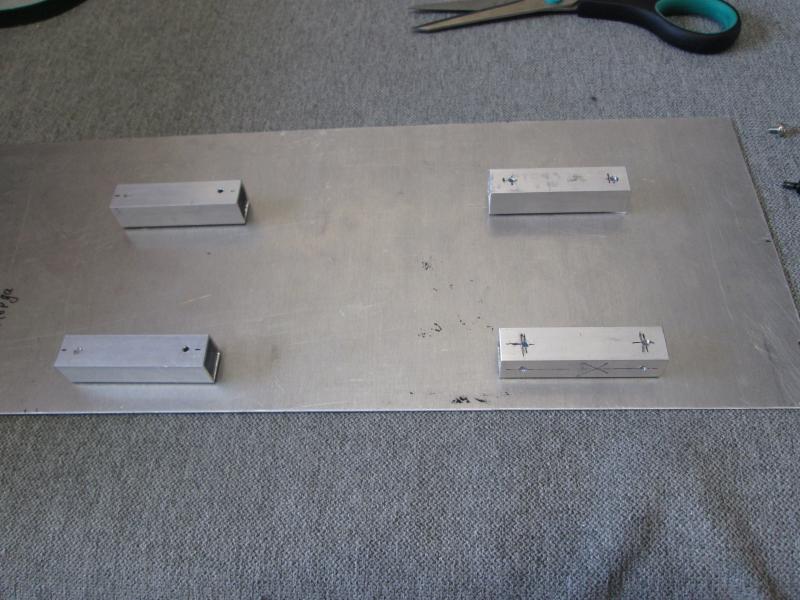

Берем 14*14 профиль и пилим,сверлим по две дырки,нарезаем М3 и крепим.



Крепим и режем до нужного эффекта:



Потом примерка и проверка возможности снятия-монтажа на 2хстороннем скотче:



И клеим предварительно зашкурив нижние 4ре профиля эпоксидкой,прижимая чем есть:



Просим эксперта Рокса проследить за процессом полимеризации,ну а я одеваюсь и сваливаю за подарками и мелким барахлом для корпуса в Леруа Мерлен.






Апдейт (17:30):
Схватилось хорошо,я бы сказал очень.Завтра немного улью по краям стыков и можно красить задник панели.Логотип решил на ней не делать.Верхние профили тоже покрашу+наклею кусочек резины на выступающие края - панель немного ходит сверху (1 мм) и дребезжать может.

Думаю,как делать уголки для крепления нижнего кожуха,оргстекло показало себя не с лучшей стороны.Закупил сверел,фрез для дремеля,думаю из профиля же и настрогать.

[Бульдозерист offline]

Берем 14*14 профиль и пилим,сверлим по две дырки,нарезаем М3 и крепим

я бы взял стойки под платы в чип и дип высотой 25 мм. или меньше.

А под этот лист аллюминия поставил SSD.

[Ki.r(u) offline]

Берем 14*14 профиль и пилим,сверлим по две дырки,нарезаем М3 и крепим

я бы взял стойки под платы в чип и дип высотой 25 мм. или меньше.

А под этот лист аллюминия поставил SSD.

Пробовал я стойки - сильно ходит и гнется,не то.А SSD у меня на материнке теперь...

Сейчас сгонял в леруа снова и в пару других магазинов,разжился струбцинками и "зачищатором оплетки проводов",а так же коробкой эпоксидки.

Сегодня попробую покрасить этот кожух,если успею.

[Sonic-Chainik]

Пробовал я стойки - сильно ходит и гнется,не то.

Что гнётся?! О_О Стойка?
Чтобы согнуть стойку надо кувалдой врезать по ней.

А вот если основа, в которую вкручена стойка, гнётся, надо шаёбочку разгрузочную подложить.

[Ki.r(u) offline]

Пробовал я стойки - сильно ходит и гнется,не то.

Что гнётся?! О_О Стойка?
Чтобы согнуть стойку надо кувалдой врезать по ней.

А вот если основа, в которую вкручена стойка, гнётся, надо шаёбочку разгрузочную подложить.

[Sonic-Chainik]

Ki.r(u), Костыля не хватает под видео.

[Ki.r(u) offline]

Ki.r(u), Костыля не хватает под видео.

Знаю,эта дура весит кило двести,пока что думаю что делать,но скорее всего,изготовлю кожух,который заодно будет крепиться к стенке,на которой висит мать.Потому что подпорка - не наш вариант.

или ничего делать не буду,куплю фуллкавер и на шланге все держаться будет,с упором в нижний же кожух.


UPD 30/12

Угораздило еще приболеть...сегодня ничего особо делать не буду,схожу только оплачу радиатор,будет у нас первым компонентом СВО в системе,не считая родного водоблока на маме.


Апдейт 5/01

Радиатор едет,а мне пора перестать болеть и взяться за кожух.

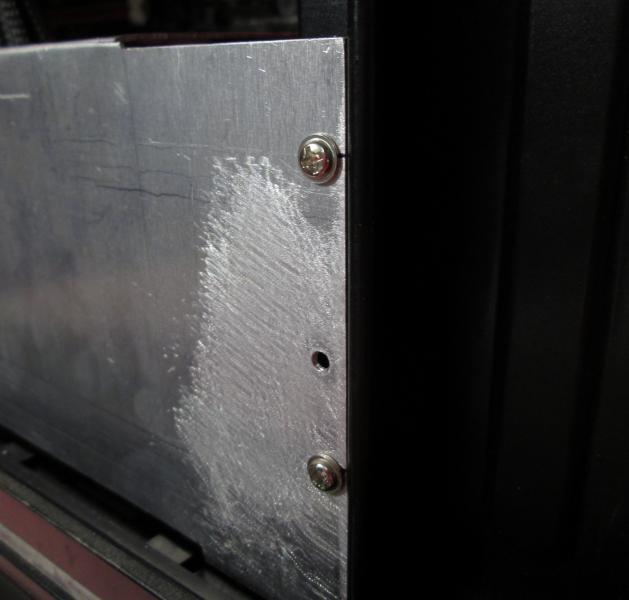

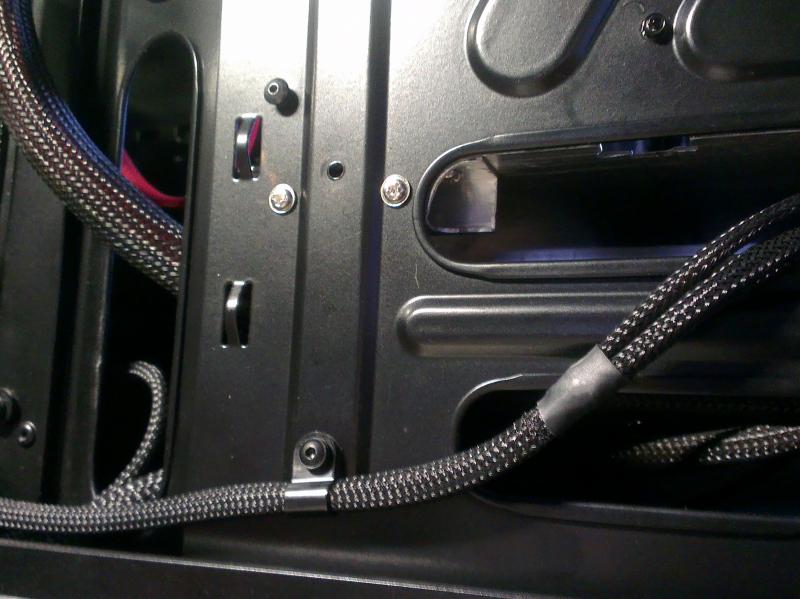

Доделал крепления сзади у поддона,теперь нижний кожух сидит очень плотно и не ерзает.Теперь осталось сделать фальшпанель на него и собственно думать о покраске или обтяжке пленкой.

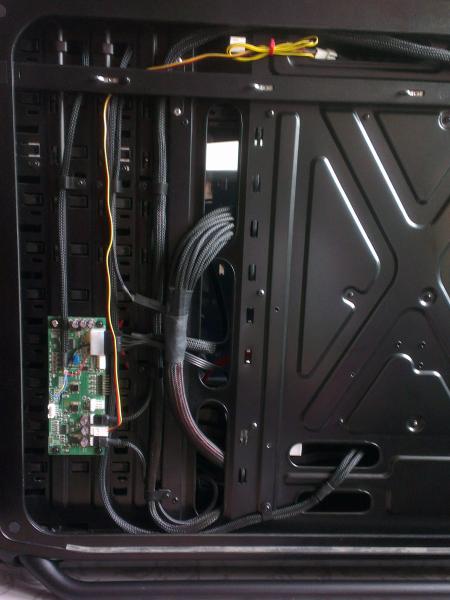

Разводка и укладка кабелей пока что оставляет желать лучшего.

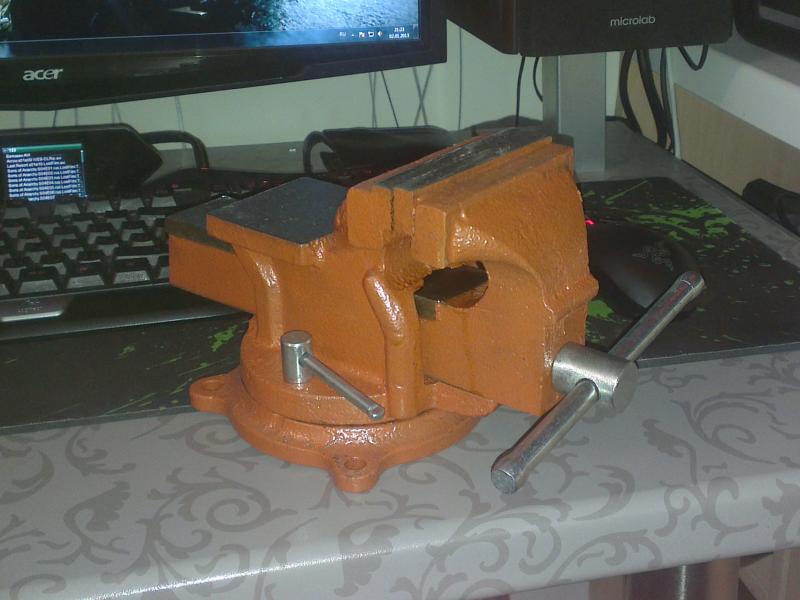

Зато мне подарили классные тиски)

[Ki.r(u) offline]

Собственно назрел вопрос:
Радиатор (360) наверху,вентиляторы как сейчас (пулл),при условии что в контуре только видео (ну и может быть еще мосфеты).

Либо делаем шроуд-держатель для 5.25 отсека и ставим вертикально с пушем с/в морды(у) (забор внутрь/выдув наружу,тут уж дело эффективности).

Радик толстый,6.5 см,пуш делать наверху не получится (не примерял конечно,но будет мешать питание матери),да и вентили будут выступать над материнкой.

Надеюсь курьер завтра до меня доберется.
