Кейсмод «Феликс-М» — закончен 06.05.15

[BootSector offline]

Спасибо, все порадовали! Я уже могу собирать коллекцию рожиц, получившихся из моих девайсов)



ai, вот ты нечитатель! Я ж писал про тиски, что временно поставил их на доску, потому что на балконе колотун, а к письменному столу в комнате их не очень хочется прикручивать.

[ai_ offline]

аа ну да, я смотритель )

[Serggg offline]

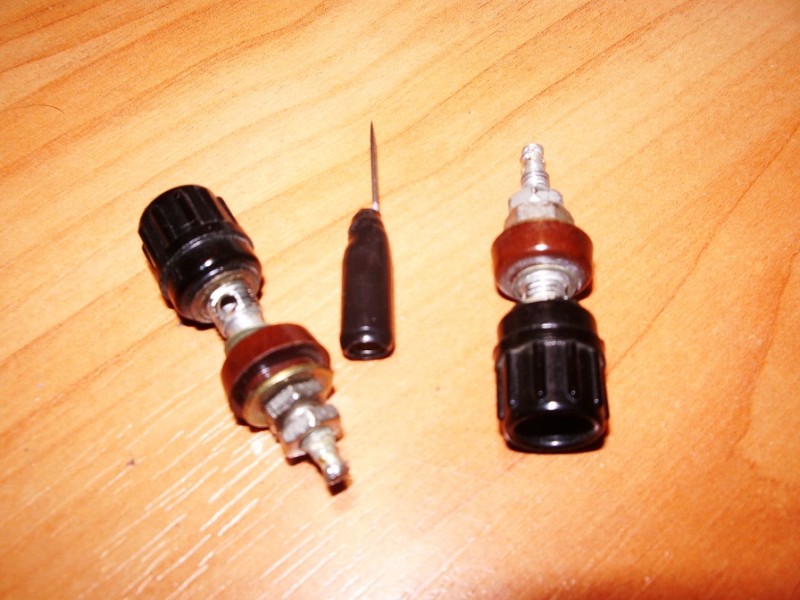

Брутально! А клемы внизу "GND" и "+" декор или соответствуют обозначениям?

[BootSector offline]

Зачем декор, всё рабочее. На левой действительно земля, а на правую можно выводить 5 В или 12 В для проверки всяких мелких девайсов.

[fhunter offline]

Зачем декор, всё рабочее. На левой действительно земля, а на правую можно выводить 5 В или 12 В для проверки всяких мелких девайсов.

А защита какая-нибудь есть? Или напрямую от блока питания?

[BootSector offline]

Защита от КЗ есть в самом БП, а ничего дополнительного я не ставил. Да и обязательно ли?

[-ALS- offline]

Я бы просто впаял самовосстанавливающиеся предохранители на ток 0,5...0,7 А (если, конечно, такого тока будет достаточно для внешних девайсов).
Они и БП в случае чего НЕ вырубят, и подключаемое устройство при неправильной полюсовке защитят.

[fhunter offline]

Защита от КЗ есть в самом БП, а ничего дополнительного я не ставил. Да и обязательно ли?

Если неприятность может случиться, она случается. Я бы ещё и диод последовательно поставил :).
После того как подключенное "на горячую" к молексу устройство с 100мкф конденсатором на входе просадило мне 12в ветку и ребутнуло в итоге компьютер - обязательно :). После того как у меня пару раз при неправильном подключении отладочника на usb срабатывал usb-шный предохранитель (ну переполюсовал я случайно гребёнку последовательного порта подключенную через переходник тому же usb) - тоже обязательно.

[Serggg offline]

Вот в этом и была соль вопроса! Ведь напрямую питаться от блока питания это как трогать оголённые нервы! Ведь не зря начинают обучение компьютеру с кнопки ПУСК, а точнее как правильно выключать комп! Одно неловкое движение и bootmgr is missing -печалька!

[BootSector offline]

Ничто не предвещало, но я таки на короткое время отвлёкся от своего терминала и вернулся к доработке этого мода. В нём пока не хватает весьма важного элемента — подсветки. Проблема не в моей лени (ну или не только в ней), а в том, что мне перестал нравиться старый вариант подсветки, когда я устанавливал 2–4 больших светодиода под шкалой.



Стрелочный прибор с такой подсветкой неплохо смотрится спереди, но если заглянуть сверху, то в глаза впиваются те самые светодиоды. К тому же они дают тени от стрелки и ограничителей её хода и всё-таки образуют различимые световые пятна.

Короче, я очень долго ломал голову над тем, как сделать нормальную подсветку. Сначала хотел купить светодиодную ленту, но даже самая узкая из доступных, 5-миллиметровая, не поместилась бы в большую часть измерительных головок. Плюс её продавали только катушками по 5 метров. Затем я решил сделать светодиодную линейку самостоятельно и закупил под это дело крошечные SMD-светодиоды размерами 1,6 на 0,8 мм. Ценой невероятных усилий я разместил 12 штук на тонких проволочках при помощи обычного паяльника, но конструкция получилась ненадёжной и непрактичной, да и выглядела так себе. И лишь недавно меня осенило, что минимум у половины моих приборов есть зазор по периметру между шкалой и корпусом, а значит, светодиоды можно расположить сзади!



Это решает сразу несколько проблем: во-первых, светодиодов не будет видно ни с какого ракурса, а во-вторых, величина зазора между шкалой и стеклом больше не играет роли, и можно использовать обычные светодиоды для навесного монтажа.

Но, в свою очередь, возникли и новые трудности. Мне нужно было направить свет так, чтобы существенная его часть смогла отразиться на шкалу. Для этого я покрасил изнутри в белый цвет рамку измерительной головки (с отступом от края, чтобы краску не было видно спереди), а по периметру наклеил малярный скотч (можно было взять обычную бумагу, но скотч чуть желтоватый и текстурный и хорошо подходит для старого прибора).



Расположение светодиодов и углы их наклона были подобраны опытным путём. Под ними я разместил дугообразный отражатель из фольгированной бумаги. Он препятствует засвечиванию нижней части прибора и возвращает свет наверх.



Я всё гадал, что же мне это напоминает, а потом понял:



Результат мне очень понравился. Даже если смотреть на вольтметр немного сверху, подсветка выглядит абсолютно равномерной. Раньше о таком можно было только мечтать.



Если заглянуть сбоку, видна яркая полоска малярного скотча, но самих светодиодов не видно. Можно даже подумать, что внутри скрывается обычная лампочка.

[BootSector offline]

Работы над подсветкой близятся к завершению. Я установил светодиоды во второй маленький прибор, а потом взялся за нижний. По конструкции он оказался почти полностью аналогичен уже переделанным, так что дело пошло быстро.



Поскольку он существенно крупнее, вместо четырёх светодиодов я использовал шесть. Задействовал все, что валялись в закромах ещё со времён работы над первым «Феликсом».



Светодиоды я расположил точно напротив отметок 0–5 на шкале.



Страшная картинка на ночь :-)



Ну и, наконец, я взялся за верхний и самый крупный прибор. Возни с ним оказалось в разы больше. Во-первых, у него шкалой пространства нет вообще, так что надо располагать подсветку спереди. Поскольку теперь я задумал поставить её сверху, мне нужно было использовать SMD-светодиоды.



Во-вторых, чтобы завести в корпус провод питания для подсветки, нужно разобрать прибор полностью, до винтика. При этом нужно быть предельно аккуратным, чтобы не погнуть тончайшую стрелочку и не оторвать её от катушки. А мощный постоянный магнит так и норовит дёрнуть на себя металлические инструменты... Суммарно я, кажется, разбирал и собирал эту измерительную головку три раза, и каждый раз потел так, будто обезвреживаю мину. Но в итоге ничего не сломал и результата добился.



Итак, из SMD-диодов мне предстояло собрать свою светодиодную ленту. Я решил не мудрствовать лукаво и сделать просто две контактные полоски — питание и землю. В качестве материала для полосок выступил тонкий лист латуни, который много лет лежал, дожидаясь своего часа. Он был весь покрыт окислами, но Cillit Bang, уже опробованный мной при реставрации радиолы «Мир-154Р», показал себя отлично:



В общем, я сделал две полоски, с некоторым трудом припаял к ним восемь светодиодов и уже собирался собирать прибор обратно, но не тут-то было. Я разместил светодиоды сверху, загнув лепестки латунной ленты вокруг выступающей части шкалы. Шкала, соединённая с металлическим каркасом прибора, выступала в роли земли. Напоследок я решил прозвонить ленту тестером, и когда я подал небольшое напряжение на плюсовой контакт, неожиданно для меня стрелка прибора качнулась! Разобравшись, я понял, что этот прибор проектировал какой-то еретик. Тогда как у всех нормальных каркас и шкала — это земля, у этого они являются «плюсом»! А земля подаётся на катушку снизу.

Пришлось отказаться от идеи использовать шкалу в роли второго контакта. Я снял свою ленту, обернул её скотчем для изоляции, подпаял к ней два провода и закрепил на двустороннюю клейкую ленту. Наконец собрал прибор и думал, что на этом мои злоключения закончатся, но нет! Когда я включил подсветку, обнаружилось, что рамка прибора имеет такой чудесный угол внутреннего скоса, что восемь световых пятнышек, отражаясь от неё, светят мне прямо в глаз! То есть ровно тот эффект, который я хотел побороть, разместив подсветку сверху, проявился с удвоенной силой. Уже хотелось на всё плюнуть, но я, собравшись с силами, снова разобрал прибор, переставил шкалу вниз, заменил зеркальные отражатели на бумажные и только после этого получил наконец-то нормальный результат.



Правда, сил фотографировать то, как это выглядит, уже не осталось, так что увидите потом на финальных фотографиях. Если всё пойдёт удачно, они появятся после майских праздников.

[BootSector offline]

Всё-таки сделал отдельный кадр с подсветкой. Получилось не так равномерно, как на остальных, но после всех проблем я рад и этому.

[Sonic-Chainik]

И так более чем!

[BootSector offline]

Спасибо.

Я тут внезапно обнаружил, что не выложил некоторые фотографии, сделанные ещё до работ над подсветкой. Исправляюсь.

На фотографиях с общим видом отсутствовала одна важная деталь. Это декоративная алюминиевая крышка, которая должна скрыть все современные разъёмы и сделать облик устройства более аутентичным. Её я заказал на фрезерном производстве.

Первый слой грунта:



После высыхания грунта — глянцевая чёрная краска из баллончика, тоже 3 слоя. После каждого слоя я зашкуривал дефекты 2000-й наждачкой.



Крышка держится на двух маленьких стальных петлях. Гайки на фотографии пока старые, крупнее, чем нужно. Сейчас я их уже заменил на правильные.



В закрытом состоянии она удерживается при помощи двух магнитов — один вставлен в углубление в самой крышке, другой приклеен изнутри к передней панели.



На фотографии также видно, как удачно уже имевшиеся в корпусе отверстия подошли для прокладки кабелей.

В верхней части корпуса подобные отверстия закрыты специальными стальными пластинками, к которым винтами притягивается передняя панель.



Рамку передней панели я оснастил винтовой стяжкой, которая позволяет её смыкать идеально точно и устраняет небольшое дребезжание, которое наблюдалось раньше.



Кажется, это все доработки, которые оставались. Теперь нужно всё аккуратно собрать, протереть, отполировать и отснять. Думаю, до 9 мая будут финальные фотографии.

[fhunter offline]

В общем, я сделал две полоски, с некоторым трудом припаял к ним восемь светодиодов и уже собирался собирать прибор обратно, но не тут-то было.

А мне показалось что светодиоды просто подключены к полоскам параллельно? Или там на каждый есть smd резистор, которого не видно?
Просто если резистор общий на пачку светодиодов включенных параллельно - они будут выгорать.
