USB flash — "Future. Fantasy"

[sa977 offline]

Senseyi, Суперклеем? Боюсь он испортит внешний вид... confused помню неприятный белый ореол вокруг мест склейки.

Белый налёт пастой ГОИ если что можно убрать. Но лучше конечно на эпоксидку сожать. Дольше - зато аккуратно, и подправить если чего можно пока не застыла.

[Dmitry123 offline]

У кого есть идеи откуда можно тиснуть кусочек оптики? :shy:

[sa977 offline]

Dmitry123, Можно заменить обычной леской.

[SuBorn offline]

Dmitry123, а контор-монтажников оптики в городе нет? ибо у них всегда есть обрезки, которые уже никуда не пойдут

[Валеркин offline]

SuBorn, сейчас волоконка сильно тонкая, 0.3мм примерно.
Во всяком случае мне такую затянули, может магистральная. :dontknow:

[SuBorn offline]

может и правда леску тогда? ибо если будет нормальное волокно - это будет декоративная флешка, которую нельзя кантовать )

[Dmitry123 offline]

SuBorn, почему нельзя кантовать? confused Валеркин, угу, убитое было Ø1мм.

Можно попробовать звуковой TOSLINK распатронить...

[SuBorn offline]

Dmitry123, ну если такие хрупкие материалы будут задействованы. А если сильно тряхнуть - то можно сломать?)

[Dmitry123 offline]

Решил немного отвлечься от всей этой дребедени с оптикой, и начать делать низ, там где будет собственно плата флешки:

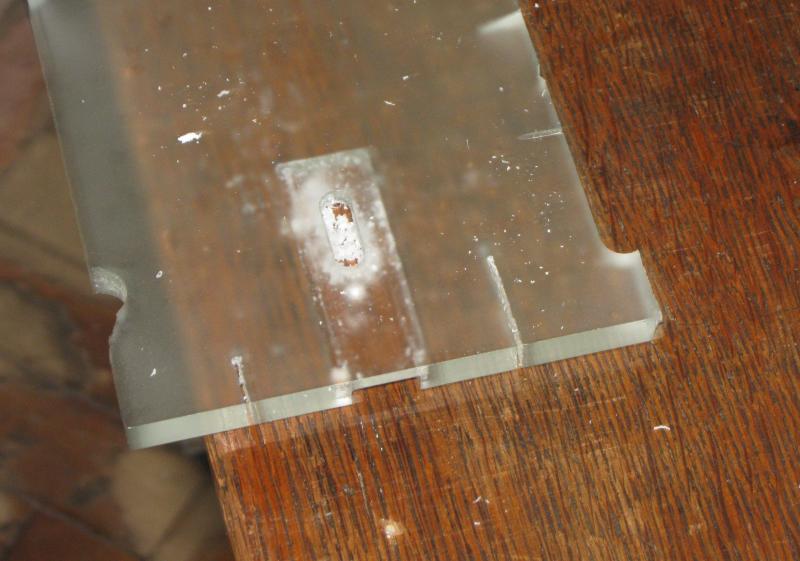

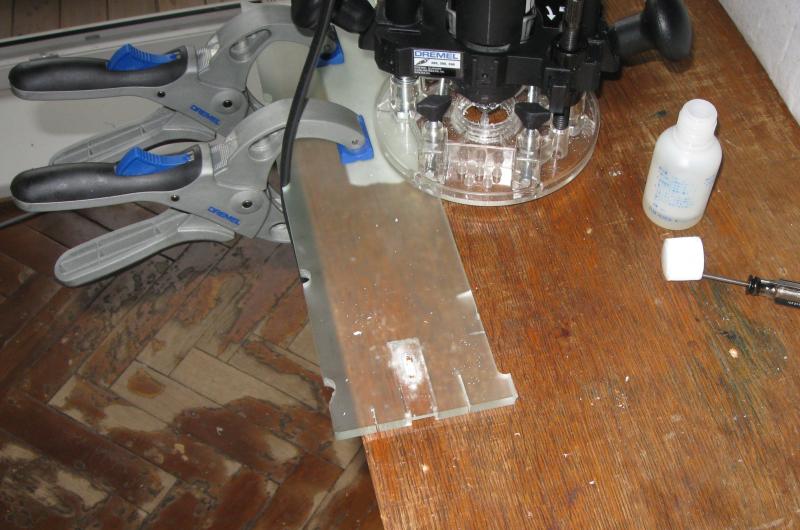

Отфрезеровал, теперь выпиливаем:

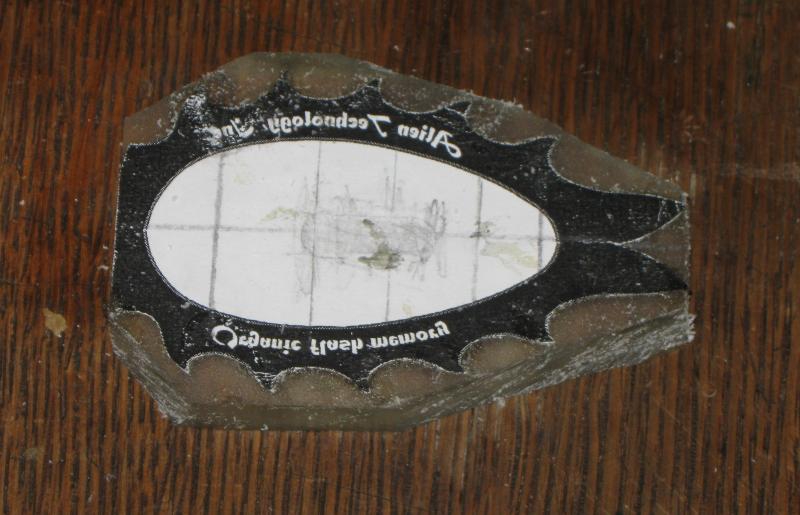

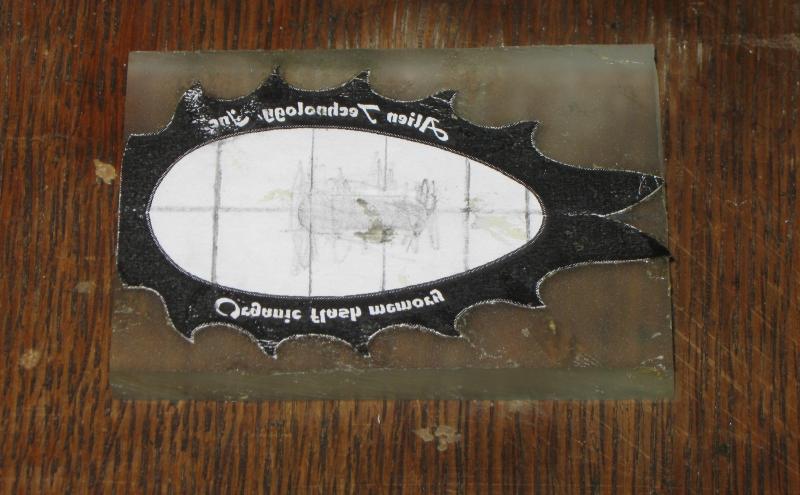

Клеим трафаретик:

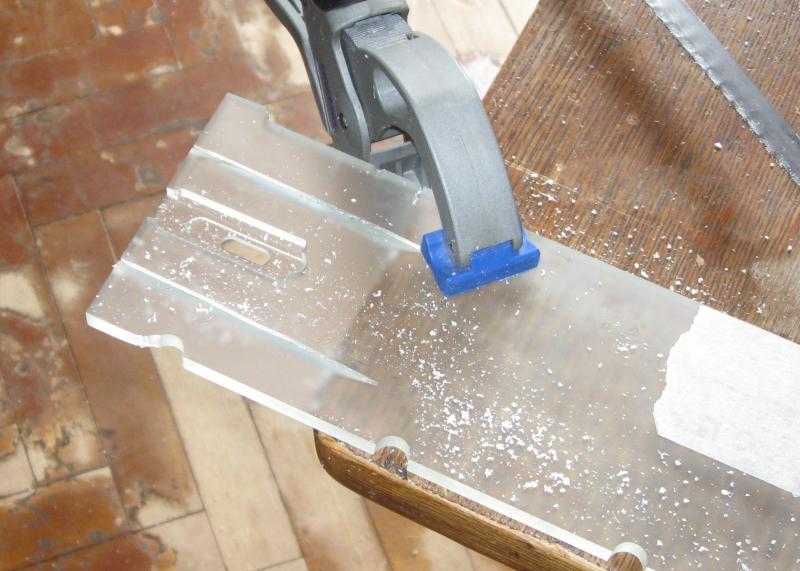

Грубо отпиливаем излишки ножовкой:

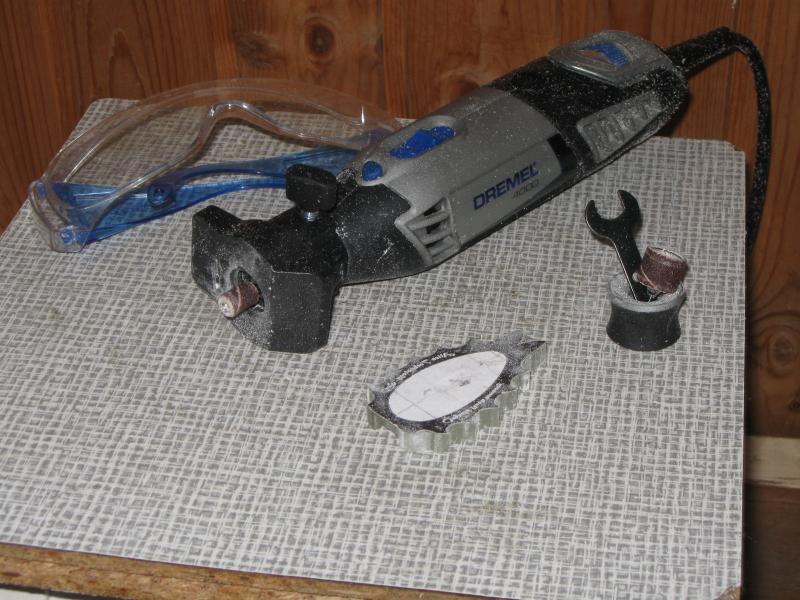

Дальше Дремелем по контуру:

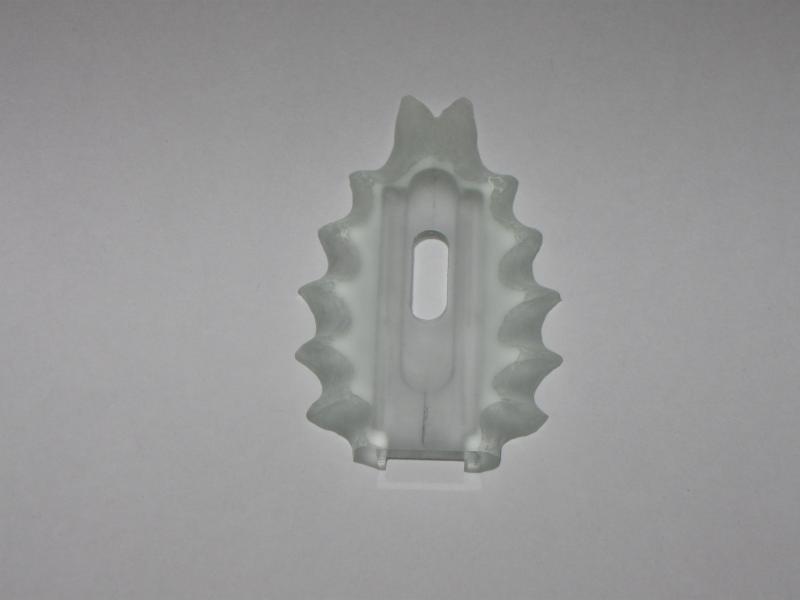

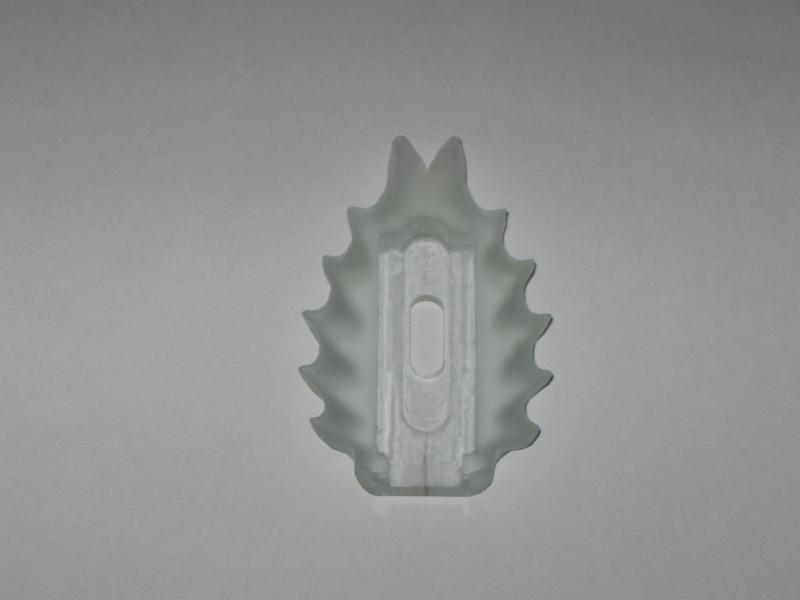

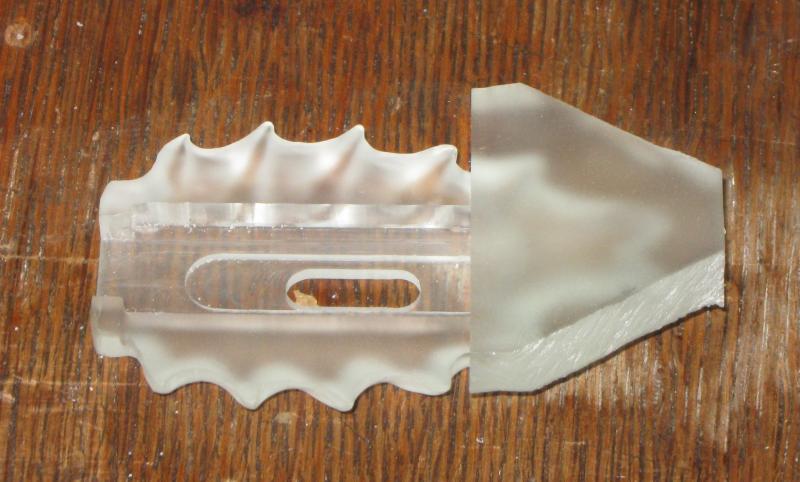

Получилась такая вот заготовочка:






...

[Dmitry123 offline]

SuBorn, да ничего ей не будет, просто упала с высоты 1,5м на волокна, медная пластина была уже приклеена, а фонаря (колпака) ещё не было. Плюс, как было замечено Senseyi, гнул без нагрева, что и явилось основной причиной таких последствий этой "аварии". ::-D:

[SuBorn offline]

Dmitry123, который раз убеждаюсь насколько "опасное" это занятие - мелкие и хрупкие детали)
Не подскажешь, что за фрезер?
з.ы. Дремель - не говорить ))

[Dmitry123 offline]

SuBorn, [url=http://www.dremeleurope.com/ru/ru/ocs/product/6090/225/приставки-для-фрезерования/приставка-для-фрезерования;jsessionid=147E720D79100EE2CFA911F391B6B7D3.sl021-vm_1]335-ая приставка[/url] , годится только для мелочёвки, как дополнение к Дремелю. Для "тяжёлых" работ нужен нормальный ручной фрезер — http://forum.modding.ru/viewtopic.php?t ... &start=161

[Dmitry123 offline]

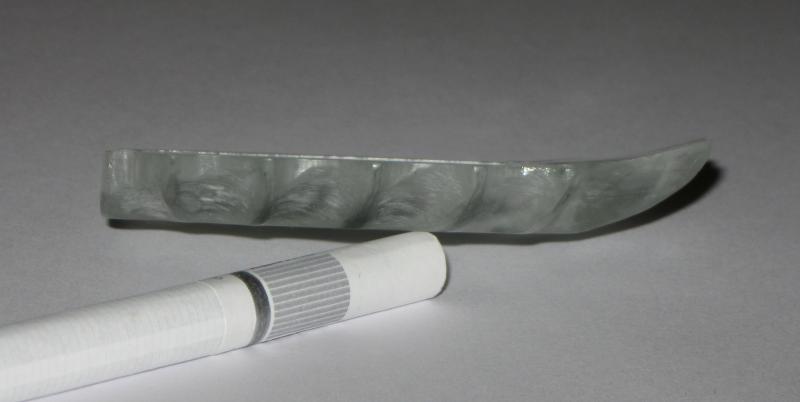

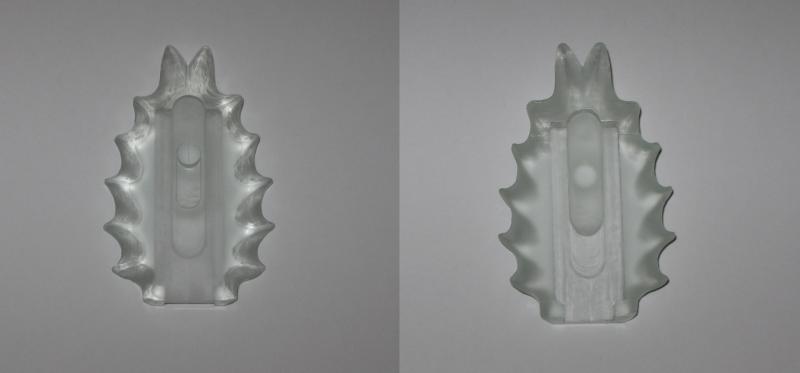

Сделал подъём "хвоста" нижней части флешки:

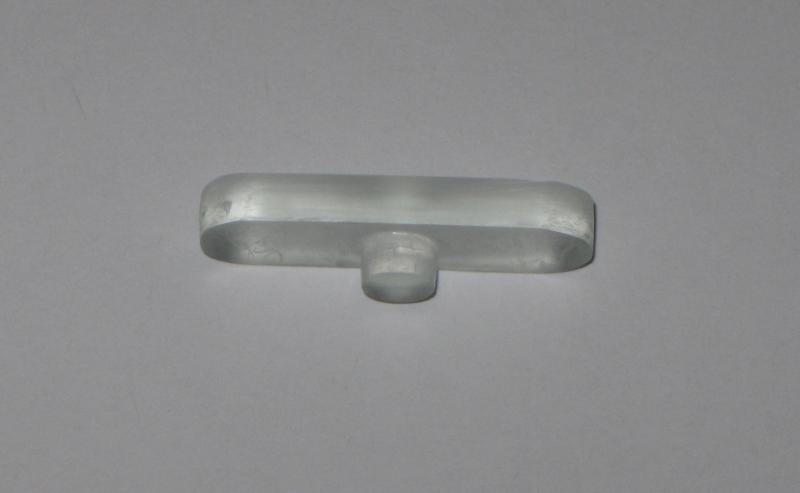

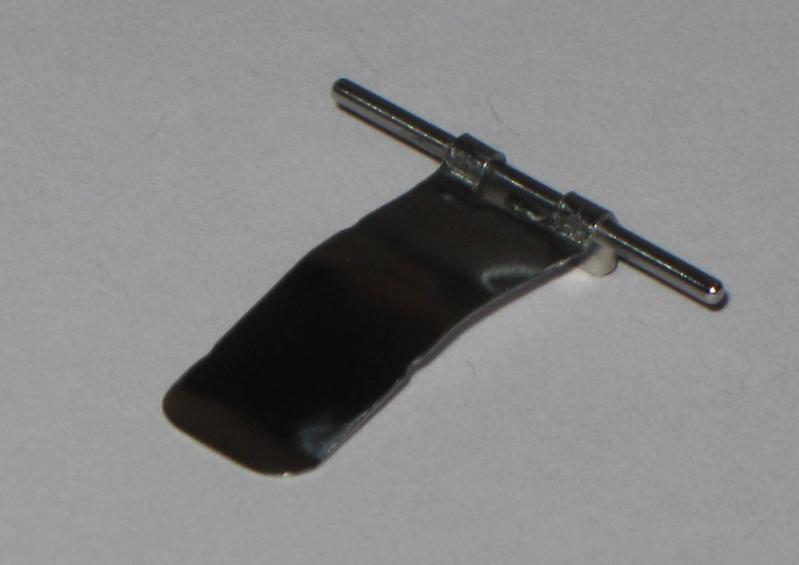

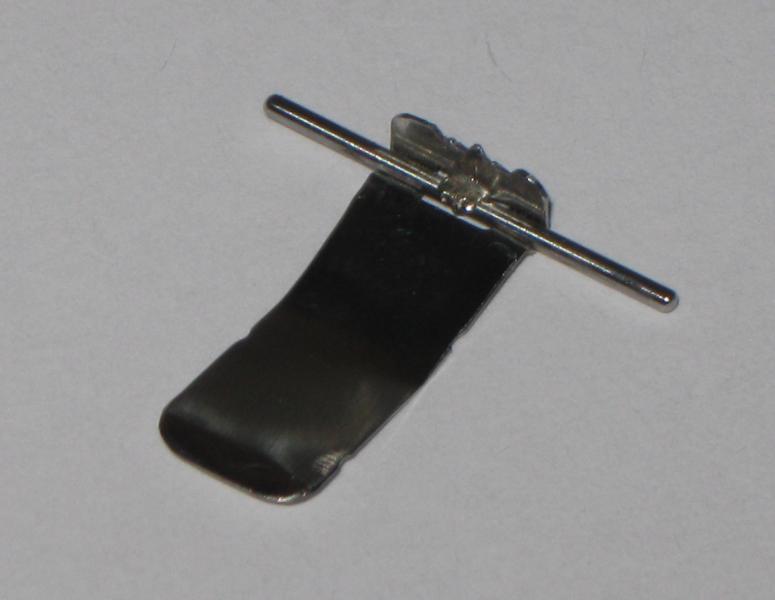

И заготовку движка со шторкой:





...

[Dmitry123 offline]

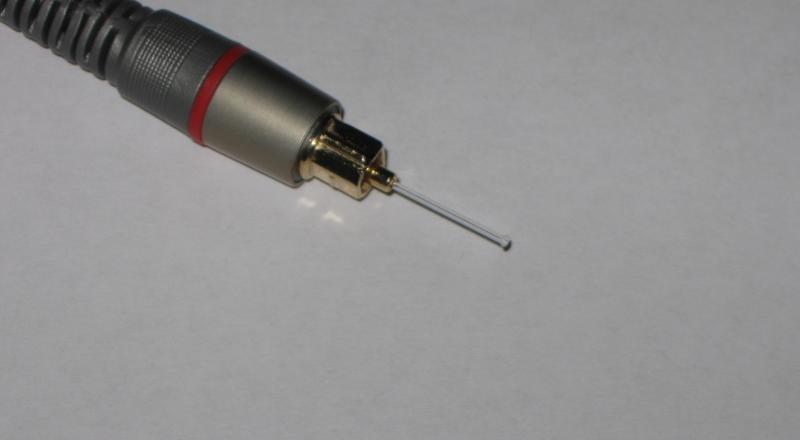

Нашёл оптику, такая же Ø1мм, как и предполагал в звуковом TOSLINK:

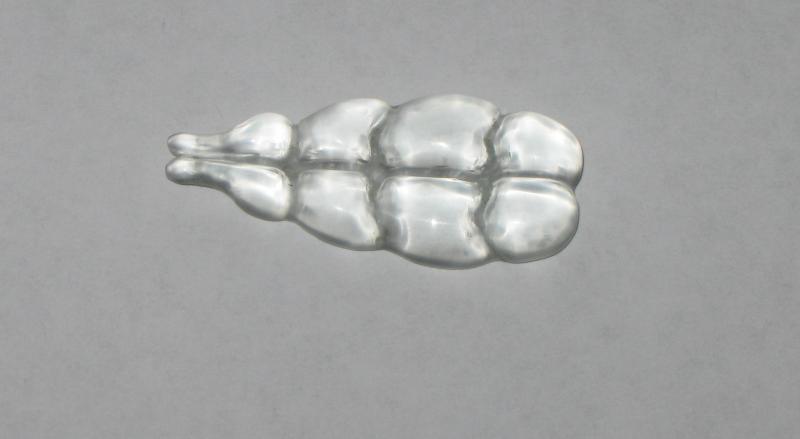

Запилил новый чип:



В выходные буду пробовать скрестить ещё раз. Вот думаю, делать как было шесть нитей, или ограничится тремя аля "Матрица"? Во втором варианте проблем с суперклеем видно не будет. :dontknow:

[Dmitry123 offline]

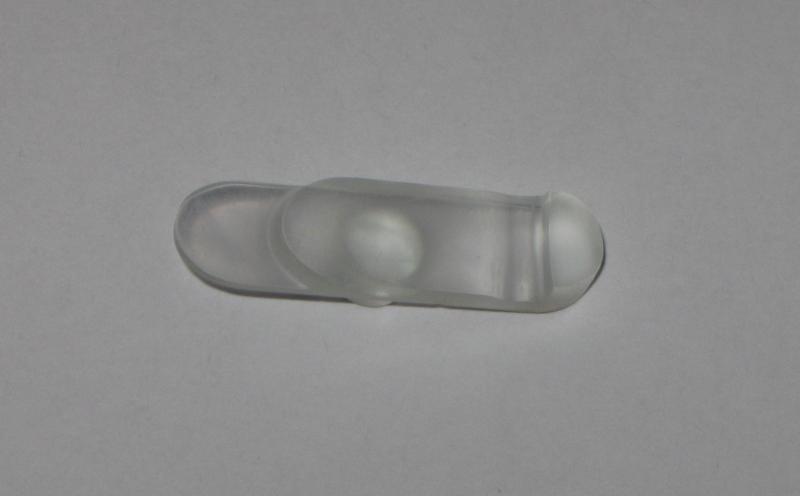

Подогнал движок под плату флешки:

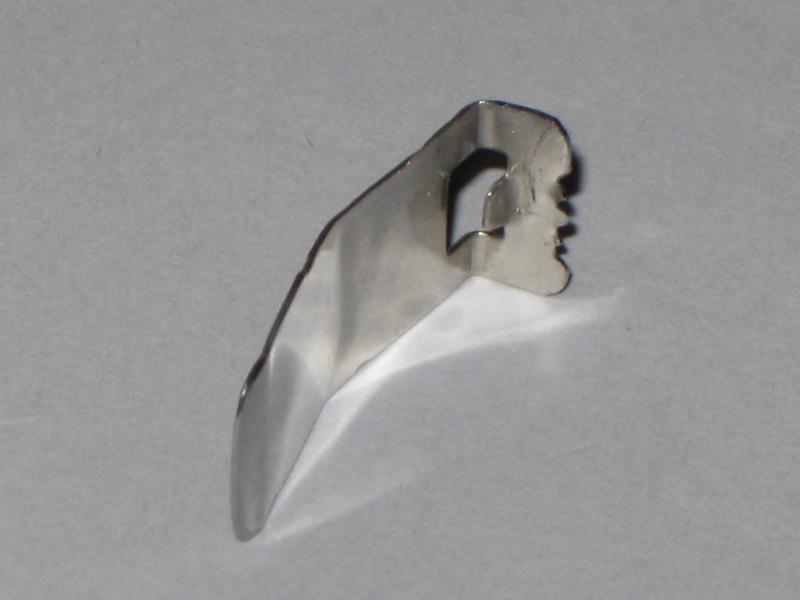

Из какой то хреновины от принтера запилил пружину фиксатора:

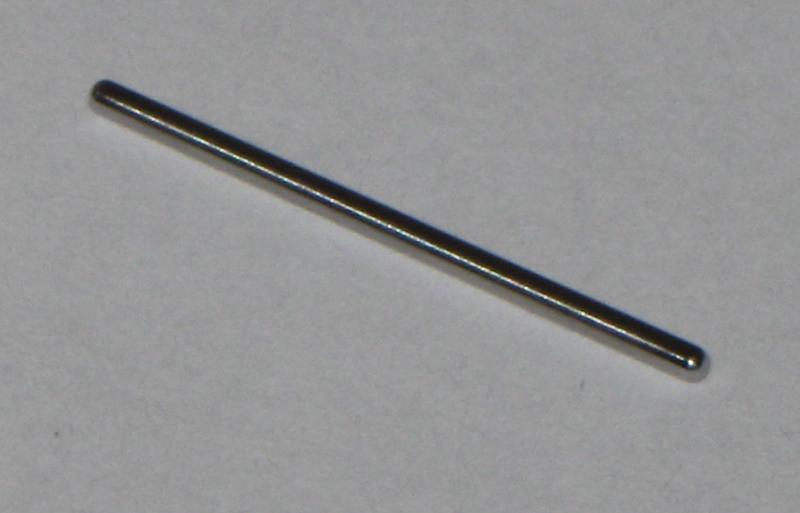

Фиксатор сделал из сломанного сверла Ø1,1мм:



Собрал, обжал пружину и фиксатор:

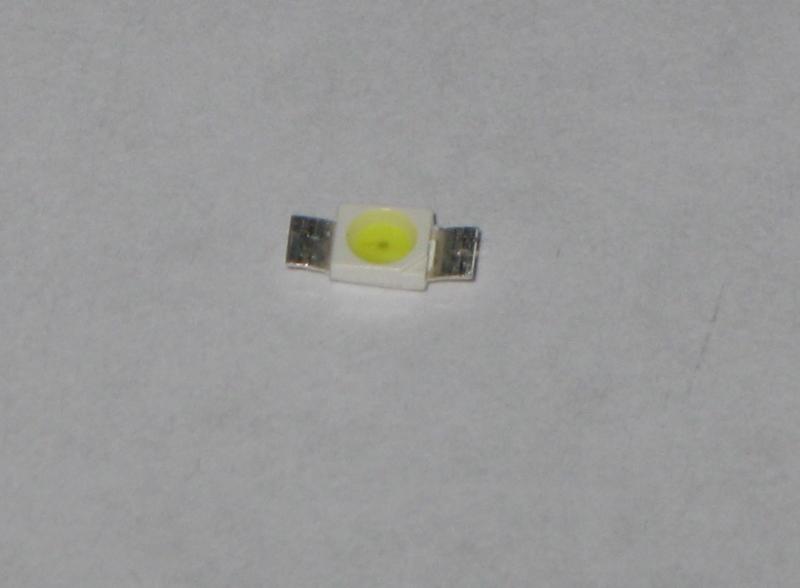

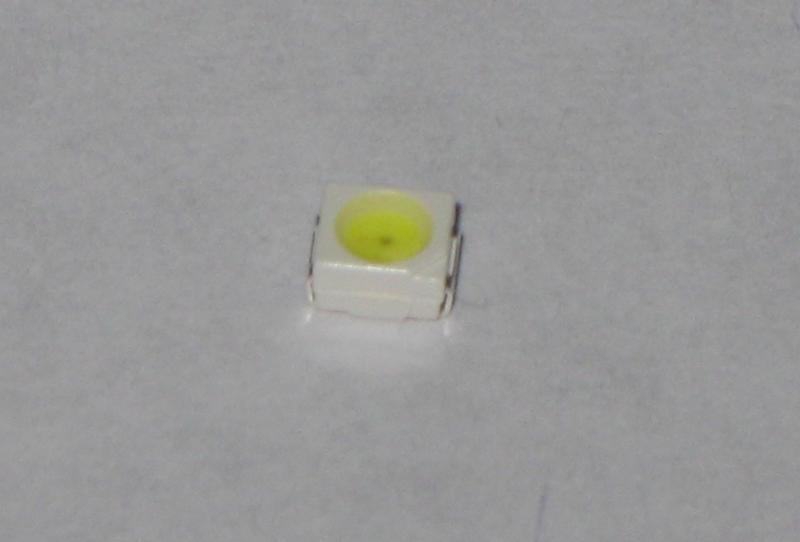

Теперь нужно присобачить светодиод, вот такой:



Диод слишком высокий, отогнул контактные площадки и сточил миллиметр с хвостиком снизу:

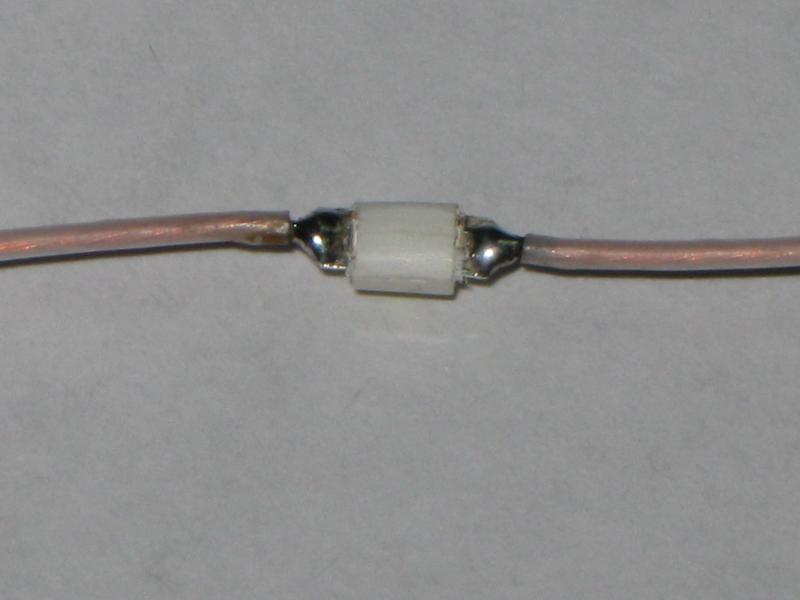

Припаял провода:



При дальнейших манипуляциях отвалилась одна площадка, что называется заподлицо. :tratata:

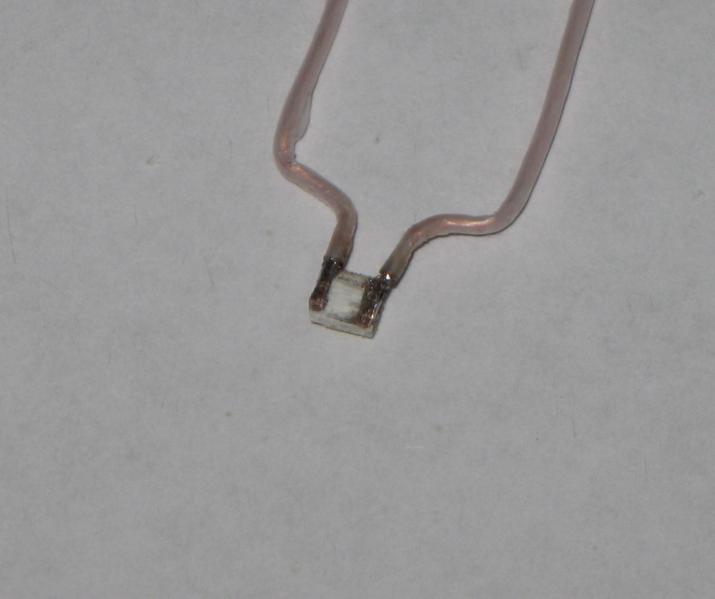

Сточил снизу по краям до появления "контактов", их там по два малюсеньких с краёв на каждую контактную площадку, и припаялся к ним:

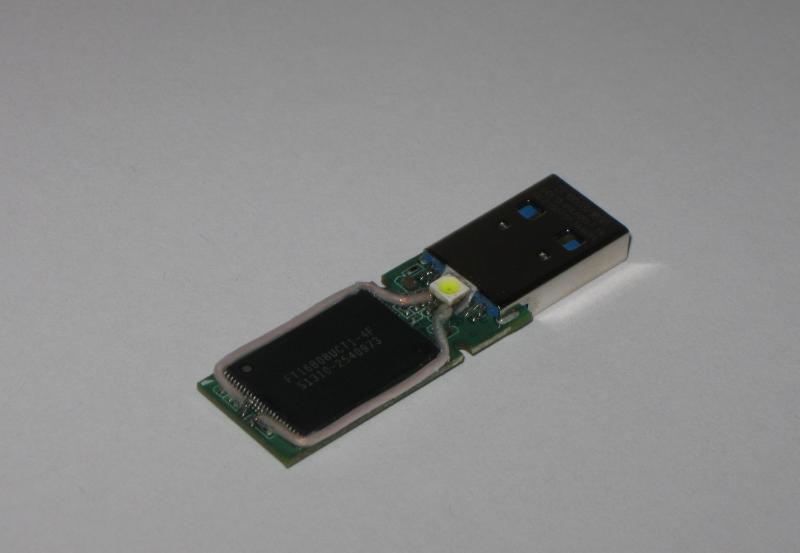

Припаял провода к флешке, светодиод всё равно цука выступает, придётся ещё немного сточить со стороны линзы:



...
