Combine Ceiling Turret

[wwar offline]

ИМХО.
Если делать на продажу, то не вижу смысла делать кастомную петлю или корпус БП... как минимум не красиво будет, если вдруг покупателю понадобиться в будущем заменить хотя бы один такой элемент.

Действительно жаль, что не будет сервоприводов)

[Mindphaser offline]

wwar, совершенно верно. Для другого пользователя/покупателя нужно постараться не курочить железо без необходимости, что бы хоть кто-то, кроме автора сего создания, мог в нем разобраться (а возможно и гарантия понадобится).

[Mindphaser offline]

Как я ранее писал, наружная оболочка корпуса будет сделана из стеклотекстолита. Почему не алюминий? Во-первых, мне кажется он слишком мягкий - небольшой удар и вмятина. Во-вторых, подходящего куска просто не нашел (только грязные, мятые б/у). Ну и в-третьих, вопрос цены – стеклотекстолит банально дешевле.
Изначально планировался фольгированный стеклотекстолит, чтобы было наподобие ЭМС экранирования.
Фольга должна была располагаться снаружи, с помощью травления планировалось придать текстуру облущенной краски, сколов и ржавчины.

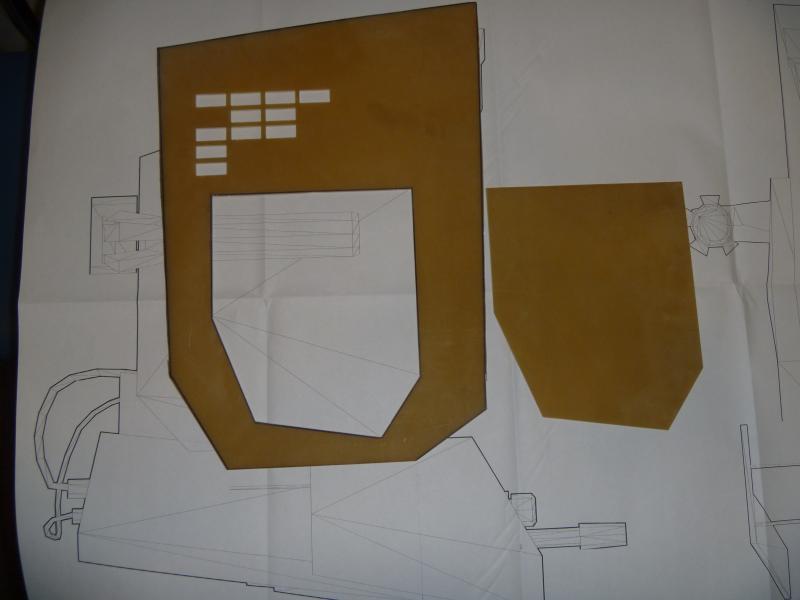

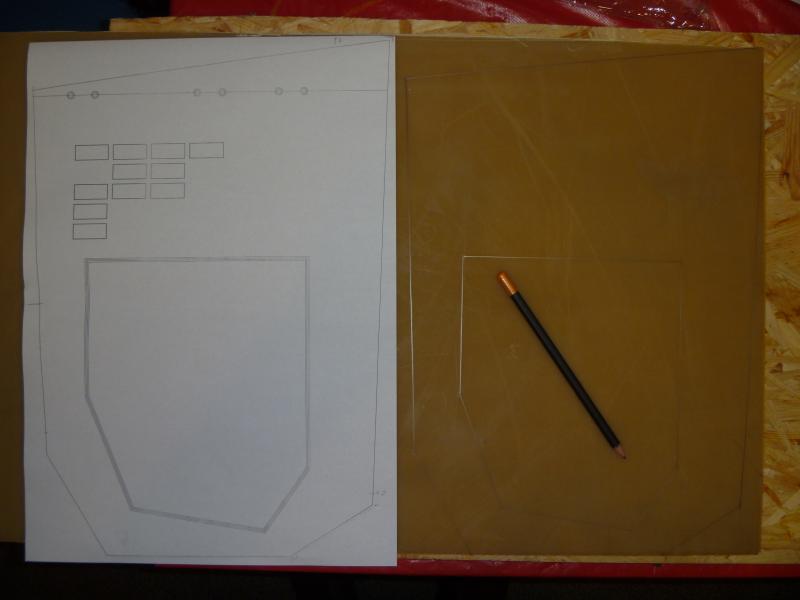

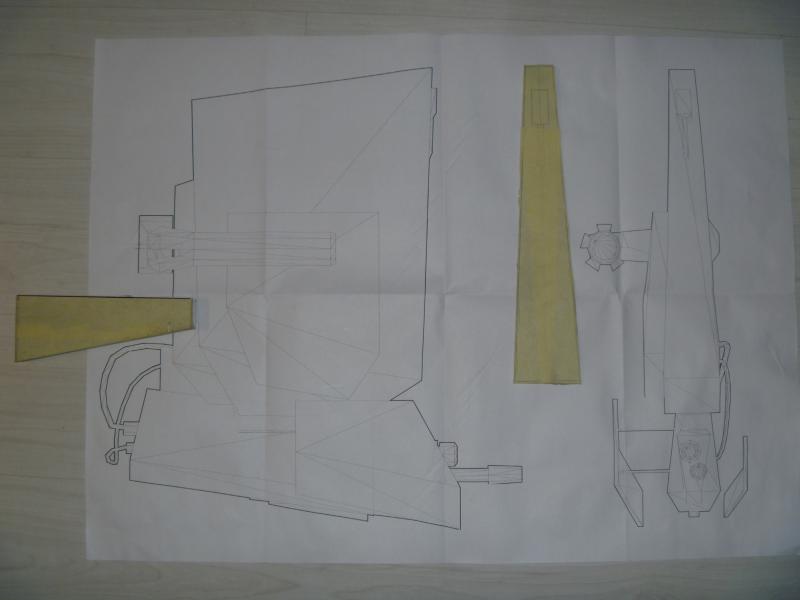

Но необходимого размера был только без фольги, толщиной 2,5мм (теперь придется имитировать текстуры только покраской). Его и купил, разделал пополам и разметил на основании распечатки:

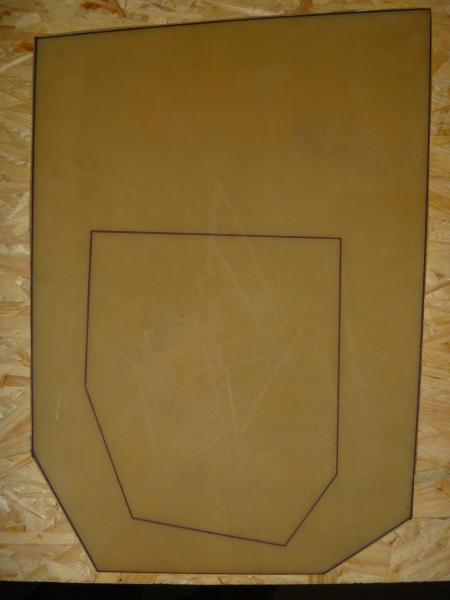

Сначала карандашом, затем процарапал шилом и обвел маркером. Поработал ножовкой:

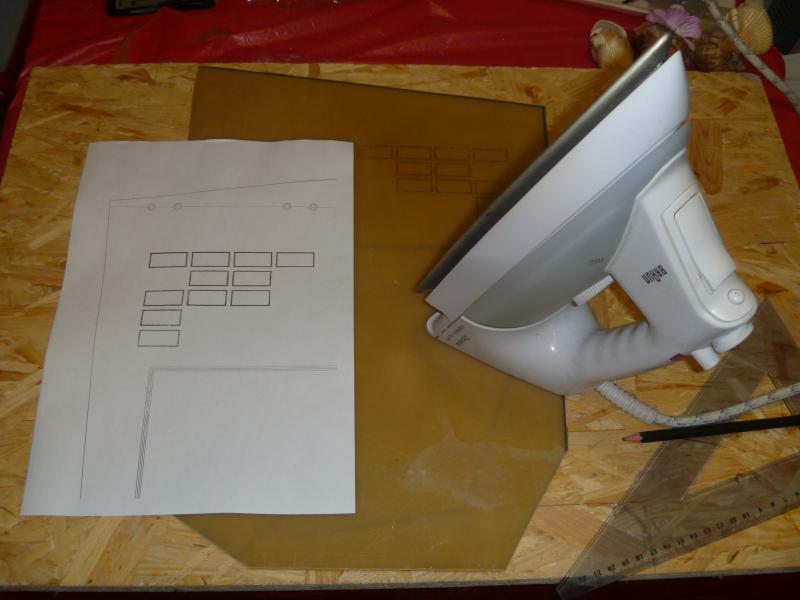

Контуры вентиляционных отверстий перевел с помощью распечатки с лазерного принтера и утюга:

Правда забыл отзеркалить картинку…
Теперь засверливание и дальнейший распил:


Готово!
Левая боковина крышки и карман для DVD привода:


Вот и весь результат работы на выходных… :weep:

[Mindphaser offline]

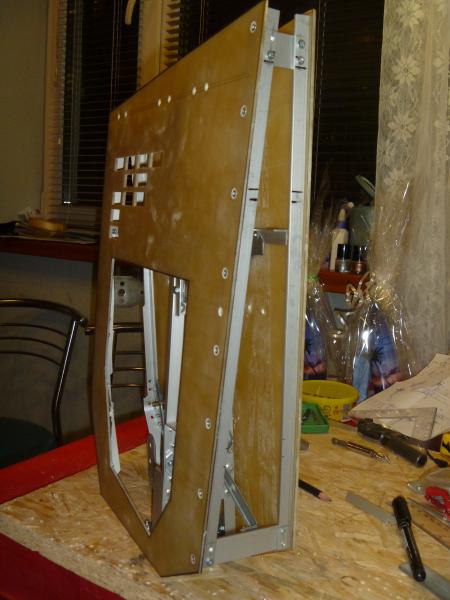

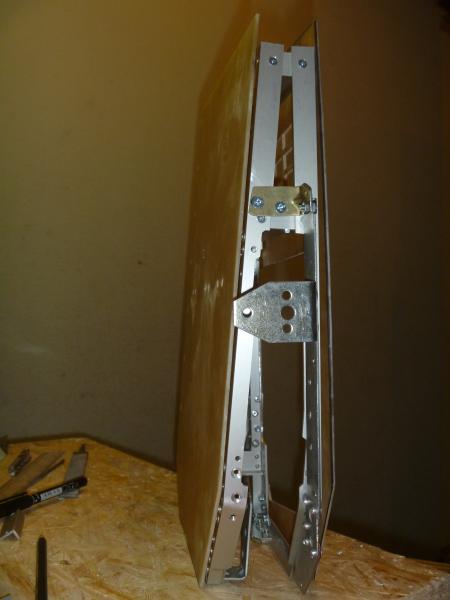

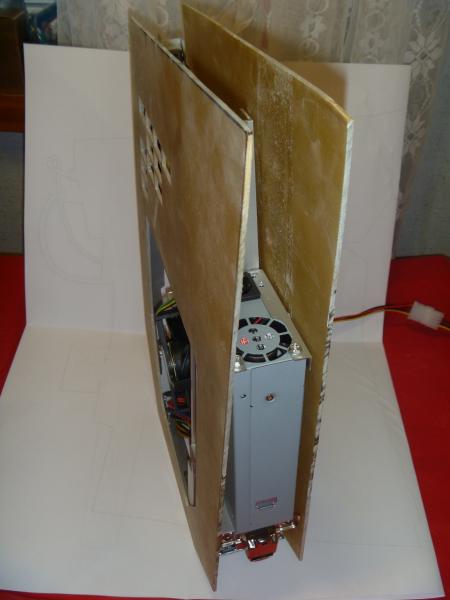

Сделав боковины крышки, естественно, первым делом решил их примерить:

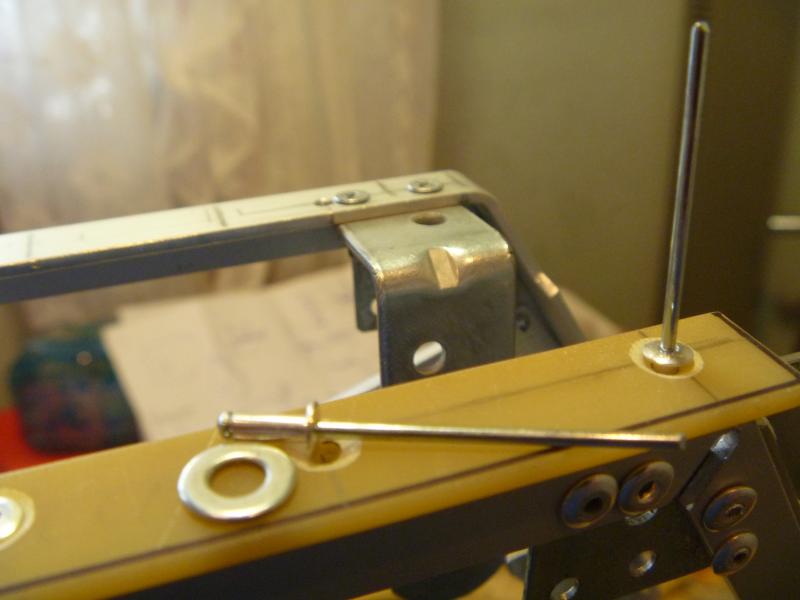

А затем решил скрепить их вместе:

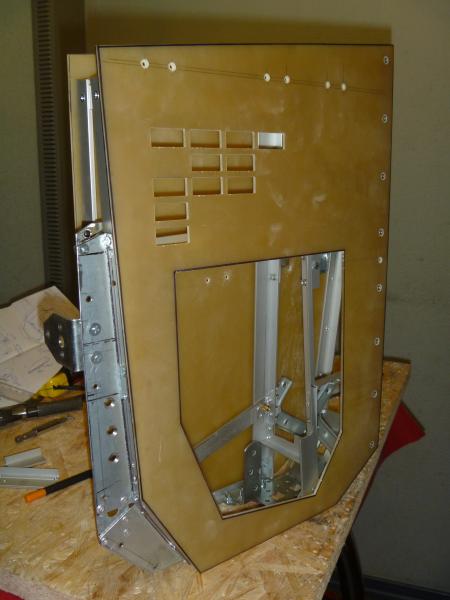

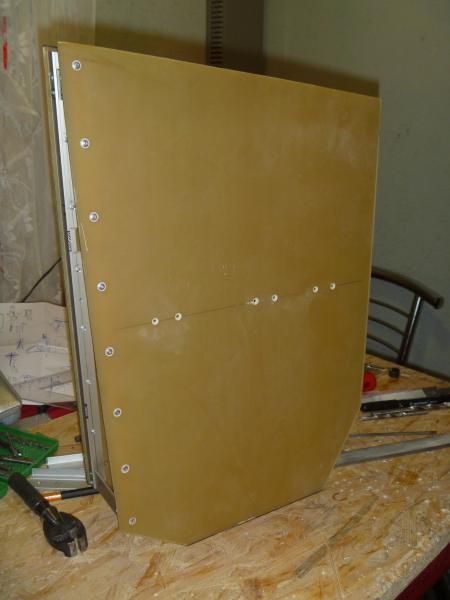

Затем крышку надел на раму:

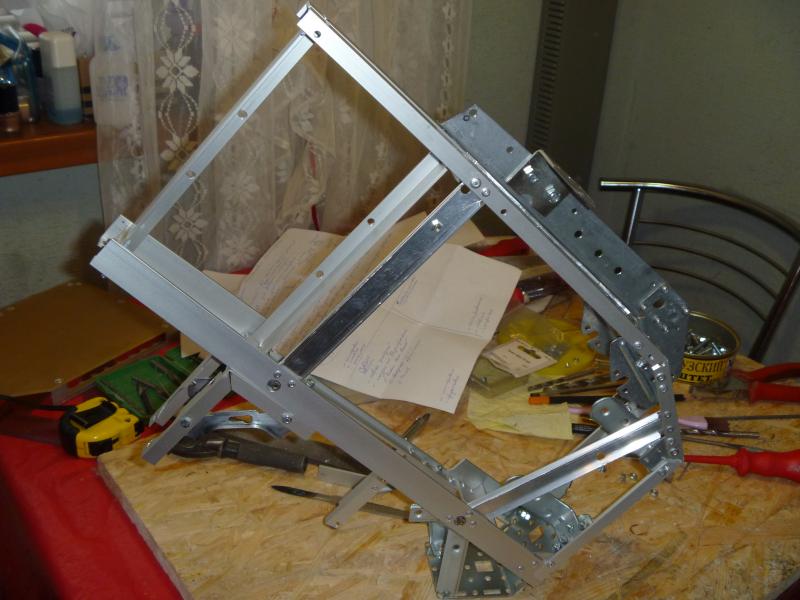

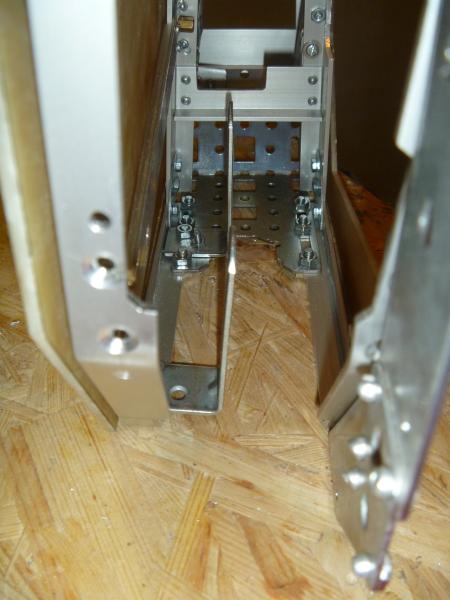

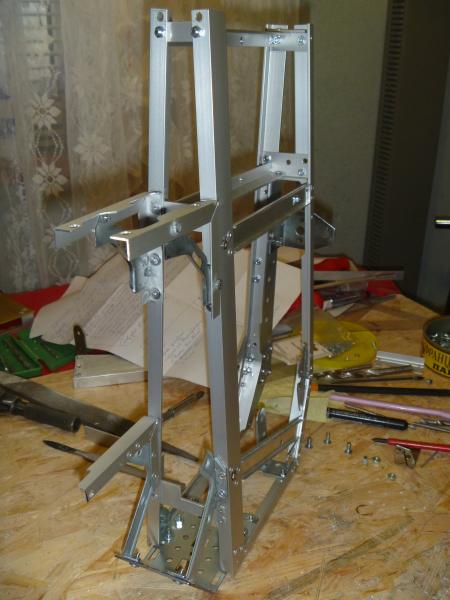

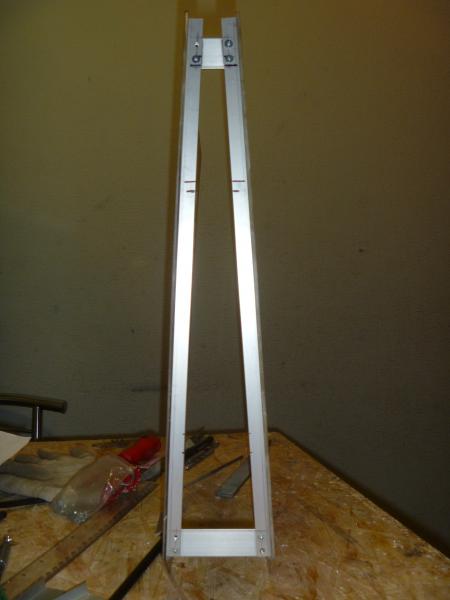

Кстати, саму раму тоже доработал:

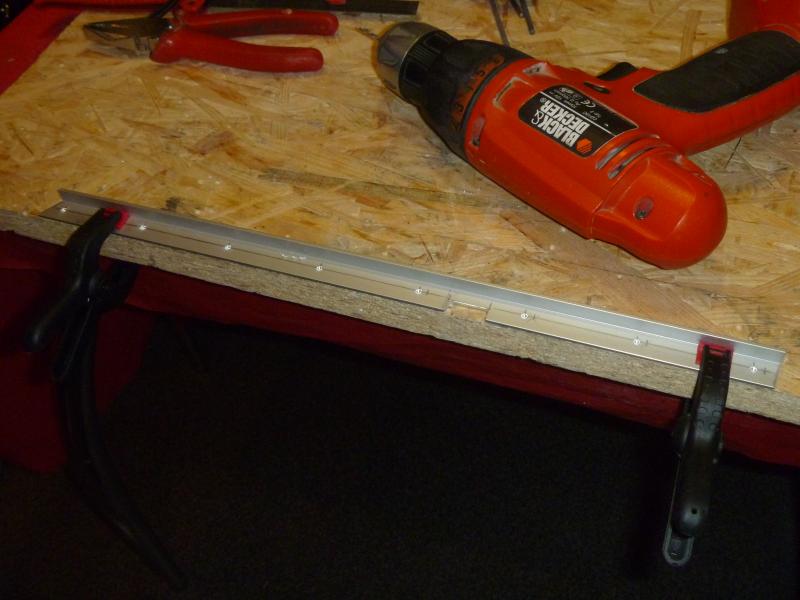

Установил уголки для мебельной направляющей


сделал «косынку» сзади:




еще один уголок спереди под блоком питания:

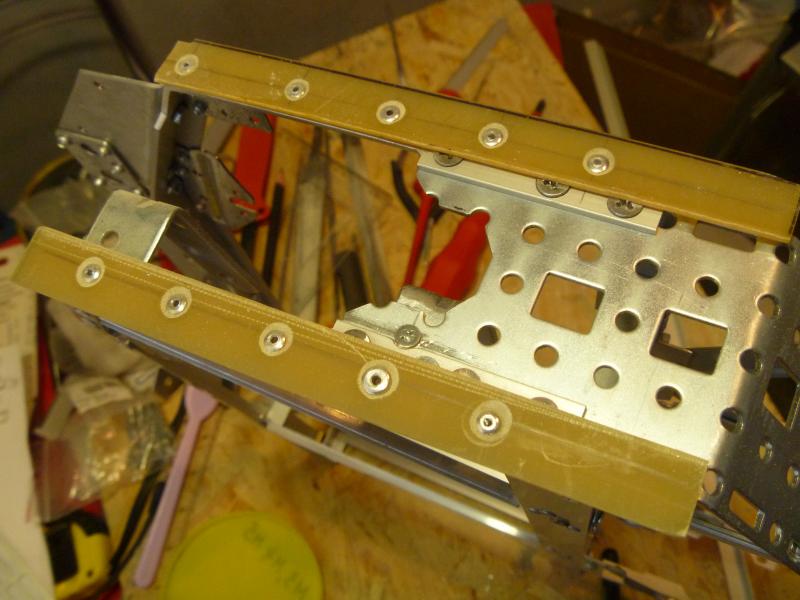

смонтировал накладки снизу:




и сзади:

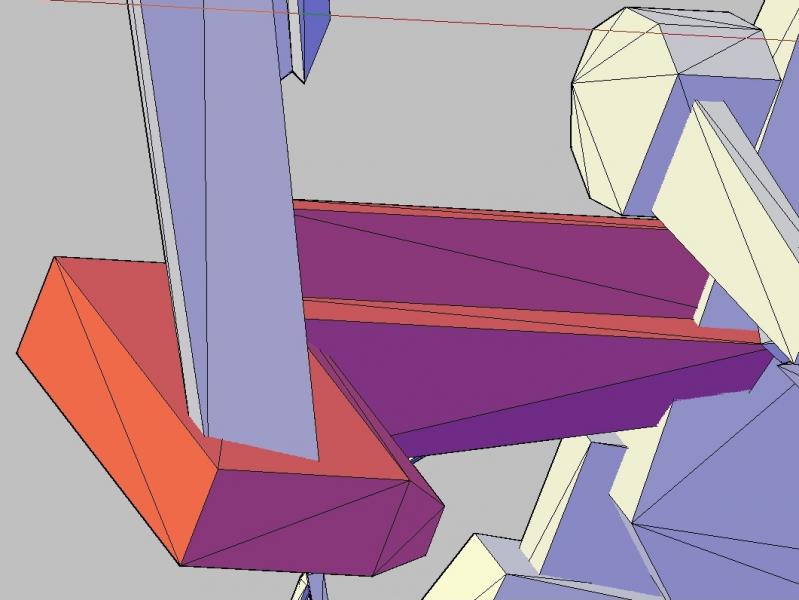

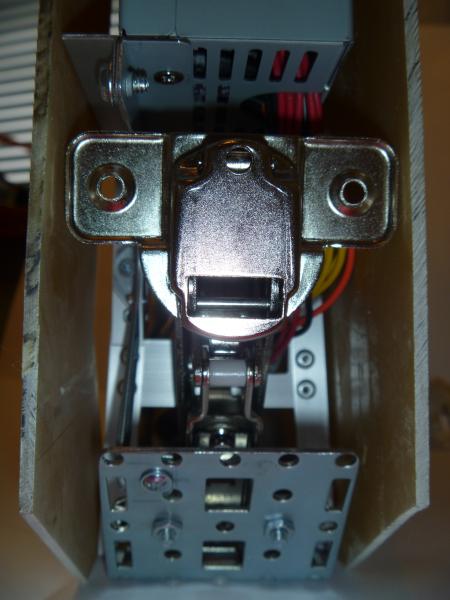

Затем занялся силовым крепежным элементом (как назвать по-другому, не знаю), в общем, эта часть:


В «коробке» будет расположен выключатель сетевого питания, сетевой разъем, удлинители выходов видеокарты (2xHDMI+VGA).

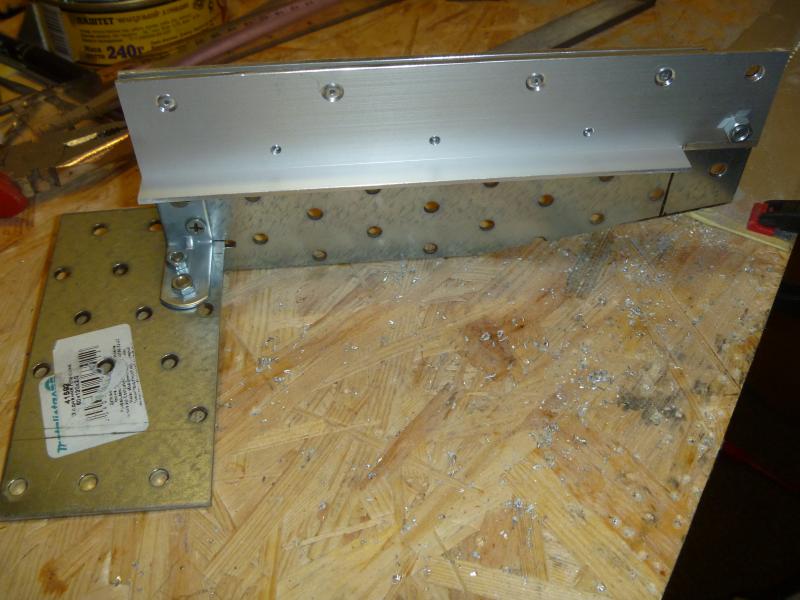

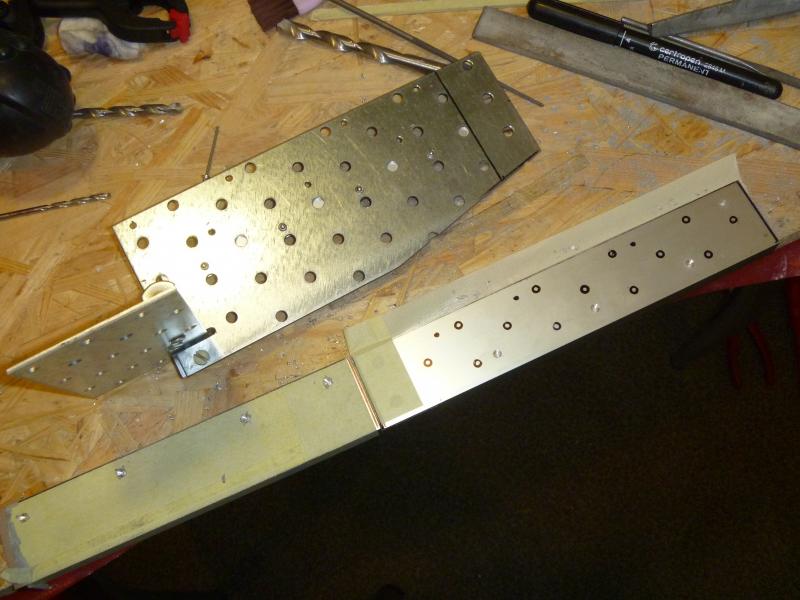

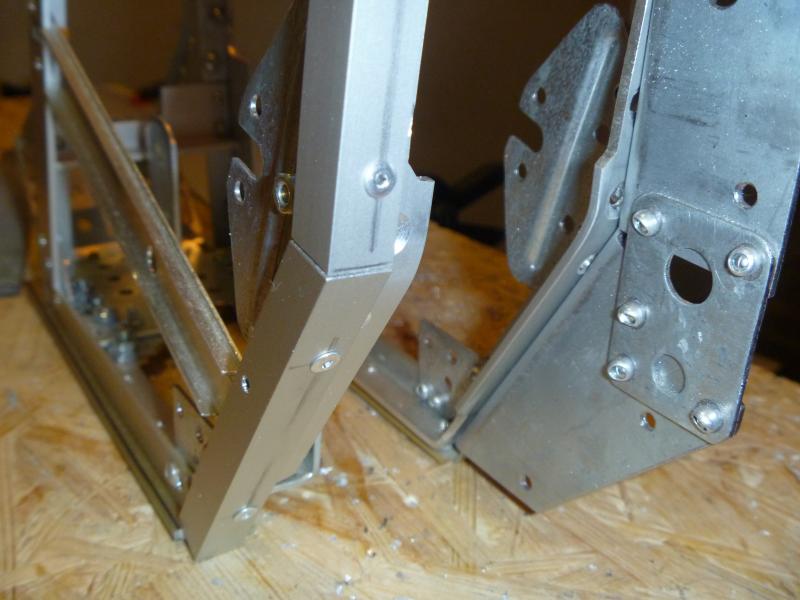

Стальные перфорированные пластины 2мм и уголки, вот результат:


Алюминиевые накладки:

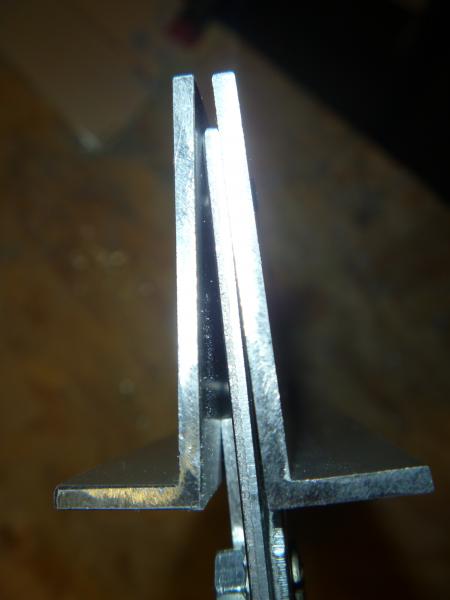

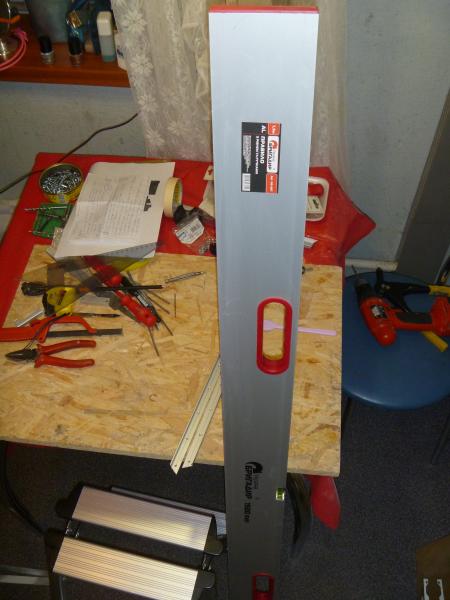

Купил еще одно алюминиевое правило (нужен профиль коробчатого сечения):

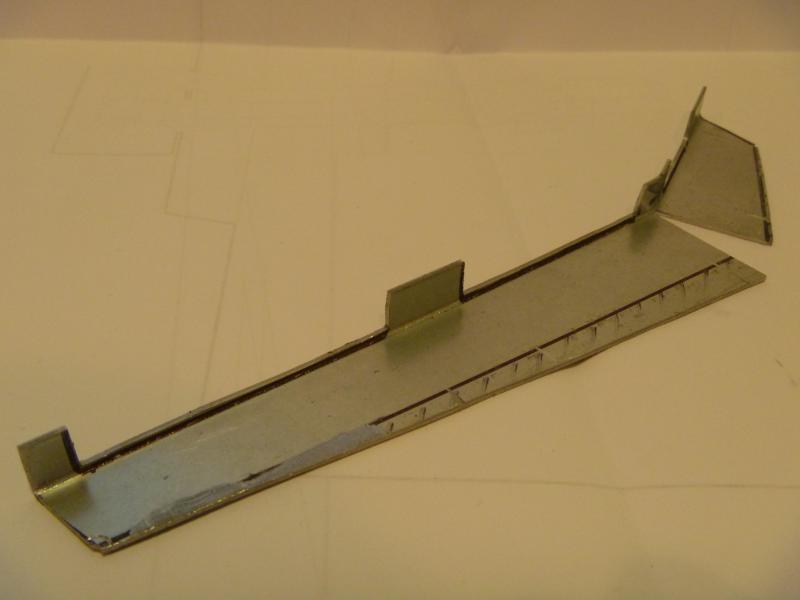

Из него пока выпил 2 детали:


Теперь о планах на будущее, комплектующие для работы в следующем году:

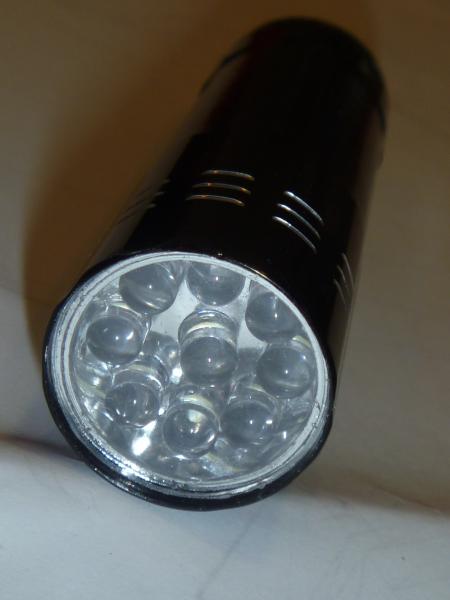

донор светодиодов:

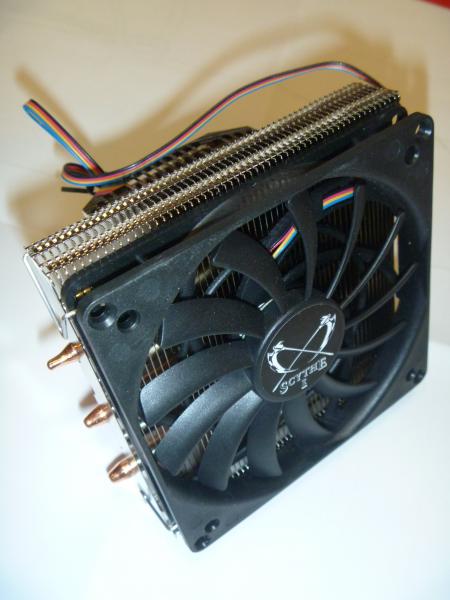

донор для процессорного вентилятора

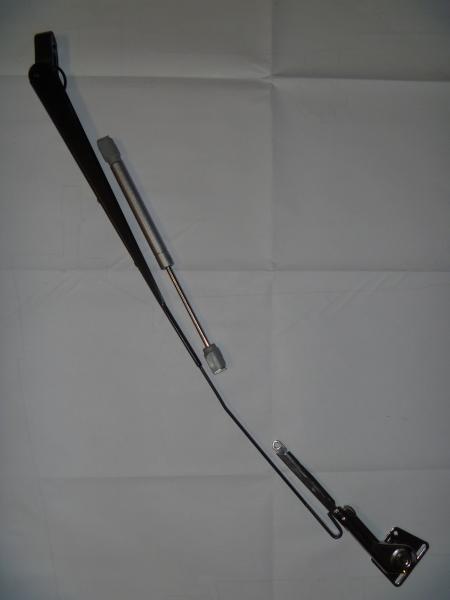

«подвеска»:

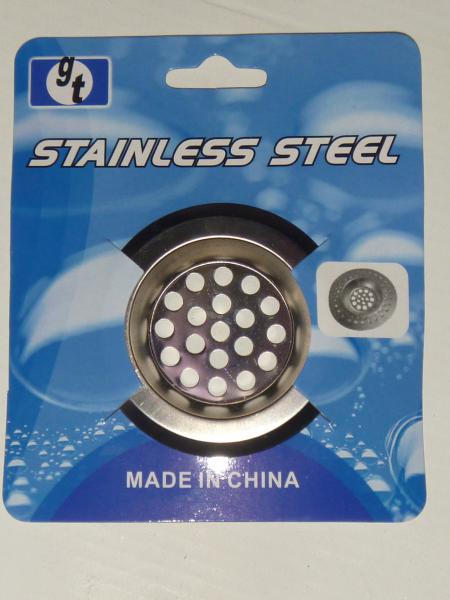

отражатель фонарика:

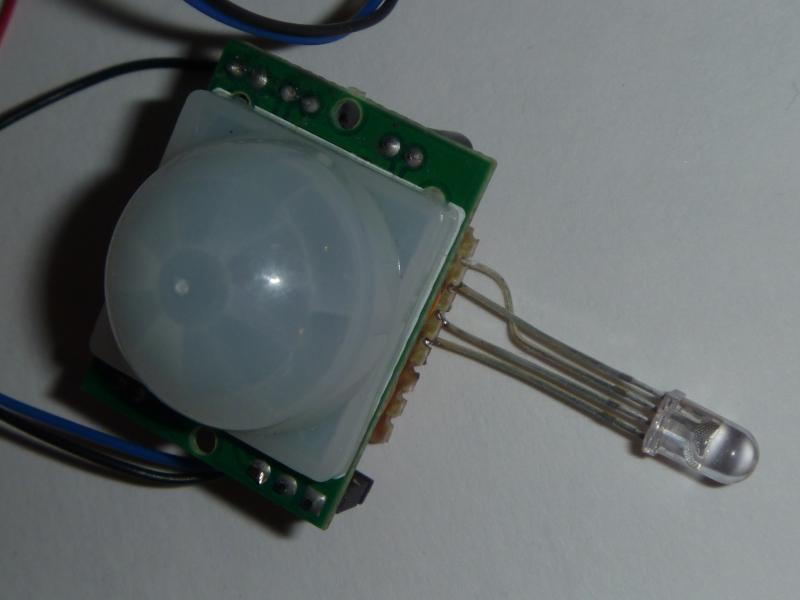

датчик приближения со схемой –ALS- (результат работы увидим позднее):


Пока все. До встречи в Новом году!

[Астарот offline]

Интересует что за БП используется и сколько он выдет?

[koHcTpykTop offline]

Астарот, он же писал

Поэтому будет применен серверный блок питания высотой 1U. Мне удалось найти Seasonic SS-250SU, с размерами 41х82х150мм.

250Вт :wink:

[Змей]

неплохой БП для своего типоразмера. чаще в itx-блоках можно встретить 90-120ватт.

[Mindphaser offline]

неплохой БП для своего типоразмера. чаще в itx-блоках можно встретить 90-120ватт.

Верно! Вот обзор и тест http://www.easycom.com.ua/power/seasoni ... u/?lang=ru

[Mindphaser offline]

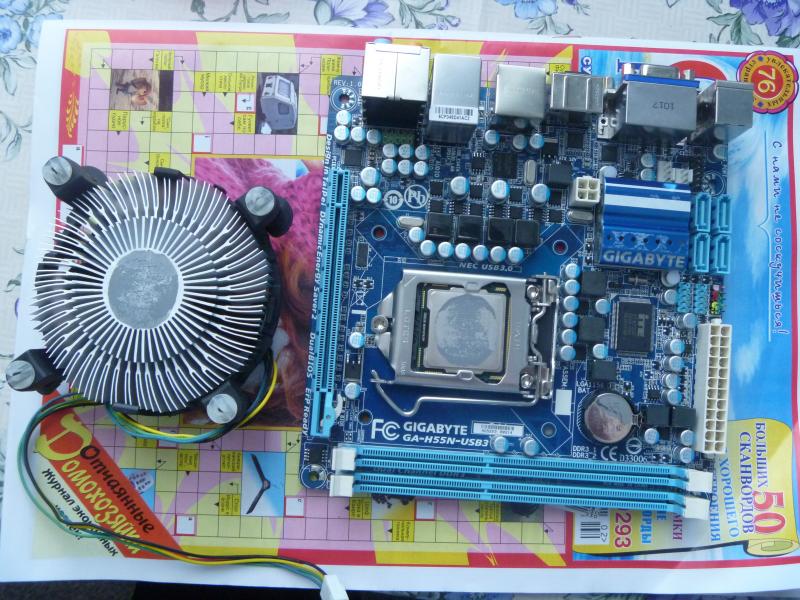

Еще на этапе моделирования в 3D я понял, что вентилятор боксового кулера Intel придется менять на низкопрофильный, просто не влезет по высоте:


Некоторое время ушло на поиск, а теперь узрите – участники соревнования:


Intel Box (Foxconn) Е41997-002, 2000 min-1, 90x25mm, 4 pin (PWM)
Titan TFD-7010M12Z, 3500 min-1, 70x11mm, 3pin
Scythe SY1012Sl12H, 2000 min-1, 100x10mm, 4 pin (PWM)
CoolerMaster Standart 80mm, 2000 min-1, 80x15mm, 3pin.

Кто из них побьёт боксовый вентилятор?
Ответ - TITAN! Правда, цена победы - жуткий шум (три тысячи оборотов это не шутка).

Условия тестирования:
температура в помещении +21,
режим без нагрузки – рабочий стол Win7, через 5 мин. после загрузки,
нагрузка – тест OCCT v.3.1.0 CPU Linpack, 15мин,
процессор Intel i3-550 (s-1156), настройки BIOS все по умолчанию,
программа мониторинга – HWiNFO32 v.3.88-1400.

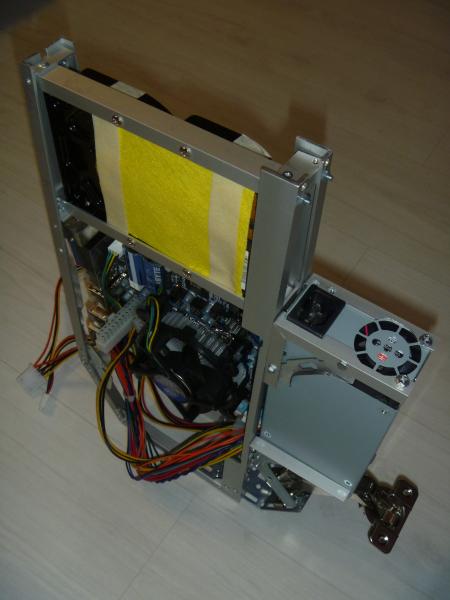

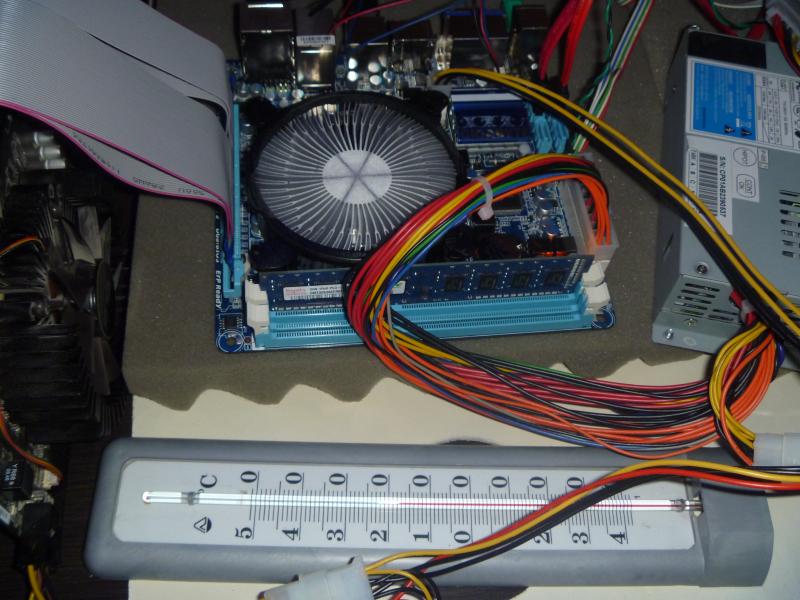

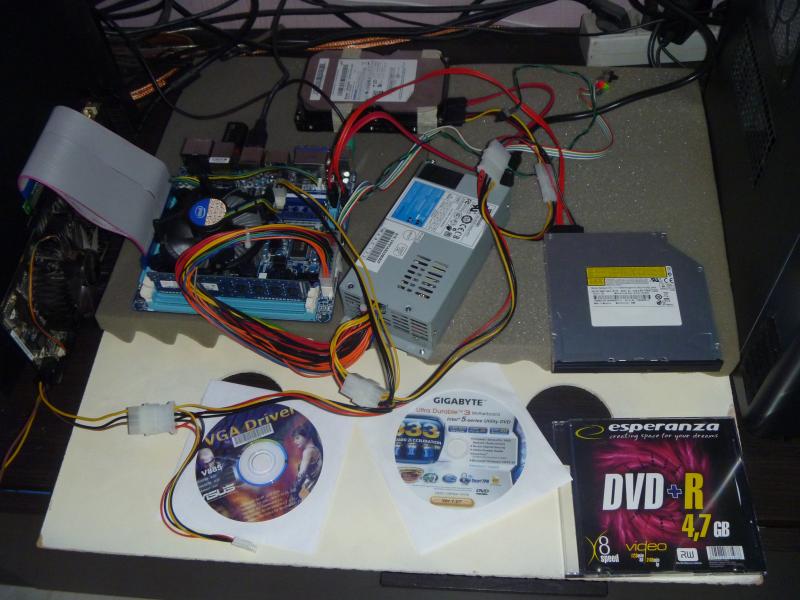

Тестовый стенд собран:


И первый результат. Боксовый кулер (с родной термопастой) без нагрузки охладил процессор до +23, а под нагрузкой до +63. Вполне приемлемо, и тихо. Но обнаружилась одна странная особенность – температура ядер всегда различалась на 5-7 градусов. Первая мысль – криво поставил кулер. Снял его (все равно придется пилить) отпечатки вроде бы нормальные:


Отпилил крыльчатку, заменил термопасту (из комплекта CoolerMaster Vortex Plus).
Теперь собственно тесты:

Проверил возможность работы алюминиевого блинчика в пассивном режиме.


Мониторил в БИОСе, через 5 минут температура плавно поднялась до +65, на этом и закончили. В принципе, результат прогнозируемый, но хотелось увидеть своими глазами.

Остальные испытуемые:
Intel Box - +24 / +68 (похоже родная термопаста была лучше :-)
Titan - +22 / +68
Scythe - +28 / +71
CoolerMaster - +25 / +72

Температуры приведены для самого горячего ядра, тенденция с разницей температур в 5-7 градусов сохранилась. Что это может быть? Пробовал мониторить и другими программами – результат тот же…
И еще один факт – при смещении вентилятора относительно центра радиатора его эффективность улучшается на пару градусов (центральная колонна теплоотвода уходит из «мертвой зоны» вентилятора).

Определить победителя на самом деле нелегко. Боксовый слишком высокий, Titan слишком шумный, Scythe и CoolerMaster наименее эффективные. Все-таки склоняюсь к варианту Scythe – он самый тонкий, есть PWM.

[BlackJack offline]

Кулер мастер рулит, имхо.. :)

[Ki.r(u) offline]

Я бы оставил ситч,чтоб все обдувал - мосфеты,память,чипсет и т.д.

з.ы. откуда поролон такой? на работе к нам в нем сканеры от французов/немцев приходят,но его мало,хотелось бы купить много (другу для студии-в-гараже).

[Mindphaser offline]

Я бы оставил ситч,чтоб все обдувал - мосфеты,память,чипсет и т.д.

з.ы. откуда поролон такой? на работе к нам в нем сканеры от французов/немцев приходят,но его мало,хотелось бы купить много (другу для студии-в-гараже).

Поролона всего 2 куска 25х30см, от какой-то упаковки. Валялся давно в кладовке, откуда взялся не помню... К сожалению, ничем помочь не могу :dontknow:

[-ALS- offline]

А материнка не умеет выставлять пониженное Vcore на процессоре ?
Производительность останется на прежнем уровне, но темп-ра однозначно упадет.

[Mindphaser offline]

А материнка не умеет выставлять пониженное Vcore на процессоре ?
Производительность останется на прежнем уровне, но темп-ра однозначно упадет.

Умеет, позже этим обязательно воспользуюсь. Думаю процентов на 10 можно безболезненно менять напряжение. Кстати еще есть и утилитка EasyTune6, но она только для разгона, и Dynamic Energy Saver 2 для режимов энергосбережения.

[Mindphaser offline]

Все таки волнует вопрос различной температуры ядер процессора.

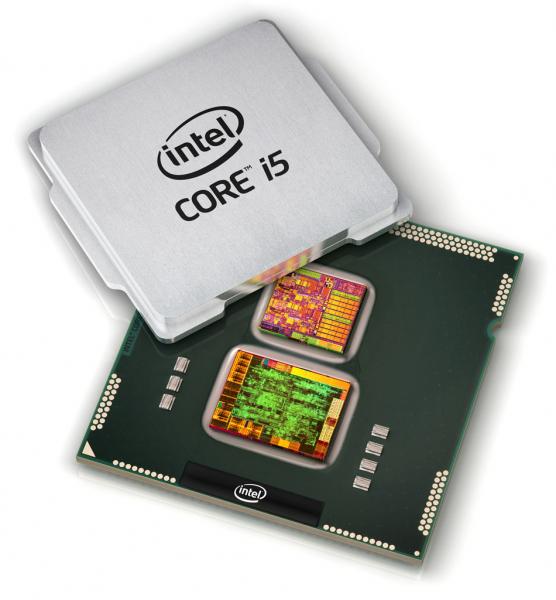

Может дело в особенности компоновки упаковки процессора:


Первое (нулевое) ядро ЦП находится ближе к кристаллу графической части и контроллера памяти.От него и греется. confused
