[КМ 2009] Green Glow

В этой ветке публикуются так называемые WorkLogs, т.е. дневники работ над корпусами.
Ответить
Сообщений: 94 • Страница 3 из 7 • 1, 2, 3, 4, 5, 6, 7

Сообщение Chainsaw38 » 05 дек 2009 08:25

ИМХО, размещение блока питания внизу - самый неудачный вариант. Если БП сильно греется, то теплый воздух из него поднимается вверх, согревая и без того горячее железо через наружные отверстия корпуса. Не так ли? По сабжу: всегда нравились подобные работы, буду следить.
^_^
Chainsaw38 offline
God
Аватара пользователя
Сообщения: 1593
Зарегистрирован: 01 июл 2009 05:10
Откуда: Area 38
  • ICQ
Вернуться к началу

Сообщение Квайкер » 05 дек 2009 18:49

Если БП сильно греется, то теплый воздух из него поднимается вверх, согревая и без того горячее железо через наружные отверстия корпуса.

тёплный воздух выходит наружу...
http://vk.com/modding_observer — наше моддинг-сообщество ВКонтакте.
Квайкер offline
God
Аватара пользователя
Сообщения: 2069
Зарегистрирован: 24 июн 2008 17:40
Откуда: Спб
Вернуться к началу

Сообщение Jaguar777 » 05 дек 2009 21:16

confused
Jaguar777 offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 84
Зарегистрирован: 08 июл 2009 20:45
Откуда: г. Реж
  • ICQ
Вернуться к началу

Сообщение DrewID » 05 дек 2009 22:40

тёплный воздух выходит наружу...

Посредством вентилятора в БП :doc: :beer:
С этим проблем нет.
Наша жизнь как игра, только в ней нет Save life и Load life...
DrewID offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 365
Зарегистрирован: 15 июл 2009 20:46
Откуда: Питер!
  • ICQ
Вернуться к началу

Сообщение Sour41 » 07 дек 2009 18:03

горячий воздух можно отводить посредством гофры из корпуса либо сильным потоком воздыху. Проблема если возникнет то решается довольно легко.
Sour41 offline
Mega Modder
Аватара пользователя
Сообщения: 624
Зарегистрирован: 28 окт 2008 10:07
Откуда: Беларусь Минск
  • ICQ
Вернуться к началу

Сообщение Ki.r(u) » 07 дек 2009 21:08

В большинстве корпусов от 250 и выше стоит переборка,разделяющая отсек винтов и бп с отсеком остального железа.Тем более,никто не мешает ее сделать своими руками.У меня например БП долгое время работал на выхлоп через левую стенку,а провода были выведены через крышку.
Ki.r(u) offline
God
Аватара пользователя
Сообщения: 2264
Зарегистрирован: 09 янв 2005 11:07
Откуда: Samara
  • ICQ
Вернуться к началу

Сообщение NemesiZ » 08 дек 2009 01:22

Вечер добрый!
Ура снегу! (Ура полному приводу! :) )

1. По поводу проводов. Если кто помнит, мне на фоллаутовском корпусе пришлось удлинить ВСЕ провода блока питания. Так что уже не страшно :D
2. Про БП. Расположен вентилем вниз, прорезано вентиляционное отверстие - в простонародье "дырень" - воздуха должно хватить.
3. Про радиатор и вентили на вдув. Можно сказать, что эксперимент.
Однако я уверен, что объема прогоняемого воздуха хватит, чтобы создать достаточный сквозняк для остальных теплогенерирующих элементов.
4. Про СД-Ром. Вся конструкция - только шасси.

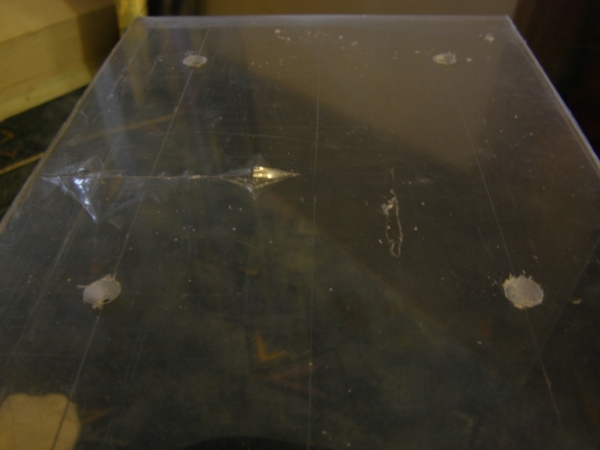

Что это? Это чистовой пол корпуса с раззенкованными отверстиями для крепежа салазок.

Собственно...

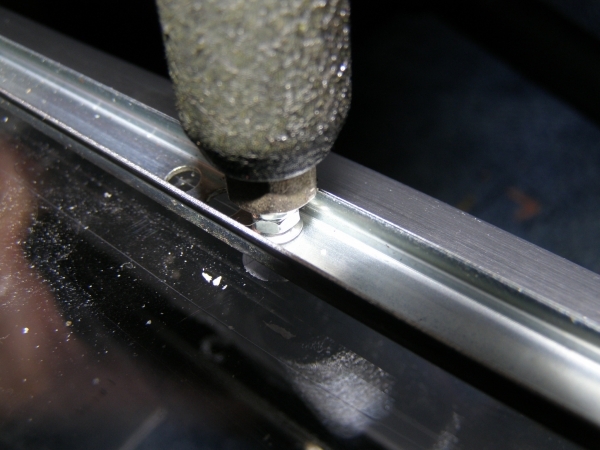

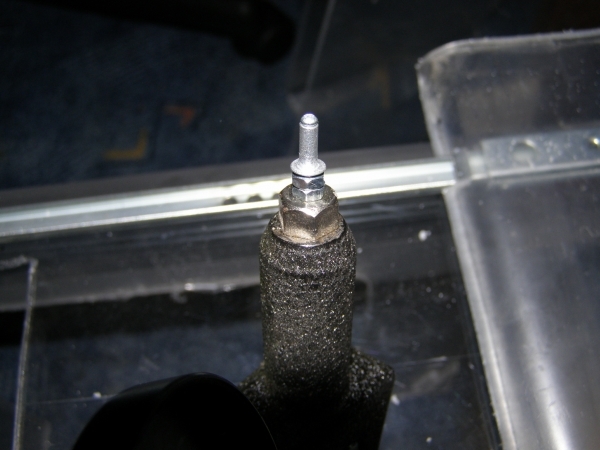

Т.к. полозья узкие, для крепежа заклепок на штырь дополнительно пришлось нацеплять пару гаек, иначе не лезла головка клепальника

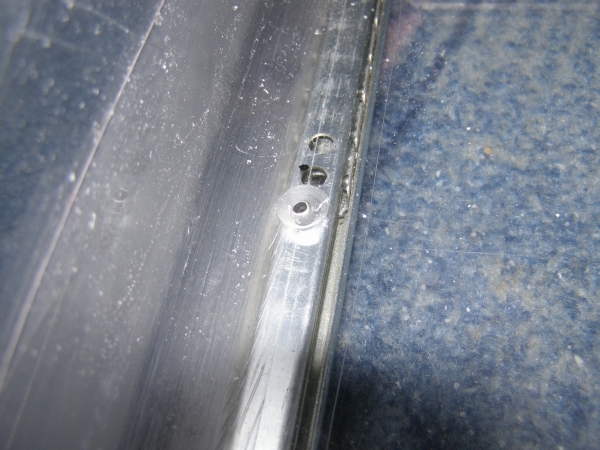

Обратная сторона - заклепка "заподлицо"

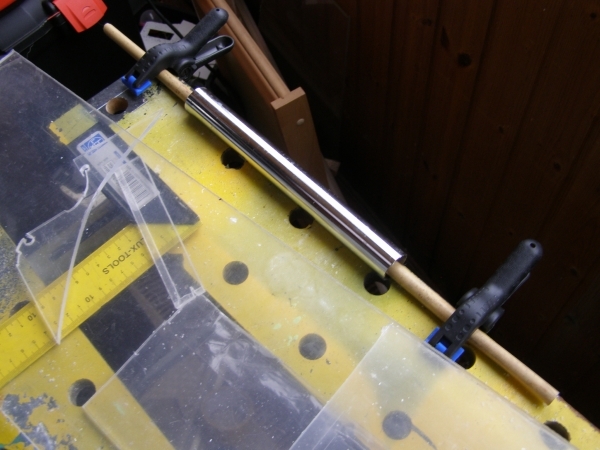

Возвращаясь к вопросу сгибания оргстекла. Для плавных углов использовал вот такой вот девайс

Ах да! Залез на сайт моделистов, начитался умных вещей. Оказывается для избавления от трещин при сгибании рекомендуют 10 минут покипятить нужную деталь в воде. Как я понял это компенсирует амплитуду температур при разогреве феном. Правда дома чана подходящего литража не оказалось, поэтому просто поставил детали под проточную горячую воду - получилось. Охлаждал так же - горячей водой.

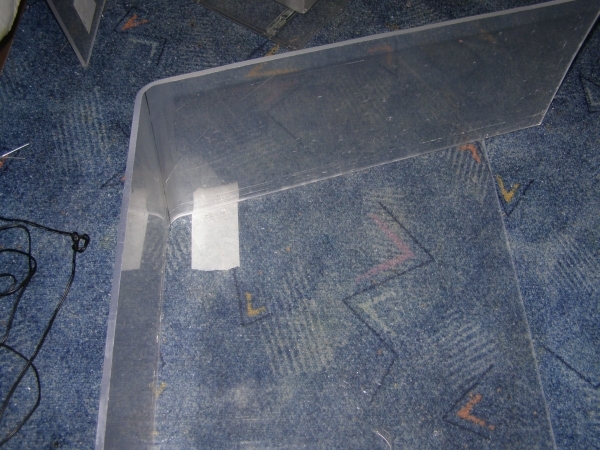

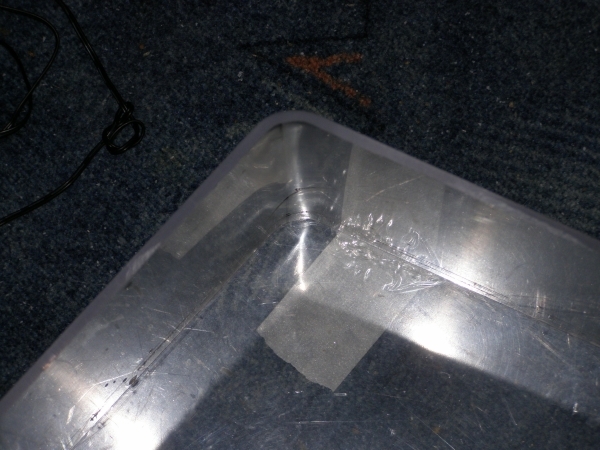

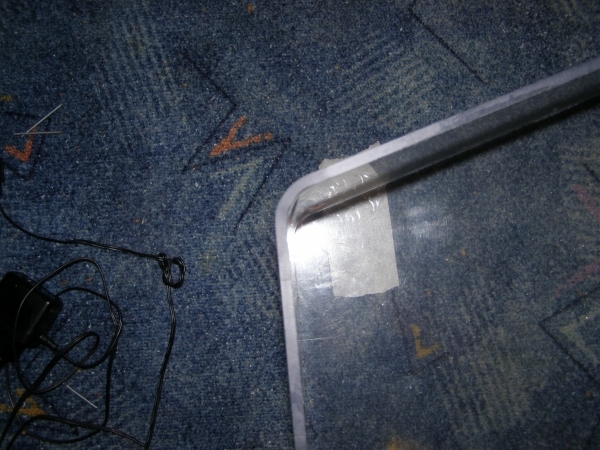

Первые результаты

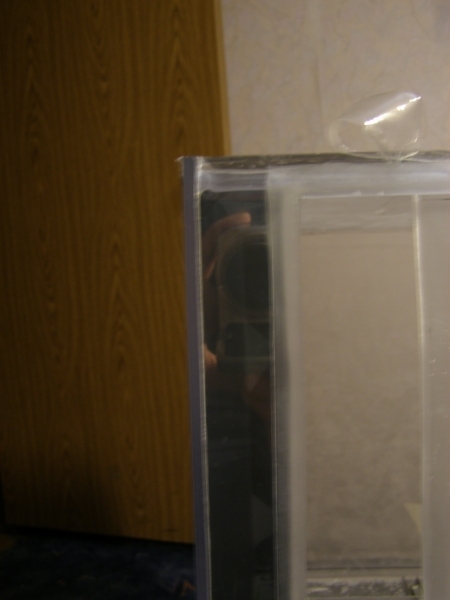

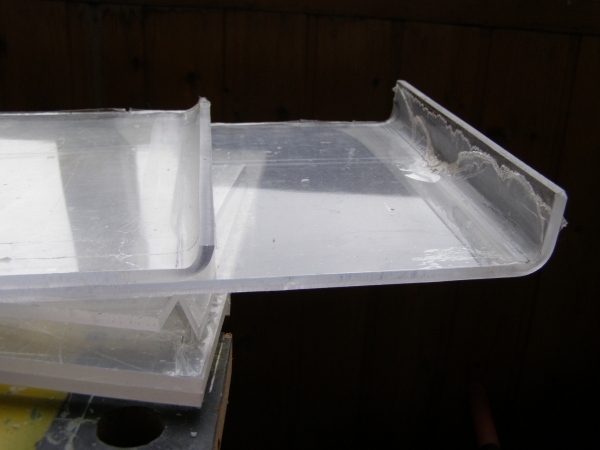

Чистовые детали. Крыша + морда

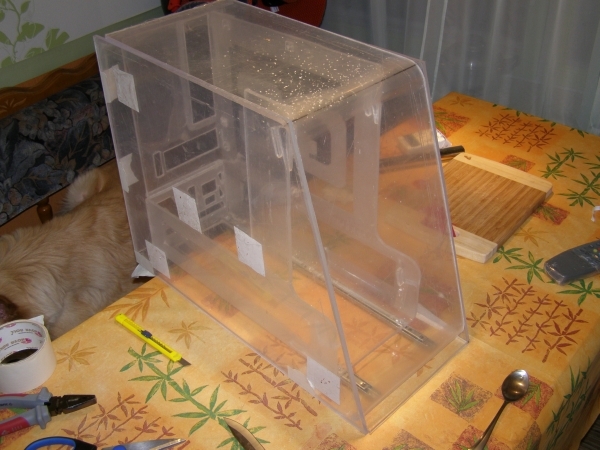

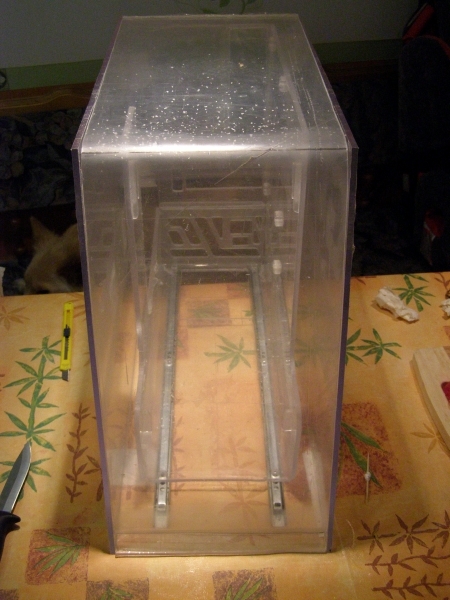

Предварительная сборка на "честном слове"

PriZm - 2007г.
Artifact - 2008г.
Green Glow - 2010г.
NemesiZ offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 222
Зарегистрирован: 15 дек 2004 11:27
Откуда: Нерезиновая :)
  • ICQ
Вернуться к началу

Сообщение DimmB » 08 дек 2009 14:20

Отличные сгибы получились!! Про горячую воду не знал, спасибо!
DimmB offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 152
Зарегистрирован: 20 июл 2008 12:20
Откуда: Барановичи, РБ
  • ICQ
Вернуться к началу

Сообщение Sour41 » 08 дек 2009 16:14

ух .ты. ! даже черновая сборка выглядит впечатлающе.!
Sour41 offline
Mega Modder
Аватара пользователя
Сообщения: 624
Зарегистрирован: 28 окт 2008 10:07
Откуда: Беларусь Минск
  • ICQ
Вернуться к началу

Сообщение Dorosh » 08 дек 2009 17:32

Салазки выглядят неплохо, только вот заклепки клепать в оргстекло без шайб я бы не стал. Почему было не использовать просто винты с потайной головкой (тем более как видно гайки в полозья влезают и их можно закрутить)?
Amat victoria curam
Dorosh offline
God
Аватара пользователя
Сообщения: 1082
Зарегистрирован: 11 мар 2008 17:45
  • ICQ
  • YIM
Вернуться к началу

Сообщение NemesiZ » 08 дек 2009 22:36

Ну вот что-то захотелось именно заклепать, хотя и признаю конструкционную ценность обычных винтов в данном случае. В предыдущем корпусе проблем с заклепками не возникает пока.

Выкроил время для задней стенки.
Сразу после вырезания.

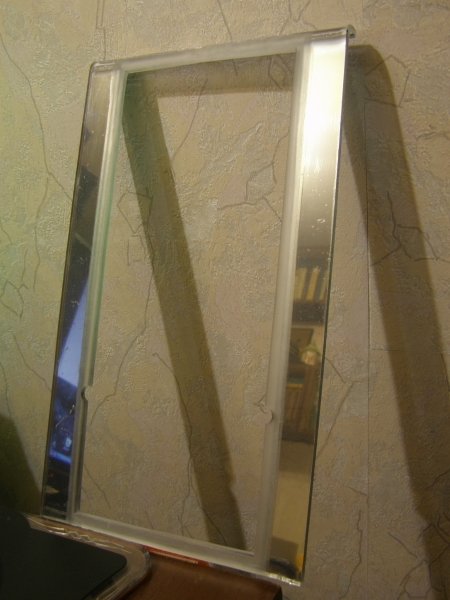

С закругленными и заматованными гранями и зеркалкой.


Решил сделать вентиляционное отверстие на задней стенке. Нарисовал на листке, понравилось и так стало лень это как-то переносить на стенку..

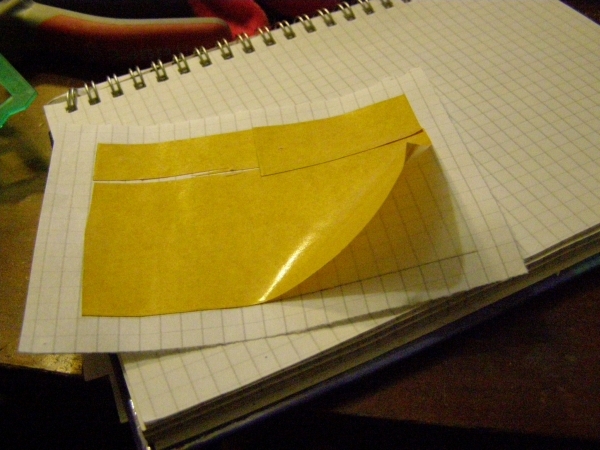

Взял канцерярский двусторонний скотч и заклеил всю обратную сторону

Ну теперь можно пилить ::-D:

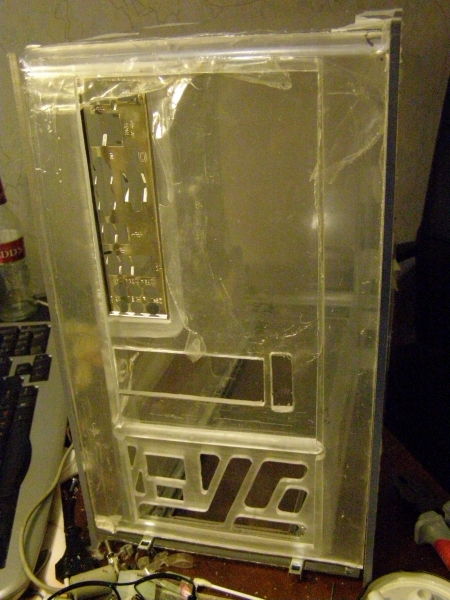

Углы - сверлом, стороны - дремелем


К сожалению соседи не испытали восторга от соло на напильнике, поэтому пойду тихо смывать эту похабную голубую краску с радиатора.
PriZm - 2007г.
Artifact - 2008г.
Green Glow - 2010г.
NemesiZ offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 222
Зарегистрирован: 15 дек 2004 11:27
Откуда: Нерезиновая :)
  • ICQ
Вернуться к началу

Сообщение NemesiZ » 10 дек 2009 02:58

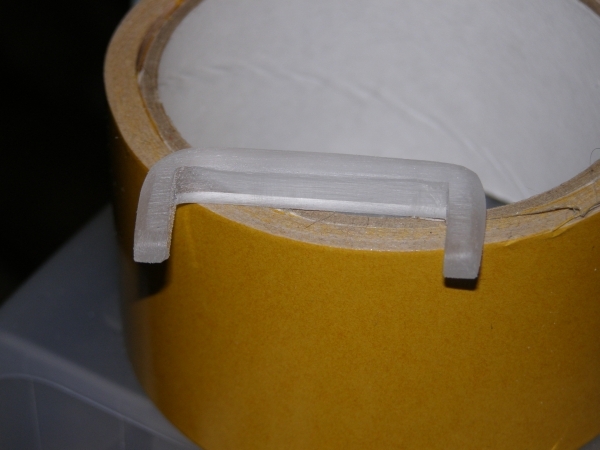

Деталька для крепления видеокарты

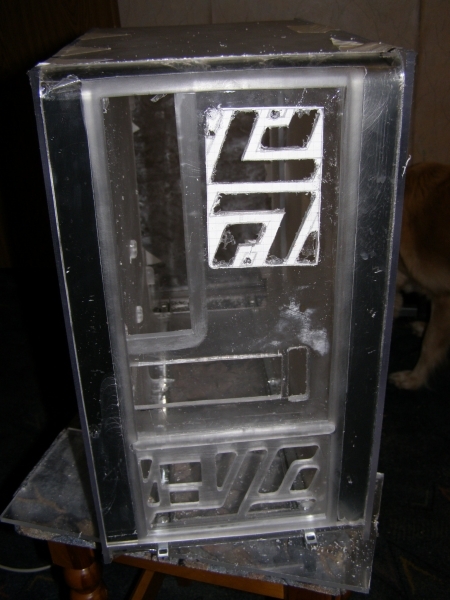

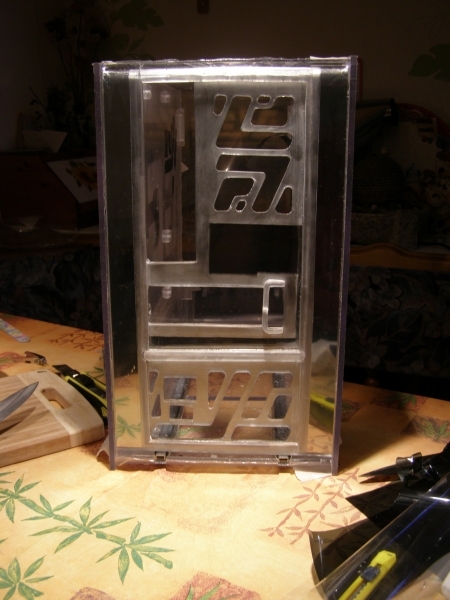

Задняя панель на данный момент. Прорезано, приклеено, заматовано, затонировано.

Последний штрих на добивание: выемка под руку внизу для выдвигания конструкции. Но завтра.
PriZm - 2007г.
Artifact - 2008г.
Green Glow - 2010г.
NemesiZ offline
Ultra Modder
Ultra Modder
Аватара пользователя
Сообщения: 222
Зарегистрирован: 15 дек 2004 11:27
Откуда: Нерезиновая :)
  • ICQ
Вернуться к началу

Сообщение InDel » 10 дек 2009 05:42

к стати, делать матовым акрил лучше всего химическим травлением, более равномерно полуается, просто все что не должно стать матовым затирается парафином или заклеивается трафаретным винилом, а потом кисточкой из натурального волоса наносится серная кислота, потом промывка в воде, стирание парафина и вуаля, равномерно матовый слой
человек привыкает ко всему, даже к висилице, подергается-подергается и успокоится...
InDel offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 89
Зарегистрирован: 20 авг 2009 20:42
Откуда: Томск
  • ICQ
Вернуться к началу

Сообщение Sour41 » 10 дек 2009 16:34

серная кислота... и вуаля нету кожи на пальцах.. ::-D:
да серка лучше всего подходит для этого спору нет . Но опасно блин!
Sour41 offline
Mega Modder
Аватара пользователя
Сообщения: 624
Зарегистрирован: 28 окт 2008 10:07
Откуда: Беларусь Минск
  • ICQ
Вернуться к началу

Сообщение InDel » 10 дек 2009 19:26

Sour41 писал(а):серная кислота... и вуаля нету кожи на пальцах.. ::-D:
да серка лучше всего подходит для этого спору нет . Но опасно блин!


для этого и используется кисточка из натурального волоса, ну если у вас руки трясуться, то да, лучше не стоит подобным способом пользоваться. лично я так протравил больше сотни деталей и цел.
человек привыкает ко всему, даже к висилице, подергается-подергается и успокоится...
InDel offline
Super puper Modder
Super puper Modder
Аватара пользователя
Сообщения: 89
Зарегистрирован: 20 авг 2009 20:42
Откуда: Томск
  • ICQ
Вернуться к началу
