Чистое питание или ....

[Yamaneko offline]

симметричный дроссель с обмотками в противофазе

Это как? Дак нужно симметричный дроссель с разных сторон подключать, или синфазный?

[Yamaneko offline]

Дроссели по 10 витков, нормально будет?
Не будет ли насыщения магнитопровода?
Что вы думайте о схеме из этой статьи? http://usht.ru/articles/add-on/electro_ext/ru

[Александр Слободян offline]

Yamaneko, Симметричные видно у меня на фотках (они у меня все такие)... Синфазными я называю когда вход на начале обмоток выход сам понимаешь где.. Противофазными, когда одна из обмоток подключена наоборот...

Симметричные у меня по 10 витков каждая обмотка... Отдельные на входе - 20 витков каждый.. Насыщения у феритов 1000-3000 не будет при данном применении...


Схема из данной статьи уже лет 5 если не больше по сети гуляет... Причем это правильная схема.. Но если делать ее для больших нагрузок - фильтр довольно громозкий получается... Поэтому я и разделил схему у себя на несколько потребителей с разными нагрузочными характеристиками, да и друг от друга по помехам отвязал...

[Александр Слободян offline]

Крупнопанельный.
У меня тоже подозрение что там зануление.
Можно ли улучшить схему в плане фильтрации?

Крупнопанельный значит ...Щиты в таких дамах крепятся обычно к арматурному поясу проходящему внутри плит (ну по ГОСТ должны по крайней мере делать так). Так как при монтаже дома арматурные пояса сваривают (скрепляют плиты между собой), то в данном случае заземляющий провод легко садим на корпус щита, обычно там есть болты заземления...

[Валеркин offline]

Александр Слободян, давно заинтересовался этой темой, но всё было не до суг.
На днях забрал у ребят на работе, такие компоненты, не знаю уж что они там разобрали,
но я понял что это сетевой фильтр.
На разбитой коробке было написано 220В 10 А. Вопрос можно ли что то с этим сделать?
Ещё не читал внимательно ваш ворлог, но хочется сделать сетевой фильтр. Нагрузки в 10 А
вполне достаточно, и главное защита от повышенного напряжения.
Обрыв ноля особенно весной (снег падает с крыш и обрывает подводы) это просто бичь нашего городка.
Заземляющего провода в квартире нет.

[Александр Слободян offline]

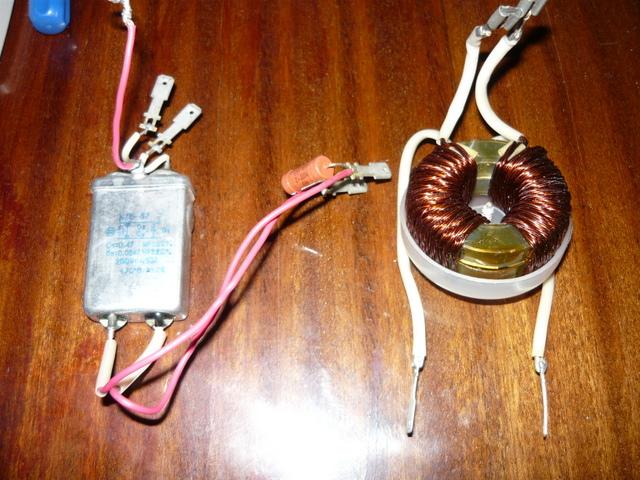

На фотке симметричный дросель и проходной конденсатор с шунтирующим (разрядным) резистором... Схема на корпусе кондера даже какая то нарисована (без вспышки бы сфотать ее)...

[Валеркин offline]

Александр Слободян, на кондере, нечего интересного типовая схема
самого конденсатора, два с ноля и фазы на землю 0.047мкф, один между нолём и фазой 0.47мкф. Резистор 43ком.

[Александр Слободян offline]

Валеркин, Ну вот готовый фильтр..

[Валеркин offline]

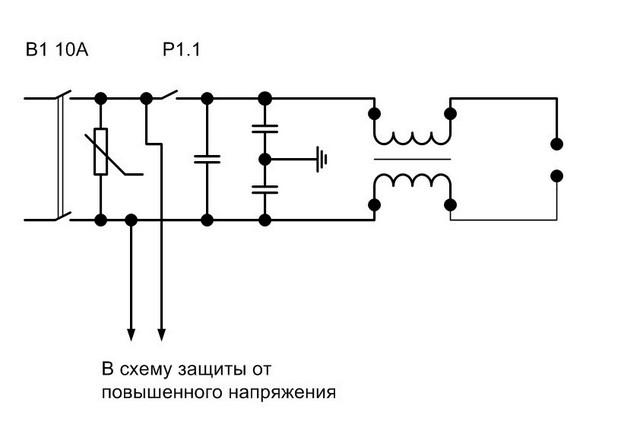

Александр Слободян,
Может что то не так? Подскажите пожалуйста. :D
Кондёры ещё найду любые, но с варисторами и дросселями туговато.
Поэтому одна защита на всё.
Да не нарисовал резистор, его после кондеров?

[Александр Слободян offline]

Все правильно... Еще кондерчик где-нить 0,22-0,33 на выход (который справа) схемы добавить и будет полный шоколад...

[Валеркин offline]

А разрядный резистор ставить обязательно?
И какой варистор лучше применить, у вас на схеме не могу прочитать.
Извиняюсь прочитал тему полностью второй вопрос отпал.:D

[Александр Слободян offline]

Разрядный резистор желателен ,что бы убрать остаточный заряд, при отключенном фильтре (чтоб током случайно не еб... стукнуло от контактов)...

[Валеркин offline]

Спасибо! Всё понял, не буду больше надоедать. :D

[nomad5 offline]

Здравствуйте.
А вот у меня вопрос по поводу печатной платы.
Влияет ли длина дорожек на характеристики фильтров?
Получилась довольно большая печатная плата, ее можно было бы уменьшить, расположив элементы ближе друг к другу?
И еще расстояние между дорожками, я так понимаю чем больше тем лучше?
Спасибо.

[Александр Слободян offline]

Так как напряжения достаточно высокие, как и токи протекающие по данным дорожкам, то соответственно все по принципу электрозаконов - чем больше сечение проводника (в данном случае площадь дорожек) ,тем больший ток они выдерживают.. А расстояние между дорожками влияет на напряжение пробоя, в данном случае если более 3 мм, то уже намана. :D

В моем случае большая площадь платы связана с подгонкой в мой корпус. Не хотелось жгуты проводов вешать... Печаткой красивше...
