Снимаю гриф секретности: древний слим-кастом. Возвращение

[Шурика offline]

philosopher, а мне больше нравиться вариант с подставкой, особенно если сделать плавный переход от основания к основной части - оригинально. зачем же делать очередную игровую приставку?

[-ALS- offline]

... а я тоже за моноблок.
В общем - рисуй, наверное, наброски ;)

[dennn offline]

а я ожидал что и блок питания подвергнется координальной переделке для уменьшения размеров, тогдабы подошел формат ps3 но както не хочется лицезреть внешнее подобие "соньки". А из чего будет корпус? тоже из стеклоткани? :D

[philosopher offline]

dennn, у нас, двинутых на компактности моддеров, понятие "блок питания" несколько отличается от общепринятого - "жестяная коробочка с вентилятором (-ами) и торчащими проводами".
БП это плата, где определяющим оснонвые потребительские свойства и габариты является распаянный на ней трансформатор. В моем случае (а с блоком питания я уже определился) минимально возможная высота БП составляет 50мм, что заставляет еще раз подумать о необходимости наличия оптического привода, введение которого добавит корпусу дополнительный объем, ибо сейчас вырисовывается вполне себе приемлимый моноблок с внутренними габаритами 445 х 220 х 55 мм, что ровняется примерно 5,4 литра. ОП + еще 1 л пространства, причем, в самую нежелательную сторону - в толщину.
Что касается материала, то корпус будет состоять из алюминиевых шин и обкладки из стеклопластика. Хотя, гуляет мысль сделать корпус из двух половин, в которых сразу будут заармированы крепежные элементы для комплектующих, тем самым отказаться от большого кол-ва резьбовых и клепанных соединений в конструкции корпуса.
-ALS-, не поверишь - времени нет рисовать :weep: . Все планирую в голове.

[-ALS- offline]

Не-не, я прекрасно понимаю.
Я сам засел рисовать в CorelDraw только сейчас, на текущем проекте.
Все, что делал до этого, обходилось без всяких эскизов : только чертеж-порезка-сборка.

И это... Может, все-таки, ну его нафиг, этот ОП ?

[philosopher offline]

Эх, ладно, уболтали. :beer: Поскольку роль этого системника - второстепенная, то привод тут ставить не буду.
Но вот в следующем проекте, для основного и регулярно апгредируемого железа, ОП будет внедрен как раз для "всякого случая". А тут обойдусь картридером.
И еще. Вес предпологается весьма солидный для таких скромных габаритов, т.к. меди на охлаждение не жалел... Одно радует: стеклопластик сам по себе довольно прочный и позволяет делать тонкие конструкции, так что пилотной идеей пока будет выклейка двух половин с заармированными резьбовыми втулками в утолщения корпуса. Форма корпуса таким образом становится плоской (без "подставки", но и без выпуклостей по граням, как анонсировалось ранее). Декор - черный глянец, передняя панель - под крупную продольную решетку, типа такого:

Ну что поделать, нравится мне внешний вид соневских приставок, даже уже устаревших...

[Heliklin offline]

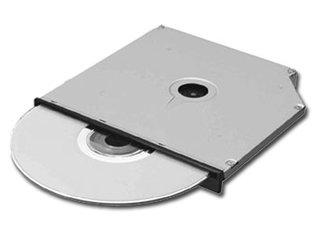

-ALS- и philosopher вы наверняка говорите про ноутбучный ОП?
а если его без чехла и с щелевой загрузкой?
мне кажется вполне уместится своей толщиной параллельно жесткому диску,
или в рядом с БП
у тебя в любом случае будет место для укладки пучка проводов оставляться,
не ужели ОП нигде не вкорячить?


не подумайте, что я ярый поклонник ОП :D

[Dimagans offline]

philosopher красиво я впринципе задумывался что дизайн может быть в стиле соньки но невторой

[philosopher offline]

-ALS- и philosopher вы наверняка говорите про ноутбучный ОП?

Капитан, полноформатный оптический привод и слим-кастом как-то не вяжутся воедино, это верно.

а если его без чехла и с щелевой загрузкой?
мне кажется вполне уместится своей толщиной параллельно жесткому диску,
или в рядом с БП
у тебя в любом случае будет место для укладки пучка проводов оставляться,
не ужели ОП нигде не вкорячить?

В подобного рода проектах совсем другой порядок счета величин. ОП слишком громоздкий, чтобы устанавливать его иначе, кроме как паралельно материнской плате, при этом места над ее поверхностью нет даже для 2,5" ЖД.

Чую, придется сделать макет корпуса из двп, чтобы воочию убедиться в верности выбранной компоновки... Ибо провода и штекеры порой перечеркивают самые шикарные 3Д модели.

[Heliklin offline]

philosopher, а вот макет - это правильно.

про порядок величин я прекрасно понимаю.
и вижу как важен для вас каждый миллиметр,
поэтому и предложил попробовать

со снятым чехлом - его размеры можно уменьшить до 8-9 мм в толщину,
а у некоторых моделей и до 7 мм...
просто нужно его тоже замоддить :D

[Screaming offline]

philosopher, так ты собрался в корпус соньки запихать компьютер? Если так, то буду ждать, интересно посмотреть что получится.
ПС- у самого лежит корпус от второй соньки, не придумал куда применить.

[philosopher offline]

Heliklin,

Поскольку роль этого системника - второстепенная, то привод тут ставить не буду.

Screaming,

Форма корпуса таким образом становится плоской (без "подставки", но и без выпуклостей по граням, как анонсировалось ранее). Декор - черный глянец, передняя панель - под крупную продольную решетку, типа такого:

И вообще, ребята, если пишем, то сначала читаем. Если только картинки смотрим, то молча. Не надо какать в тему.

[philosopher offline]

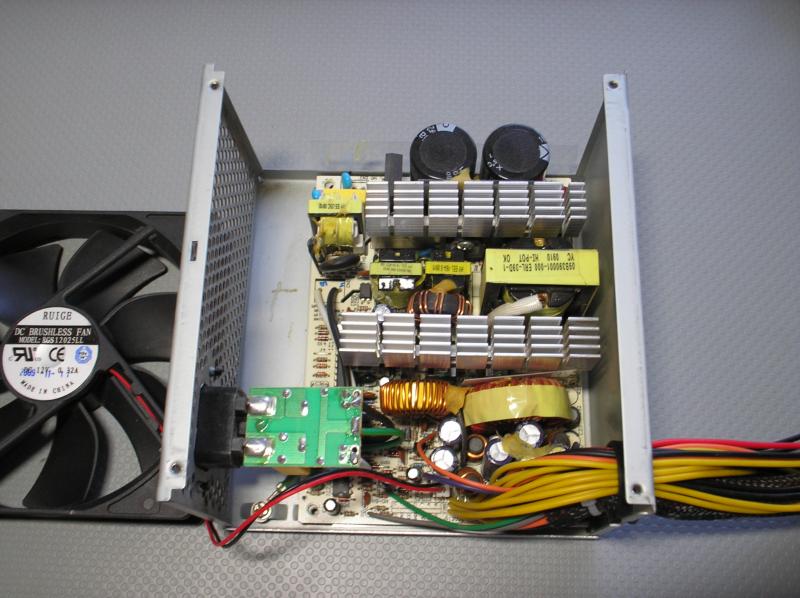

Итак, на очереди блок питания. Несмотря на то, что данный образец не отягощен уважаемым брендом, по внешним признакам свои "400Вт" он должен отрабатывать честно. Этикетки нам не интересны, смотрим ему в душу:

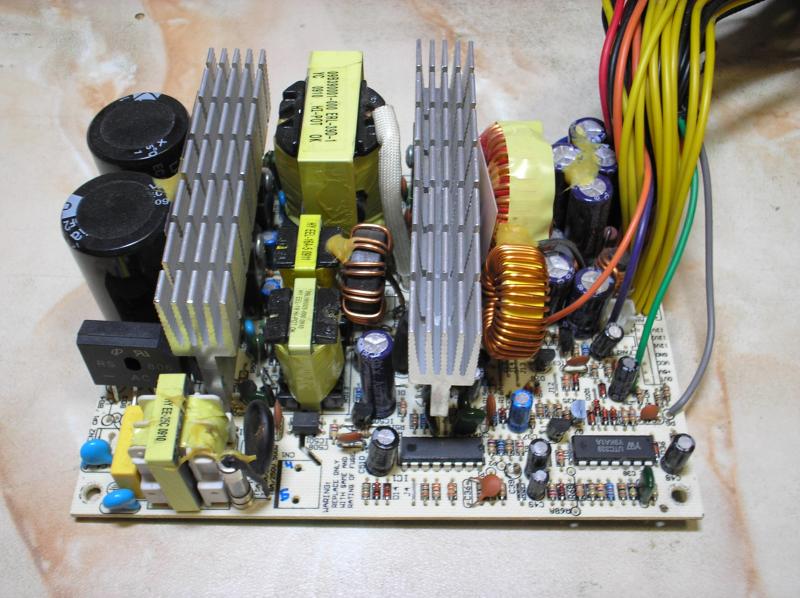

Пустых мест очень мало, фактически, не распаяны только гнездо второго вентилятора и, я так полагаю, гребенка для тыканья щупом тестера. Конечно, еще сэкономили на гнезде подключения 200В к самой плате БП, но это решаемо. Вот как раз эти два проводка выпаял, плата предстает во всей красе:

Радиаторы на редкость могучие. Признаться, я сам еще не разбирал БПшников на 400Вт, с радиаторами, имеющими такую значительную площадь теплообмена. Скорее всего менять их не буду, во всяком случае сразу.

Не отказался бы от советов и комментариев со стороны господ, искушенных в области радиоэлектроники, в отношении данного пациента.
Если нужно предоставить маркировки конкретных деталей, только свистните... ::-D:

[Шурика offline]

philosopher, диодный мост хороший, электролиты вроде тоже приличные, на правом по фото радиаторе надеюсь диоды в сборке стоят, а не приляпаны круглые к радиатору :D
трансформаторы тоже нармальных размеров, выходные емкостя на месте... что там с маркировкой диодной сборки по линии 12В?

[Sblek offline]

единствено что можно посоветовать это всетаки поменять все электролиты на выходе на LOV ESR с температурой не меньше 105 и в паралель припаять керамику , особое внимание уделить дежурке +5 , зделать полную ревизию этой линии , яб туда поставил или тантал )если найдеш нужной емкости) или полимер
ЗЫ БП без PFC ?
