Custom-case из алюминия "Dark Defender"

[Dimagans offline]

Skrytyi_Kachok по апарату она хороша, но вот мне ненравится что плата коротка нету привычного заполнения пространства ( особенно косячно с водоблоком )

[Skrytyi_Kachok offline]

Dimagans, что верно - то верно, мне не нравится, что чипы памяти расположены с обратной стороны, поэтому не стал себе ее устанавливать, да и для кейса не выгодно смотрелась бы.

Странноватые температуры для СВО.

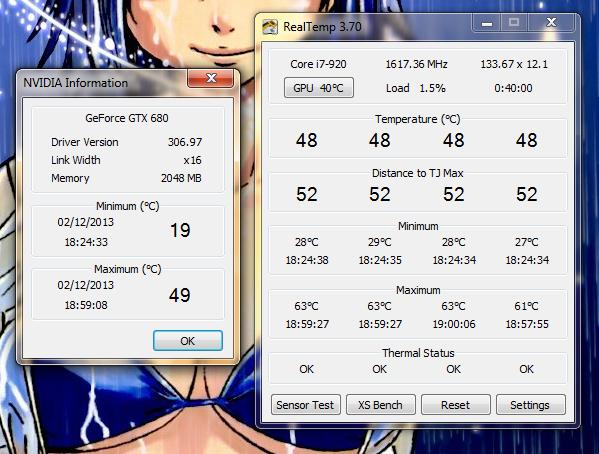

37 минут батлфилда 3.



_____

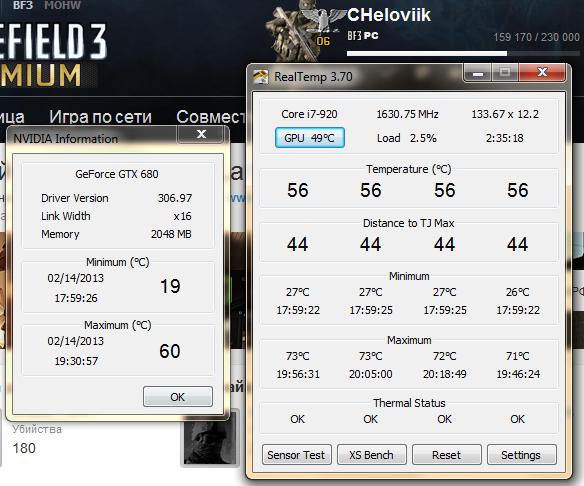

А это уже около 2.5 часов, метро на 3500 тикетов.



_____

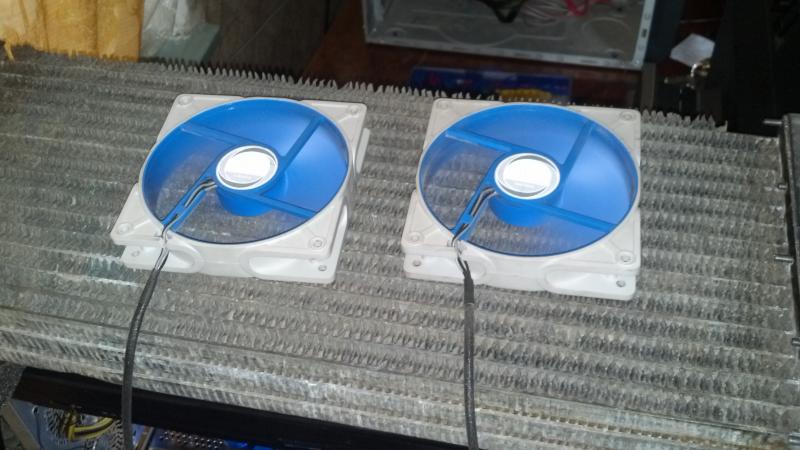

Вот при таких безобразных условиях проведено тестирование. Две 120-ки посажены на 7 вольт, обороты в пределах 800.

[Skrytyi_Kachok offline]

В продолжение развития темы, хочу показать как нужно делать неправильный моддинг. Раз о СВО все более-менее было представленно, затрону больную тему - изготовление механизма открытия передних дверец. В форме come backa не буду оформлять, потому что начну с ляпов.

Ver_1.0

Судя по датам на фото, изготовление велось в январе 2011 - декабре 2012 г. Много воды утекло как оказывается с тех пор. Просто фото, потому что нет смысла объяснять что планировал. И да, труд этот оказался тупым и неблагодарным :frown:.

10мм алюминиевая пластина





_____

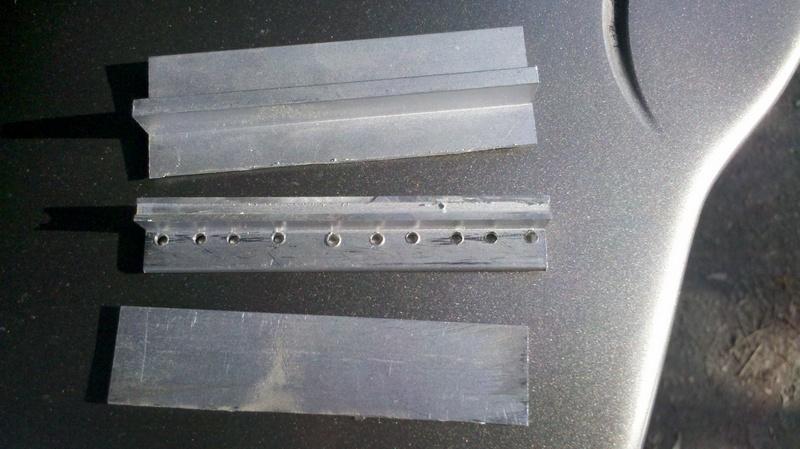

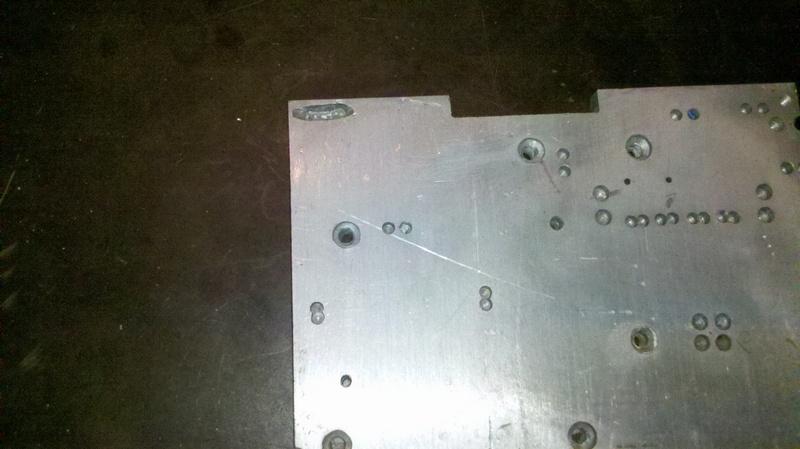

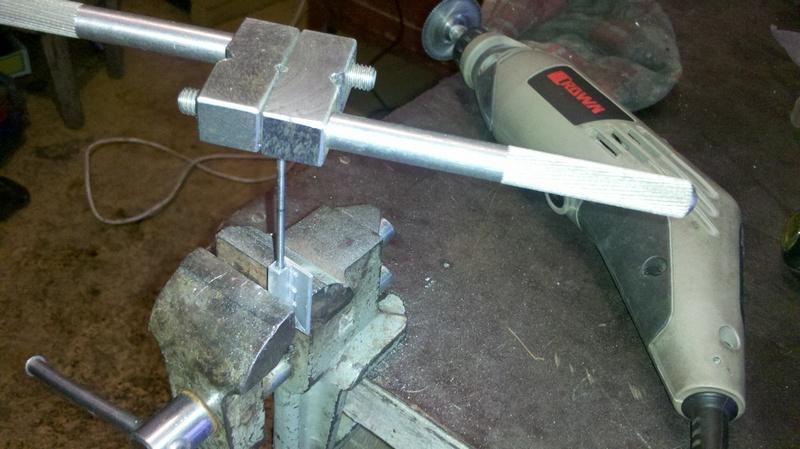

Пилю, сверлю, нарезаю резьбу







_____

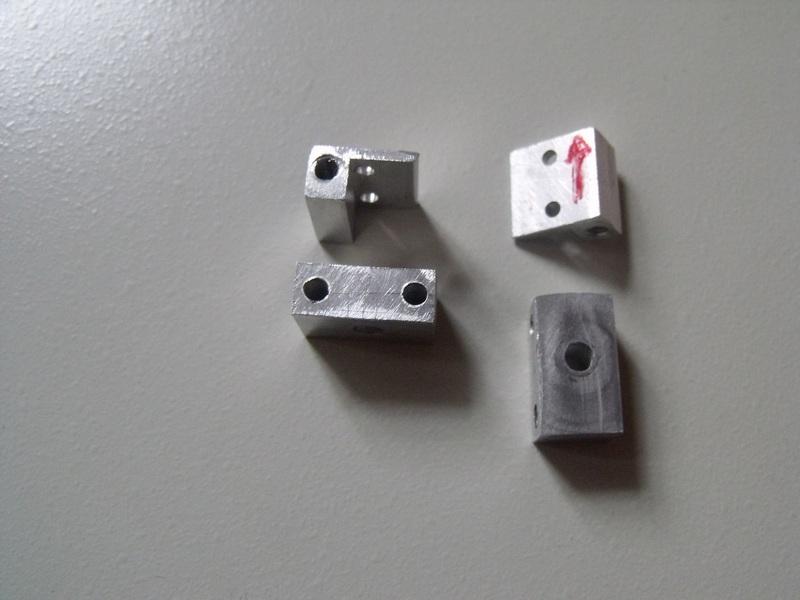

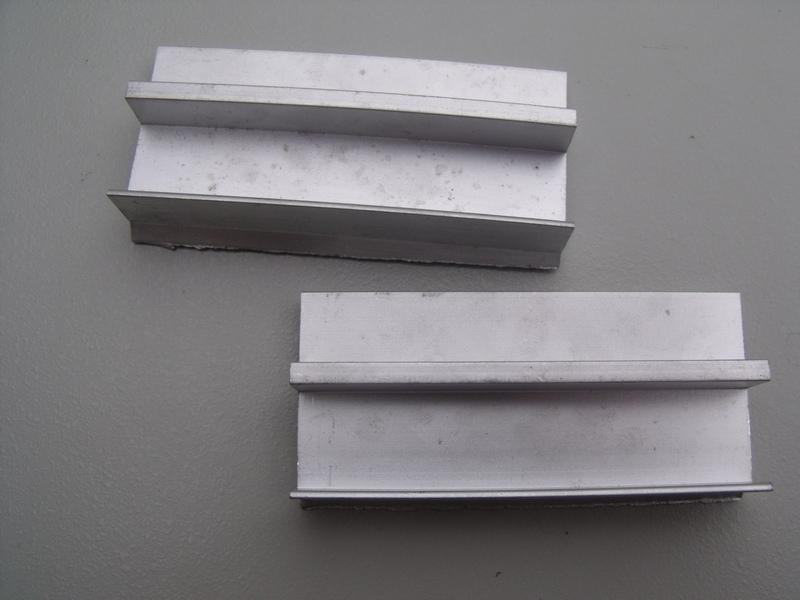

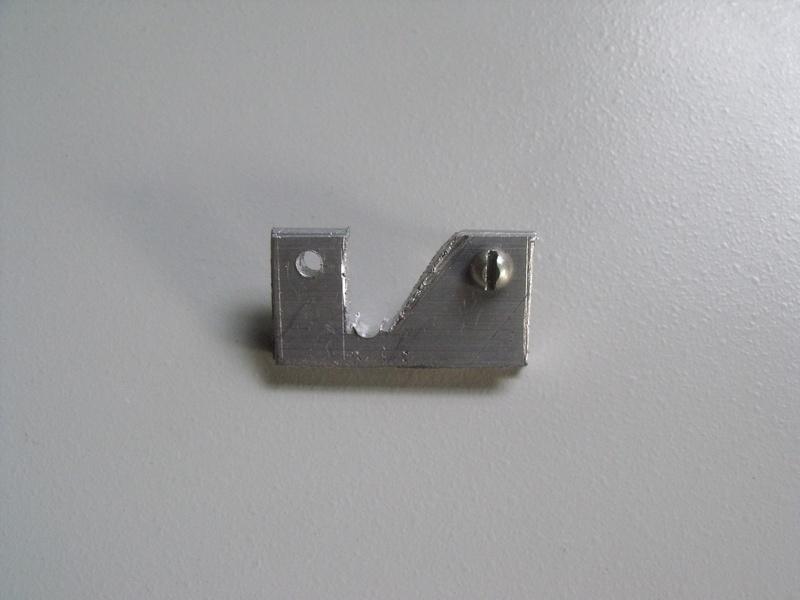

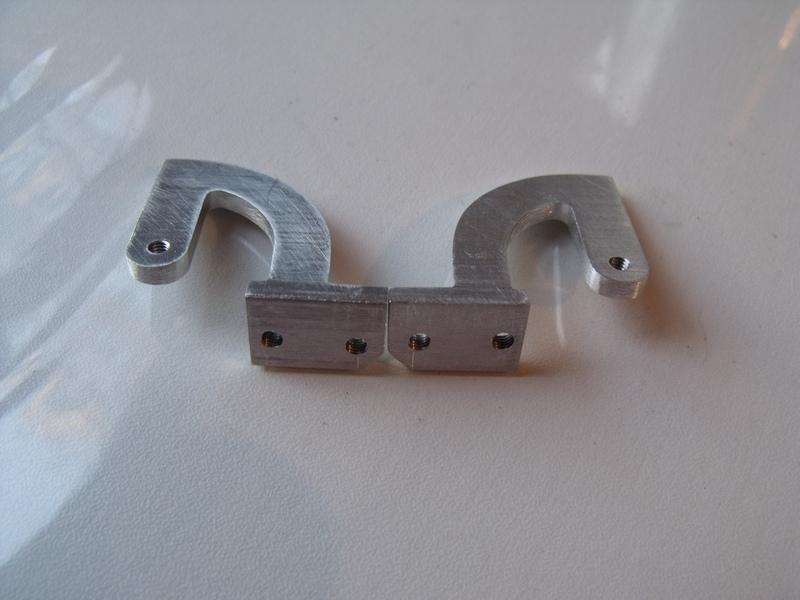

Готовые детали для 2-х петель, типо держатели



_____

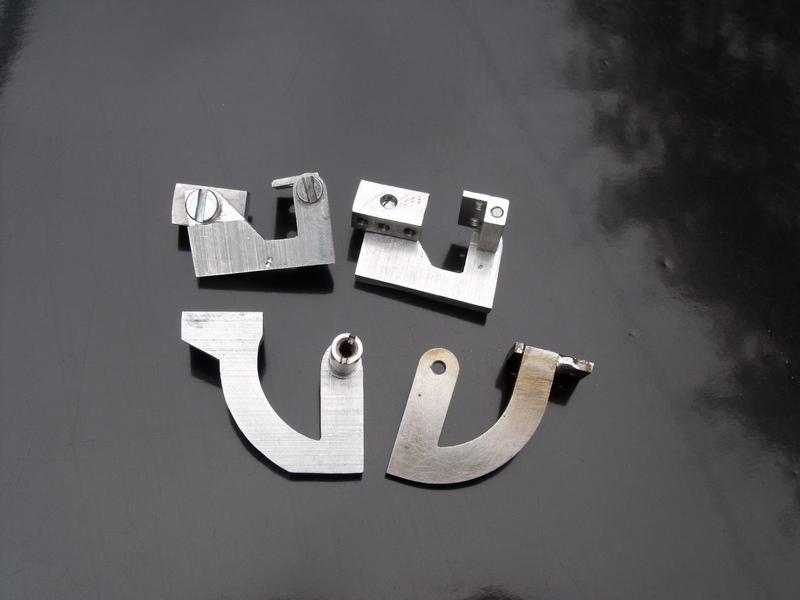

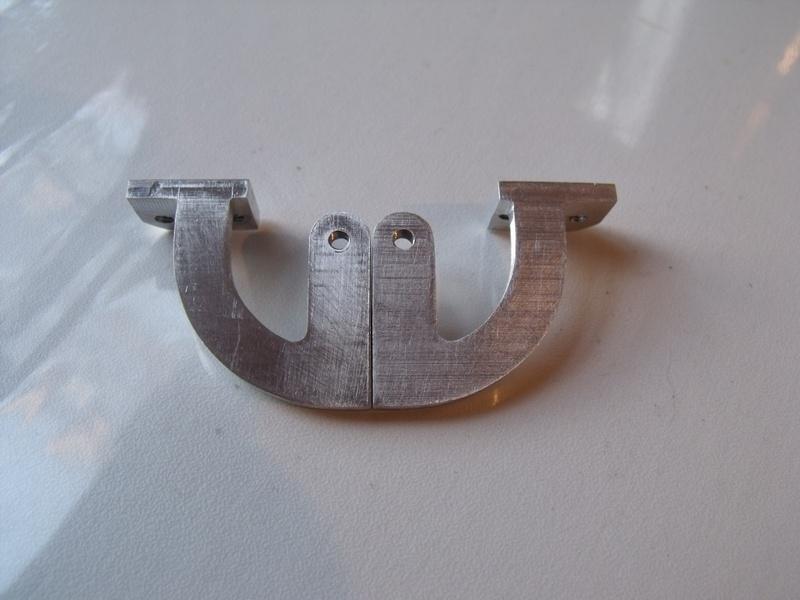

А это сама петля, содержит 2 поворотных механизма





_____

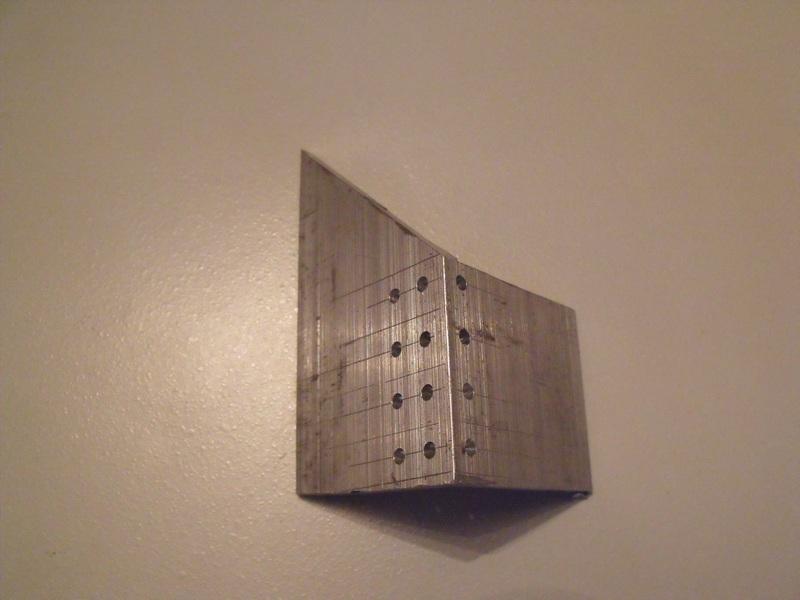

За кадром, еще одна попытка

[Skrytyi_Kachok offline]

Продолжаем.

Ver_1.1

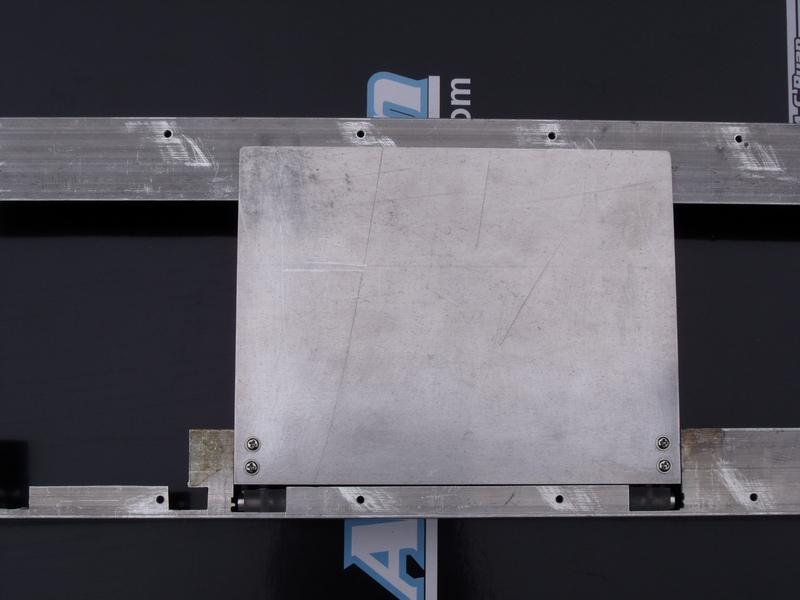

Более удачная, но эстетика подкачала. Уложился за 2 дня, датировано октябрем 2012, не так давно.















Эти петли тоже отправил на свалку истории, но принцип был оставлен неизменным, поэтому следующие варианты практически ничем не отличаются от этих.

[Skrytyi_Kachok offline]

Всех приветствую! Продолжаю выкладывать запоздавшее обновление. Думается что многие уже и забыли всю суть, надеюсь это не так критично.

Петли.
Ver_1.2

В этот раз использовал нержавеющую сталь.

Детали выполнены на лазерной резки. Имеем 3 пары, для 3-х дверей.



_____

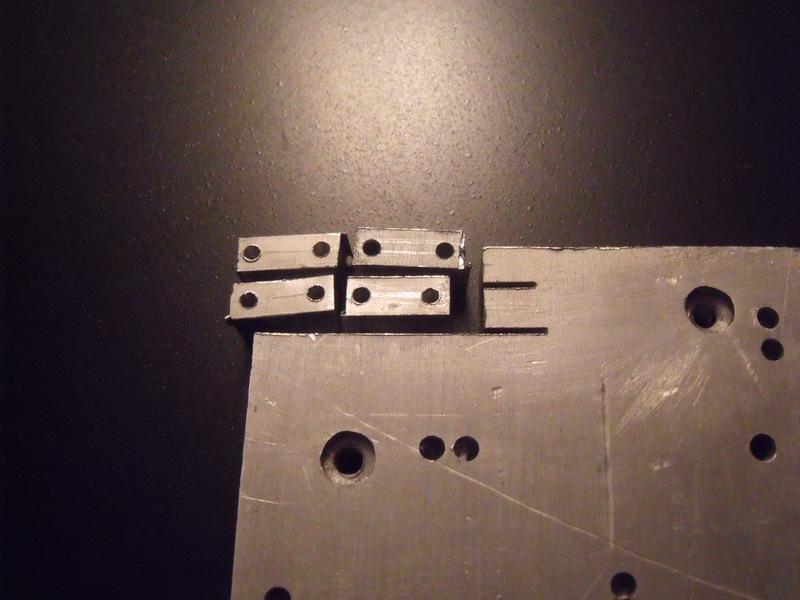

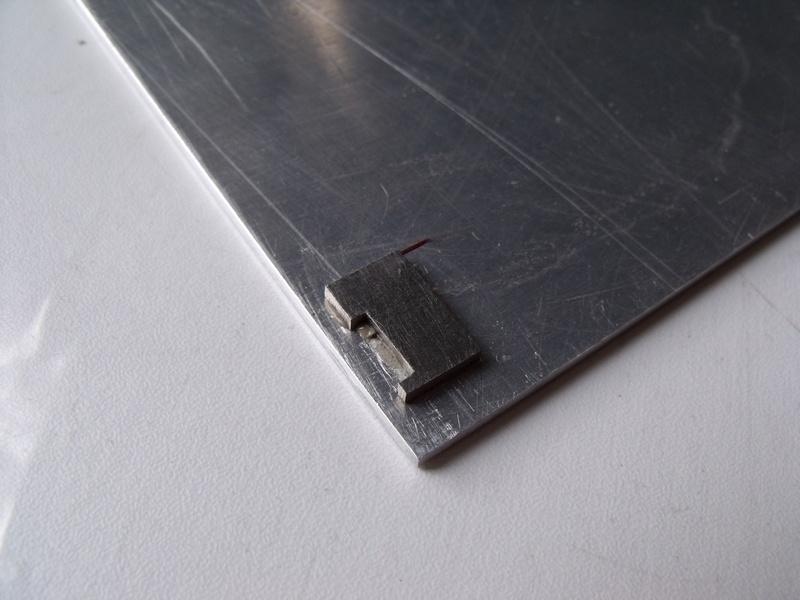

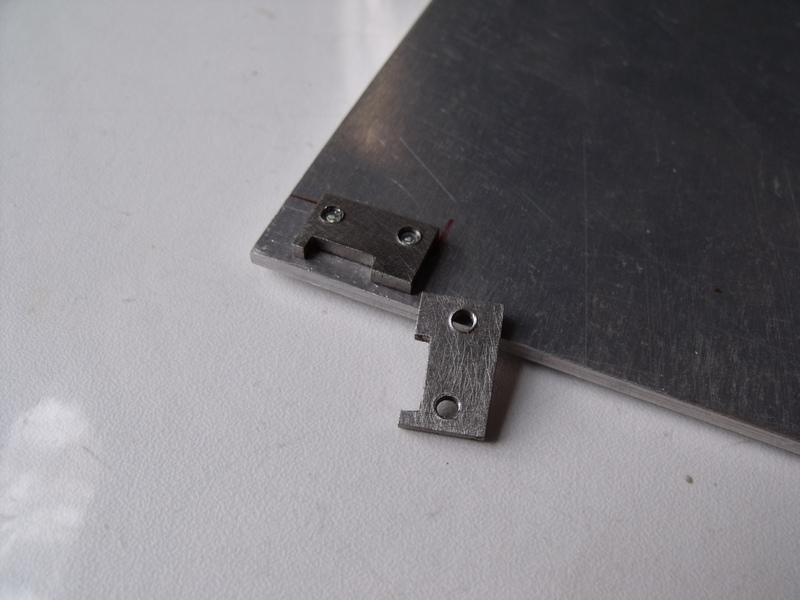

Для более точного позиционирования приклеил ушки к дверце - > просверлил -> нарезал резьбу. И в этом заключалась самая главная ошибка. Правильнее было бы спаять "ушко" с "тельцем" вместе, а затем выставить по месту. Вместо этого пришлось все делать наоборот всячески извращаясь.







_____

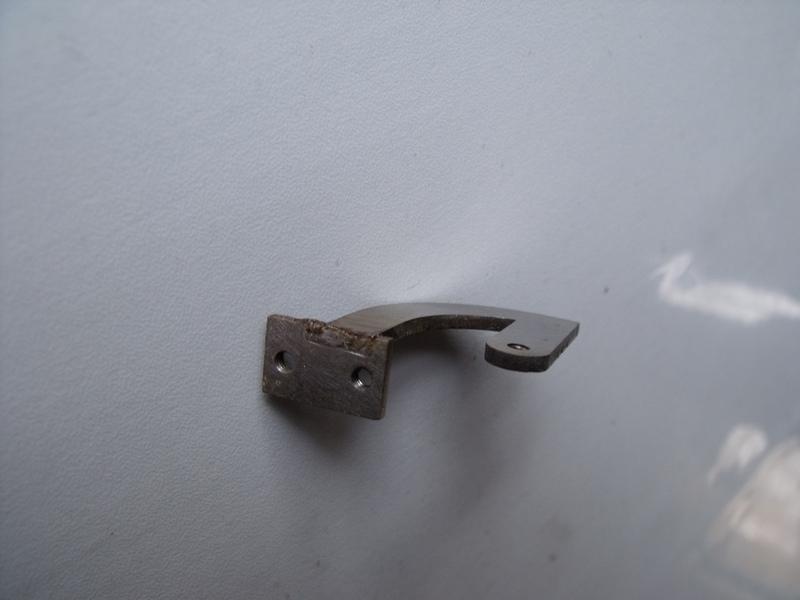

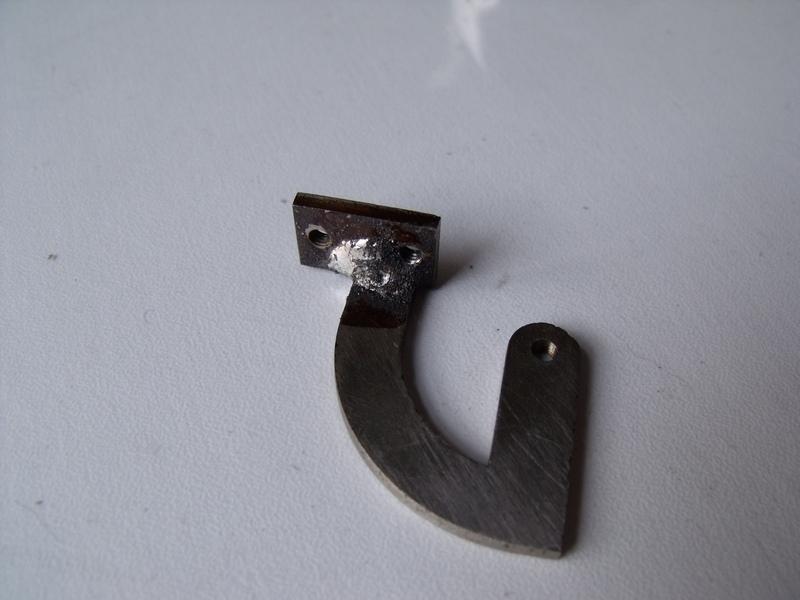

Невероятными усилиями спаял "тельце" с ушком. Как оказалось достичь качественного паянного соединения не так просто. Проводил опыты с различными флюсами, кислотами, использовал как обычный припой, так и тугоплавкий. Соединение все равно было хлипким. Лучший результат:





_____

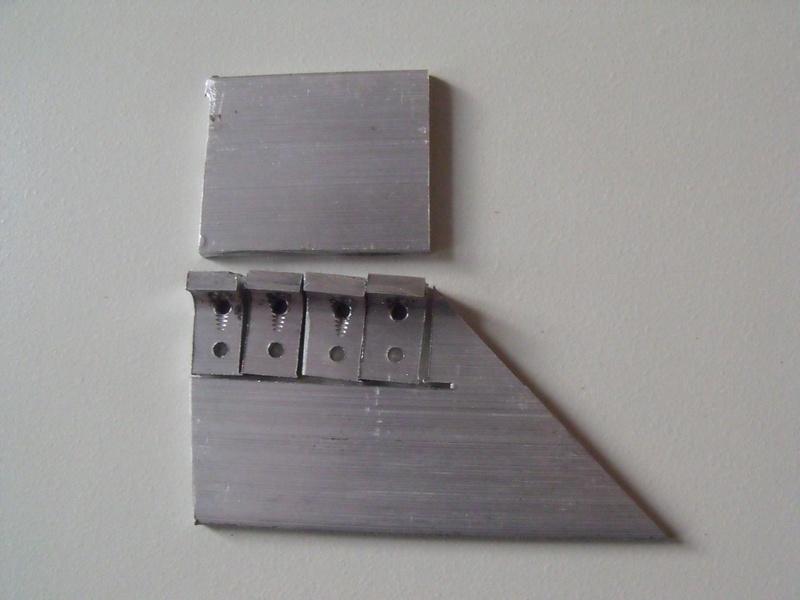

А это - все провальные результаты вместе, от которых решено было отказаться, хотя рука не поднималась ::-D:



Вот таким образом порядком поднаторев и набив руку, я добрался до последнего окончательного варианта, о нем - в следующем сообщении. Как говорится: "Усердие и труд все перетрут".

[sa977 offline]

Думаю на припое будет не очень хорошо держаться. Надёжнее заварить аргоном.

[Skrytyi_Kachok offline]

sa977, убедился в этом лично. Хотя на дверях нет такой нагрузки, но все равно не хочется ставить откровенную недоделку. Про аргон не подумал confused. Хотя конструкцию довел до нужного состояния, даже немного обкатал в "полевых условия".
Приходится учиться на своих ошибках.

[Валеркин offline]

Skrytyi_Kachok, а что с уголка? вроде нормально получилось? :D

[ai_ offline]

между посами и аргоном есть еще вариант бурой латунью и горелкой

[Skrytyi_Kachok offline]

То ли еще будет!

[quote="ai_ писал(а):между посами и аргоном есть еще вариант бурой латунью и горелкой

[Skrytyi_Kachok offline]

Ну и на конец! Окончательный вариант, надеюсь :dontknow:

Петли.
Сразу перешел на Ver_1.5, как Хуанг.

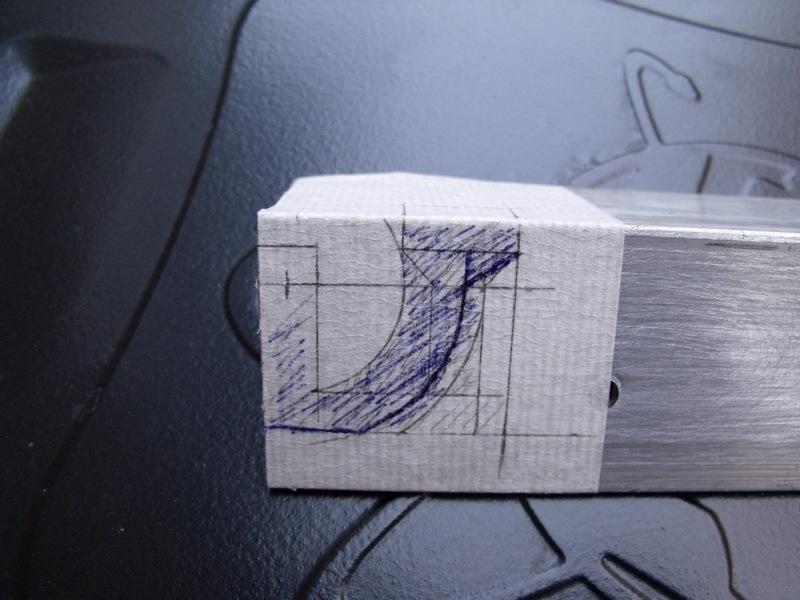

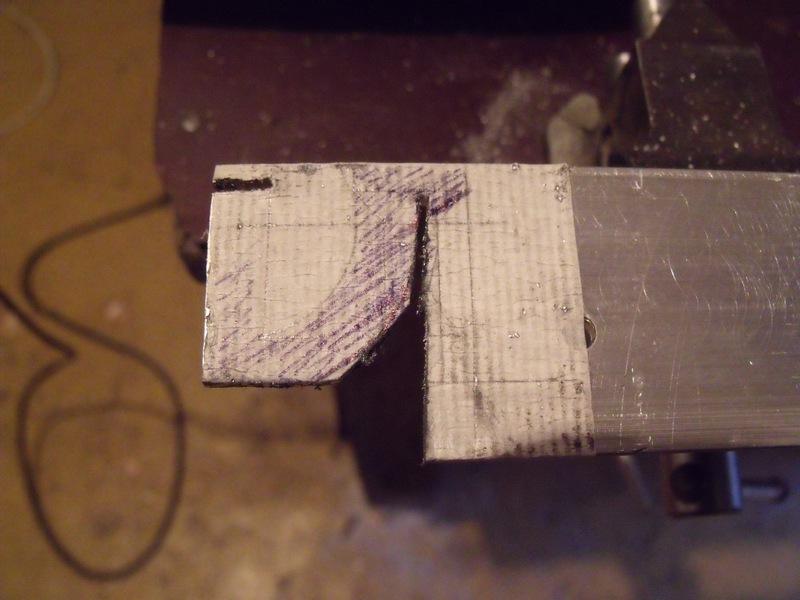

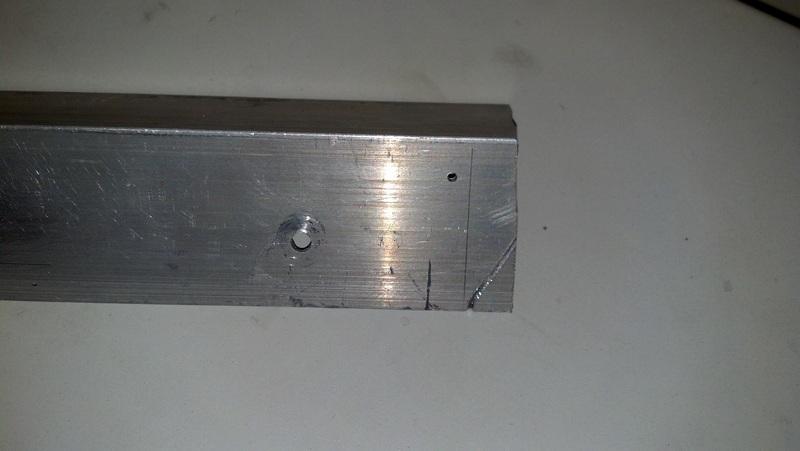

В качестве предыстории. Решил использовать нержавеющие петли в качестве трафарета. За основу опять же взял 4см AL уголок. К счастью новая пара вышла неплохого качества, результатом доволен.

_____

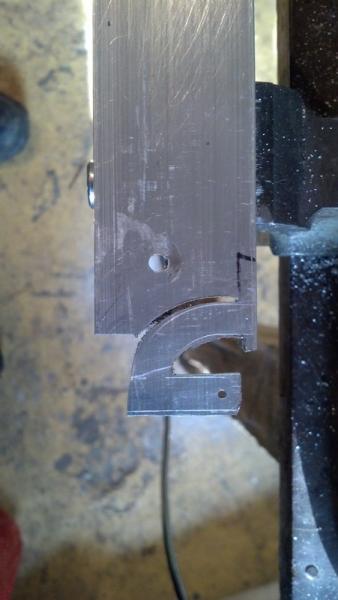

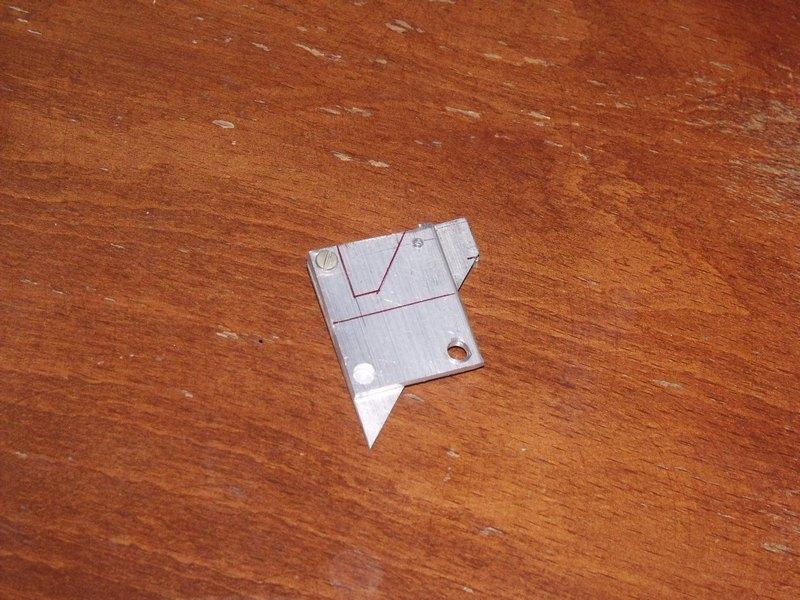

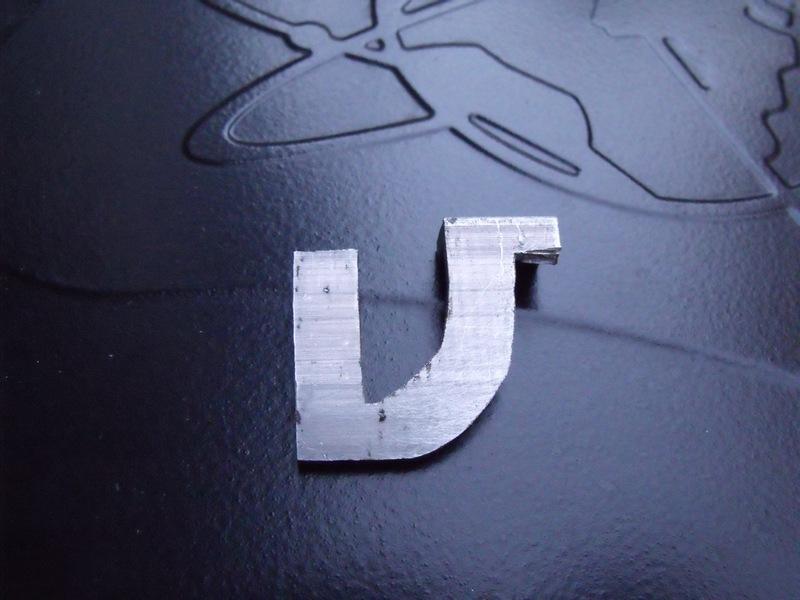

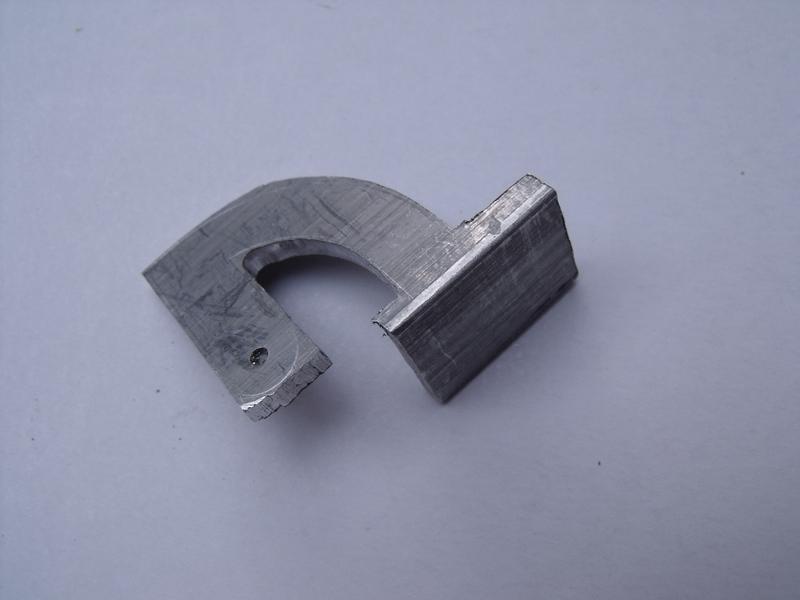

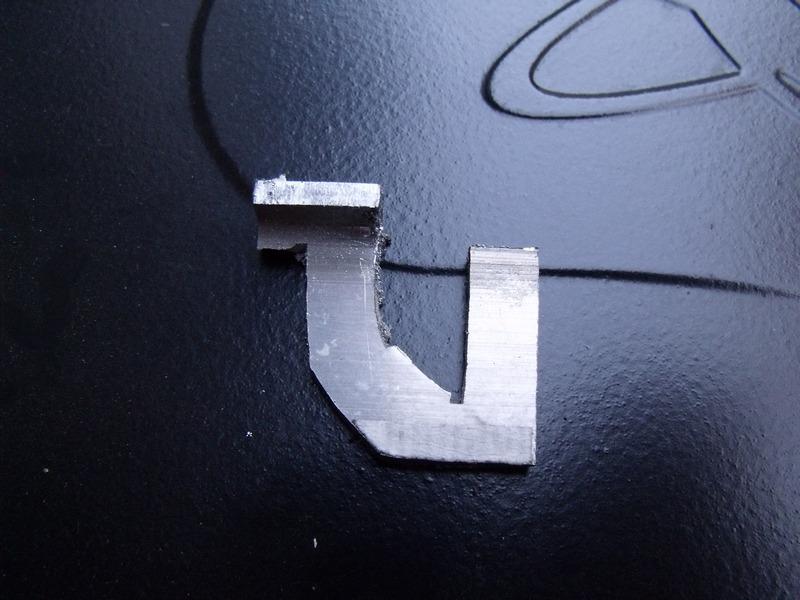

Левая. Выпиливал электро лобзиком + напильники и надфили. Клеил на эпоксидку от Маннола (марка значения не имеет).















_____

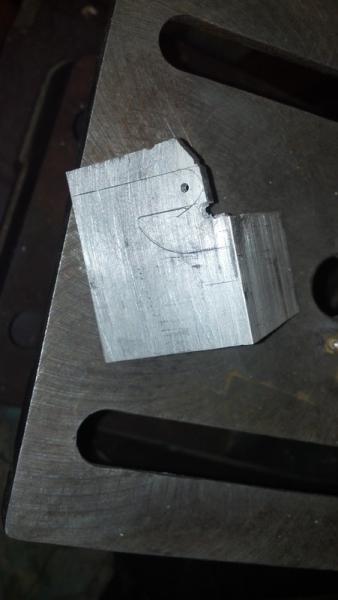

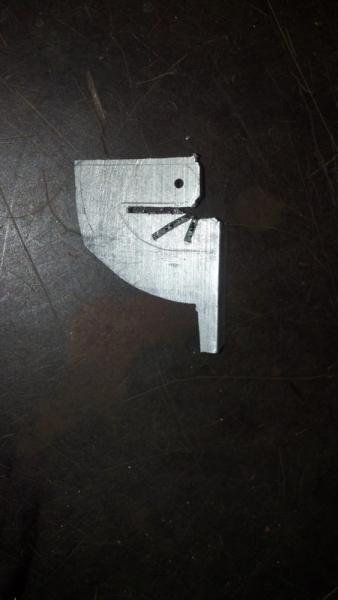

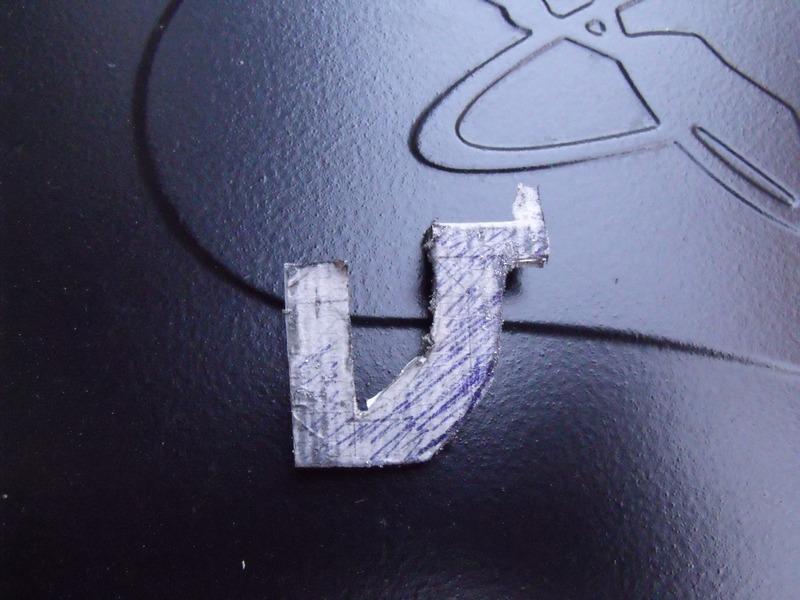

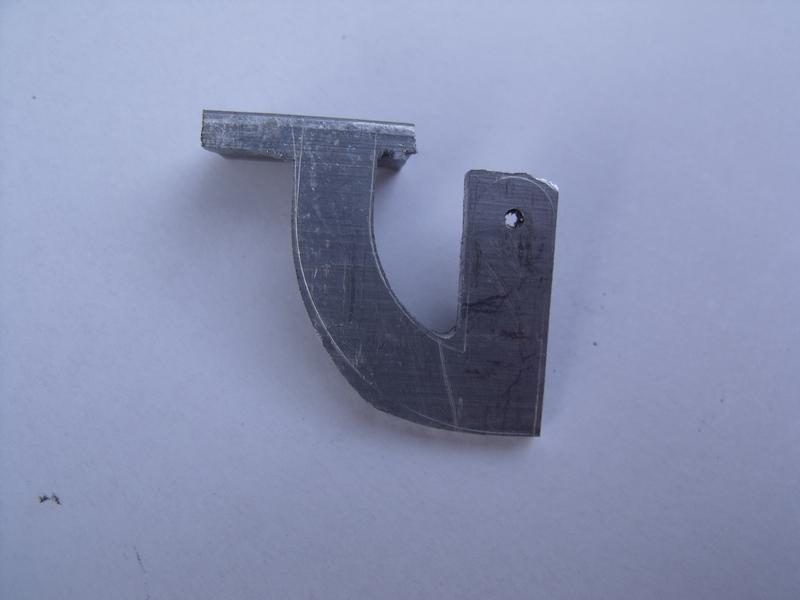

Правая



Правда похожа на зародыш из "Чужих"? ::-D:






_____

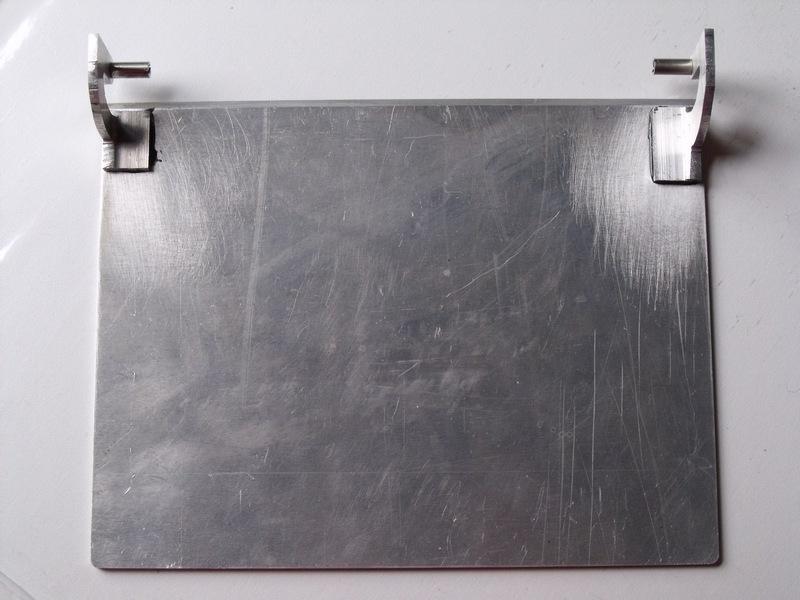

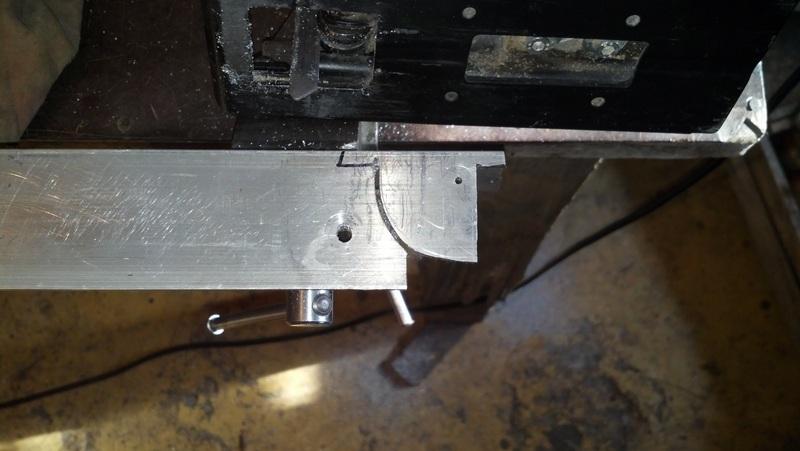

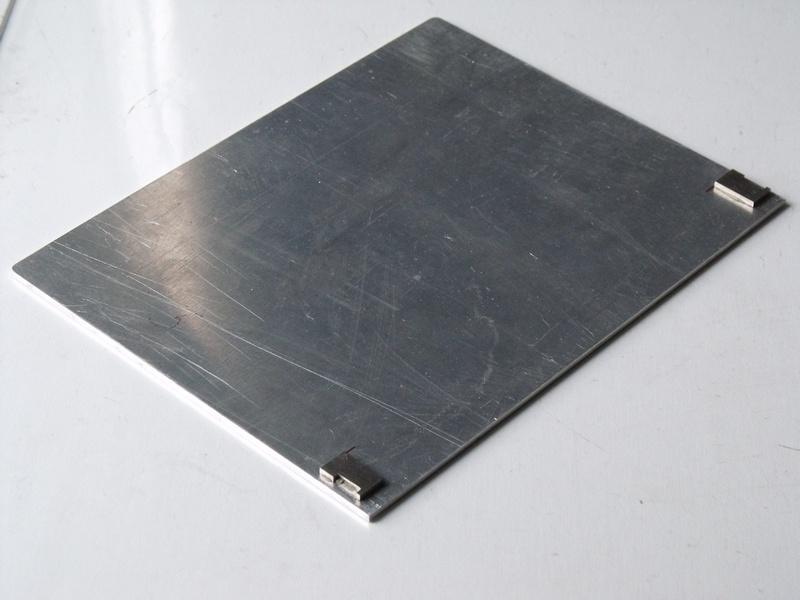

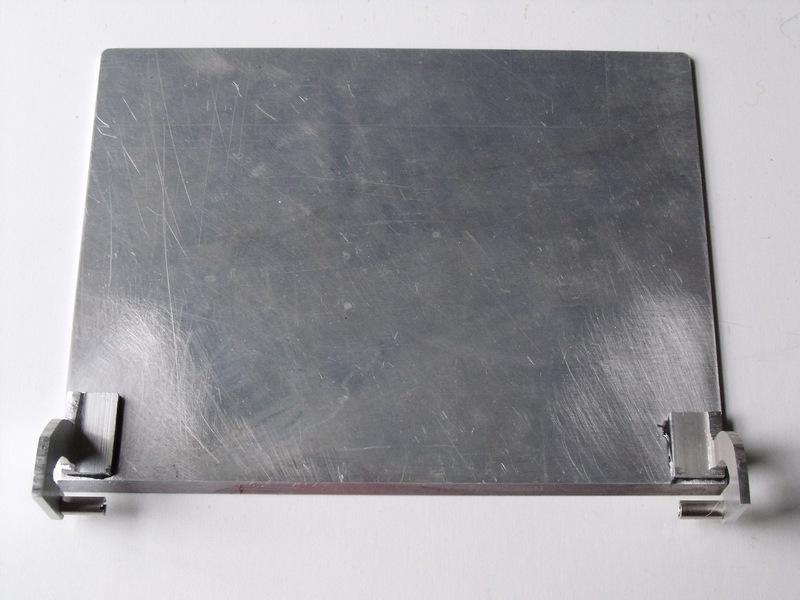

Здесь обе петли подогнаны по месту. Да кстати и на дверях снял фаску с одной стороны.





_____

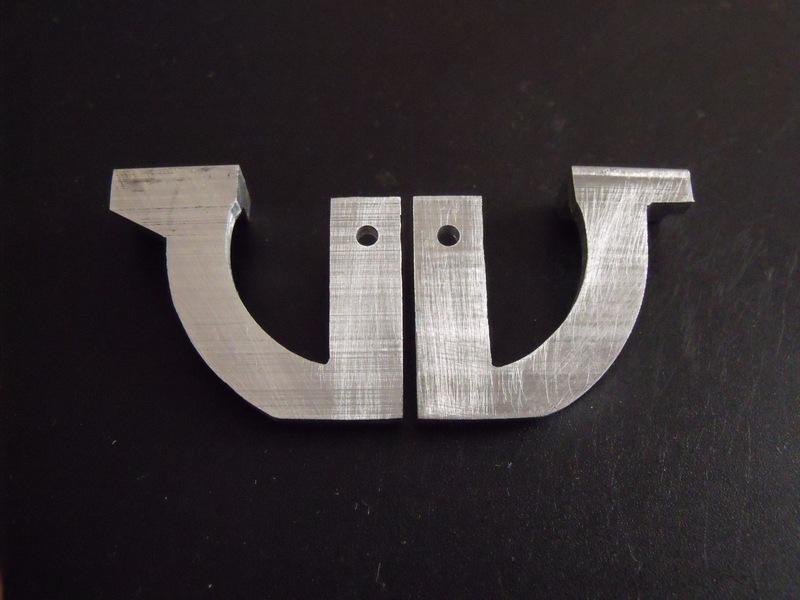

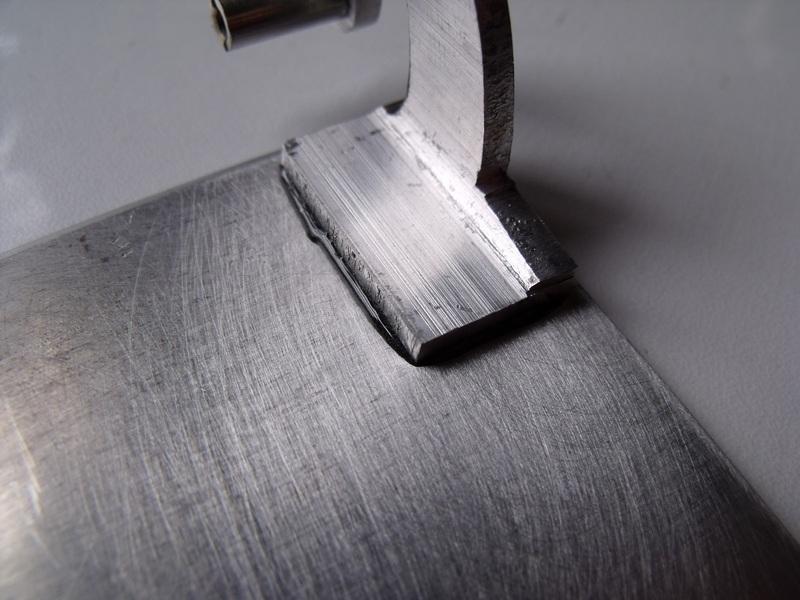

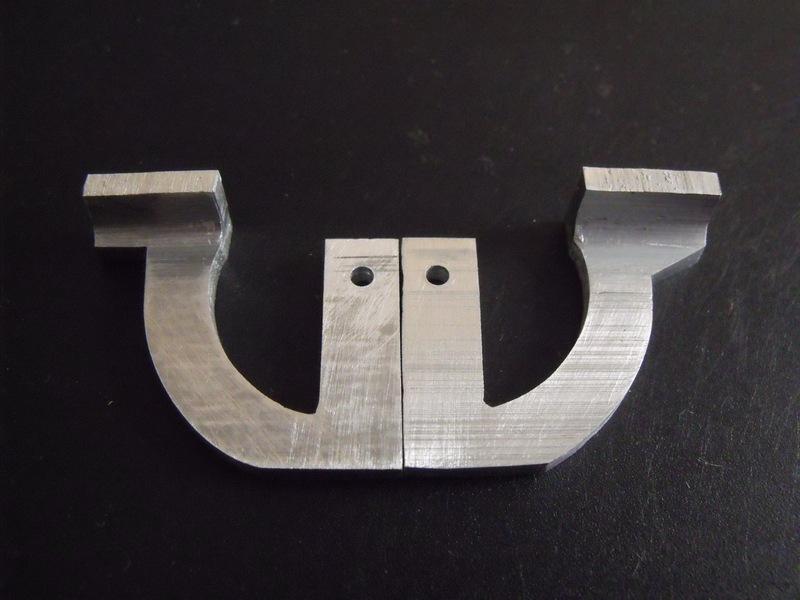

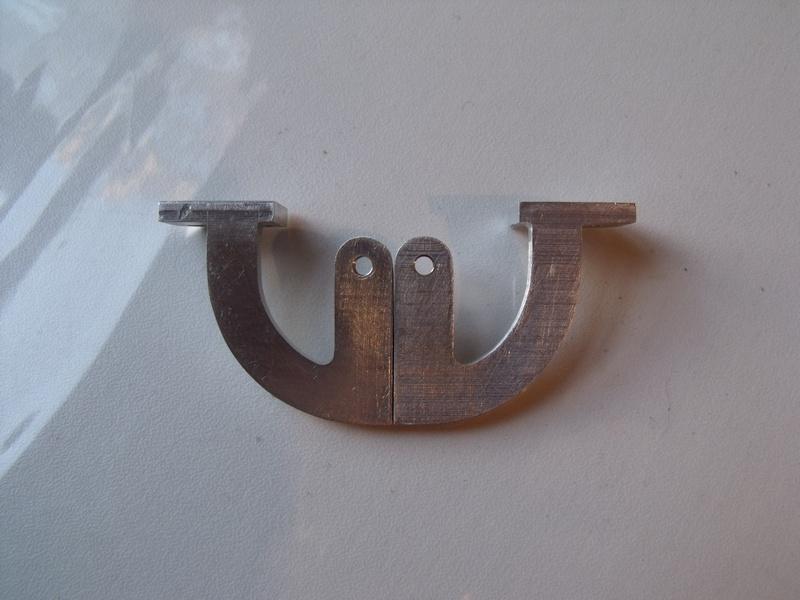

Это после окончательной доводки надфилями и немного наждачной. Как видно результат разительно отличается от предыдущего (Ver_1.2).







Завтра продолжение :D

[Валеркин offline]

Говорил же с уголка :D правильно, мы лёгких путей не выбираем.

[Skrytyi_Kachok offline]

Продолжение: Петли Ver_1.5

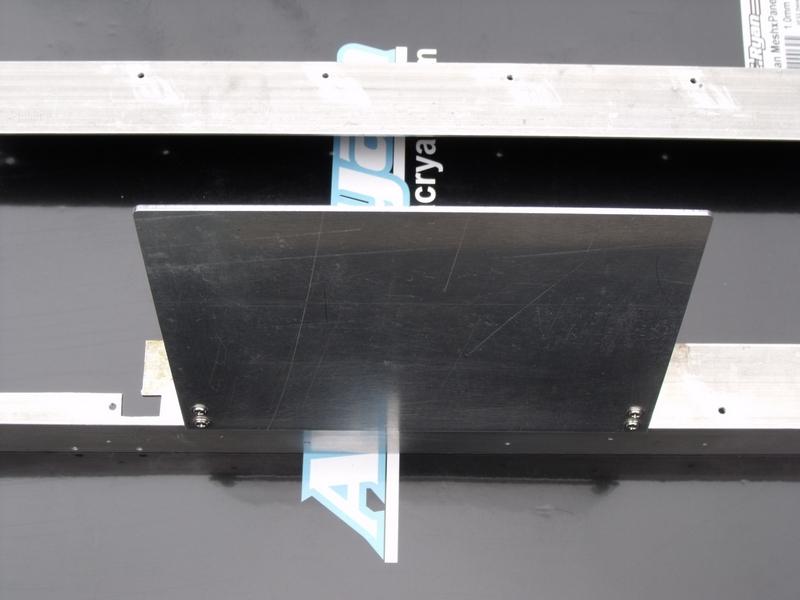

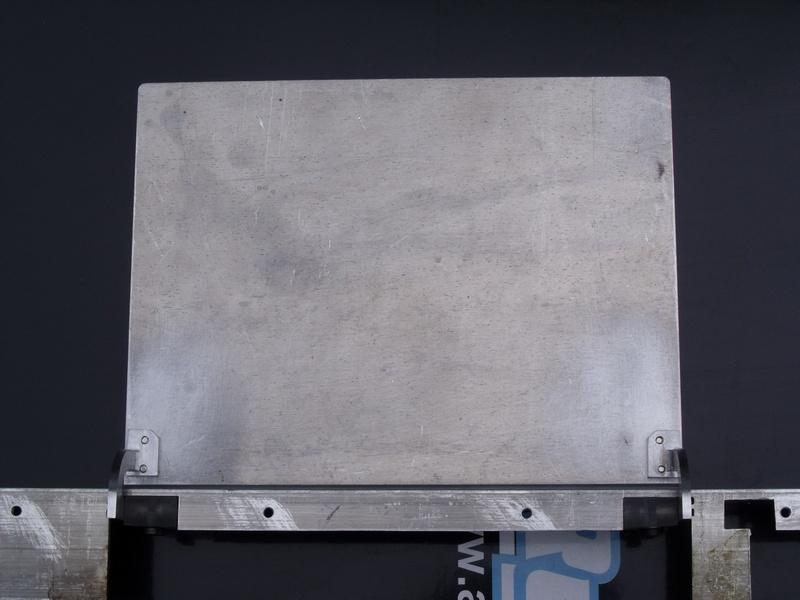

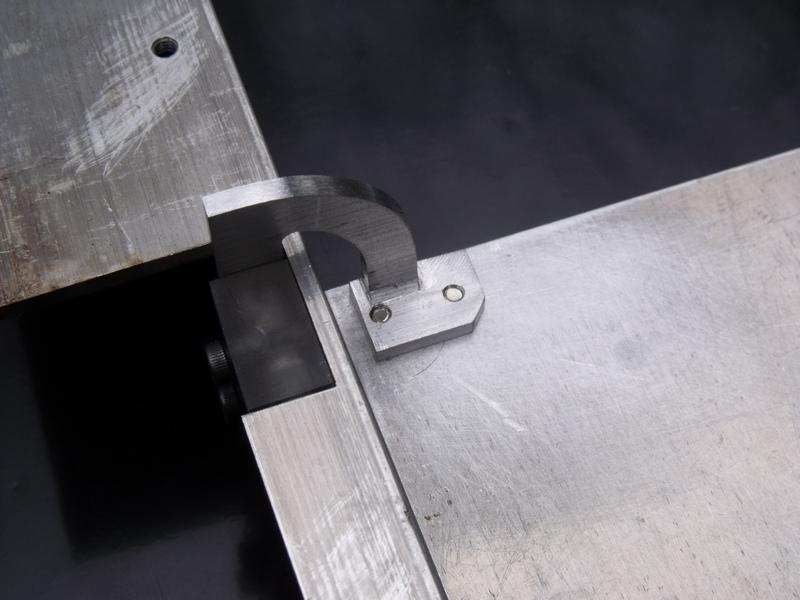

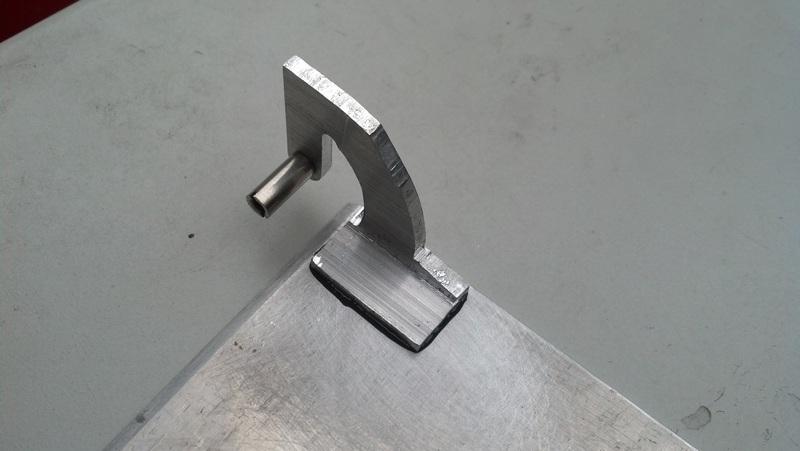

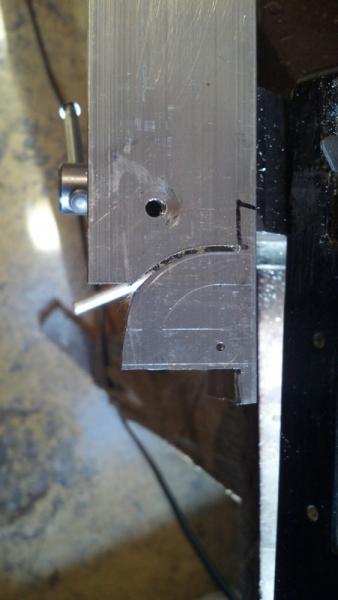

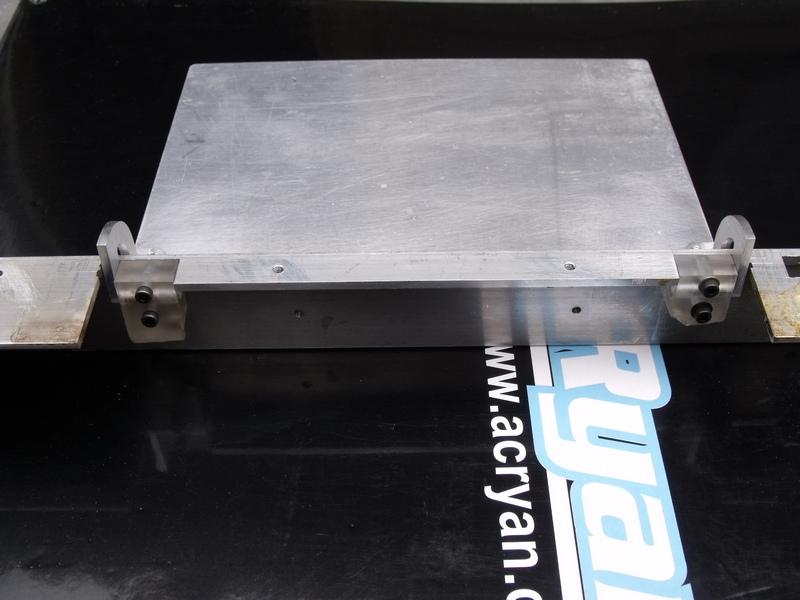

Фото собранного узла.









_____

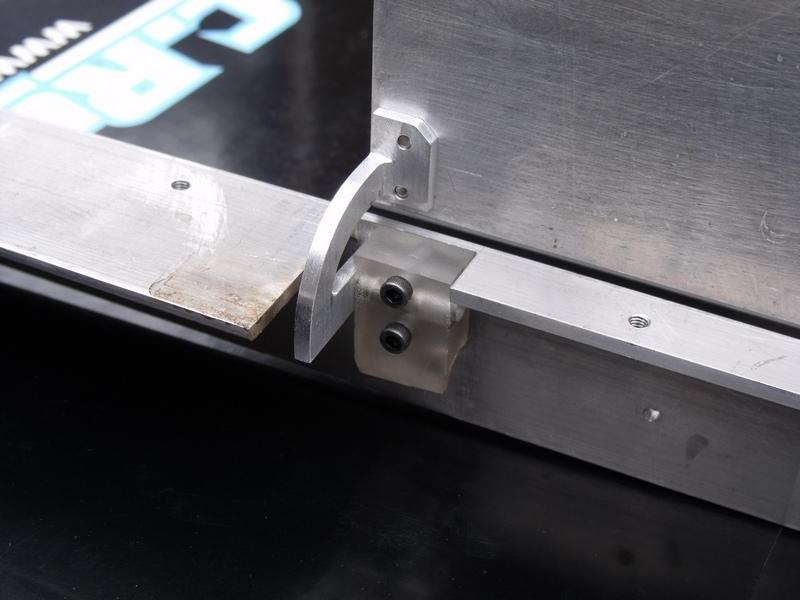

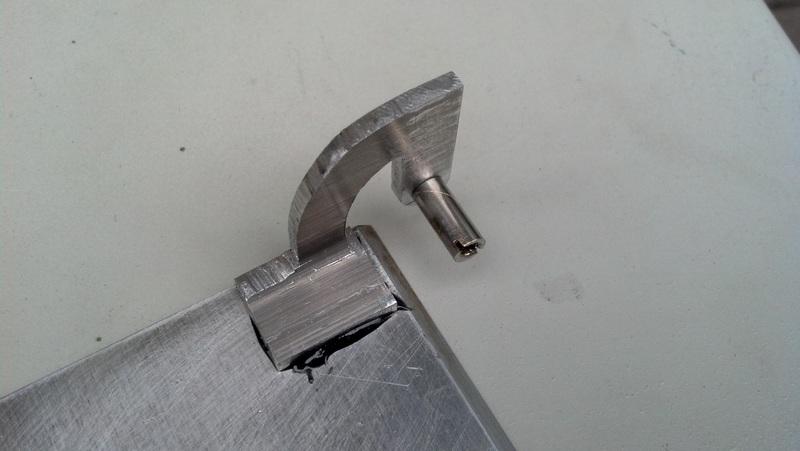

С другого ракурса





Дело за механизмом защелки дверцы. А это настоящий батхерт! :ass:
Без вашей помощи не обойтись confused

[r00h offline]

Магнитная мебельная просится. На дврку стальную накладку. В уголке паз по размеру накладки - что закрывалась заподлицо. С обратной стороны магнит.

[Skrytyi_Kachok offline]

r00h, а как открываться будет? У меня дверца утоплена. Ручку надо делать, но не хочется иметь выступающие элементы.
Идея про магниты была, с другой реализацией.

PS
Фото с передней панелькой не стал выкладывать вчера, чтобы не заспойлерить следующий этап.
