Компьютер для фрезера с ЧПУ.

[San Sanich offline]

Он по ходу давно отвалился. Досадно.
Может есть возможность перезалить фотки?

[-ALS- offline]

Да, это надолго :(
Поменял ссылки на фото.

[Валеркин offline]

Вот и хорошо, только и продолжения хочется, интересно же.

[San Sanich offline]

Помню тот корпус с км09, но сам в нем не участвовал, только в км08 тогда и выиграл весьма не плохой блок питания.

А вот идейку с матрицей от планшета пожалуй позаимствую, тоже надоело головой крутить от станка к монитору.
А как в обслуживании такой корпус? Драйвера, материнка не перегреваются? Просто там на столько всё компактно сделано.

[-ALS- offline]

Эти драйвера (TB6600) даже в больших просторных корпусах греются будь здоров - читаю об этом периодически на станочных форумах.
Оттого народ и не очень их любит (во всяком случае, именно в таком исполнении).

Но здесь есть активное охлаждение, поэтому они работают абсолютно нормально. Над драйверами сейчас установлен большой 3,5-дюймовый бловер, который прогоняет воздух вдоль ребер их радиаторов и выдувает его через верхнюю крышку. Сам бловер включается только во время фрезеровки, поэтому шума не добавляет.

Материнка греется незначительно, да и на ней есть свой 5-сантиметровый вентилятор, который продувает процессор и северный мост.
В общем, здесь получилось примерно так же, как в "Велоцерапторе", который тоже был довольно плотно упакован : воздух, проходя по кратчайшему пути, охлаждает железо и тут же выбрасывается наружу.

Валеркин, продолжение будет, но уже неспешное и по мелочам. В основном-то компьютер еще тогда был закончен и давно работает в паре с небольшим фрезером. Сам станок покупной, там все стандартно (движки Nema23 и китайский шпиндель с водяным охлаждением).

Подставку для монитора уже покрасили, на днях заберу.
До сих пор не доделан пульт - я промахнулся с размерами/конфигурацией платы и рядом с ней в корпусе не помещались два галетных переключателя.
Чтобы не переделывать плату, я довольно долго искал самые маленькие галетники, нашел, но поставить/запаять их не найду времени.
Долгое время носился с идеей выводить текущие координаты на пульт, но теперь, когда практически под носом будет аж целый монитор, надобность в них отпала.

Еще до сих пор не установлены концевики на станок.
Но так уж получается, что режу мелочевку, рабочее поле обычно не превышает 5х5см (максимум было, когда резал детали для монитора, это 23х17 см), поэтому пока ни разу не въехал в станину. Хотя, по уму, концевики все же необходимы.

Еще в хозяйстве есть многоканальный термометр на DS1820. Он просто валяется уже несколько лет, возможно, поставлю его на радиаторы драйверов, частотника и процессора. Особого смысла в этом нет, но всегда ж прикольно посмотреть, что там у тебя греется и насколько сильно :)

[-ALS- offline]

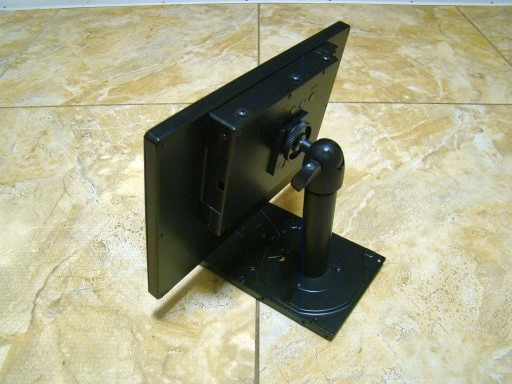

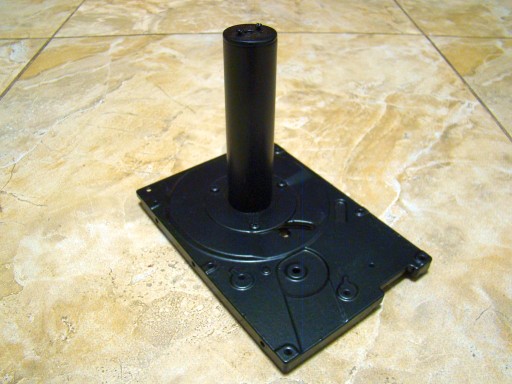

Забрал подставку из покраски




[San Sanich offline]

Вообще шикарно!
