Bianca (water cooling slim PC)

[Sonic-Chainik]

oleg235, Я тебя немного расстрою.
На полный контур с парой видях хватает 90л/ч.
А диаметр шланга в 8мм просто самый распространённый (у меня 10ка).

[Dmitry123 offline]

oleg235, я так похож на идиота, сунувшегося в воду не зная брода? Да ладно... confused

Похоже, смайлик Вас ввёл в заблуждение, тогда так: ::-D:, или так :doc:.

Хотелось бы конкретики от Змей, т.е. конкретные условия такого провала Бьянки.

[Ki.r(u) offline]

Хе хе,ФМ1 не сгорит на такой помпе то?Боязно мне за камень.

[Змей]

селерон-м. к примеру.из более-менее последних в то время. экономный по темпловыделению, урезанный вроде как по производительности. года три назад когда в мои руки попала эта как раз процессорная бьянка - на ней и тренировался. в "заводском" виде она у меня проработала дай бог полчаса. потом понял что шумная. пришлось доводить руками. смена бака, смена вентилятора и т.п. даже пробовал поставить новенький радиатор с "лазерными пирамидками" (кусок меди, в котором сделаны пропилы около 1мм с очень плотной крышкой). бак был около 1,5литра (полуметровая пластиковая сантех-труба 50мм диаметра). 60градусов. дельта на прогрев - 20минут. нет, конечно боксовый выдавал в тех же условиях за 70.... но вот установка сбоку 50мм вертушки в дуплекс к верхнему 80мм уронила температуру ниже 40градусов.

[Dmitry123 offline]

Змей, Ок. Принято к сведению, большое спасибо за информацию. :beer:

Продолжу реализовывать как уже задумано, заодно выясним ху из ху. Если Bianca обделается, когда всё будет готово, в чём я сомневаюсь, то заменить помпу и немного переделать контур не займет много времени.
Собственно задача получить результат не хуже боксового кулера, за железо не переживайте скончаться ему ни кто не позволит.

Думаю, дискуссии по поводу "говна" на котором основан проект, можно завершить. Нет, конечно, если есть реальный опыт на конкретном железе, а не обстрактые рассуждения, то милости просим.

[Змей]

Dmitry123, ну, просто тогда из советов:
-радиатор: шаманить в основном с ним. поскольку от корпуса лишен - его сделать. шаманить с потоком, шрудерами, направлением и количеством вентиляторов.
-шланги: ну... что есть то есть. но имхо - если ты поймешь что их сложно положить куда нужно и как нужно и при этом еще и не хватает (много "И"): советую прогулятся в строительные магазины и поискать.... банально звучит, но: водный уровень. тебе нужен от этого шланг. бывают хорошие пвх или тоже неплохие из силикона. и диаметр побольше и толщина стенок. к тому же - 100-150р за 5метров - хватит за глаза резать и подбирать. диаметр у них бывает разный, от 8 до 12мм. мне посчасливилось купить в "максидоме" 10/12мм жесткий пвх шланг 10метров примерно за 200рублей. хорошая такая бухточка на пару лет эспериментов. жесткость/мягкость у шлангов можно доводить просто погружением в горячую воду. особо если нужно выпрямить или натянуть на штуцер.
-помпа: менять. матерно выражаясь - совсем. прогулка в зоо-магазины, продающие товары для аквариумов. и поиск подходящей помпы. чаще всего они с пристроенным фильтром, но приложив руки их превратить в нормальную можно. минус - 220в питание чаще всего, а не 12в с датчиком оборотов. зато будет отличная выносная непогружная помпа.
-водоблоки: тут уж.... шаманить. и что-то мне говорит - лучше жестко менять после первых же тестов.

[Dmitry123 offline]

Угу, впитываю. Водоблоки были откинуты изначально, с ними ловить нечего, будет жесткий самопал.
Помпа то, да, ещё и очень не надёжная... Но размер подходящий. У XSPC был резервуар в 5.25" с погружной помпой, если не ошибаюсь, 200 л/ч, но здесь такого не найти. За бугром заказывать зарёкся, делал заказ в акватюннинге в неподходящий момент — ни железок, ни денег. :tratata:

[Sonic-Chainik]

Да, сасланцы они ещё те (три месяца ждал!).
Стоит попробовать ещё раз с http://www.performance-pcs.com/ или с overhard.ru

[Астарот offline]

Да, сасланцы они ещё те (три месяца ждал!).
Стоит попробовать ещё раз с http://www.performance-pcs.com/ или с overhard.ru

Заказывал с http://www.performance-pcs.com/ с трекингом, посылка дошла в идеальном состоянии за месяц до москвы.

[Dmitry123 offline]

Поискал, как оказалось, несколько магазинов для аквариумистов и любителей животных (большое спасибо за наводку), предлагают тот самый резервуар XSPC по смешной цене около 400 рублей...

Прозвонить магазы не удалось, отписал, жду ответа. Возможно у проекта появиться запасное колесо, ну или спасательный круг. ::-D:

[Skrytyi_Kachok offline]

А водоблоки (жесткий самопал) каким образом планируется делать? Есть такой печальный опыт по CPU ватеру микроканальной структуры, с припайкой ребер к основанию. По производительности вышел никудышным, есть фотки, могу сюда либо в ПМ если интересно.

[wwar offline]

Skrytyi_Kachok, у себя в теме бы выложил (будет в тему и авторское) и линк сюда кинул ;) Мне вот тоже интересно.

[Dmitry123 offline]

Skrytyi_Kachok, спасибо, посмотреть любопытно.
Собственно паять водоблоки в планах нет, есть комод забитый железками — не нужный нулёвый хлам, остатки комплектов и т.п. В комоде был найден донор (вот это жёстко :weep: ), так как шматок меди под это дело ни как не находился. У донора уже есть канальная структура и идеальная поверхность основания, он уже зарезан: на коленках отфрезеровано всё лишнее вокруг канальной структуры и вырезано основание. Коленки дают о себе знать, поэтому сейчас основание доводится ручками. В выходные отфрезерую акриловую крышку, это уже просто. Будет готов, выложу фото. Обрезки донора то же пойдут в дело.

[Dmitry123 offline]

Немного трэша, или веселья... :weep: :weep: :weep:

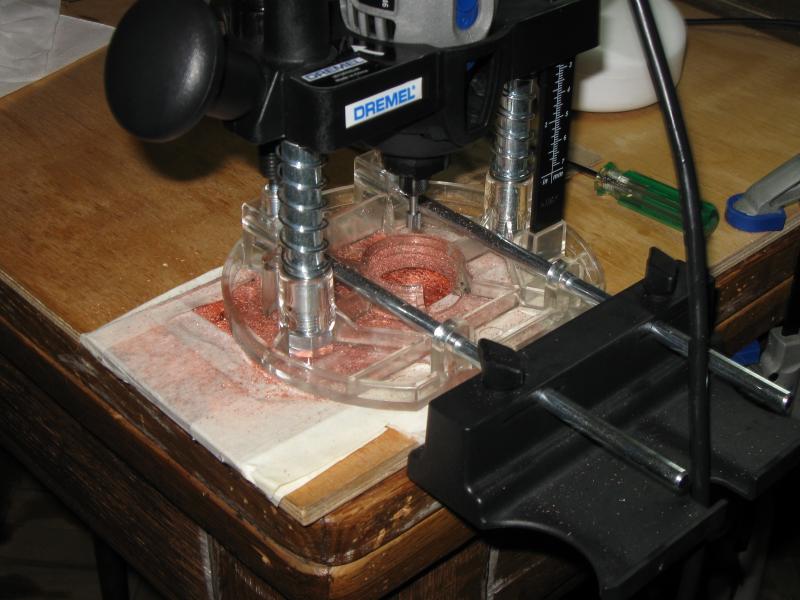

Фрезеровка донора:



Конечно же, приставка не предназначена для работы по мягким металлам, только по дереву или пластику, но других вариантов у меня не было. :dontknow:

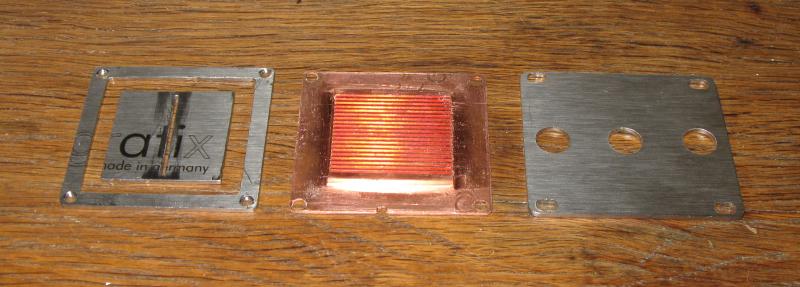

До фрезеровки крышки руки пока не доходят... :frown: Пока выложу полученное из донора, донорские винтики на фото не попали:

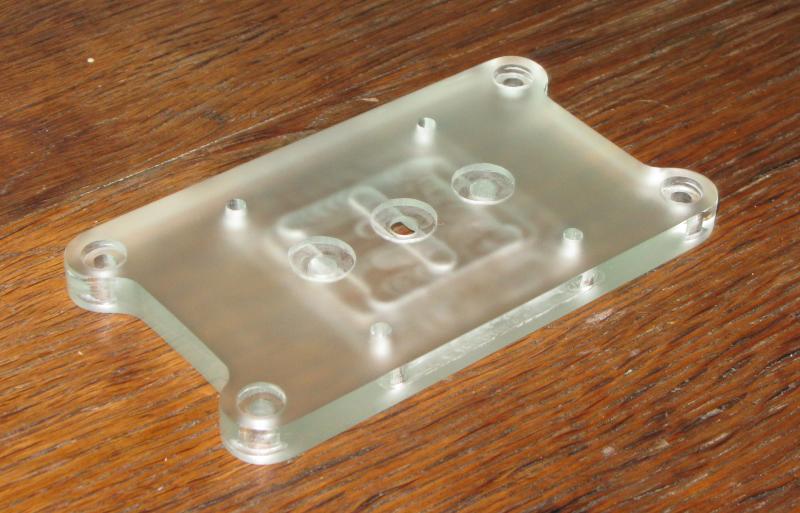

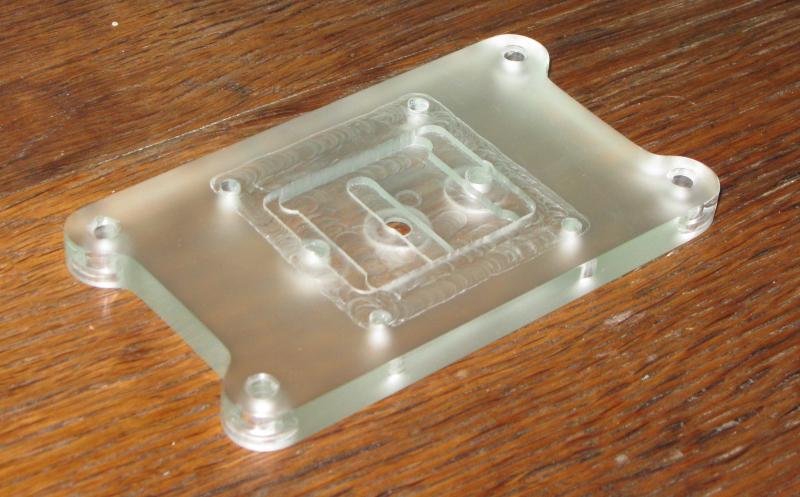

На конец-то удалось пожужжать Дремелем, отфрезерована крышка ватера:

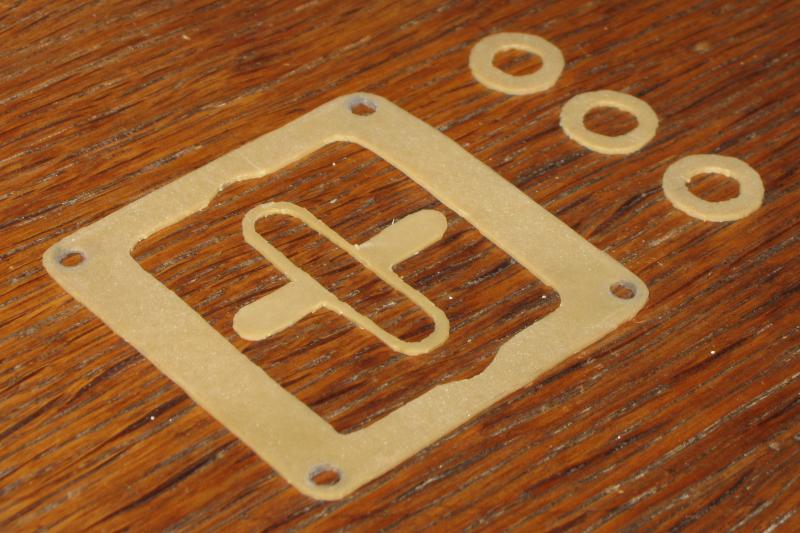

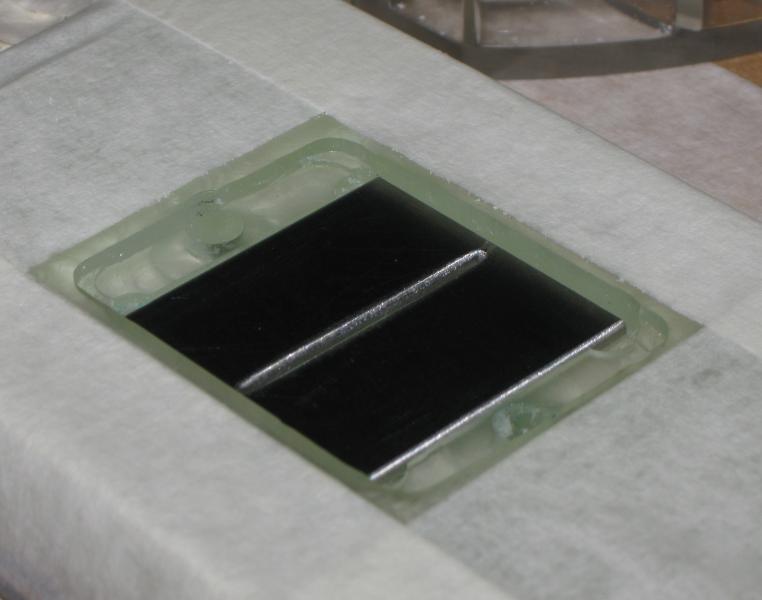

Тупо ножницами вырезаны тестовые прокладки, а вообще думаю посадить на силикон:

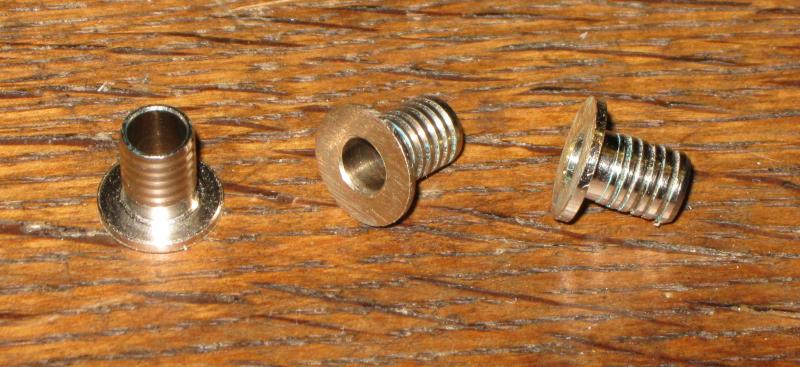

"Допиленные" штуцеры от Бьянки:

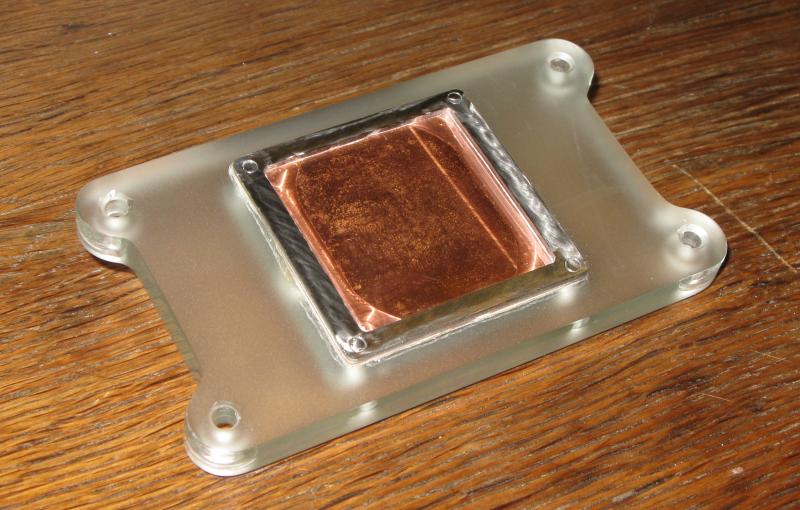

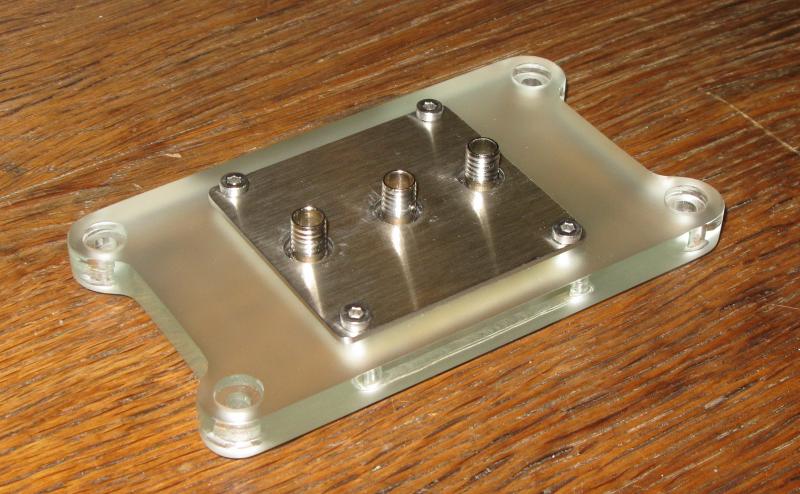

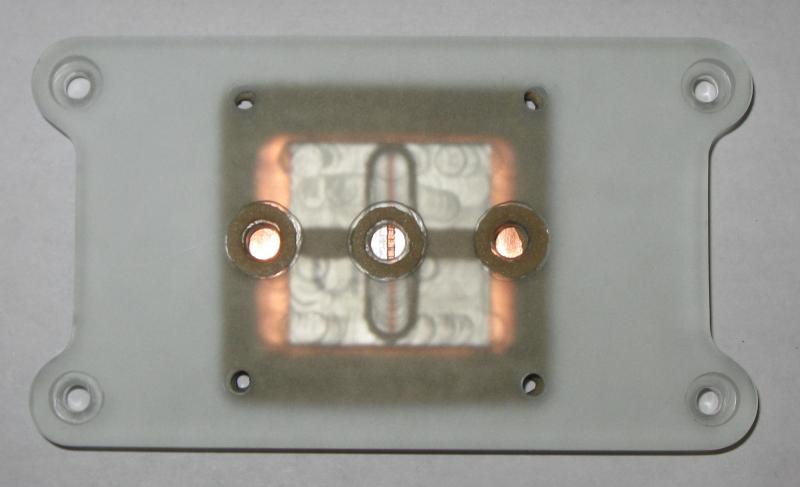

Ватерблок в сборе:

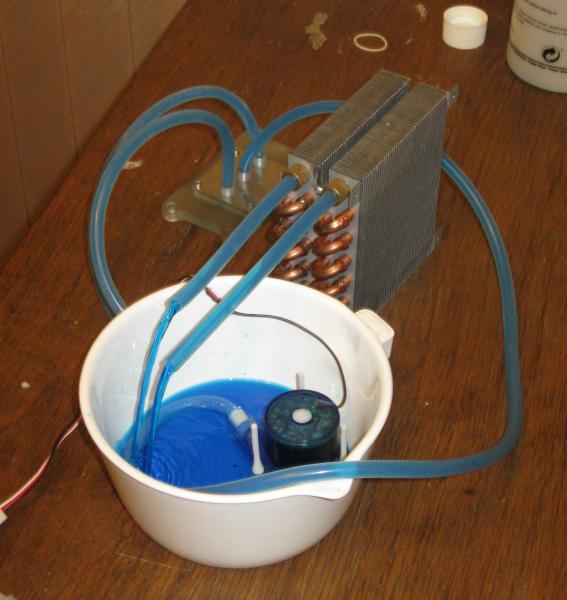

Небольшой предварительный тест:

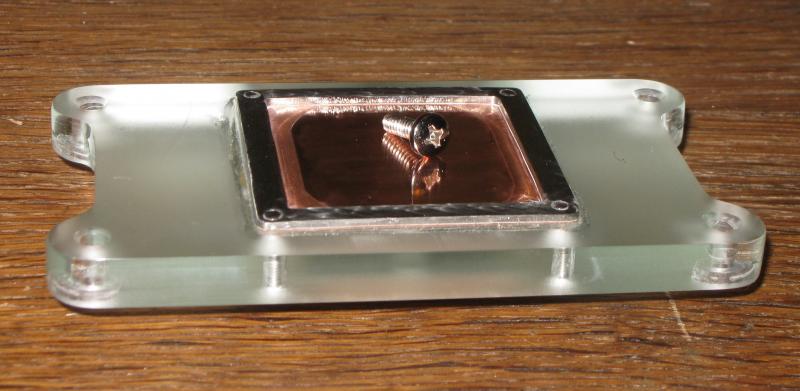

Правим, Ок, выкидываем тестовые прокладки — ватерблок "худеет" на толщину прокладки. Опускаем плоскость выводных отверстий (которая стала перекрывать каналы) до уровня доз. пластины:



Пока ждём покупки герметика DoneDeal DD6705 или DD6703...

[Skrytyi_Kachok offline]

wwar, Dmitry123, велкам! ватер CPU
Жду фоток.
