Доработка GMC R2 "Toast"

[P@ul{ offline]

Развели срач блин на пустом месте... кому знакома физика и кто в курсе какие скачки делают нынешние технологии, тот включит голову.... новые харды (с 2008 года примерно) можно хоть на 33.1735692875* вешать....
горизонтальное расположение харда наоборт в принципе предпологает больший износ ходовых частей, чем вертикальное положение.... магнитное притяже и все такое + электромагнитное притяжение... при гориз. электромагнитная тяа усиливается изза гораздо больше площати - тупо говоря при горизонтальном пложение трение куда выше... т.е. когда в гориз - жесткое трение по всем подшипикам сразу, когда при верт - оч малое трение по половине подшипников... следствие - в гориз износ (теоретически быстрее)...
Так что спорить об этом безсмысленно т.к. любо положение имеет и плюсы и минусы (например гориз. перевернутое дает свободное вращение, но износ оч велик).
В любом случае хард вещь не вечная и то, как вы его поставите повлияет только лишь на срок его службы (что в среднем всегда определенное время)

Хватит обсуждать это, лучшеб советы дельные давали, чем "колесо обсуждать".

[Квайкер offline]

Какой срач?
Просто ещё раз посоветую Mag-Dark_Elf, не бросатся левой инфой, если сам не рубишь нефиг учить кого-то.

[Mindphaser offline]

Итак, обещанное продолжение.

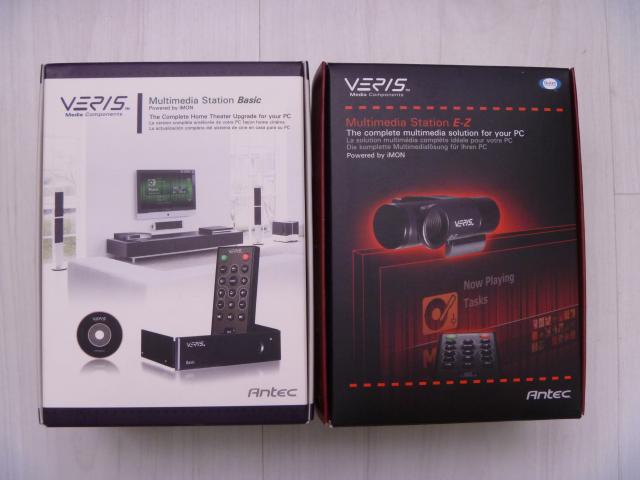

Подобрать пульт ДУ для медиацентра оказалось нелегкой задачей – Харьков, конечно, не деревня, но в магазинах даже под заказ не привозят. Выручил Киев. Долго мучился с выбором – приемник для установки в 3’5” отсек или с подключением по USB:


ААА! Дайте два!

В моем случае придется использовать вариант с USB:



Отложим это дело в сторону до лучших времен (до покупки второго винчестера, на котором будет храниться медиаконтент) и займемся дополнительной вентиляцией.

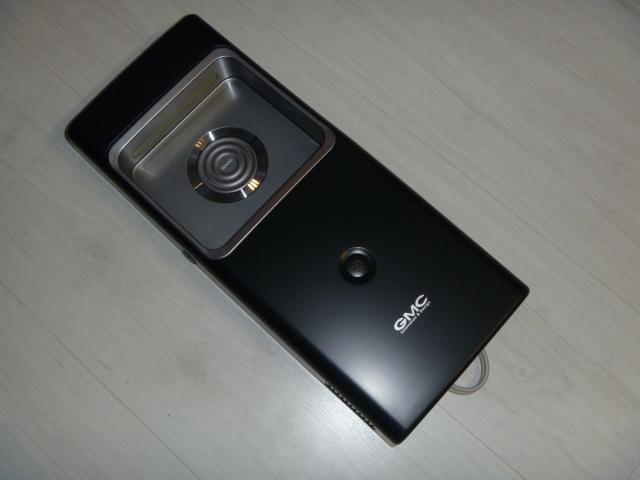

Сейчас фронтальная панель выглядит так:

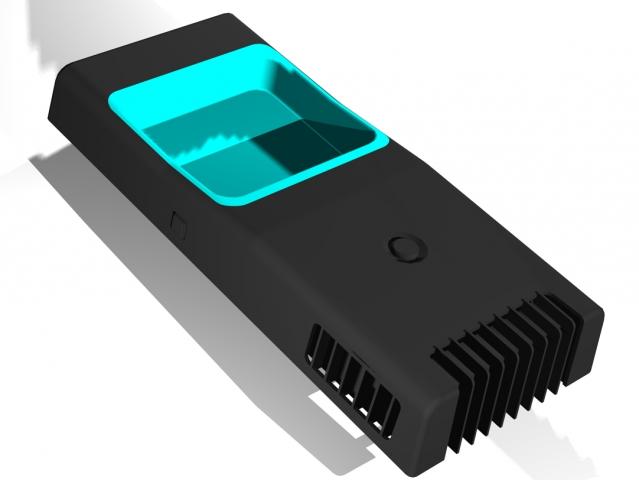

А после переделки должно получиться это:



Боковые вентиляционные отверстия планирую расширить, а снизу сделать дополнительное, с переходом на лицевую часть. Отверстия будут прикрыты «гребенками» (чтобы не просвечивался DVD-привод).

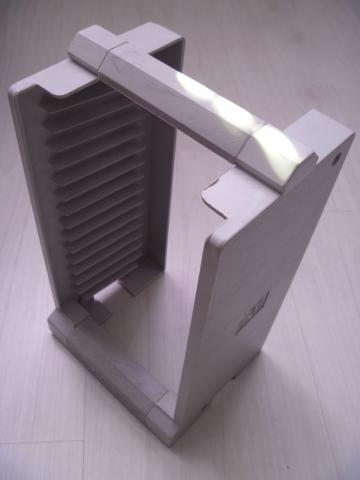

В качестве заготовки для «гребенок» будет использоваться стойка для дисков:



Новые решетки планирую выкрасить в цвет корпуса (т.е. в черный), крепление на клей.
Пока все, работы планирую проводить в ближайшие выходные.

[barzik47 offline]

Mag-Dark_Elf, у меня WD Grin электроникой вверх уже без малого год живёт и прекрасно себя чувствует. Причём покупал я его в подержанном виде(почти 2 года)и темпа ниже 37 градусов не понижалась ни разу. Так что на собственном опыте говорю:расположение современных винтов значения НЕ ИМЕЕТ !!!!!

[Jeka_manul offline]

я бы не был категоричен, тем более учитываю что грины крутяться на меньших оборотах...
у меня некоторые винты на лежащие на боку вобще издавали ужасные звуки
дело личное, я не думаю что перевернутый винт здохнет, но то он работать лучше будет, это уж точно

[barzik47 offline]

Jeka_manul, через HD Tune разогнан по максам,да и 7200 оборотов не шутки

[Mindphaser offline]

Ближайшие свободные выходные выдались нескоро … ремонт, однако.
Куплен второй винт – Hitachi 2TB 5400min-1, можно снимать морду и продолжать.

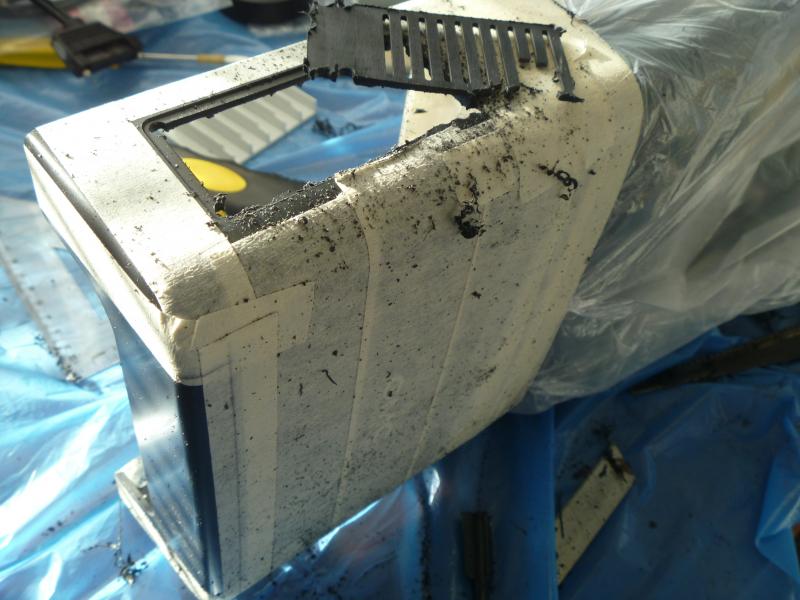

Заклеил скотчем, вял в руки шуруповерт и напильники:

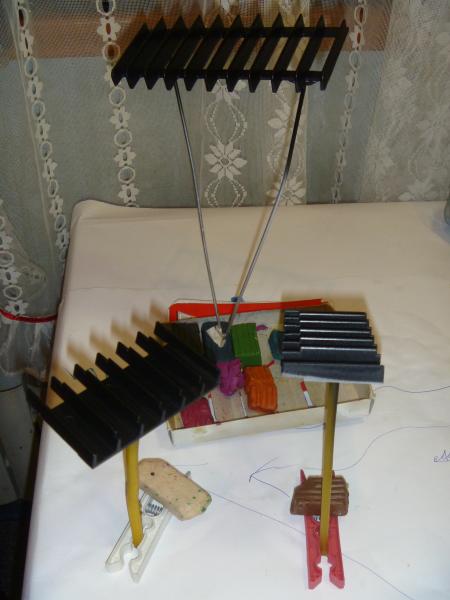

Затем аналогичным варварским способом разделался со стойкой для дисков, выпилив 3 решетки. Зашкурил, покрасил из баллончика. В процессе сушки:

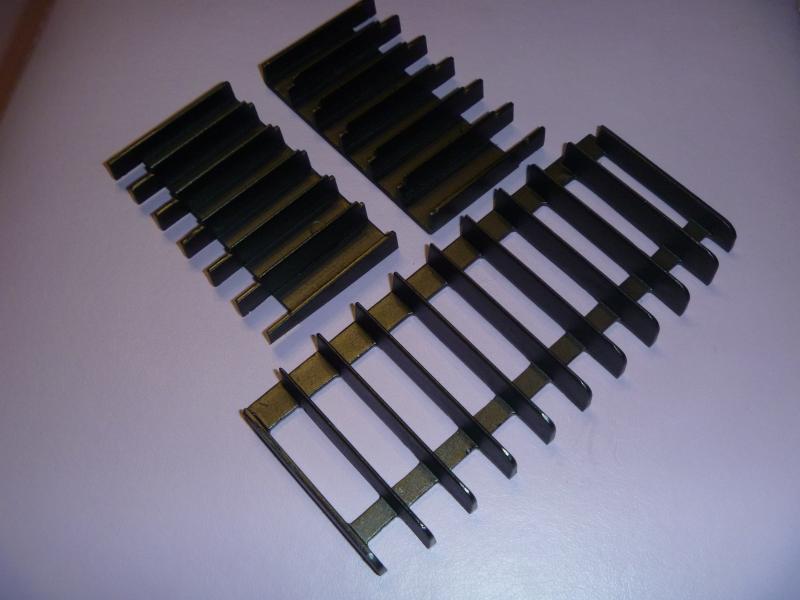

Фотосессия решеток:

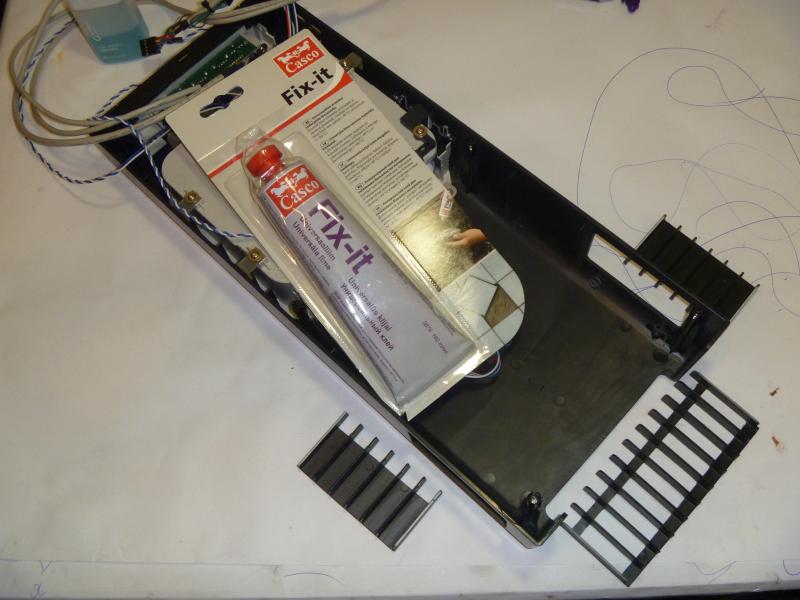

Пора собирать:



Но сначала нужно добавить пару USB2.0 портов для ИК-приемника ДУ, с левой стороны.

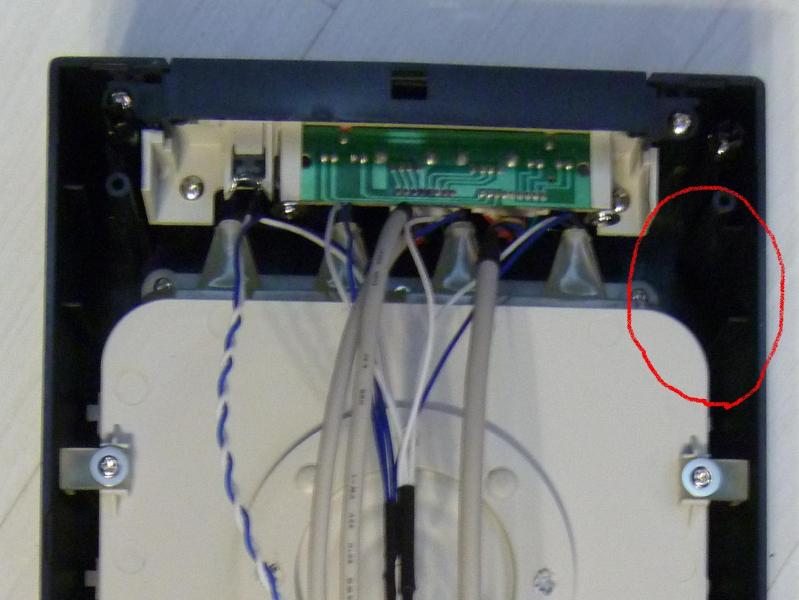

На самом деле места там не много:

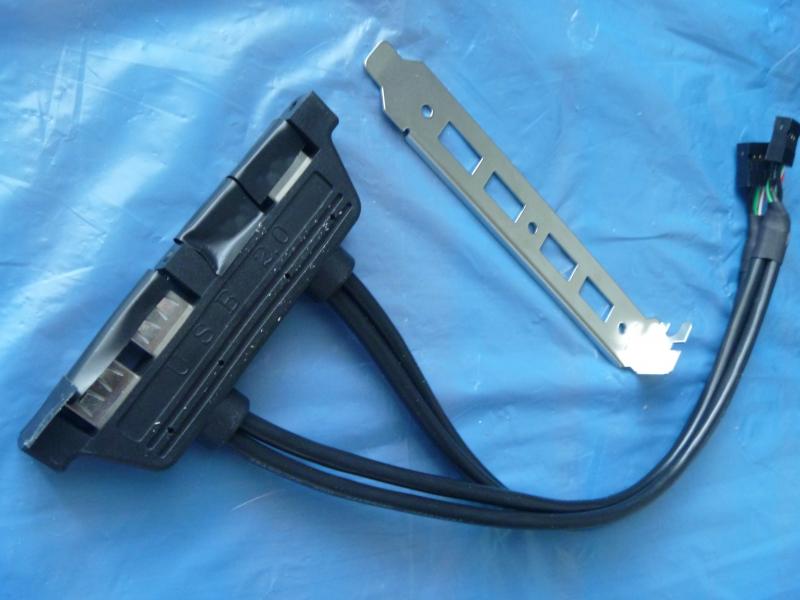

Купил планку расширения на 4 порта:



Отрезал лишнее:

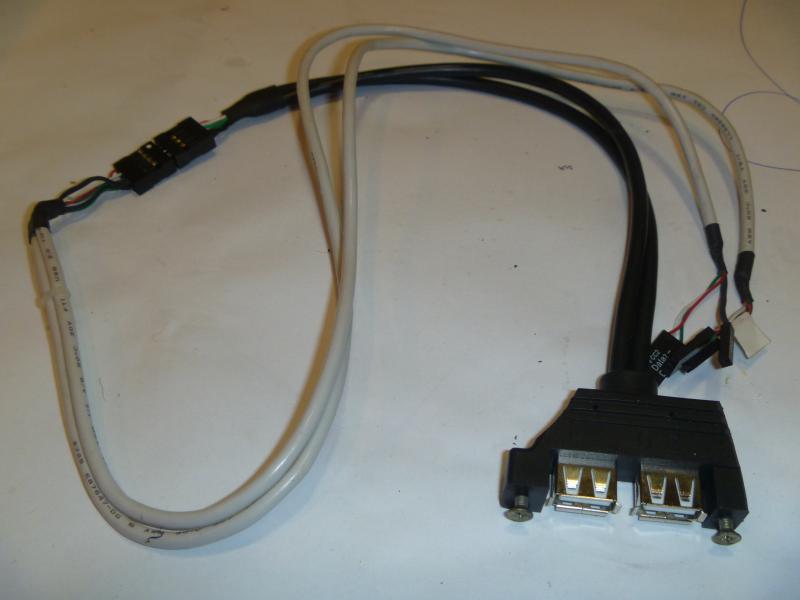

И удлинил шлейф с помощью кабеля фронтальной панели с разъемами. Паять не стал – соединил при помощи штырьков (обрезки выводов резисторов), затем в термоусадку:

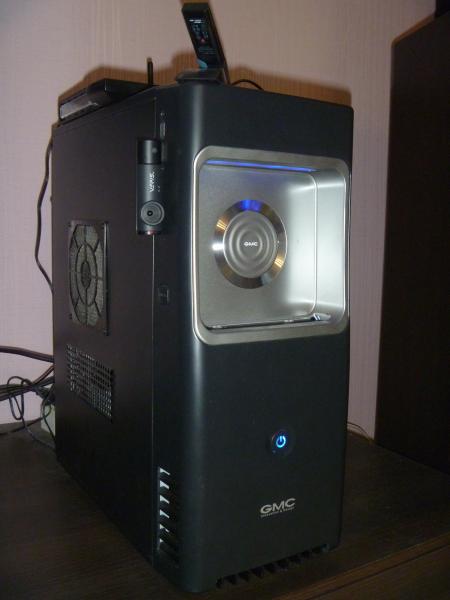

Все собрано и на своих местах:

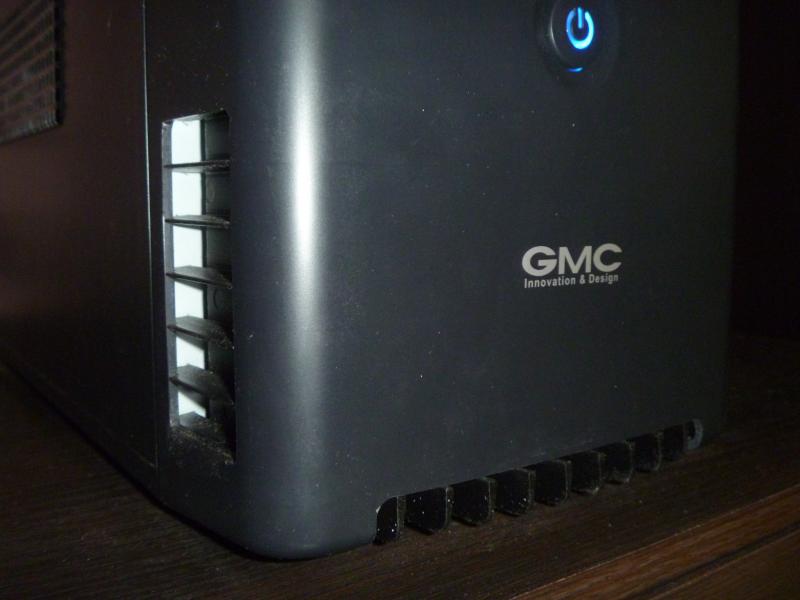

Вид поближе (пыль в отверстиях красноречиво свидетельствует о том, что вентиляция работает):



Теперь о результатах, т.е. температурных режимах после переделки.
Температура видеокарты в Crysis 2 упала с +75 до +70, и я ее благополучно разогнал (только память, графическое ядро смысла нет).
А вот винчестеру стало хуже, ведь теперь их два, они расположены близко друг к другу. Старый винчестер теперь прогревается до +40 (раньше было +37), а новый до +37.
И, в заключение, готовясь к предстоящему выходу Rage, COD MW3 и BBC3, разогнал процессор до 3,24GHz и пямять до 1600MHz.
Пока все.

PS: все винты живы (одному уже два года), непонятных звуков не издают, так что за их положение в пространстве не беспокоюсь.

[Ki.r(u) offline]

Я бы приемник упрятал,распотрошив.

[Mindphaser offline]

Я бы приемник упрятал,распотрошив.

Ранее я писал что компьютер скоро отдам сыну, а ему ИК-приемник не нужен. Если его не курочить, пригодится для другого компьютера, ну и гарантия...

[Sonic-Chainik]

Mindphaser, Кто ж занимается моддингом с оглядкой на гарантию!? :shock:
Сорри за офф топ.

А вот рёбрышки из стоек зря сделали. Там самое мосто жалюзи (из тех же стоек!), вкленных под углом и почаще.

[Mindphaser offline]

Mindphaser, Кто ж занимается моддингом с оглядкой на гарантию!? :shock:
Сорри за офф топ.

А вот рёбрышки из стоек зря сделали. Там самое мосто жалюзи (из тех же стоек!), вкленных под углом и почаще.

Я ж говорю, мне не нужно было встраивать ИК-приемник в корпус - с родным разъемом для него больше областей применения.
По поводу жалюзи мыль была, но вот наклонных линий на корпусе нет, все строго перпендикулярно со скругленными краями. Поэтому мне кажется решетка под углом ни к чему.

[Haughty Catt offline]

Mindphaser, отвестия грубоваты...хотя может так увеличено..

[foxmichael offline]

Всем привет!
Искал информацию в инете о GMC R-2 - наткнулся на ваш форум.
Хочу прикупить себе такой корпус, но HDD буду устанавливать горизонтально у нижнего слота доп PCI.

У меня есть вопрос: Почему автор моддинга,не использовал дно корпуса для второго вентилятора на вдув, а усердно устанавливал вентилятор с фронта?
И ещё вопрос: А есть смысл делать с фронта вентиляционные решётки, если не делать под них пылевой фильтр?

[Mindphaser offline]

foxmichael, ножки корпуса, как обычно, невысокие, поэтому повод воздуха к вентилятору при установке на дно был бы затруднен. К тому же место на дне зарезервировано под расширение накопителей на будущее. По поводу фильтра замечание верное, он был установлен позже (обычная пластиковая рамка, похожая на фильтр бытового кондиционера).
