Александр, имеется советский стабилизатор напряжения СН-315 "Украина-2"

Вид: (только у меня зеленого цвета почему-то)


Имеющиеся характеристики на корпусе устройства:
Тип: Стабилизатор напряжения СН-315
Название: УКРАИНА-2
Вход: 220 В, 50 Гц
Выход: 220 В
Мощность: 315 ВА
ГОСТ: 14696-75
Год: 1980
Цена: 35 Руб.

Вопрос: ВА - это Ватт? Можно ли подключить комп через этот СН? Имеется только один выходной разъем.

[Александр Слободян offline]

CHAOSITO, Не советую.. Данный стабилизатор, я почти на 100% уверен. феррорезоннасного типа... И он не потянет более 100Вт реальной мощности...
Данный стаб расчитан на линейные (трансформаторные) БП.. Импульсные БП данный стаб очень не любит...

[CHAOSITO offline]

хм. Спасибо за ответ. А насчет феррорезонансности вроде в инструкции к этому стабу я видел что то подобное. ну так или иначе схема его проста:
5 катушек, 2 кондера. видимо в этом и заключается его феррорезонанс

Инструкция тут СН-315

[CHAOSITO offline]

1. А ваша схема стаба более дружелюбна к импульсным БП и другим составляющим ПК!?
2. Можно ли как то переделать, куда то применить текующий стаб (СН-315) ? или прямиком на помойку?

P.S. ну да, точно, этот стаб феррорезонасный. (инструкция пункт 5.1)

[Sblek offline]

1. А ваша схема стаба более дружелюбна к импульсным БП и другим составляющим ПК!?

там нет стабилизатора а только фильтры

2. Можно ли как то переделать

нет

куда то применить текующий стаб

можно , по прямому назначению с учетом нынешних реалий (например старый ламповый телик) но с учетом того что почти вся нынешняя техника с импульсными БП то...

ЗЫ питать усилители нееркомендую , будет дикая помеха
или прямиком на помойку?

[Max Gluck offline]

CHAOSITO, у соседа в гараже такой стоит, чтоб свет не мерцал, когда сваривают! а у меня такого нет :frown: , так лампочки мерцают - раздражает глаза!

[CHAOSITO offline]

Дык я кароче, вечером взял его поставил на телек LG. Утром прихожу домой, слышу гудит чет ппц. подхожу он гудит. ну ногой на кнопку нажал выключить, жму а он как батарея горячий можно вещи сушить, ну я его по быстрому выдернул из розетки и сунул в кладовку... ну нафиг еще телек сожгу или пожар устрою.

[kimsos offline]

Конденсаторы Y2 серии: С2-С13 - 0,047МкФ (стандартные игреки из БП например KH472N)
Остальные Х2 серия
С1, С20-С25 - 0,47МкФ
Оставшиеся кондеры все по 0,33МкФ

GAS2 по GAS6 - разрядники BHS 2500V
MV5 по MV20 - варисторы диаметр таблетки 20мм (можно 25 и более), напряжение пробоя 470В (Марка и производитель любой)


TR1-TR7- обмотки 2*10 витков. Провод использовался именно 2 мм обмоточный с трансформатора инвертора старого УПСа...

L1, L2 - ферритовый стержень М2000, обмотка 20 витков, тогоже провода

Обмотки всех дросселей для меньшего подзванивания и чтоб лучше держались пропитаны эпоксидным лаком...

И еще чего нет на схеме (упустил), но в реале присутствуют.. С1 и конденсаторы на выходах к розеткам (все которые по 0,47) зашунтированы разрядными резисторами 0,25Вт 470КОм (это чтоб остаточным напряжением от вилки или розеток не щелкнуло :D

И еще последовательно с каждым варистором добавить по резистору 1Вт 10Ом, для более плавного подавления помех (да и чтоб не так часто выгорали :wink: )

А то у меня 3 штуки варисторов на стадии настройки выгорели (горели синим пламенем :lol: )... И еще совет - надеть на варисторы куски термоусадочной трубки - защитит при сгорании варисторов от их возгорания и разлета осколков керамики...

Алексадр, доброго времени суток.

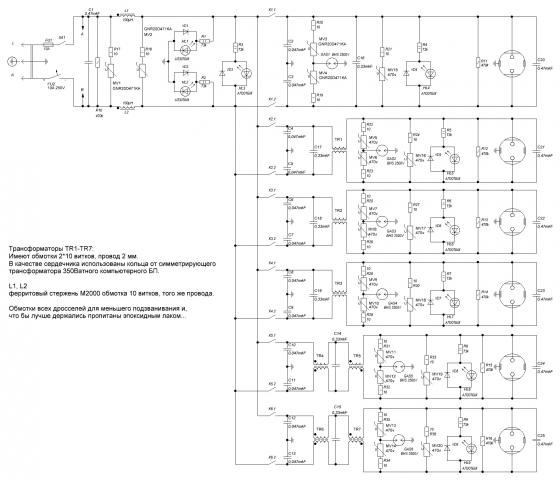

Посмотрите пожалуйста, правильно ли я изменил схему с учетом всех Ваших дополнений:



Еще немного не понял по схеме питания автоматики. На блоке реле Указано, Uпит. - откуда берется? Или это отдельный БП?

[Александр Слободян offline]

kimsos, Для питания электроники использован отдельный импульсный БП работающий от 110 до 250Вольт с выходной напругой 12 вольт 3А... Схема изменена правильно...

[kimsos offline]

kimsos, Для питания электроники использован отдельный импульсный БП работающий от 110 до 250Вольт с выходной напругой 12 вольт 3А... Схема изменена правильно...

Александр, простите за назойливость, просто хочется заранее разобраться.

Вы указали, что использованы конденсаторы следующих видов:

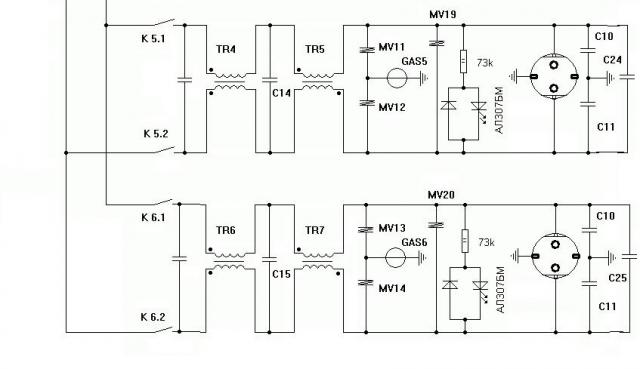

Вот часть схемы, где конденсаторы Y2 включены последовательно:

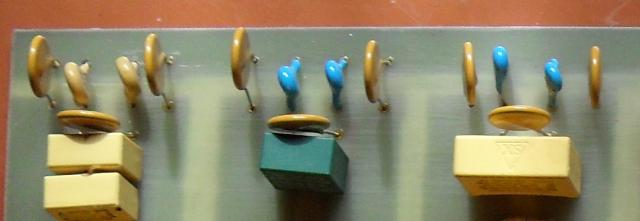

А вот фрагментр Вашей платы, где видно, что кондеенсатор один:



Или были использованы какие-то сдвоенные конденсаторы?

Заранее спасибо за ответы.

[Александр Слободян offline]

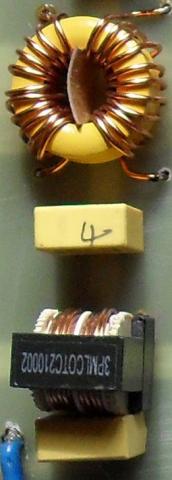

Нет конденсаторы обычные одиночные... А которые стоят на заземляющую шину вот они синие и желтые, между таблетками варисторов:


И возможно я мог изменить местоположение на плате, от перемены мест слагаемых сумма не меняется же... Но вот в двух нижних по схеме фильтрах - небольшие изменения были внесены:



Емкость конденсаторов без номеров 0,22МкФ

[kimsos offline]

Уважаемый Александр, спасибо за ответы и что не бросаете...

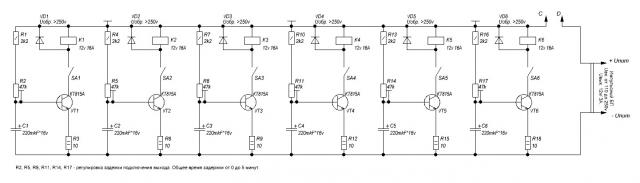

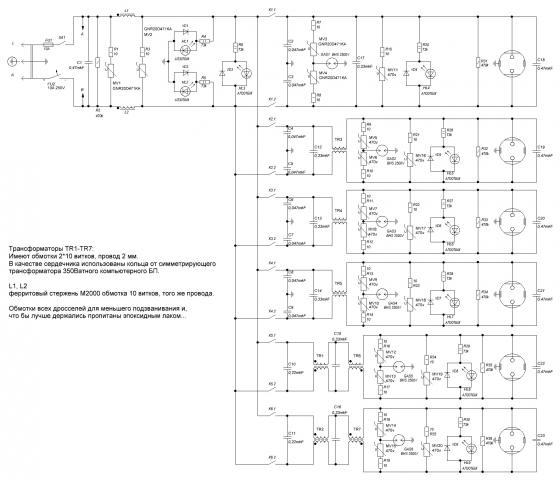

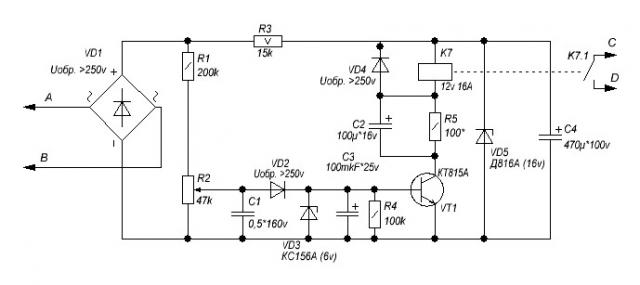

Вот доработанные Александром схемы:





Александр, подскажите, правильно ли я понял: Блок управления включается/выключается при помощи реле блока отключения (в исправленной схеме К7)? Просто по Вашей схеме получается 2 реле К1...

Если не трудно, объясните каким образом паяются земля и корпусные выводы? Имею ли они контакт с металлическим корпусом устройства?

Всетаки не могу разобраться: каким проводом трансы мотались? Диаметром 2 мм или сечением 2 кв.мм.

Заранее спасибо за Ваши ответы и терпение.

[Александр Слободян offline]

По реле все правильно... Провод два квадрата сечение...

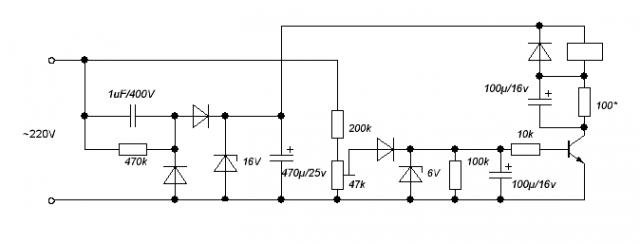

Схема автоматики другая, спасибо -ALS-, за схему...



По земле не понял вопроса...?
У меня так сделано..
Заземляющая шина на плате соединена с корпусом фильтра в одной точке, сюда же подходит заземляющий провод вилки кабеля подключения...

[kimsos offline]

Александр, доброго дня!

Спасибо за обновленную схему!

Вот, что я имел в виду:

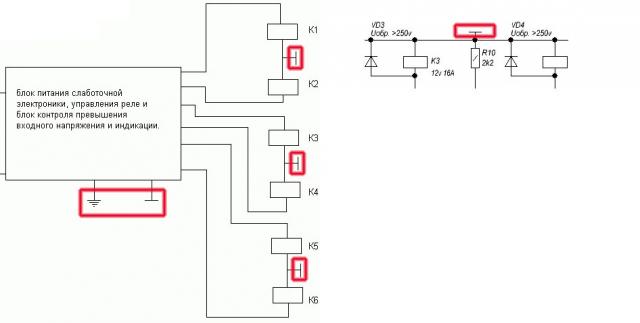

Правильно ли я сделал обозначения земли на реле (К1-К2; К3-К4; К5-К6)?

На участке блока питания и управления, в нижней части указаны соединение с корпусом и землей. Откуда (электрически) беруться эти соединения? По схемам-то их нету...

Чуть не забыл, Александр, подскажите пожалуйста, какого размера и какой проницаемости ферритовые кольца используются для трансов. Разобраные БП компьютеров отсутствуют напроч...
В Вашей конструкции используются готовые трансформаторы, я так понимаю - их то же можно заменить ферритовыми?

[Ki.r(u) offline]

Земля с 3мя чертами это заземление сети или отвод в землю.А обычная земля - это шина устроиства.Иногда бывает,что они разведены и гальванически развязаны.редко,но ингода встречается.
